MS20-R032T16-10M

Ferramentas · Indexable shoulder face mill

MS20-R032T16-10M

Corpo de Fresa CoroMill® MS20 para cantos a 90 graus

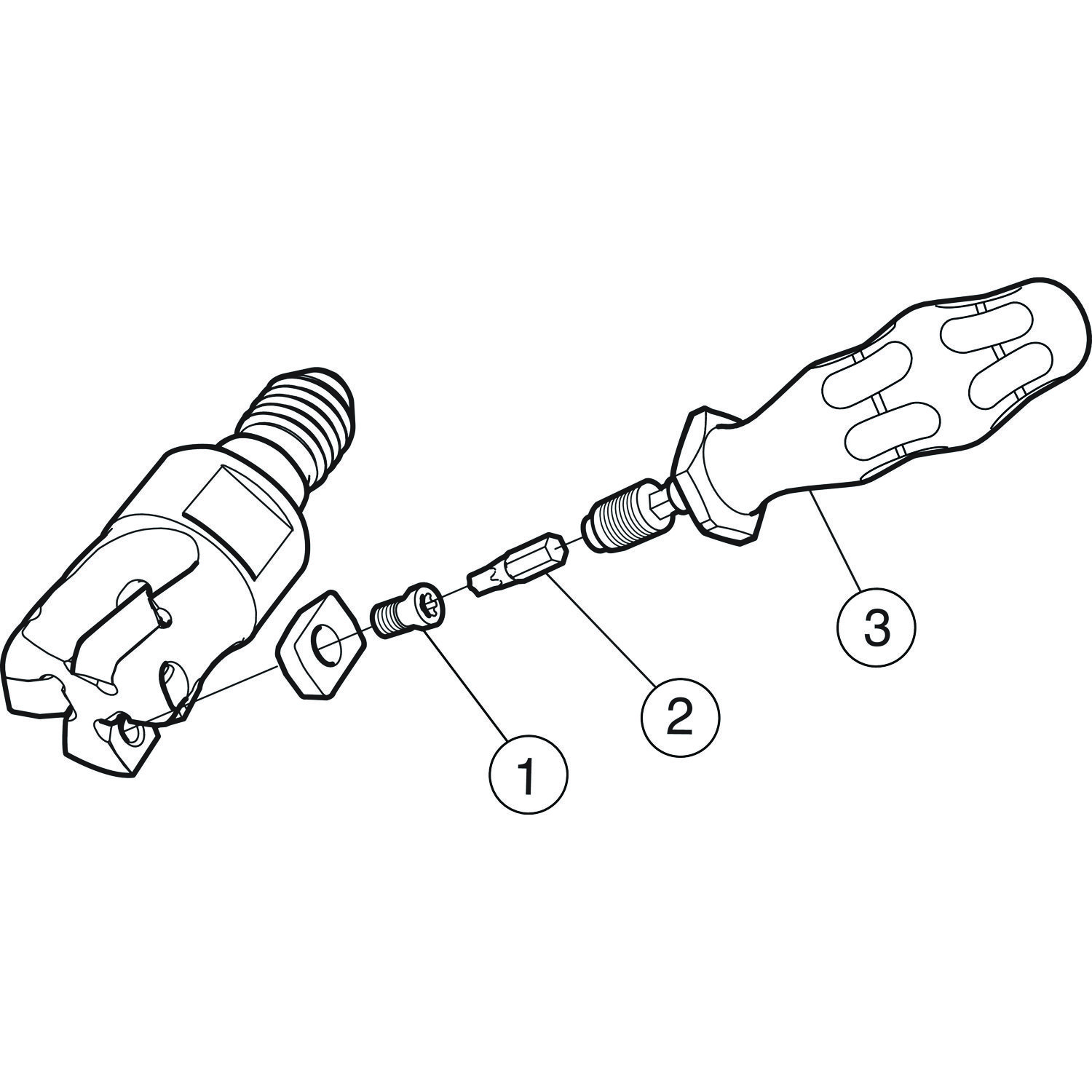

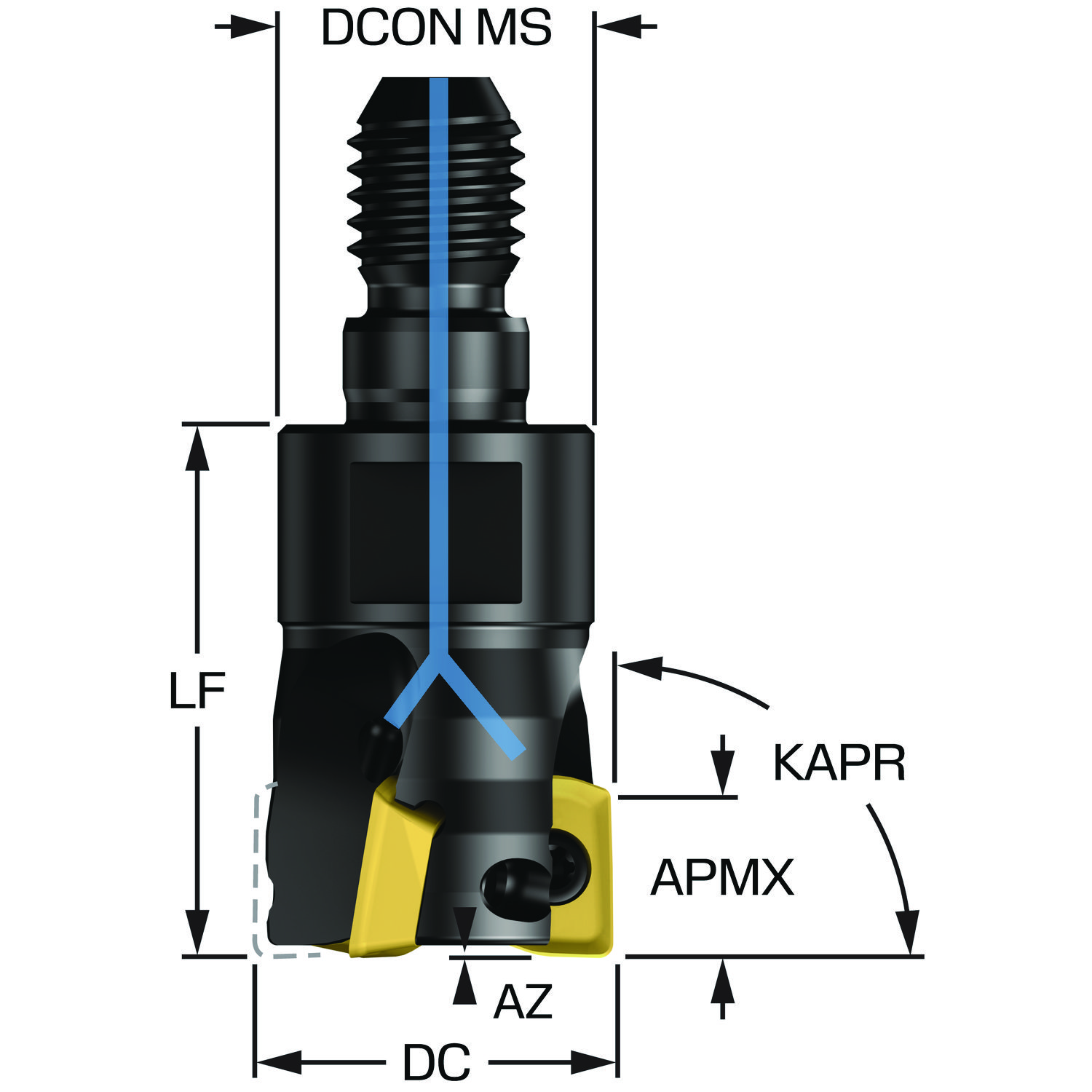

Fresa · diâmetro de corte 32 mm, comprimento funcional 40 mm, 3 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
MS20-R032T16-10M
Código compactado
MS20-R032T16-10M
Material ID
8350739
Família
Ferramentas
Tipo
Indexable shoulder face mill
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
0.2 Kilogram
EAN
7323227188294
NCM
846610
UNSPSC
23241624
eCl@ss 13
21180801
Origem
SE
Lançamento
25/09/2024
CoroPak de lançamento
24.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo da aresta de corte da ferramenta KAPR 90
ângulo de saída axial GAMP 10
ângulo de saída radial GAMF -11.28
ângulo máximo de usinagem em rampa RMPX 2.2
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M 10
Código do tamanho do assento da pastilha SSC_N 10
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC axial concentric entry
Comprimento funcional LF 40 mm
Diâmetro da conexão DCONMS 28.8 mm
Diâmetro de corte DC 32 mm
Diâmetro do corpo BD 30.7 mm
Direção da interface de adaptação da máquina ADINTMS Threaded coupling (MSSC) -size M16
Número de pastilhas CICT_1 3
Número efetivo de arestas de corte na parte periférica ZEFP 3
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_1 CoroMill MS20 10T3 (MS20-10T3 RE0.0-3.1)
Pressão de refrigeração CP 70 mm
Profundidade de corte máxima APMX 9 mm
Propriedade antivibração DPC Não
Recurso de corte central CCC Não
Rotação máxima RPMX 12700
Sensor embedded property SEP Não
Sentido HAND Direita
Shank length (metric) LS 24 mm
Torque TQ 1.6 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
