Sandvik Coromant · Catálogo · Pastilhas
Pastilhas · Milling insert - general
MS20-10T304E-L50 S30T
Pastilha CoroMill® MS20 para fresamento
Recomendado Classe S30T
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.
Dados principais
- Código ISO
- MS20-10T304E-L50 S30T
- Código compactado
- MS20-10T304E-L50S30T
- Material ID
- 8067708
- Família
- Pastilhas
- Tipo
- Milling insert - general
- Classe
- S30T
- Cobertura
- TIALN
- Processo de cobertura
- PVD
- Substrato
- WC
- Material ISO principal
- S
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário (kg)
- 2.0 Gram
- EAN
- 7323226005745
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182004
- Origem
- SE
- Lançamento
- 31/05/2025
- CoroPak de lançamento
- 25.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.
Indexable Milling · Ângulo de posição 90°
| Material | vc m/min | fz mm | hex mm | Vida |
|---|---|---|---|---|
| S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB | 38 (37 – 39) | 0,1 (0,05 – 0,15) | 0,1 (0,05 – 0,15) | 1.800 s |
| M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB | 170 (165 – 175) | 0,1 (0,05 – 0,15) | 0,1 (0,05 – 0,15) | 1.800 s |
Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp
Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
Produtos semelhantes
Mesmo formato e tamanho — outras classes e geometrias.
MS20-10T302M-M20 1040 Pastilha CoroMill® MS20 para fresamento Recomendado MS20-10T302M-M20 S30T Pastilha CoroMill® MS20 para fresamento Recomendado
MS20-10T302M-M30 1230 CoroMill® MS20, insert for milling Recomendado
MS20-10T302M-M30 4340 CoroMill® MS20, insert for milling Recomendado
MS20-10T304M-M20 1230 CoroMill® MS20, insert for milling Recomendado
MS20-10T304M-M30 530 CoroMill® MS20, insert for milling Recomendado MS20-10T304M-M30 1230 CoroMill® MS20, insert for milling Recomendado MS20-10T304M-M30 4330 CoroMill® MS20, insert for milling Recomendado Ficha técnica ISO 13399

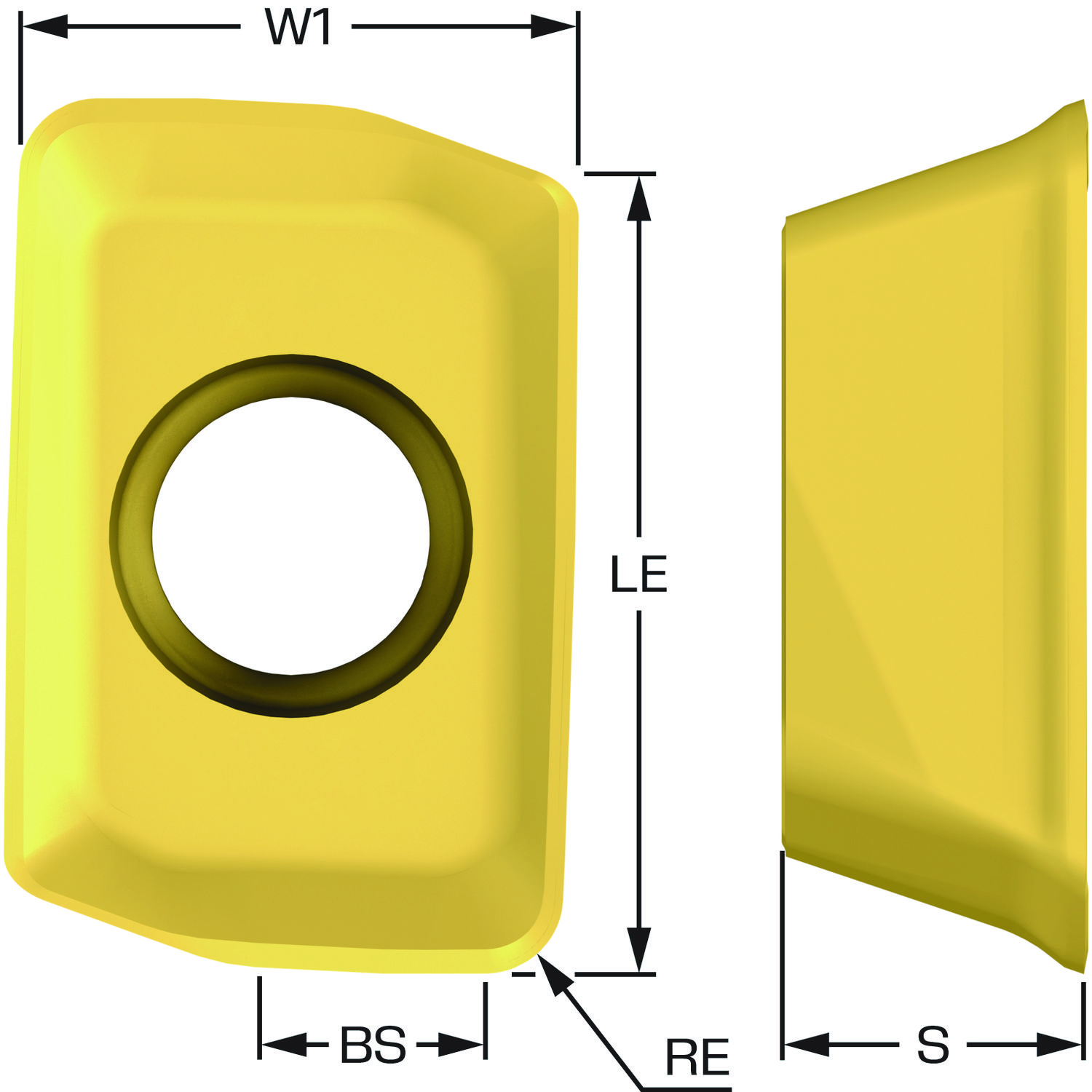

| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de saída da pastilha | GAN | 20 |
| Classe | GRADE | S30T |
| Código de condições da aresta de corte | CECC | rounded |
| Código de montagem da pastilha | IFS | Partly cylindrical, 40-60 deg countersink on one or two sides |
| Código do formato da pastilha | SC | Rectangular |
| Código do tamanho do assento da pastilha | SSC_M | 10 |
| Código do tamanho do assento da pastilha | SSC_N | 10 |
| Comprimento da aresta alisadora | BS | 1.2 mm |
| Comprimento efetivo da aresta de corte | LE | 9.1 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | L50 |
| Diâmetro do furo de fixação | D1 | 3.4 mm |
| Espessura da pastilha | S | 3.6 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | CoroMill MS20 -10T3 |
| ISO Cutting Tool Material | ISOMAT | Coated WC |
| ISO nível de classificação de material Primário | TMC1 | S |
| ISO nível de classificação de material Secundário | TMC1 | M |
| ISO nível de classificação de material Todos | TMC1 | MS |
| Largura da pastilha | W1 | 6.7 mm |
| Número de arestas de corte | CEDC | 2 |
| Profundidade de corte máxima | APMX | 9 mm |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | single sided |
| Raio do canto | RE | 0.4 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Tipo de operação | CTPT | light |
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
