MS-R151.20-13-25
Cápsula T-Max® Q-Cut para cortes e canais

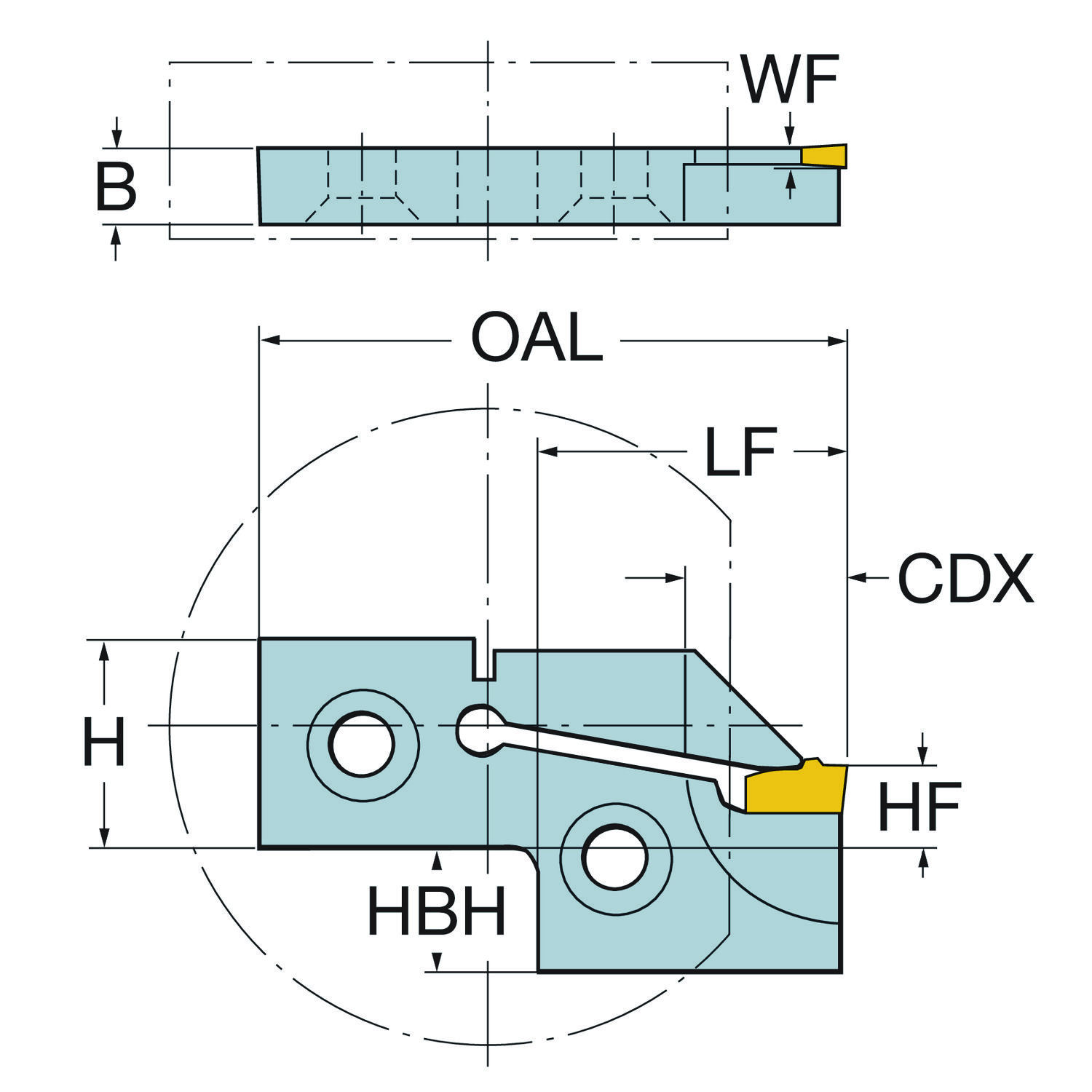

Ferramenta para torneamento · comprimento funcional 24,38 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- MS-R151.20-13-25
- Código compactado
- MS-R151.20-13-25
- Material ID
- 5735777
- Família
- Ferramentas
- Tipo
- Radial P&G Indexable
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 49.0 Gram
- EAN
- 80009520
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181004
- Origem
- IN
- Lançamento
- 25/03/1996
- CoroPak de lançamento
- 96.1
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 16.51 mm |
| Altura funcional | HF | 6.6 mm |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| Balanço máximo | OHX | 14.99 mm |
| Código do tamanho do assento da pastilha | SSC_M | 25 |
| Código do tamanho do assento da pastilha | SSC_N | 25 |
| Código do tipo de fixação | MTP | clamp on top of insert |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento funcional | LF | 24.38 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Multi-Spindle blade -type MS -size -Davenport |
| Largura da haste | B | 6.1 mm |
| Largura funcional | WF | 6.15 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | Q-Cut -size 25 (N151.2-A094-25-3F) |
| Profundidade máxima de corte | CDX | 14.99 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | no coolant exit |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 62 no catálogo
L151.2-250 05-5F 1125 Pastilha T-Max® Q-Cut para cortes
L151.2-250 05-5F 2135 Pastilha T-Max® Q-Cut para cortes L151.2-250 05-5F 235 Pastilha T-Max® Q-Cut para cortes L151.2-250 08-5F 1125 Pastilha T-Max® Q-Cut para cortes L151.2-250 12-5F 1125 Pastilha T-Max® Q-Cut para cortes L151.2-250 15-5F 1125 Pastilha T-Max® Q-Cut para cortes L151.2-250 15-5F 235 Pastilha T-Max® Q-Cut para cortes
N151.2-250-4E 1125 Pastilha T-Max® Q-Cut para cortes N151.2-250-4E 1145 Pastilha T-Max® Q-Cut para cortes
N151.2-250-4E 2135 Pastilha T-Max® Q-Cut para cortes N151.2-250-4E 235 Pastilha T-Max® Q-Cut para cortes
N151.2-250-4E 4225 Pastilha T-Max® Q-Cut para cortes
N151.2-250-4E H13A Pastilha T-Max® Q-Cut para cortes
N151.2-250-5E 1005 Pastilha T-Max® Q-Cut para cortes
N151.2-250-5E 1125 Pastilha T-Max® Q-Cut para cortes N151.2-250-5E 1145 Pastilha T-Max® Q-Cut para cortes N151.2-250-5E 2135 Pastilha T-Max® Q-Cut para cortes N151.2-250-5E 235 Pastilha T-Max® Q-Cut para cortes
N151.2-250-5E 4225 Pastilha T-Max® Q-Cut para cortes
N151.2-250-5E H13A Pastilha T-Max® Q-Cut para cortes
N151.2-250-5F 1125 Pastilha T-Max® Q-Cut para cortes
N151.2-250-5F 2135 Pastilha T-Max® Q-Cut para cortes N151.2-250-5F 235 Pastilha T-Max® Q-Cut para cortes
N151.2-250-7E 1125 Pastilha T-Max® Q-Cut para cortes N151.2-250-7E 1145 Pastilha T-Max® Q-Cut para cortes
N151.2-250-7E 235 Pastilha T-Max® Q-Cut para cortes
N151.2-265-25-4G 1125 Pastilha T-Max® Q-Cut para usinagem de canais
N151.2-265-25-4G 235 Pastilha T-Max® Q-Cut para usinagem de canais
N151.2-265-25-5G 235 Pastilha T-Max® Q-Cut para usinagem de canais
N151.2-265-25-5G 4225 Pastilha T-Max® Q-Cut para usinagem de canais N151.2-300-25-4G 1125 Pastilha T-Max® Q-Cut para usinagem de canais N151.2-300-25-4G 235 Pastilha T-Max® Q-Cut para usinagem de canais
N151.2-300-25-4G 525 Pastilha T-Max® Q-Cut para usinagem de canais N151.2-300-25-4G H13A Pastilha T-Max® Q-Cut para usinagem de canais
N151.2-300-25-4U 235 Pastilha T-Max® Q-Cut para saídas para retífica
N151.2-300-25-4U H13A Pastilha T-Max® Q-Cut para saídas para retífica N151.2-315-25-4G 235 Pastilha T-Max® Q-Cut para usinagem de canais N151.2-A094-25-4G 1125 Pastilha T-Max® Q-Cut para usinagem de canais N151.2-A094-25-4G 235 Pastilha T-Max® Q-Cut para usinagem de canais N151.2-A097-25-4G 1125 Pastilha T-Max® Q-Cut para usinagem de canais N151.2-A097-25-4G 235 Pastilha T-Max® Q-Cut para usinagem de canais N151.2-A097-25-4G H13A Pastilha T-Max® Q-Cut para usinagem de canais N151.2-A105-25-4G 235 Pastilha T-Max® Q-Cut para usinagem de canais N151.2-A110-25-4G 1125 Pastilha T-Max® Q-Cut para usinagem de canais N151.2-A110-25-4G 235 Pastilha T-Max® Q-Cut para usinagem de canais N151.2-A110-25-4G H13A Pastilha T-Max® Q-Cut para usinagem de canais N151.2-A122-25-4G 235 Pastilha T-Max® Q-Cut para usinagem de canais N151.2-A125-25-4G 1125 Pastilha T-Max® Q-Cut para usinagem de canais N151.2-A125-25-4G 235 Pastilha T-Max® Q-Cut para usinagem de canais N151.2-A125-25-4G H13A Pastilha T-Max® Q-Cut para usinagem de canais R151.2-250 05-5F 1125 Pastilha T-Max® Q-Cut para cortes R151.2-250 05-5F 2135 Pastilha T-Max® Q-Cut para cortes R151.2-250 05-5F 235 Pastilha T-Max® Q-Cut para cortes
R151.2-250 05-7E 1125 Pastilha T-Max® Q-Cut para cortes R151.2-250 05-7E 1145 Pastilha T-Max® Q-Cut para cortes
R151.2-250 05-7E 235 Pastilha T-Max® Q-Cut para cortes R151.2-250 08-5F 1125 Pastilha T-Max® Q-Cut para cortes R151.2-250 08-5F 235 Pastilha T-Max® Q-Cut para cortes R151.2-250 12-5F 1125 Pastilha T-Max® Q-Cut para cortes R151.2-250 15-5F 1125 Pastilha T-Max® Q-Cut para cortes R151.2-250 15-5F 2135 Pastilha T-Max® Q-Cut para cortes R151.2-250 15-5F 235 Pastilha T-Max® Q-Cut para cortes Nada com esse termo. Tente só o início do código.
