MS-CLHOL-46254

Cápsula Top Lok para cortes e canais

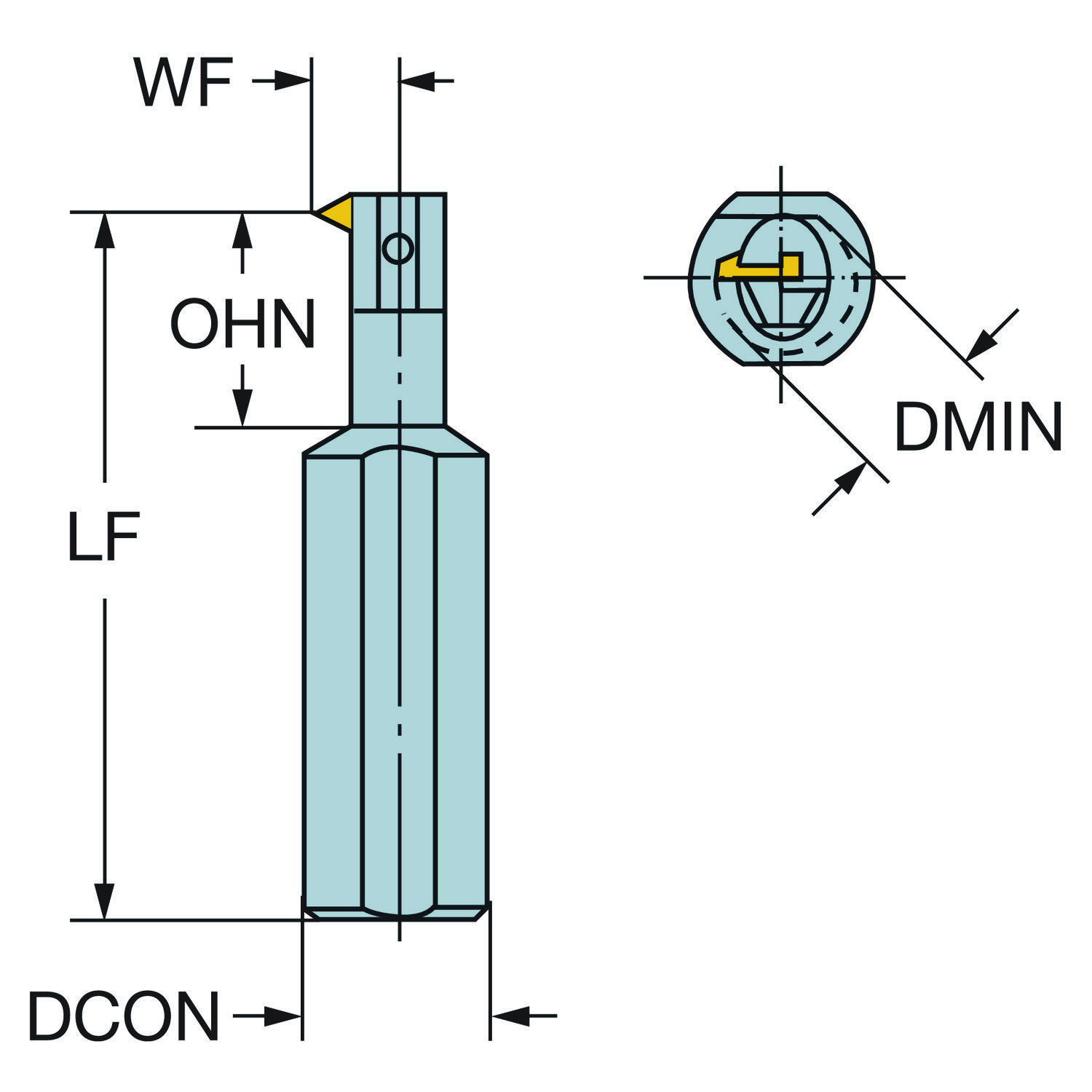

Ferramenta para torneamento · comprimento funcional 152,4 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.

Descontinuado

Pedir alternativa à engenharia

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Pedir alternativa

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para MS-CLHOL-46254.

Catálogo de sangramento e canais 25.01Catálogo · Sandvik Coromant · PDF

Vídeos

CoroCut® 2 - Amazingly safe, amazingly versatileSandvik Coromant · YouTube · mesma operação

CoroCut® 2 - Sharper cuts.Tighter tolerancesSandvik Coromant · YouTube · mesma operação

Gear up for the future with CoroCut® 2Sandvik Coromant · YouTube · mesma operação

Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO: MS-CLHOL-46254
Código compactado: MS-CLHOL-46254
Material ID: 5736369
Família: Ferramentas
Tipo: Corte e canal radial — intercambiável
Peso unitário: 0,135 kg
EAN: 80001950
UNSPSC: 27112809
eCl@ss 13: 21181090
CoroPak de lançamento: 88.1

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura da haste	H	11.745 mm
Altura funcional	HF	6.35 mm
Ângulo do corpo da ferramenta em relação à peça	BAWS	90
Balanço máximo	OHX	38.1 mm
Código do tamanho do assento da pastilha	SSC_M	1
Código do tamanho do assento da pastilha	SSC_N	1
Código do tipo de fixação	MTP	Grampo sobre a pastilha
Código para tipo entrada da refrigeração	CNSC	Sem entrada de refrigerante
Comprimento funcional	LF	152.4 mm
Comprimento total	OAL	152.4 mm
Comprimento util	LU	23.82 mm
Diâmetro da conexão	DCONMS	12.7 mm
Diâmetro do corpo	BD	12.7 mm
Direção da interface de adaptação da máquina	ADINTMS	Haste cilíndrica com 3 rebaixos — polegada: 1/2
Largura funcional	WF	6.731 mm
Parte 2 dos identificadores da interface da pastilha	CUTINT_MASTER	Mini V — tamanho 1 (MLPE-1251)
Peso do item	WT	0.135 kg
Profundidade máxima de corte	CDX	1.96 mm
Sensor embutido	SEP	Não
Sentido	HAND	Esquerda
Tipo código de saída de refrigeração	CXSC	Sem saída de refrigerante

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
