Ferramentas · Fresa de facear e mergulho intercambiável
MH20-R016A16-06L
Fresa de facear CoroMill® MH20
Fresa · diâmetro de corte 7,57 mm, comprimento funcional 100 mm, 2 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Preço na loja
Entrega imediata
R$2.339,57a unidade
Prazo e condições da loja Hailtools. Como comprar
Peças de reposição desta ferramenta
Testado em máquina pela engenharia da Hailtools: CoroMill® MH20
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para MH20-R016A16-06L.
Casos práticos da Hailtools
Vídeos
Milling of aero frame applications with CoroMill® MH20Sandvik Coromant · YouTube
Mould cavity pocket milling with CoroMill® MH20Sandvik Coromant · YouTube
CoroMill® MH20 - high-feed milling solutionSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre CoroMill MH20 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- MH20-R016A16-06L
- Código compactado
- MH20-R016A16-06L
- Material ID
- 8029421
- Família
- Ferramentas
- Tipo
- Fresa de facear e mergulho intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 133,3 g
- EAN
- 7323225833424
- NCM
- 846610
- UNSPSC
- 23242511
- eCl@ss 13
- 21180802
- Origem
- SE,US
- Lançamento
- 20/09/2021
- CoroPak de lançamento
- 21.2
Arquivos CAD
- STP básico 74853256.stp
- STP detalhado 74853253.stp
- DXF 2D 74853255.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

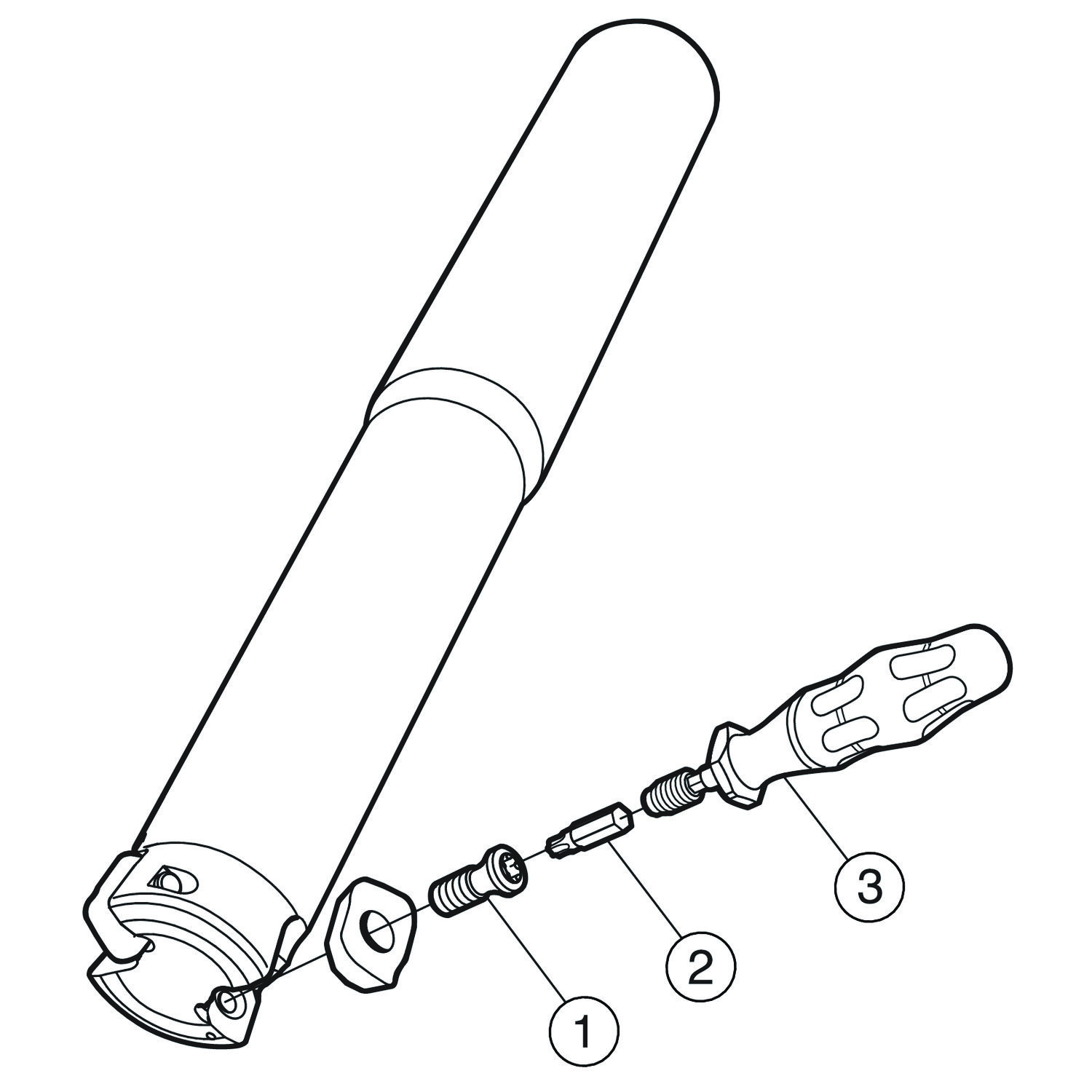

Itens inclusos
- 2 × 5513 020-48 Parafuso da pastilha
- 1 × 5680 084-04 Bit
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 9.786 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

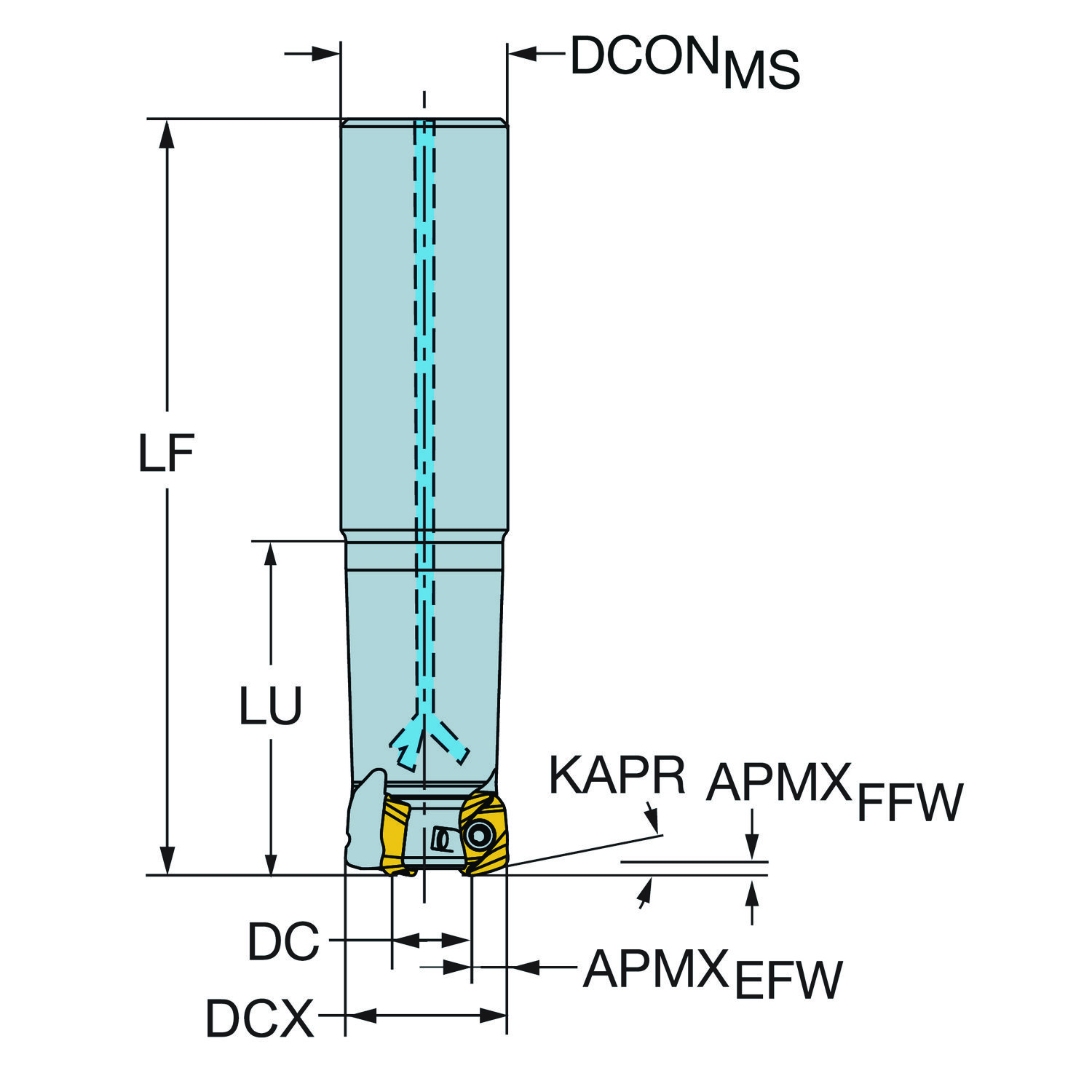

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da aresta de corte da ferramenta | KAPR | 15 |
| Ângulo de saída axial | GAMP | 4.28245867 |
| Ângulo de saída radial | GAMF | -18.54037188 |
| Ângulo máximo de usinagem em rampa | RMPX | 9.5 |
| Código do material do corpo | BMC | Aço |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento funcional | LF | 100 mm |
| Comprimento total | OAL | 100 mm |
| Comprimento util | LU | 40 mm |
| Diâmetro da conexão | DCONMS | 16 mm |
| Diâmetro de corte | DC | 7.57 mm |
| Diâmetro de corte máximo | DCX | 16 mm |
| Diâmetro do corpo | BD | 16 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 16.00 |
| Número de pastilhas | CICT_2 | 2 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 2 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER_2 | CoroMill MH20 -0603 (MH20-060320) |
| Passo diferencial de corte | CPDF | Não |
| Peso do item | WT | 0.1333 kg |
| Pressão de refrigeração | CP | 80 bar |
| Pressão de refrigeração | CP | 80 mm |
| Profundidade de corte máxima | APMX_EFW | 4.2 mm |
| Profundidade de corte máxima | APMX_FFW | 0.8 mm |
| Profundidade máxima de mergulho | AZ | 0.7 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 23800 |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Torque | TQ | 0.9 Nm |
| Torque | TQ | 0.9 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 20 no catálogo
MH20-060320E-L50 1040 Pastilha CoroMill® MH20 para fresamento Entrega imediata
MH20-060320E-L50 1240 CoroMill® MH20, insert for milling Entrega imediata
MH20-060320M-M20 1010 Pastilha CoroMill® MH20 para fresamento Entrega imediata
MH20-060320M-M50 1230 Pastilha CoroMill® MH20 para fresamento Entrega imediata
MH20-060320E-L30 1040 Pastilha CoroMill® MH20 para fresamento
MH20-060320E-L30 1240 CoroMill® MH20, insert for milling
MH20-060320E-L30 1250 CoroMill® MH20, pastilha para fresamento
MH20-060320E-L30 2040 Pastilha CoroMill® MH20 para fresamento
MH20-060320E-L30 S30T Pastilha CoroMill® MH20 para fresamento
MH20-060320E-L30 S40T Pastilha CoroMill® MH20 para fresamento
MH20-060320E-L50 1250 CoroMill® MH20, pastilha para fresamento
MH20-060320E-L50 2040 Pastilha CoroMill® MH20 para fresamento
MH20-060320E-L50 S30T Pastilha CoroMill® MH20 para fresamento
MH20-060320E-L50 S40T Pastilha CoroMill® MH20 para fresamento
MH20-060320M-M20 1130 Pastilha CoroMill® MH20 para fresamento
MH20-060320M-M20 1210 CoroMill® MH20, pastilha para fresamento
MH20-060320M-M20 1230 Pastilha CoroMill® MH20 para fresamento
MH20-060320M-M20 4340 Pastilha CoroMill® MH20 para fresamento
MH20-060320M-M50 1130 Pastilha CoroMill® MH20 para fresamento
MH20-060320M-M50 4340 Pastilha CoroMill® MH20 para fresamento Nada com esse termo. Tente só o início do código.
