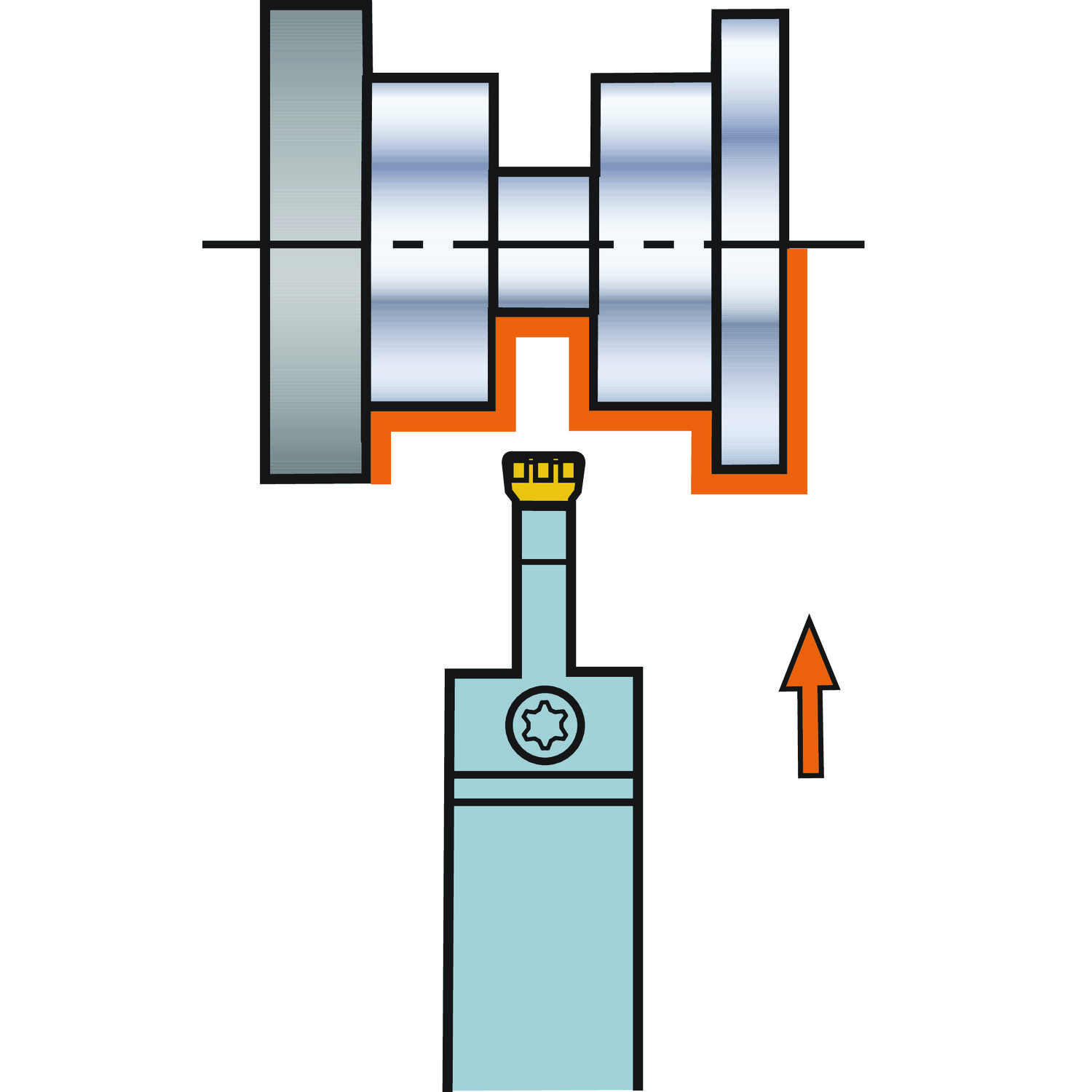

LFHDG150-590-24 — Vista funcional

Vista funcional

Ferramentas · Corte e canal radial — intercambiável

LFHDG150-590-24

CoroCut® 1-2, ferramenta de haste para cortes e canais

Ferramenta para torneamento · comprimento funcional 215,9 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Descontinuado

Ver o substituto: LF123R125-24B

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Produto descontinuado.

A Sandvik Coromant indica no lugar:

LF123R125-24B — Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais

O produto recomendado tem dimensões diferentes.

Ver o substituto

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para LFHDG150-590-24.

Ferramentas para operações eficientes de cortes e canaisFolder · Sandvik Coromant · PDFCatálogo de sangramento e canais 25.01Catálogo · Sandvik Coromant · PDFCatálogo de sangramento e canais 26.1Catálogo · Sandvik Coromant · PDFCoroCut 2 -CO flyerCatálogo · CoroPak 26.1 · Sandvik Coromant · ler no siteCoroCut 2Apresentação · CoroPak 25.2 · Sandvik Coromant · ler no siteCoroCut 2 flyerCatálogo · CoroPak 25.2 · Sandvik Coromant · ler no siteCoroCut 2Apresentação · CoroPak 25.1 · Sandvik Coromant · ler no site

Vídeos

CoroCut® 1-2 – XB – High feed concept for hard part turningSandvik Coromant · YouTube

Biblioteca técnica: tudo sobre CoroCut 1 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
LFHDG150-590-24
Código compactado
LFHDG150-590-24
Material ID
5733657
Família
Ferramentas
Tipo
Corte e canal radial — intercambiável
Peso unitário
2,247 kg
EAN
80000595
UNSPSC
27112809
eCl@ss 13
21181004
Lançamento
11/09/2000
CoroPak de lançamento
00.2

Arquivos CAD

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

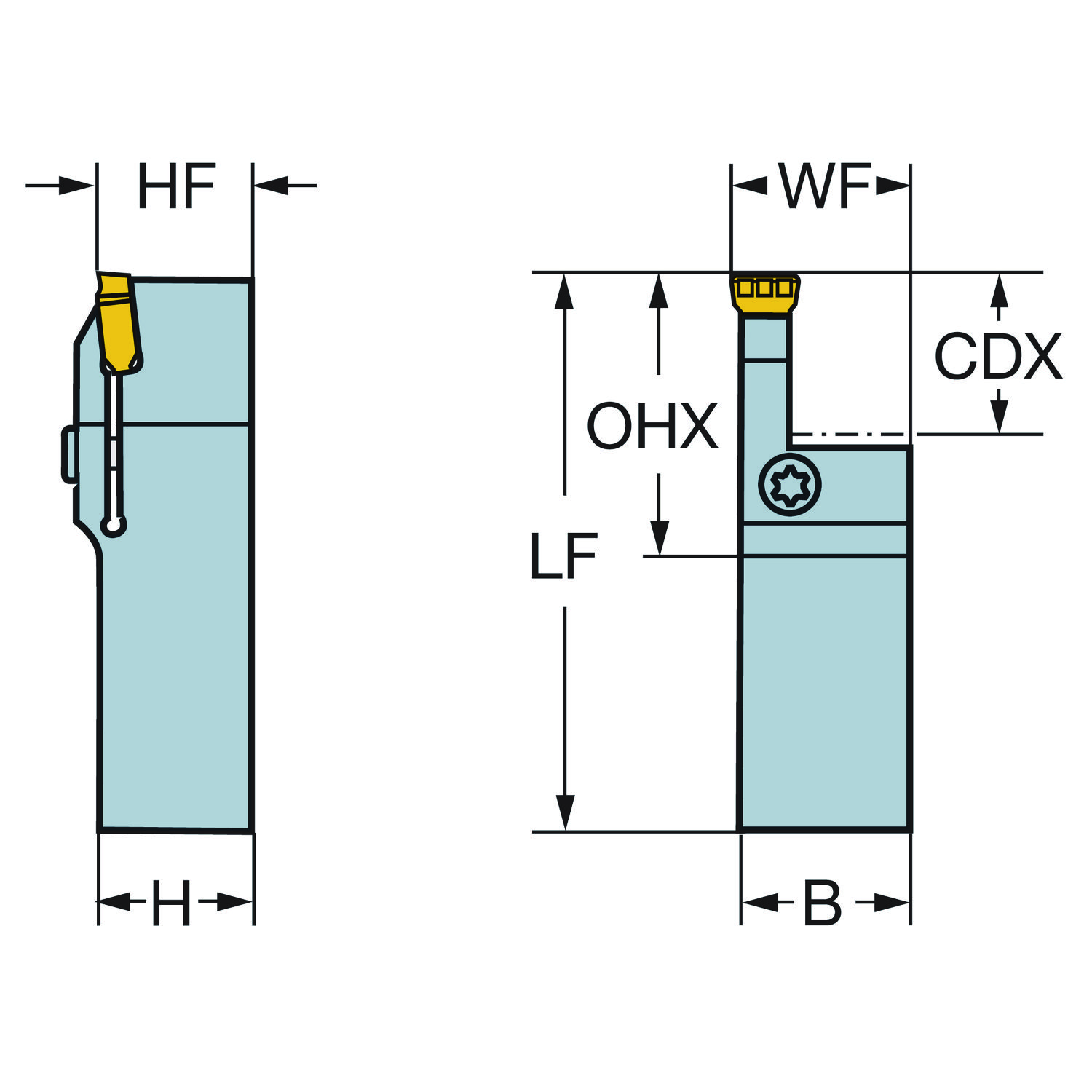

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 38.1 mm
Altura funcional HF 38.1 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Balanço máximo OHX 66.04 mm
Código do tamanho do assento da pastilha SSC_M 59
Código do tamanho do assento da pastilha SSC_N 59
Código do tipo de fixação MTP Grampo sobre a pastilha
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 215.9 mm
Comprimento total OAL 215.9 mm
Direção da interface de adaptação da máquina ADINTMS Haste retangular — polegada: 1 1/2 x 1 1/2
Largura da haste B 38.1 mm
Largura funcional WF 40.132 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER Q-Cut -HD (HDG-590047)
Peso do item WT 2.247 kg
Profundidade máxima de corte CDX 38.1 mm
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 10 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
