LF151.42-2525-40 — Vista funcional

Vista funcional

Ferramentas · Corte e canal radial — intercambiável

LF151.42-2525-40

T-Max® Q-Cut, ferramenta convencional para perfilamento

Ferramenta para torneamento · comprimento funcional 150 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Descontinuado

Ver o substituto: C2R-RS25-LJ22DB

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Produto descontinuado.

A Sandvik Coromant indica no lugar:

C2R-RS25-LJ22DB — Ferramenta convencional CoroCut® 2 para corte e usinagem de canais

O produto recomendado tem dimensões diferentes.

Ver o substituto

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para LF151.42-2525-40.

Catálogo de sangramento e canais 25.01Catálogo · Sandvik Coromant · PDFT-Max and T-maxP SiAION 6160 Ceramic with ChipbreakerApresentação · CoroPak 19.2 · Sandvik Coromant · ler no siteT-Max P and CoroTurn 107 grade updateApresentação · CoroPak 19.2 · Sandvik Coromant · ler no siteT-Max P-CoroTurn 107-QS-shanksApresentação · CoroPak 18.2 · Sandvik Coromant · ler no siteA3-TmaxP-railway-turningApresentação · CoroPak 15.1 · Sandvik Coromant · ler no site

Vídeos

CoroCut® 2 - Amazingly safe, amazingly versatileSandvik Coromant · YouTube · mesma operaçãoCoroCut® 2 - Sharper cuts.Tighter tolerancesSandvik Coromant · YouTube · mesma operaçãoGear up for the future with CoroCut® 2Sandvik Coromant · YouTube · mesma operação

Biblioteca técnica: tudo sobre T-Max Q · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
LF151.42-2525-40
Código compactado
LF151.42-2525-40
Material ID
5734056
Família
Ferramentas
Tipo
Corte e canal radial — intercambiável
Peso unitário
0,681 kg
EAN
10620842
UNSPSC
27112809
eCl@ss 13
21181004
Lançamento
04/01/1993
CoroPak de lançamento
93.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

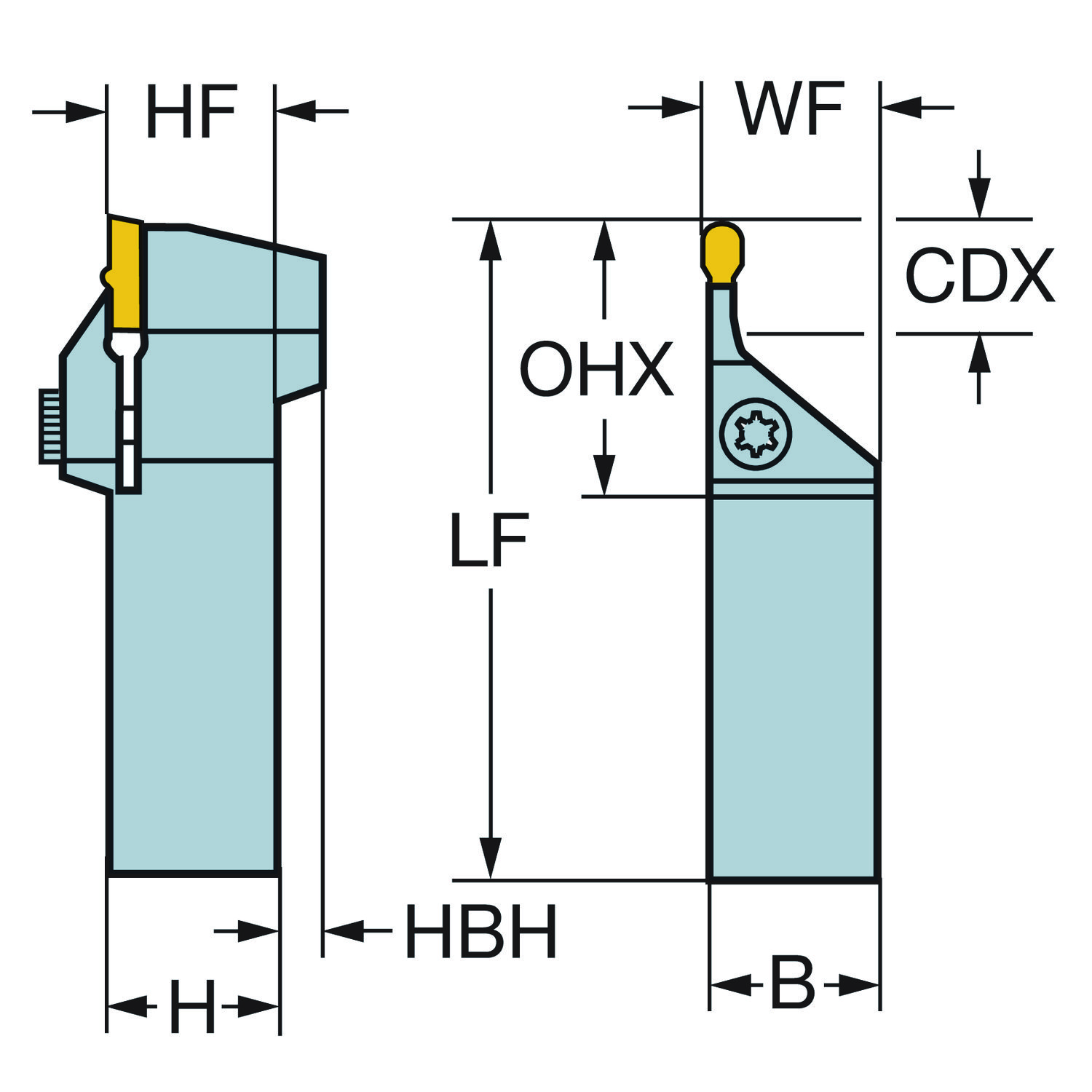

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 25 mm
Altura funcional HF 25 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Balanço máximo OHX 41.1 mm
Código do tamanho do assento da pastilha SSC_M 40
Código do tamanho do assento da pastilha SSC_N 40
Código do tipo de fixação MTP Grampo sobre a pastilha
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 150 mm
Comprimento total OAL 150 mm
Direção da interface de adaptação da máquina ADINTMS Haste retangular — métrica: 25 x 25
Largura da haste B 25 mm
Largura funcional WF 26.1 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER Q-Cut — tamanho 40 (N151.4-600-40-AL)
Peso do item WT 0.681 kg
Profundidade máxima de corte CDX 18 mm
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 4.5 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
