LF123H098-24BM

Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais

Ferramenta para torneamento · comprimento funcional 203,2 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Descontinuado

Pedir alternativa à engenharia

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Pedir alternativa

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para LF123H098-24BM.

Ferramentas para operações eficientes de cortes e canaisFolder · Sandvik Coromant · PDFCatálogo de sangramento e canais 25.01Catálogo · Sandvik Coromant · PDFCatálogo de sangramento e canais 26.1Catálogo · Sandvik Coromant · PDFCoroCut 2 -CO flyerCatálogo · CoroPak 26.1 · Sandvik Coromant · ler no siteCoroCut 2Apresentação · CoroPak 25.2 · Sandvik Coromant · ler no siteCoroCut 2 flyerCatálogo · CoroPak 25.2 · Sandvik Coromant · ler no siteCoroCut 2Apresentação · CoroPak 25.1 · Sandvik Coromant · ler no site

Vídeos

CoroCut® 1-2 – XB – High feed concept for hard part turningSandvik Coromant · YouTube

Biblioteca técnica: tudo sobre CoroCut 1 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
LF123H098-24BM
Código compactado
LF123H098-24BM
Material ID
5735119
Família
Ferramentas
Tipo
Corte e canal radial — intercambiável
Peso unitário
2,015 kg
EAN
11539931
UNSPSC
27112809
eCl@ss 13
21181004
Lançamento
12/08/2002
CoroPak de lançamento
02.2

Arquivos CAD

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

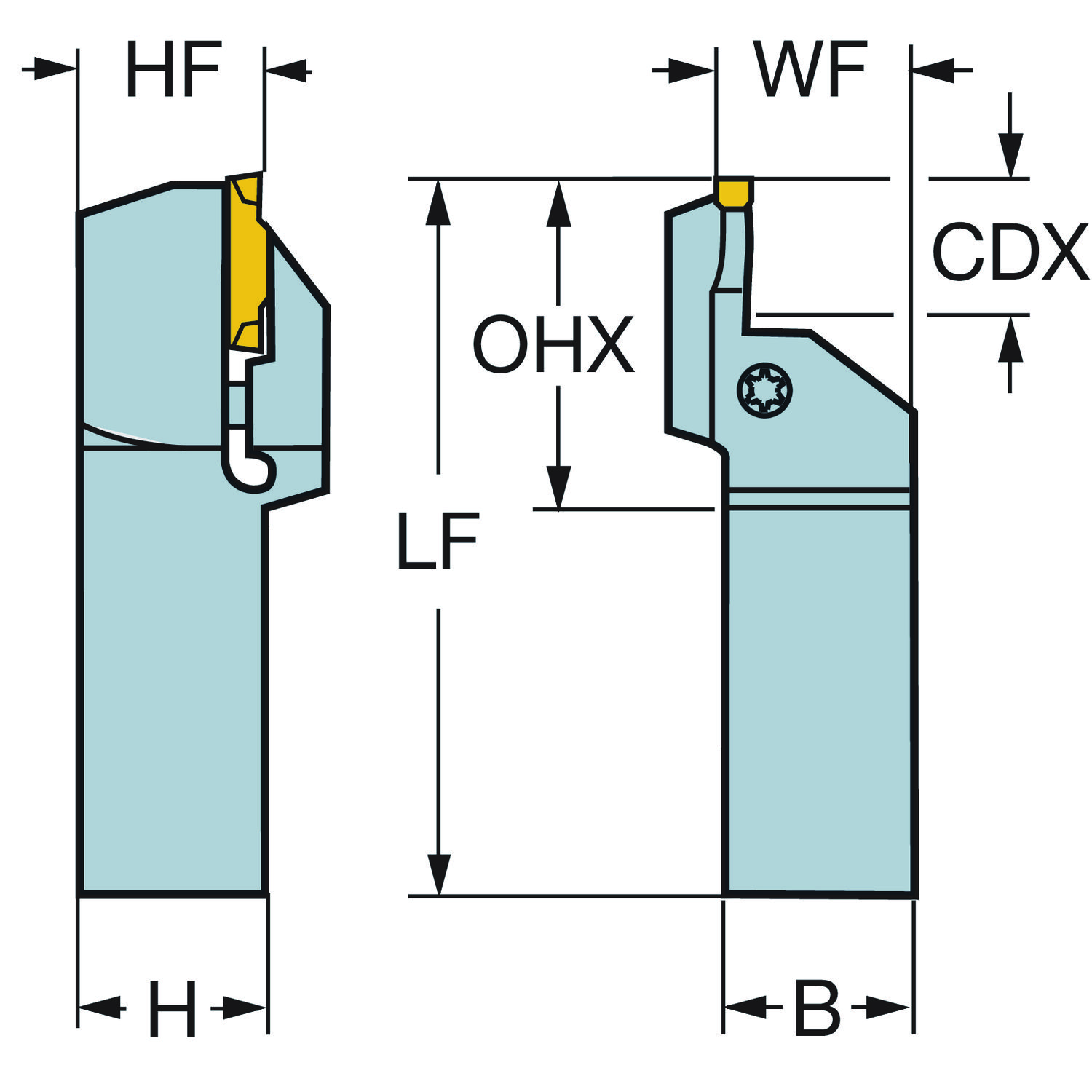

ParâmetroCódigoValor
Altura da haste H 38.1 mm
Altura funcional HF 38.1 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Balanço máximo OHX 46.99 mm
Código do tamanho do assento da pastilha SSC_M H
Código do tamanho do assento da pastilha SSC_N H
Código do tipo de fixação MTP Grampo sobre a pastilha
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 203.2 mm
Comprimento total OAL 203.2 mm
Direção da interface de adaptação da máquina ADINTMS Haste retangular — polegada: 1 1/2 x 1 1/2
Largura da haste B 38.1 mm
Largura funcional WF 40.9956 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroCut 2 — tamanho H (N123H2-0400-0004-TF)
Peso do item WT 2.015 kg
Profundidade máxima de corte CDX 24.892 mm
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 7 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
