Ferramentas · Corte e canal radial — intercambiável

LAG551.31-321617-40

Cabeça T-Max® Q-Cut para usinagem de canais

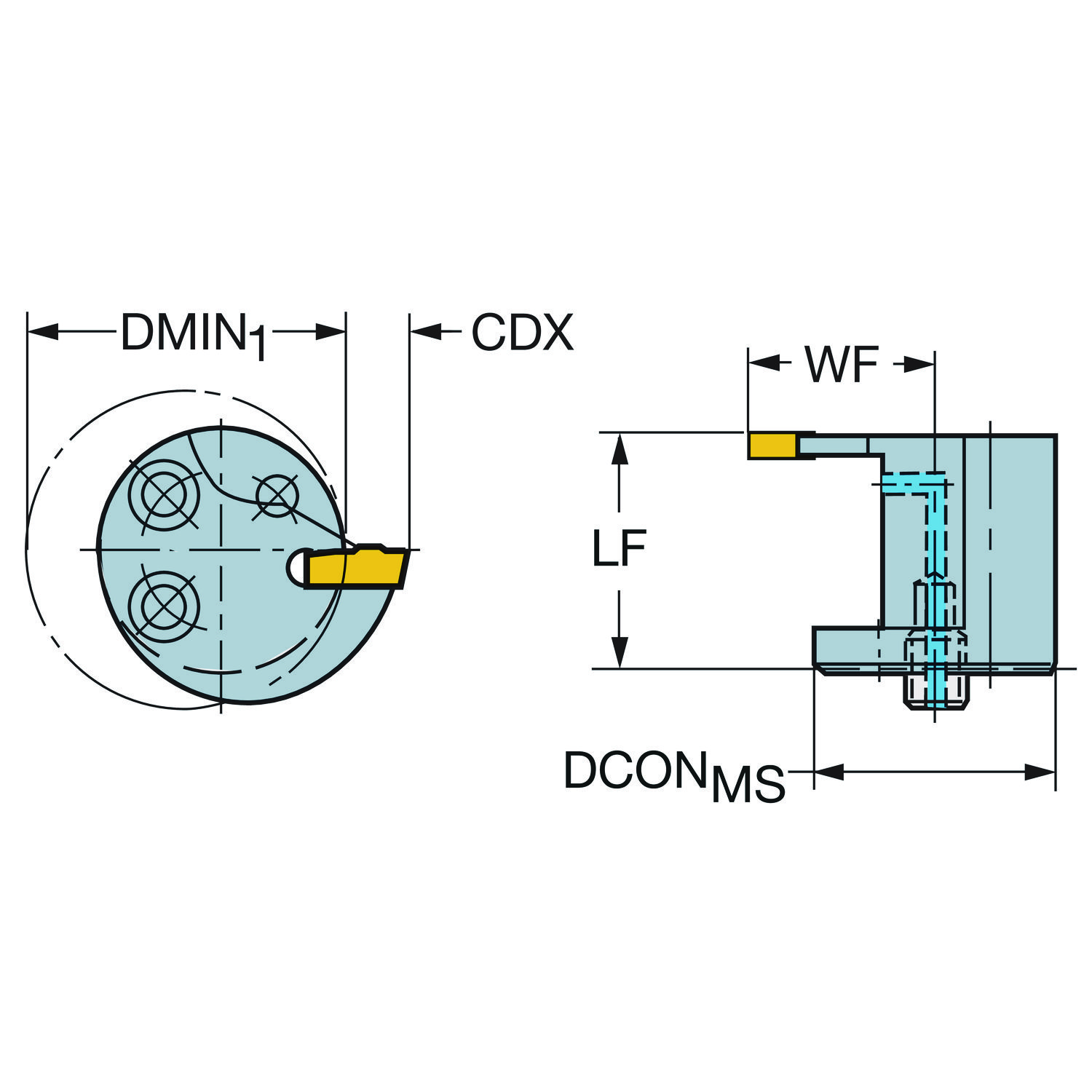

Ferramenta para torneamento · comprimento funcional 15,5 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
LAG551.31-321617-40
Código compactado
LAG551.31-321617-40
Material ID
5733745
Família
Ferramentas
Tipo
Corte e canal radial — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
11,8 g
EAN
10737451
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181013
Origem
IN
Lançamento
31/01/1994
CoroPak de lançamento
94.1

Arquivos CAD

Itens inclusos

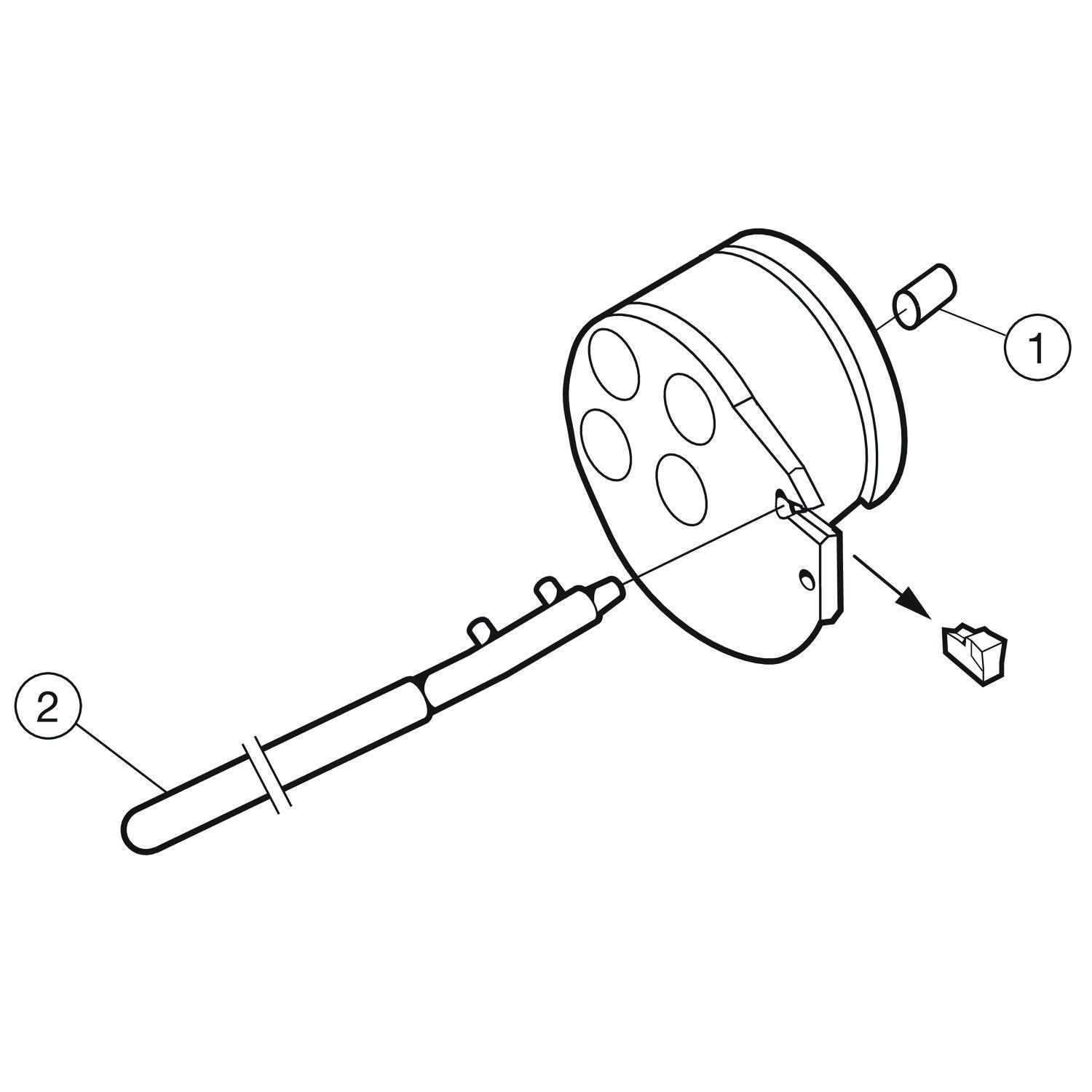

  • 1 × 5552 058-02 Tubo de posicionamento

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 90
Balanço máximo OHX 15.5 mm
Código do tamanho do assento da pastilha SSC_M 40
Código do tamanho do assento da pastilha SSC_N 40
Código do tipo de fixação MTP Grampo sobre a pastilha
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento funcional LF 15.5 mm
Diâmetro da conexão DCONMS 32 mm
Diâmetro mínimo do furo DMIN_1 50 mm
Direção da interface de adaptação da máquina ADINTMS SL cabeça (parafuso montado) — tamanho 32
Largura funcional WF 33.65 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER Q-Cut — tamanho 40 (N151.3-400-40-4G)
Pressão de refrigeração CP 10 mm
Profundidade máxima de corte CDX 17.6 mm
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Saída radial

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
