Ferramentas · Corte e canal radial — intercambiável
LAG150.23-50V-0317C

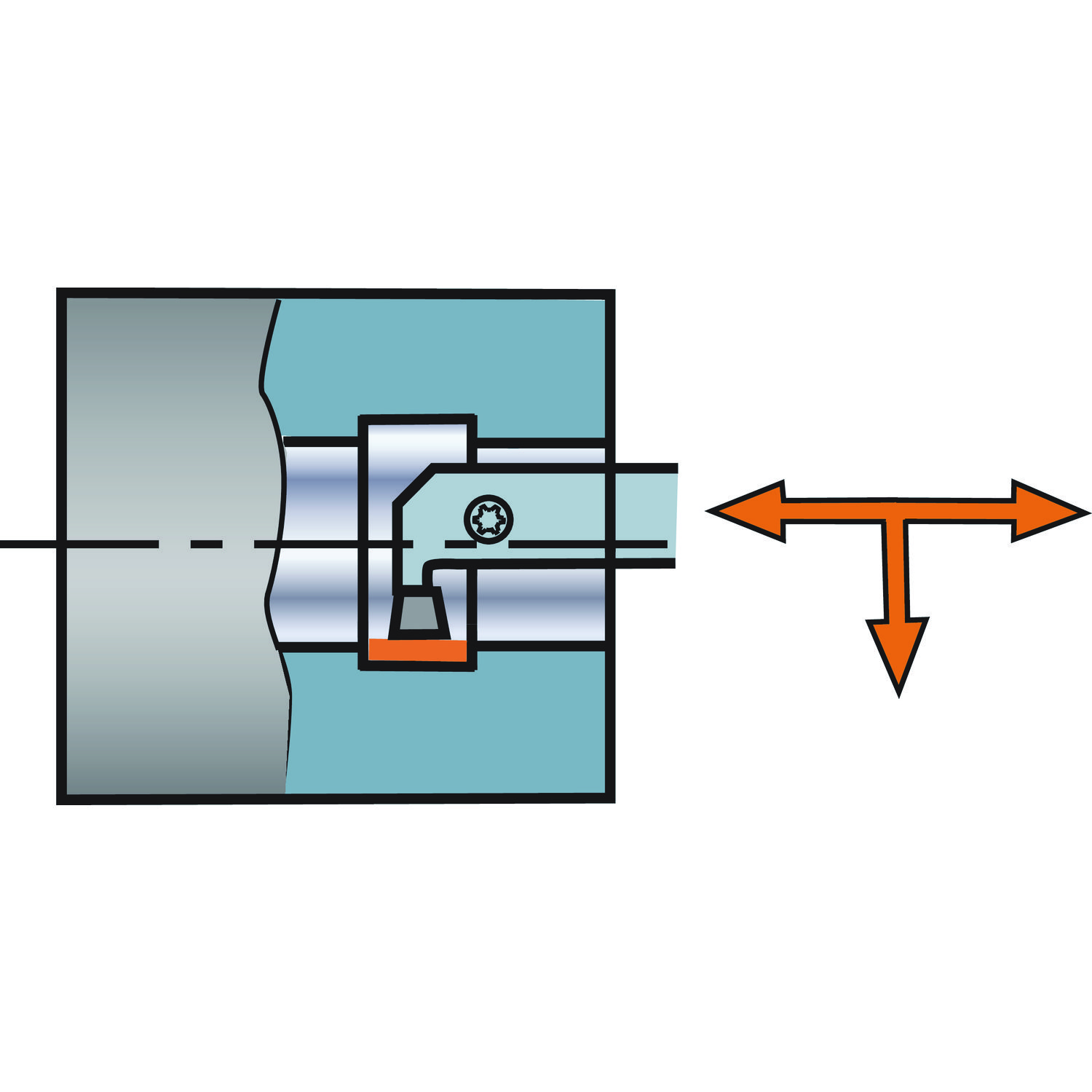

Barra de mandrilar T-Max® P para usinagem de canais
Ferramenta para torneamento · comprimento funcional 400 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para LAG150.23-50V-0317C.
Ferramentas para operações eficientes de cortes e canaisFolder · Sandvik Coromant · PDF
Pôster — fórmulas de cortes e canaisFolder · Sandvik Coromant · PDF
T-Max and T-maxP SiAION 6160 Ceramic with ChipbreakerApresentação · CoroPak 19.2 · Sandvik Coromant · ler no site
T-Max P and CoroTurn 107 grade updateApresentação · CoroPak 19.2 · Sandvik Coromant · ler no site
T-Max P-CoroTurn 107-QS-shanksApresentação · CoroPak 18.2 · Sandvik Coromant · ler no site
A3-TmaxP-railway-turningApresentação · CoroPak 15.1 · Sandvik Coromant · ler no siteCasos práticos da Hailtools
Pastilhas T-Max® PVídeos
CoroCut® 2 - Amazingly safe, amazingly versatileSandvik Coromant · YouTube · mesma operação
CoroCut® 2 - Sharper cuts.Tighter tolerancesSandvik Coromant · YouTube · mesma operação
Gear up for the future with CoroCut® 2Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre T-Max P · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- LAG150.23-50V-0317C
- Código compactado
- LAG150.23-50V-0317C
- Material ID
- 5733713
- Família
- Ferramentas
- Tipo
- Corte e canal radial — intercambiável
- Peso unitário
- 6,7 kg
- EAN
- 10194483
- UNSPSC
- 27112809
- eCl@ss 13
- 21181090
- CoroPak de lançamento
- 92.1
Arquivos CAD
- DXF 2D 73286582.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

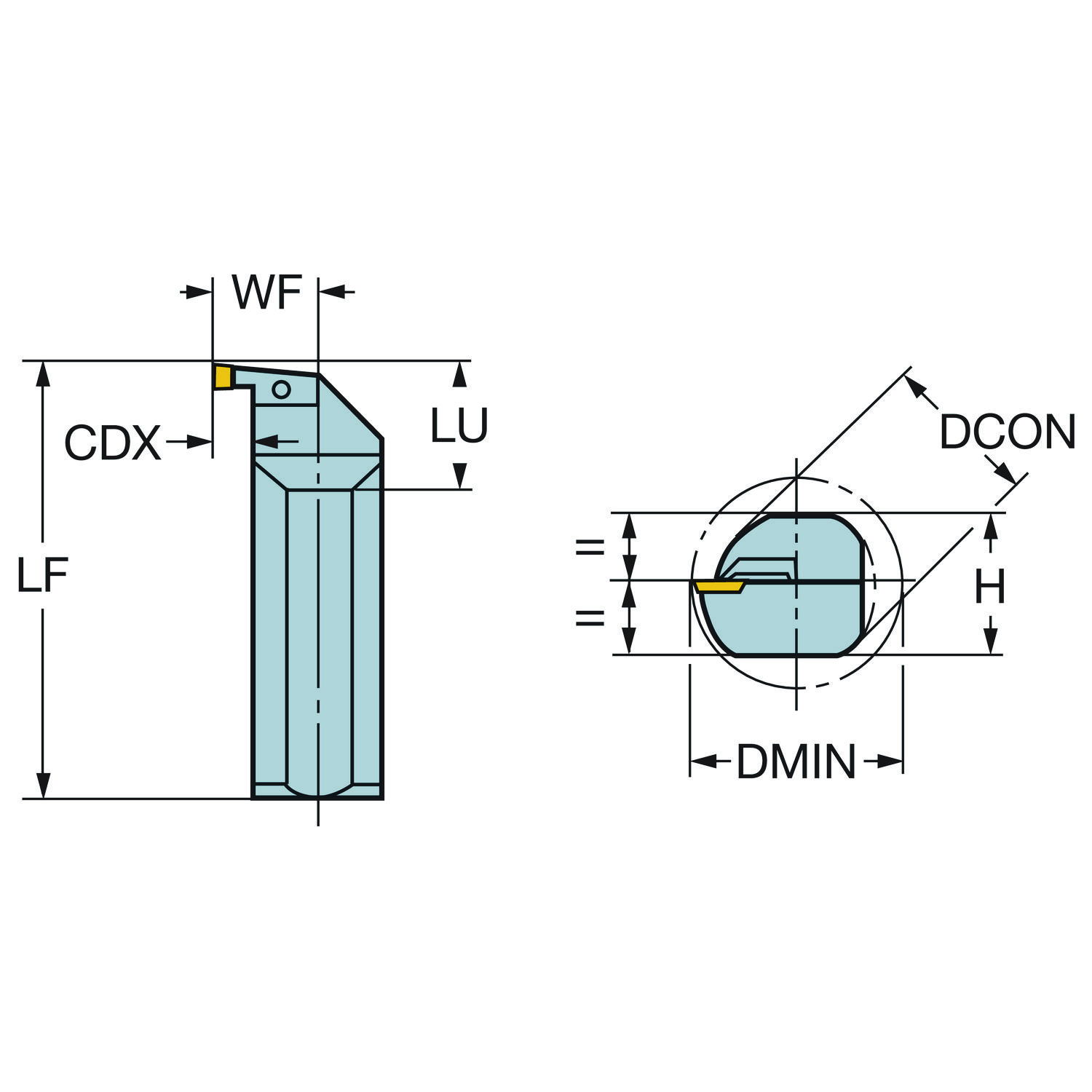

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 47 mm |
| Altura funcional | HF | 0 mm |
| Ângulo do corpo da ferramenta em relação à peça | BAWS | 90 |
| Balanço máximo | OHX | 200 mm |
| Balanço mínimo | OHN | 55 mm |
| Código do tamanho do assento da pastilha | SSC_M | 1 |
| Código do tamanho do assento da pastilha | SSC_N | 1 |
| Código do tipo de fixação | MTP | Grampo sobre a pastilha |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento de fixação | LSCMS | 200 mm |
| Comprimento funcional | LF | 400 mm |
| Comprimento total | OAL | 400 mm |
| Diâmetro da conexão | DCONMS | 50 mm |
| Diâmetro do corpo | BD | 50 mm |
| Diâmetro mínimo do furo | DMIN_1 | 63.5 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica com 3 rebaixos — métrica: 50 |
| Largura funcional | WF | 35 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | 150.23 -assento 1 (150.23-0317) |
| Peso do item | WT | 6.7 kg |
| Profundidade máxima de corte | CDX | 10 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | Sem saída de refrigerante |
| Torque | TQ | 3.5 Nm |

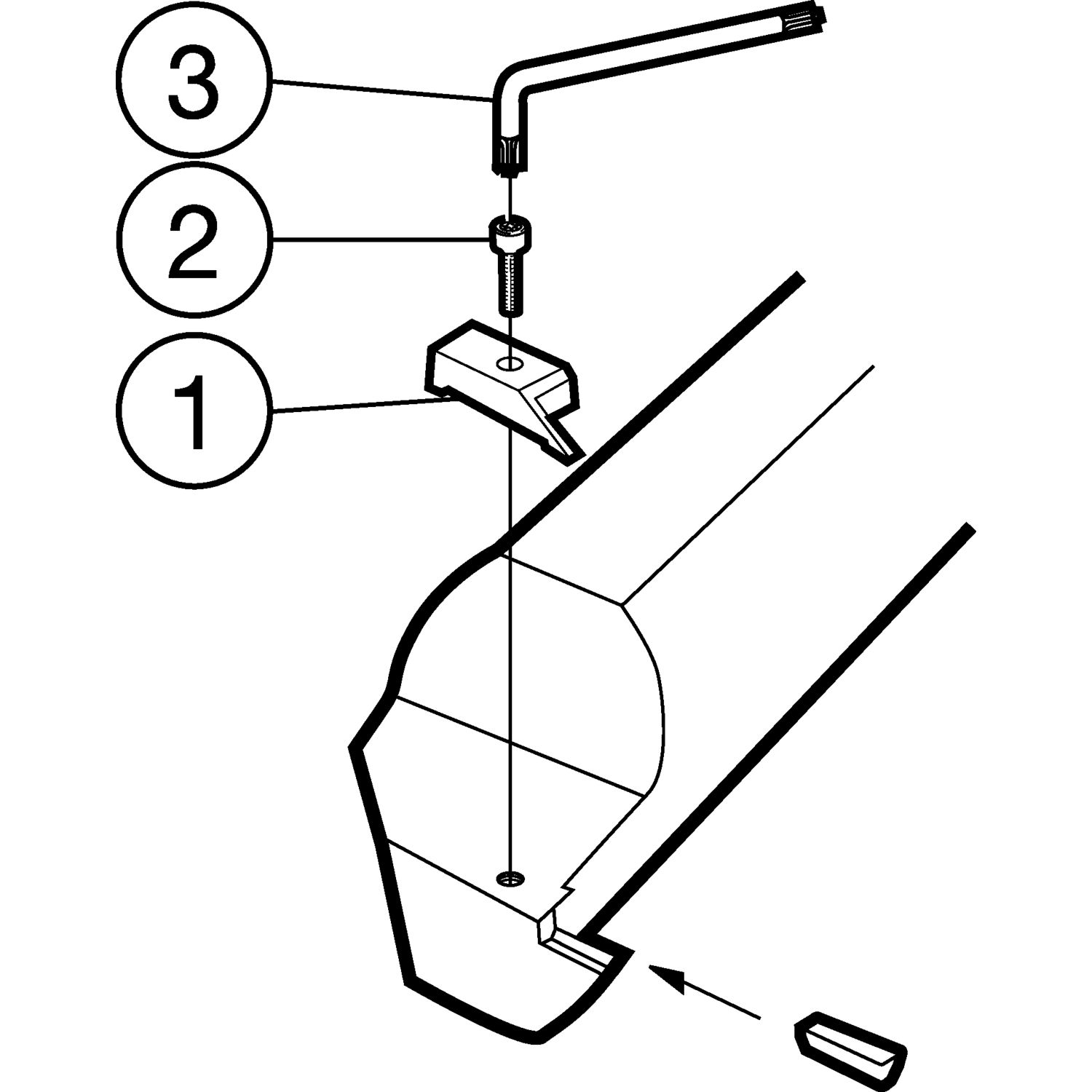

Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 8 no catálogo
150.23 0317 04E 670 T-Max®, pastilha para canais Entrega imediata 150.23 0317 04E 675 Pastilha T-Max® para usinagem de canais 150.23 0317 04T01020670 T-Max®, pastilha para canais 150.23 0317 04T01020675 Pastilha T-Max® para usinagem de canais
150.23 0317 16E 670 T-Max®, pastilha para perfilamento 150.23 0317 16E 675 Pastilha T-Max® para perfilamento 150.23 0317 16T01020670 T-Max®, pastilha para perfilamento 150.23 0317 16T01020675 Pastilha T-Max® para perfilamento Nada com esse termo. Tente só o início do código.
