Ferramentas · Torneamento de rosca — intercambiável

L166.4KF-20F22

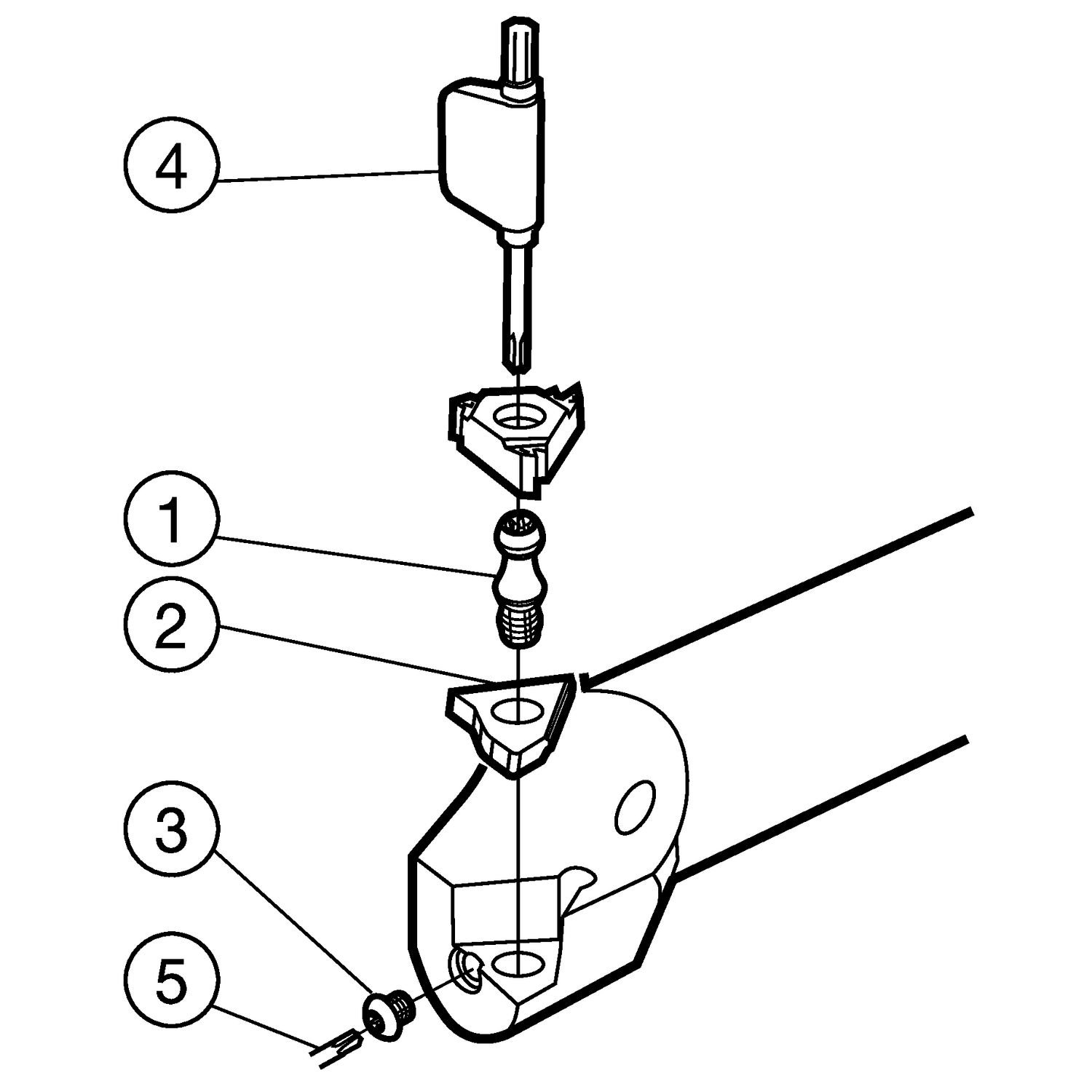

Barra de mandrilar T-Max® U-Lock para torneamento de roscas

Ferramenta para torneamento · comprimento funcional 250 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Descontinuado

Pedir alternativa à engenharia

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Pedir alternativa

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para L166.4KF-20F22.

Ferramentas para operações eficientes de cortes e canaisFolder · Sandvik Coromant · PDFCatálogo de sangramento e canais 25.01Catálogo · Sandvik Coromant · PDFCoroTap 100 e 400 — rosqueamento de alumínioApresentação de produto · Roscamento · 13 slides · mesma operaçãoCoroThread Mill 500 — fresamento de roscasApresentação de produto · Roscamento · 20 slides · mesma operaçãoCoroTap 100 com geometria -PM — roscamento em ISO PApresentação de produto · Roscamento · 19 slides · mesma operaçãoT-Max and T-maxP SiAION 6160 Ceramic with ChipbreakerApresentação · CoroPak 19.2 · Sandvik Coromant · ler no siteT-Max P and CoroTurn 107 grade updateApresentação · CoroPak 19.2 · Sandvik Coromant · ler no siteT-Max P-CoroTurn 107-QS-shanksApresentação · CoroPak 18.2 · Sandvik Coromant · ler no siteA3-TmaxP-railway-turningApresentação · CoroPak 15.1 · Sandvik Coromant · ler no site

Casos práticos da Hailtools

CoroChuck® 970Caso prático da Hailtools · Roscamento · com vídeo · mesma operaçãoCoroThread® 266Caso prático da Hailtools · Roscamento · com vídeo · mesma operação

Vídeos

Torneamento de roscas externasHailtools · Academia da Usinagem · YouTube · mesma operaçãoTroca automática de ferramentas em centros de torneamentoSandvik Coromant · YouTube · mesma operaçãoCase de torneamento – PrimeTurning™ reduz o tempo de usinagem em até 50 por cento na BHDTSandvik Coromant · YouTube · mesma operaçãoNovas classes de aço para torneamento - Refinadas em todos os aspectos.Sandvik Coromant · YouTube · mesma operação

Biblioteca técnica: tudo sobre T-Max U · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
L166.4KF-20F22
Código compactado
L166.4KF-20F22
Material ID
5735192
Família
Ferramentas
Tipo
Torneamento de rosca — intercambiável
Peso unitário
0,5 kg
EAN
10978402
UNSPSC
27112809
eCl@ss 13
21181003
Lançamento
07/10/1996
CoroPak de lançamento
96.3

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 18 mm
Altura funcional HF 0 mm
Ângulo da ponta da pastilha EPSR 60
Ângulo de correção de hélice da rosca THCA 2
Ângulo de folga axial ALP -15
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Balanço máximo OHX 60 mm
Balanço mínimo OHN 36.5 mm
Código do tamanho do assento da pastilha SSC_M 22
Código do tamanho do assento da pastilha SSC_N 1/2
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento de fixação LSCMS 190 mm
Comprimento funcional LF 250 mm
Comprimento total OAL 250 mm
Comprimento util LU 60 mm
Diâmetro da conexão DCONMS 20 mm
Diâmetro do corpo BD 20 mm
Diâmetro mínimo do furo DMIN 25 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica com 3 rebaixos — métrica: 20
Largura funcional WF 15 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER U-Lock — tamanho interno 22 (L166.0L-22)
Peso do item WT 0.5 kg
Pressão de refrigeração CP 10 bar
Sensor embutido SEP Não
Sentido HAND Esquerda
Torque TQ 3.9 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
