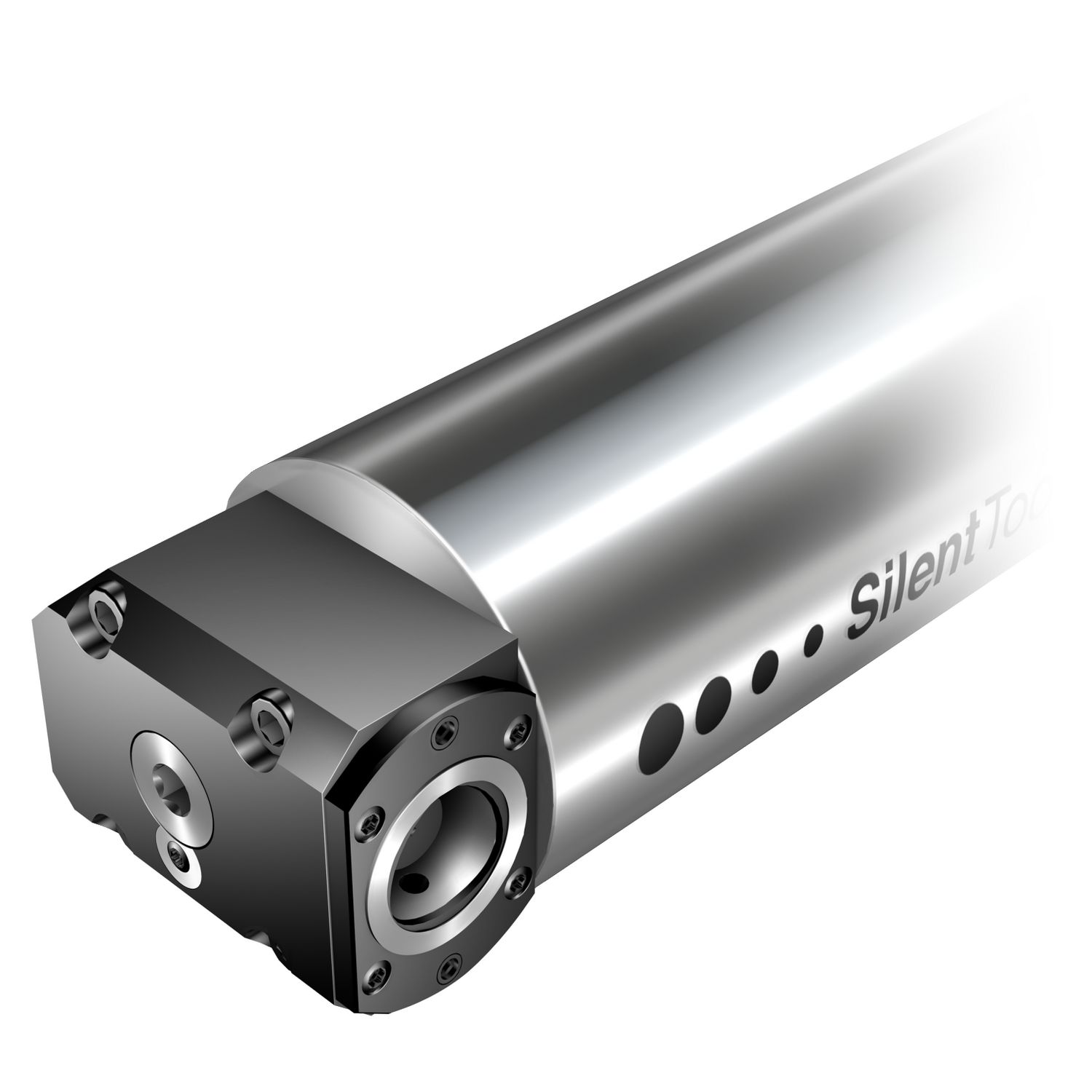

Foto do produto
Adaptação · Adaptador estacionário — angular
CU-3C1001500-C4
Haste cilíndrica para adaptador Coromant Capto® antivibratório
Item de adaptação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sem reposição — só estoque
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
A Sandvik Coromant indica no lugar:
HT30D-CY100 1355R80 — Haste cilíndrica para adaptador CoroTurn® SL troca rápida antivibratórioObsoleto
Dados principais
- Código ISO
- CU-3C1001500-C4
- Código compactado
- CU-3C1001500-C4
- Material ID
- 5856087
- Família
- Adaptação
- Tipo
- Adaptador estacionário — angular
- Peso unitário
- 90 kg
- EAN
- 25856087
- UNSPSC
- 27112807
- eCl@ss 13
- 21022001
- Lançamento
- 04/10/2017
- CoroPak de lançamento
- 10.1
Arquivos CAD
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

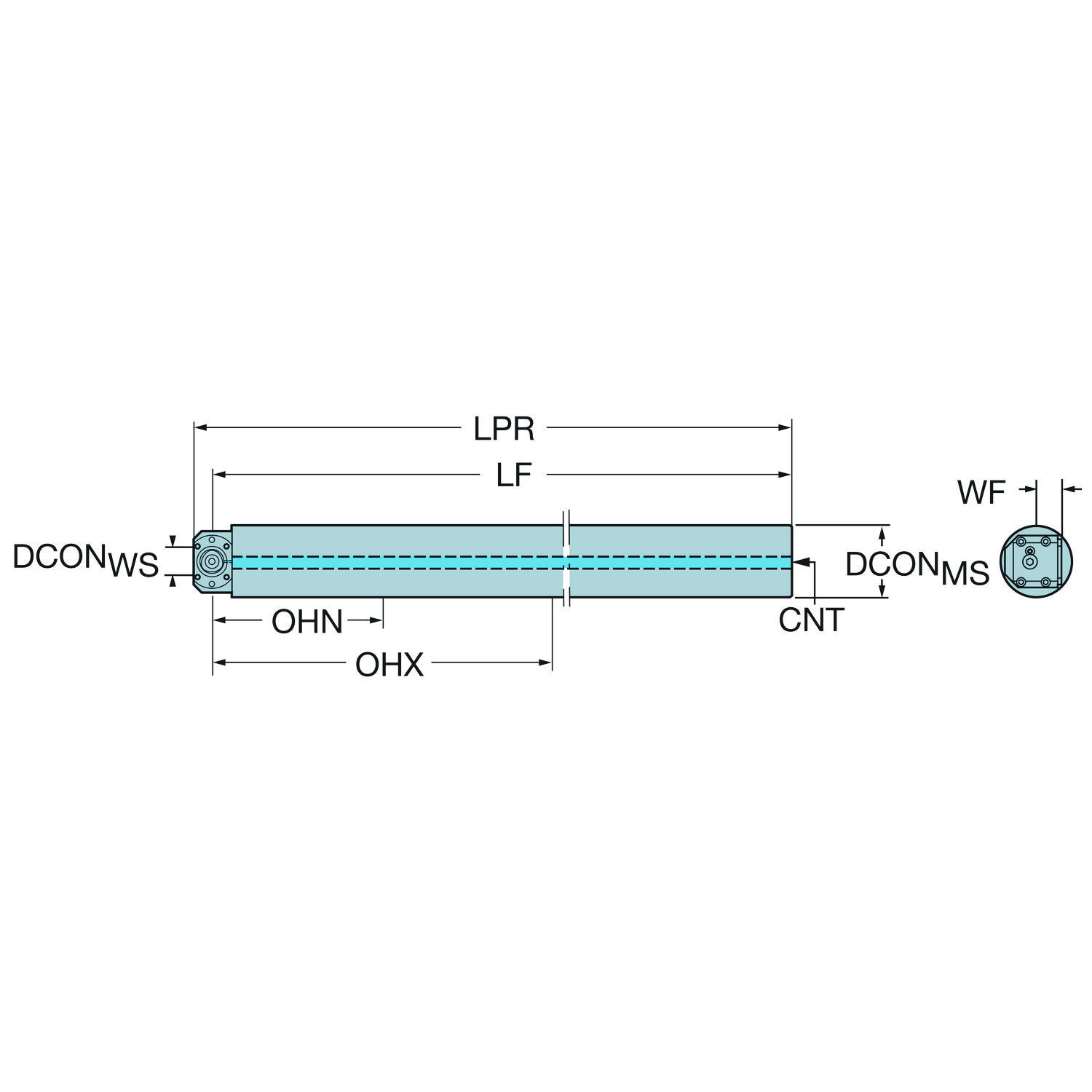

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 0 mm |
| Balanço máximo | OHX | 973 mm |
| Balanço mínimo | OHN | 373 mm |
| Centro de gravidade — componente Z | CGZ | 765 mm |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento da saliência | LPR | 1544 mm |
| Comprimento de fixação | LSCMS | 1147 mm |
| Comprimento do corpo | LB | 1544 mm |
| Comprimento funcional | LF_1 | 1520 mm |
| Comprimento total | OAL | 1544 mm |
| Diâmetro da conexão | DCONMS | 100 mm |
| Diâmetro da conexão | DCONWS | 40 mm |
| Diâmetro do corpo | BD | 100 mm |
| Diâmetro funcional | DFC | 28 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 100 |
| Direção de interface de adaptação da peça | ADINTWS | Coromant Capto (segmento fixação) — tamanho C4 |
| Largura funcional | WF_1 | 41 mm |
| Máxima força de corte | FFCX | 14000 N |
| Peso do item | WT | 90 kg |
| Pressão de refrigeração | CP | 70 bar |
| Propriedade antivibração | DPC | Sim |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tamanho da rosca da entrada para refrigeração | CNT | G 3/4-14 |
| Temperatura máxima admissível do corpo | TBX | 75 C |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 50 Nm |
