C8-R822XLA33-A140

Coromant Capto® para corpo da ferramenta CoroBore® XL

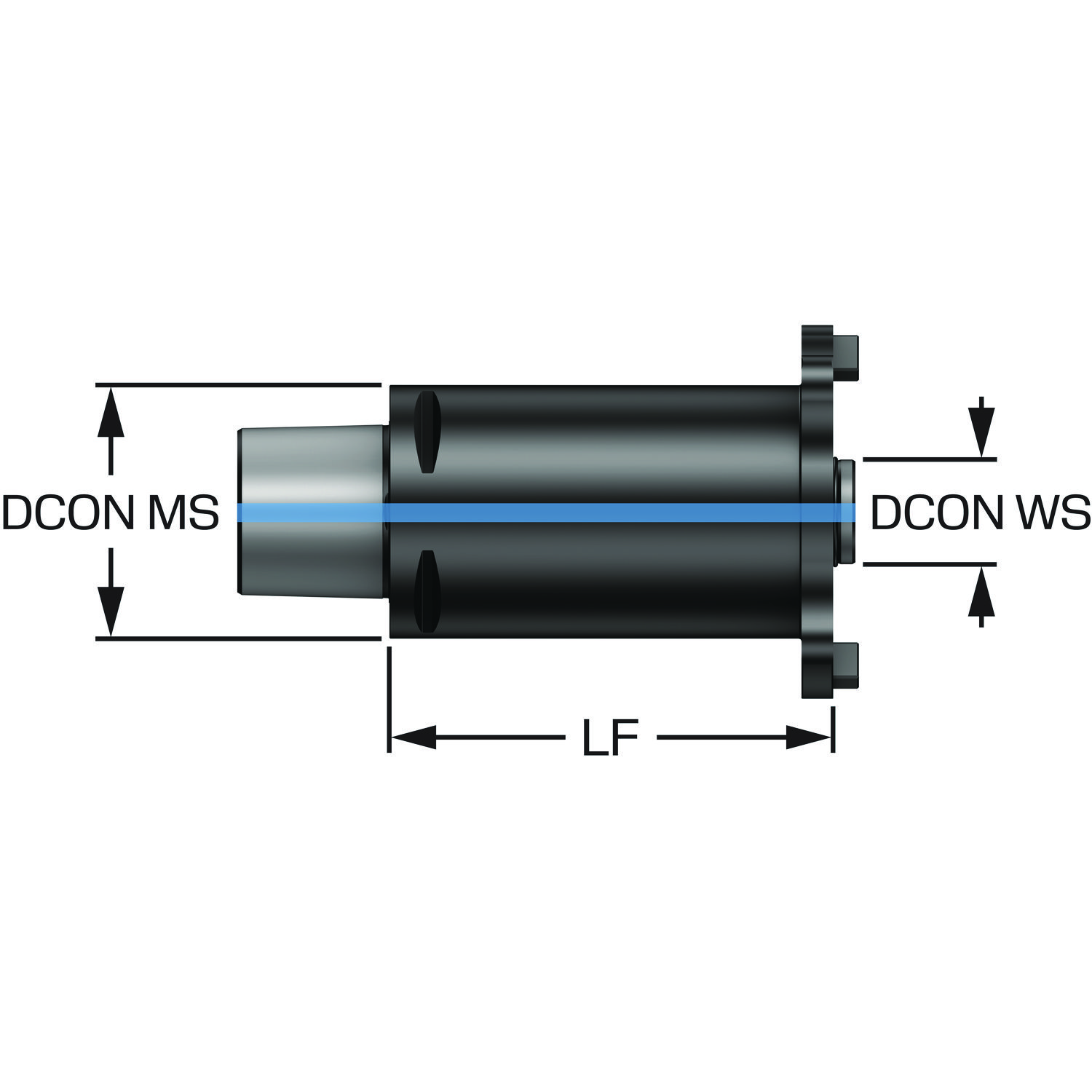

Item de adaptação de ferramentas de mandrilar. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: C8-R822XLA33-A140
Código compactado: C8-R822XLA33-A140
Material ID: 8320653
Família: Adaptação
Tipo: Adaptador de mandrilar com simetria de rotação
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 5,1 kg
EAN: 7323227064062
NCM: 846693
UNSPSC: 23241601
eCl@ss 13: 21181290
Origem: DE
Lançamento: 30/12/2024
CoroPak de lançamento: 25.1

Arquivos CAD

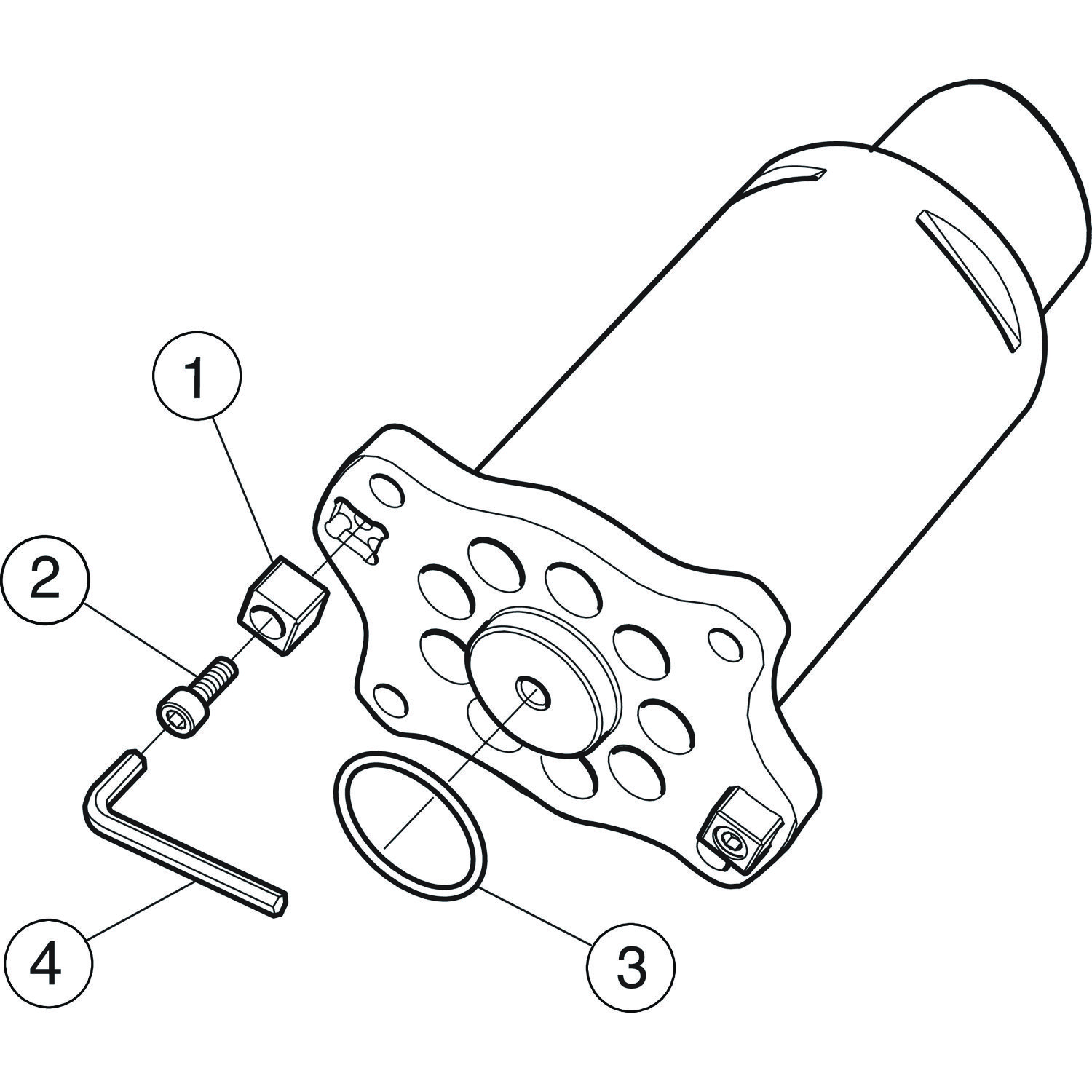

Itens inclusos

2 × 5631 053-02 Chaveta de arraste
2 × 3212 010-308 Parafuso
1 × 5641 001-161 Anel O-ring

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo de conicidade	BHTA_1	0
Código do material do corpo	BMC	Aço
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica e radial
Comprimento do corpo	LB_1	140 mm
Comprimento funcional	LF_1	140 mm
Diâmetro da conexão	DCONMS	80 mm
Diâmetro do corpo	BD_1	120 mm
Diâmetro do parafuso circular	DBC_1	101.6 mm
Direção da interface de adaptação da máquina	ADINTMS	Coromant Capto (parafuso e segmento fixação) — tamanho C8
Direção de interface de adaptação da peça	ADINTWS_1	Mandrilamento eixo porta-fresa -2 chaveta acionamentos — métrica: 33
Largura funcional	WF_1	0 mm
Numero standard	STDNO	ISO26623-1
Pressão de refrigeração	CP	70 mm
Propriedade antivibração	DPC	Não
Sensor embutido	SEP	Não
Tipo código de saída de refrigeração	CXSC_1	Saída axial concêntrica
Torque	TQ_1	35 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
