C6-R820D-103-4-062

Coromant Capto® para corpo da ferramenta CoroBore® BR30

Item de adaptação de ferramentas de mandrilar. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: C6-R820D-103-4-062
Código compactado: C6-R820D-103-4-062
Material ID: 7591864
Família: Adaptação
Tipo: Adaptador de mandrilar com simetria de rotação
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 1,77 kg
EAN: 7323223833532
NCM: 846693
UNSPSC: 23241601
eCl@ss 13: 21181290
Origem: DE
Lançamento: 22/09/2018
CoroPak de lançamento: 18.2

Arquivos CAD

Itens inclusos

4 × 3212 010-360 Parafuso
4 × 3846 010-033 Mola prato

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

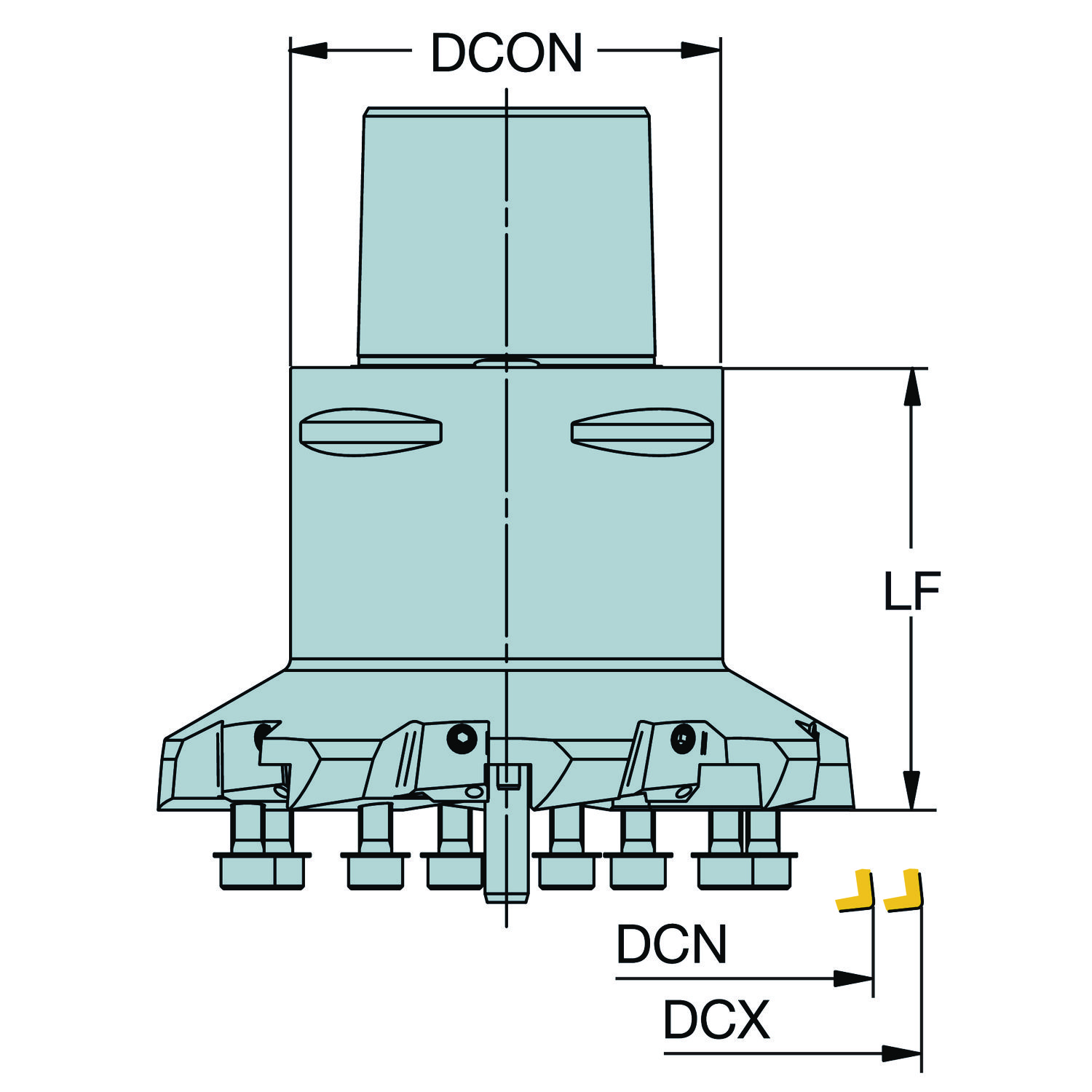

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo de conicidade	BHTA_1	0
Código do material do corpo	BMC	Aço
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento do corpo	LB_1	62 mm
Comprimento funcional	LF_1	62 mm
Diâmetro da conexão	DCONMS	63 mm
Diâmetro de corte máximo	DCX	103 mm
Diâmetro do corpo	BD_1	78.1 mm
Diâmetro mínimo de corte	DCN	85 mm
Direção da interface de adaptação da máquina	ADINTMS	Coromant Capto (parafuso e segmento fixação) — tamanho C6
Direção de interface de adaptação da peça	ADINTWS_1	CoroBore 820 — tamanho D
Direção de interface de adaptação da peça	ADINTWS_2	CoroBore 820 — tamanho D
Direção de interface de adaptação da peça	ADINTWS_3	CoroBore 820 — tamanho D
Direção de interface de adaptação da peça	ADINTWS_4	CoroBore 820 — tamanho D
Largura funcional	WF_1	21.95 mm
Numero standard	STDNO	ISO26623-1
Pressão de refrigeração	CP	70 mm
Propriedade antivibração	DPC	Não
Sensor embutido	SEP	Não
Tipo código de saída de refrigeração	CXSC_1	Saída axial inclinada
Tipo código de saída de refrigeração	CXSC_2	Saída axial inclinada
Tipo código de saída de refrigeração	CXSC_3	Saída axial inclinada
Torque	TQ_1	16 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
