C6-CCLNR-45065-12IC — Foto do produto

Foto do produto

Ferramentas · Torneamento — intercambiável

C6-CCLNR-45065-12IC

T-Max®, unidade de corte para torneamento

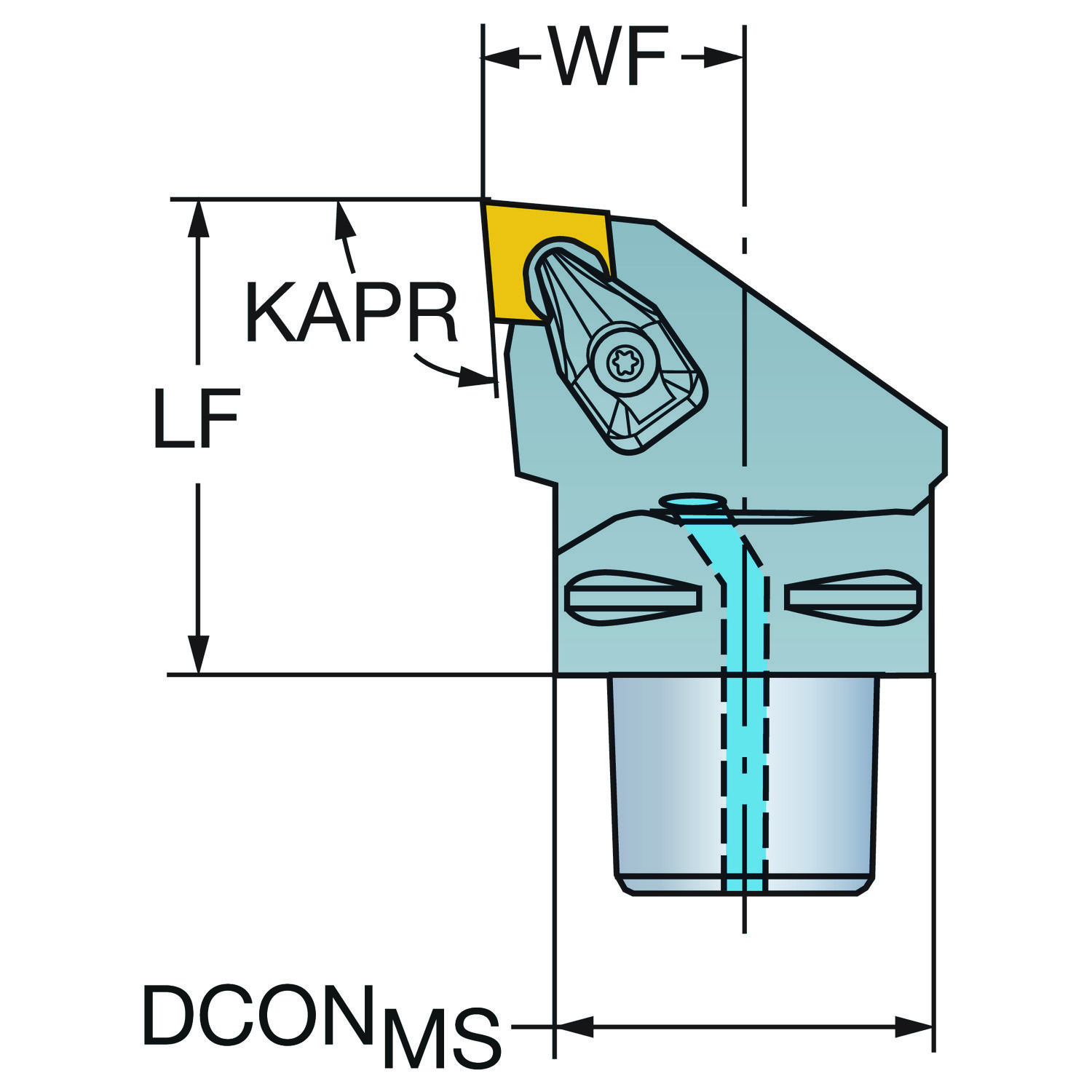

Ferramenta para torneamento · comprimento funcional 65 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Descontinuado

Ver o substituto: C6-CCLNR-45065-12-4

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Produto descontinuado.

A Sandvik Coromant indica no lugar:

C6-CCLNR-45065-12-4 — Unidade de corte T-Max® para torneamento

Sistema de fixação diferente x o produto original, mas compatível com a pastilhas originais

Dados principais

Código ISO
C6-CCLNR-45065-12IC
Código compactado
C6-CCLNR-45065-12IC
Material ID
5729673
Família
Ferramentas
Tipo
Torneamento — intercambiável
Peso unitário
1,32 kg
EAN
10769710
UNSPSC
27112809
eCl@ss 13
21181008
CoroPak de lançamento
94.3

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
Ângulo da aresta de corte da ferramenta KAPR_1 95
Ângulo da ponta da pastilha EPSR 80
Ângulo de ataque da ferramenta PSIR -5
Ângulo de inclinação LAMS -4
Ângulo de saída ortogonal GAMO -5
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 0
Balanço máximo OHX 65 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 12
Código do tamanho do assento da pastilha SSC_N 1/2
Código do tipo de fixação MTP Grampo sobre a pastilha
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento funcional LF 65 mm
Comprimento total OAL 103 mm
Diâmetro da conexão DCONMS 63 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C6
Identificação da pastilha padrão MIID CNGN 12 07 08
Largura funcional WF 45 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CNGN 120708
Peso do item WT 1.32 kg
Pressão de refrigeração CP 40 bar
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC Saída descentralizada com bicos ajustáveis
Torque TQ 7.5 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
