Sandvik Coromant · Catálogo · Adaptação · Adaptador estacionário · Angular

C6-APBA-80068-45 — Foto do produto

Foto do produto

Adaptação · Adaptador estacionário — angular

C6-APBA-80068-45

Adaptador Coromant Capto® para fixação de lâminas

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
C6-APBA-80068-45
Código compactado
C6-APBA-80068-45
Material ID
5954915
Família
Adaptação
Tipo
Adaptador estacionário — angular
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
5,57 kg
EAN
25954915
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022002
Origem
DE
Lançamento
22/02/2011
CoroPak de lançamento
11.1

Arquivos CAD

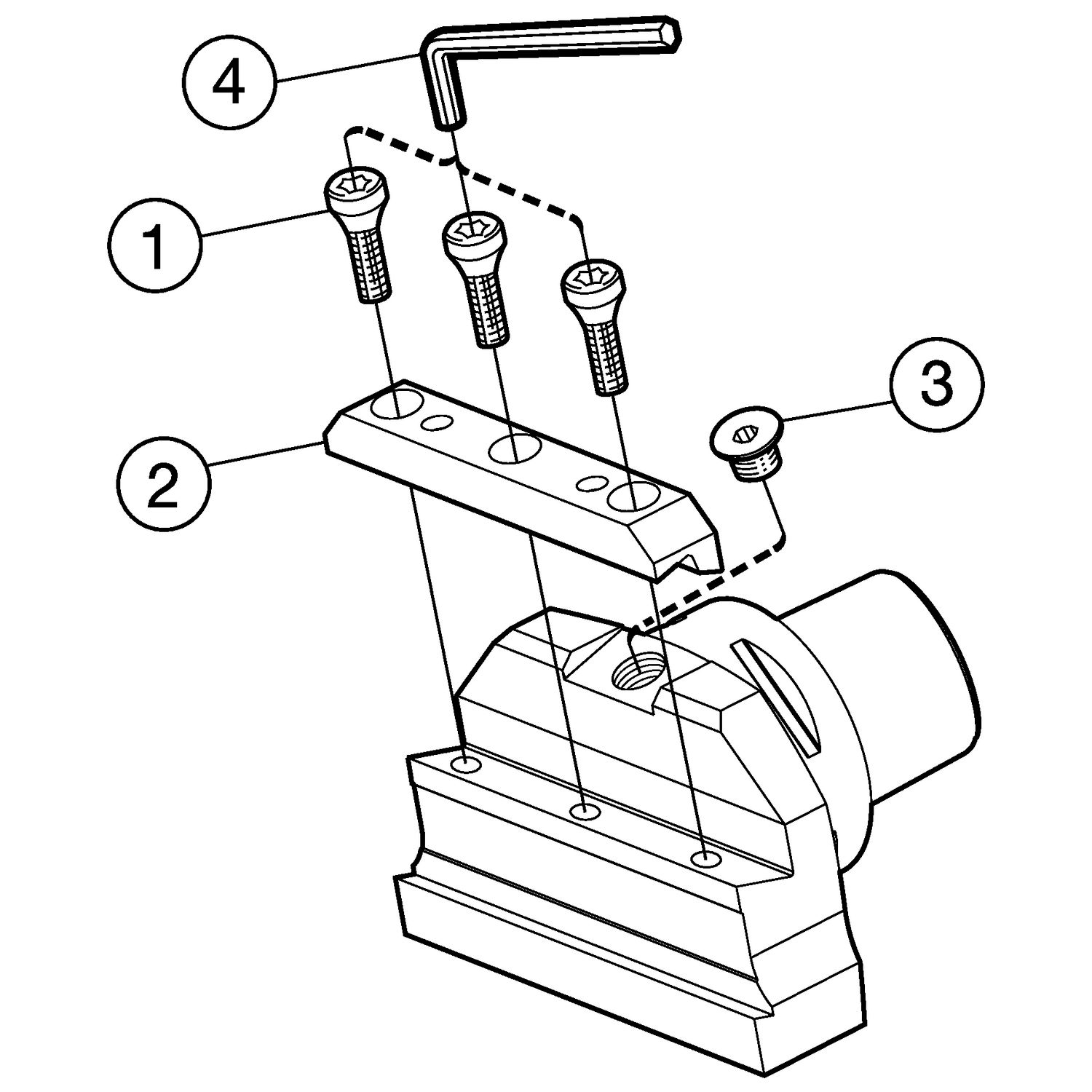

Itens inclusos

  • 4 × 3212 010-412 Parafuso
  • 1 × 5412 120-03 Grampo
  • 1 × 5519 055-01 Tampão
  • 1 × 3021 010-060 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

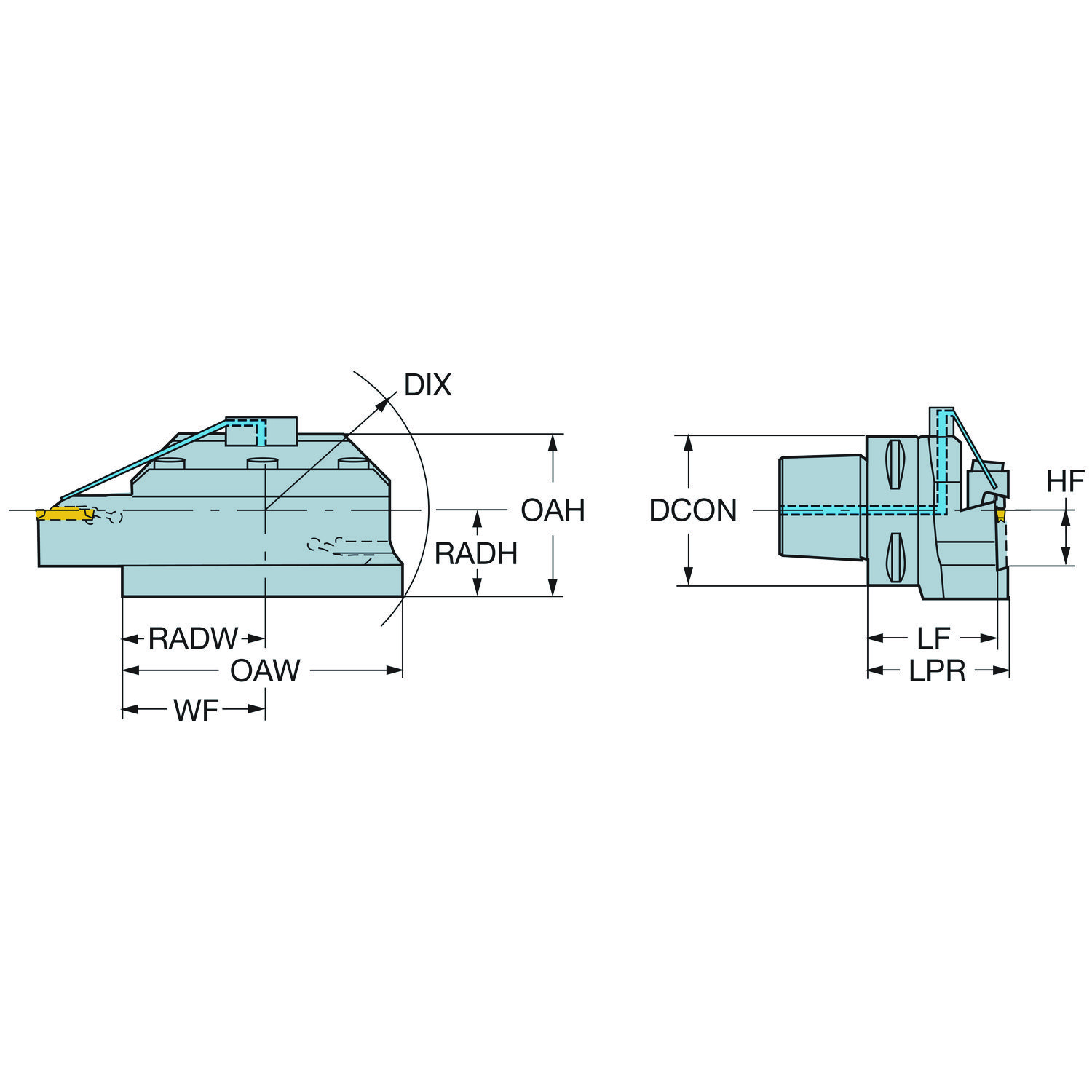

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 45 mm
Altura funcional HF_2 45 mm
Altura total OAH 114 mm
Balanço máximo OHX 60.5 mm
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento da saliência LPR 67.7 mm
Comprimento funcional LF_1 60.5 mm
Comprimento funcional LF_2 60.5 mm
Diâmetro da conexão DCONMS 63 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C6
Direção de interface de adaptação da peça ADINTWS Corte off e canais lâmina — tamanho 45
Largura funcional WF_1 80 mm
Largura funcional WF_2 80 mm
Largura total OAW 160 mm
Pressão de refrigeração CP 80 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Neutro
Tipo código de saída de refrigeração CXSC Saída axial inclinada com bico ajustável

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
