Ferramentas · Corte e canal radial — intercambiável

C5-RF151.23-35075-50

Unidade de corte T-Max® Q-Cut para cortes e canais

Ferramenta para torneamento · comprimento funcional 75 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Substituto equivalente

Itens que a Sandvik Coromant indica como equivalentes a este (diferente da substituição oficial):

Dados principais

Código ISO
C5-RF151.23-35075-50
Código compactado
C5-RF151.23-35075-50
Material ID
5728638
Família
Ferramentas
Tipo
Corte e canal radial — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
734 g
EAN
10494315
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181012
Origem
SE
Lançamento
28/01/1991
CoroPak de lançamento
91.1

Arquivos CAD

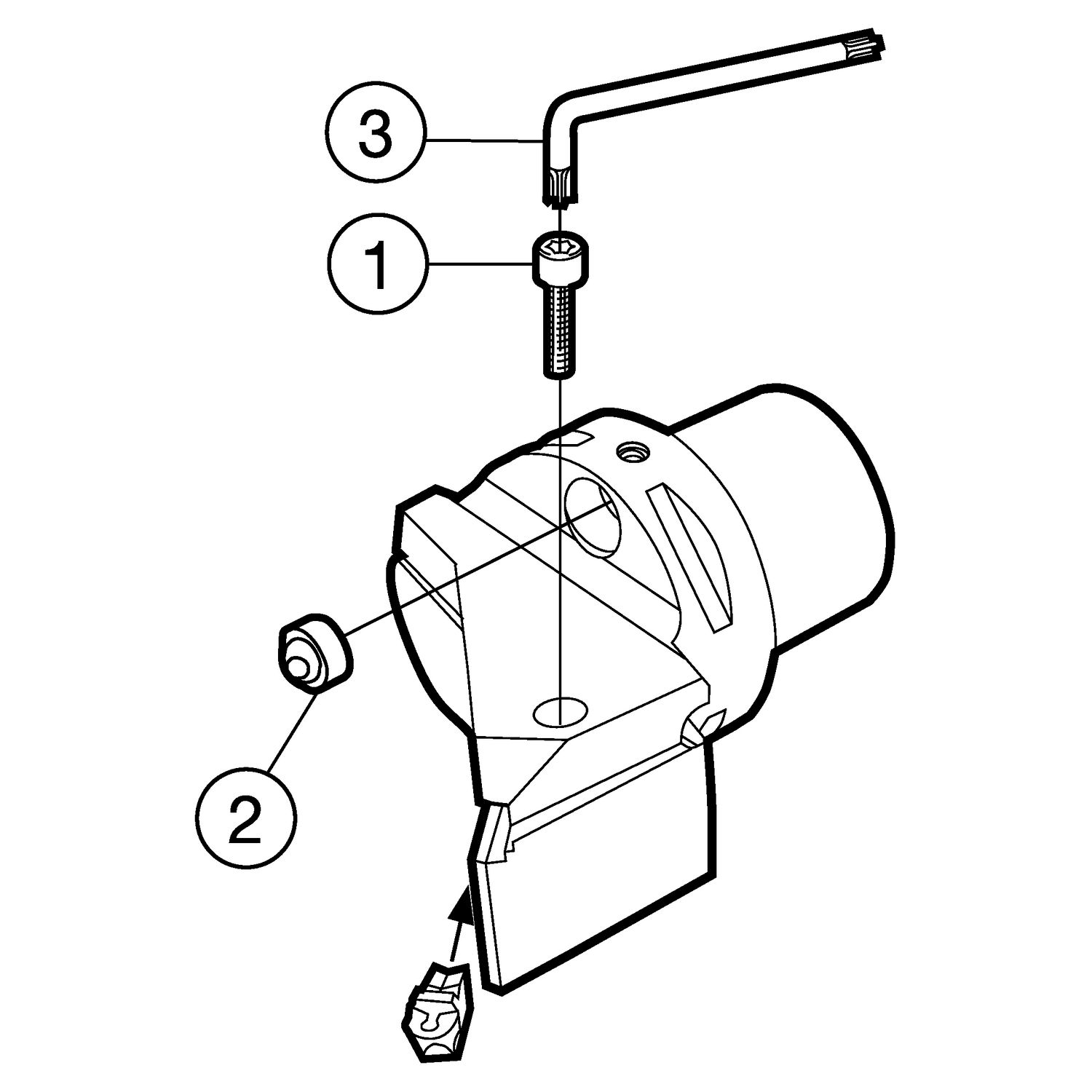

Itens inclusos

  • 1 × 3212 012-360 Parafuso de fixação
  • 1 × 5691 029-02 Bico
  • 1 × 5680 084-16 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

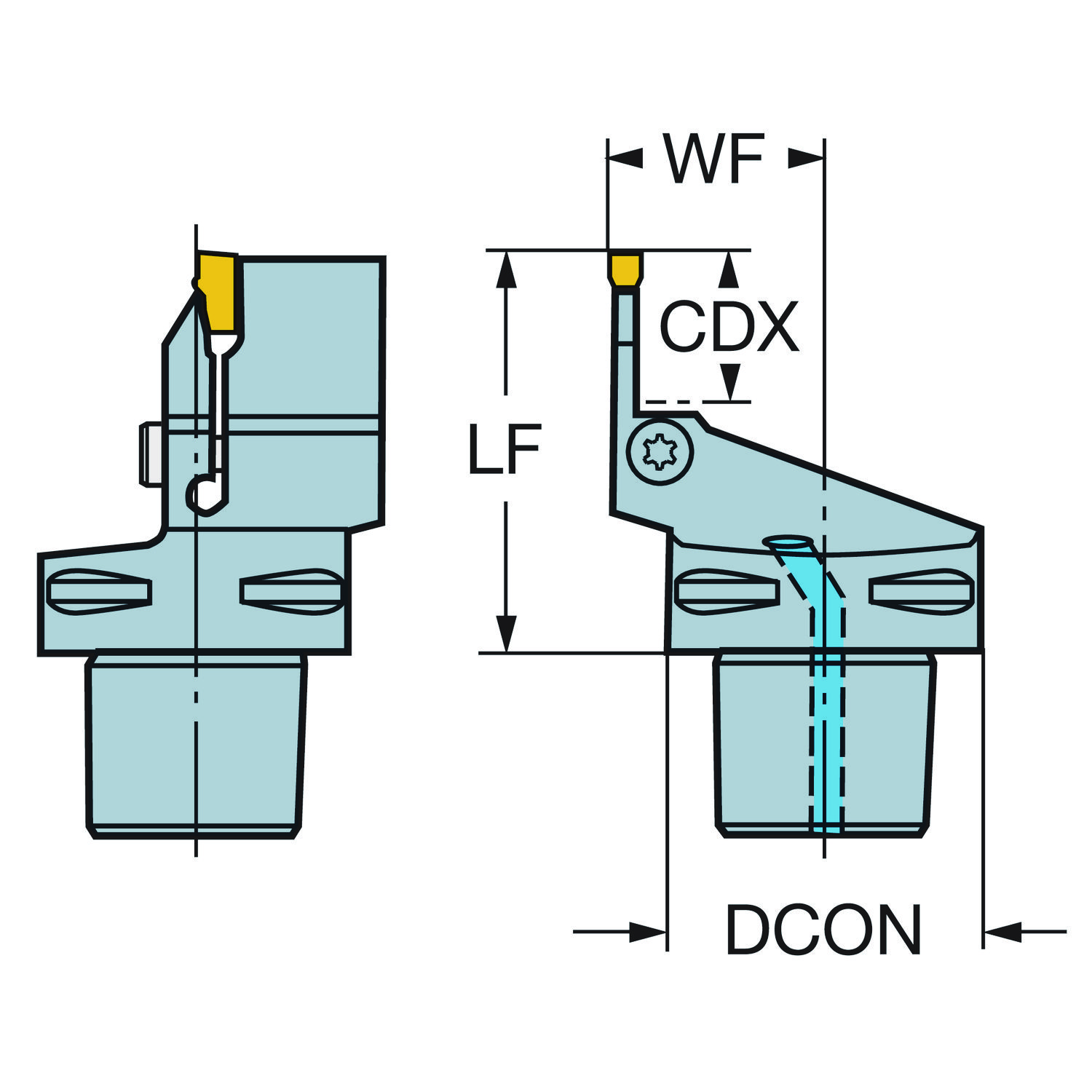

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Balanço máximo OHX 75 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 50
Código do tamanho do assento da pastilha SSC_N 50
Código do tipo de fixação MTP Grampo sobre a pastilha
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento funcional LF 75 mm
Comprimento total OAL 105 mm
Diâmetro da conexão DCONMS 50 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C5
Largura de corte CW 5 mm
Largura funcional WF 35 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER Q-Cut — tamanho 50 (N151.2-500-5E)
Peso do item WT 0.734 kg
Pressão de refrigeração CP 10 bar
Pressão de refrigeração CP 10 mm
Profundidade máxima de corte CDX 32 mm
Sensor embutido SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC Saída axial inclinada com bico ajustável
Torque TQ 5 Nm
Torque TQ 5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
