Adaptação · Adaptador de mandrilar com simetria de rotação

C5-BR20-F-050

Coromant Capto® para corpo da ferramenta CoroBore® BR20

Item de adaptação de ferramentas de mandrilar. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C5-BR20-F-050.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C5-BR20-F-050
Código compactado
C5-BR20-F-050
Material ID
7216829
Família
Adaptação
Tipo
Adaptador de mandrilar com simetria de rotação
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
874 g
EAN
7323221654689
NCM
846693
UNSPSC
23241601
eCl@ss 13
21181290
Origem
DE
Lançamento
19/02/2017
CoroPak de lançamento
17.1

Arquivos CAD

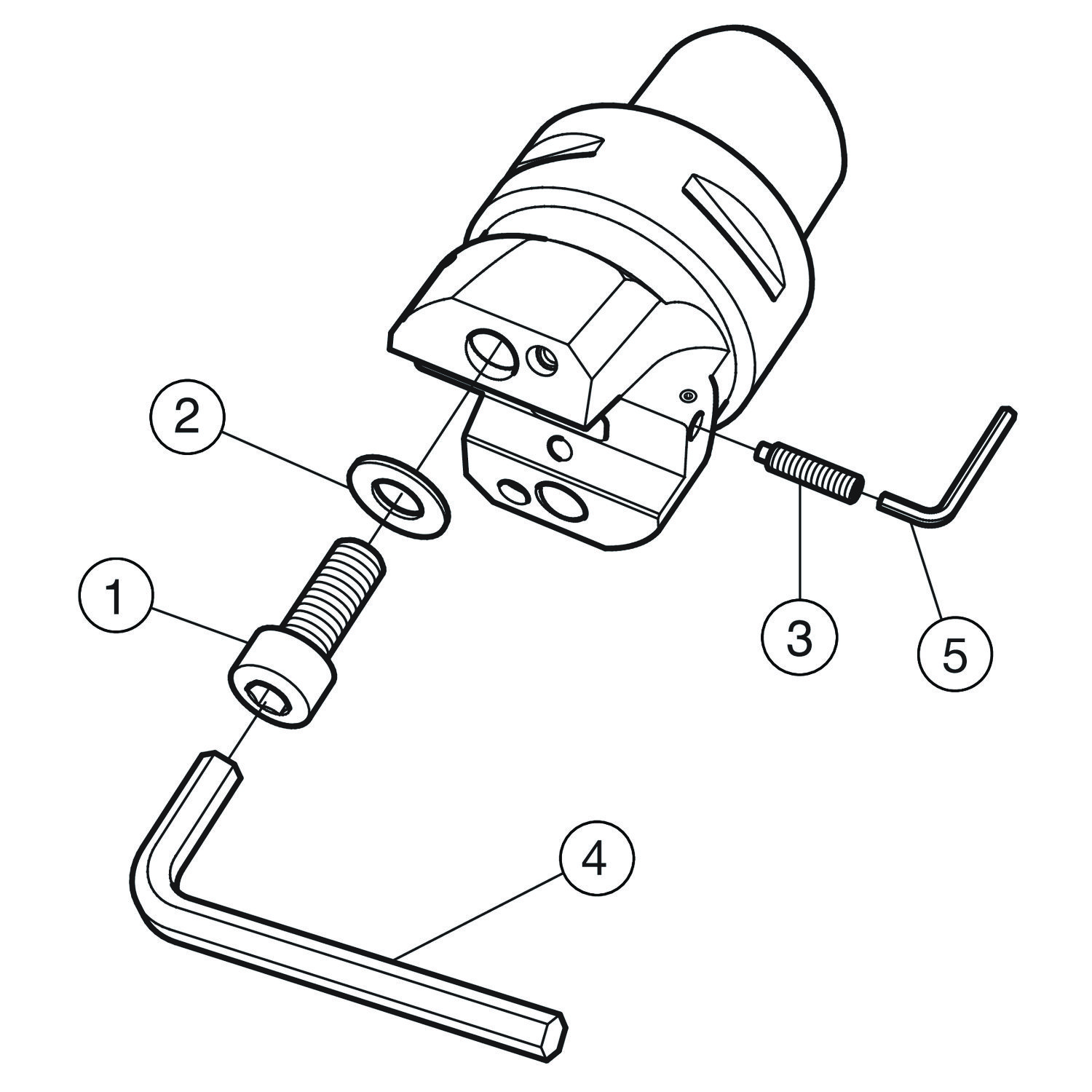

Itens inclusos

  • 2 × 3212 010-461 Parafuso
  • 2 × 3846 010-069 Mola prato
  • 2 × 3214 020-260 Parafuso sem cabeça

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

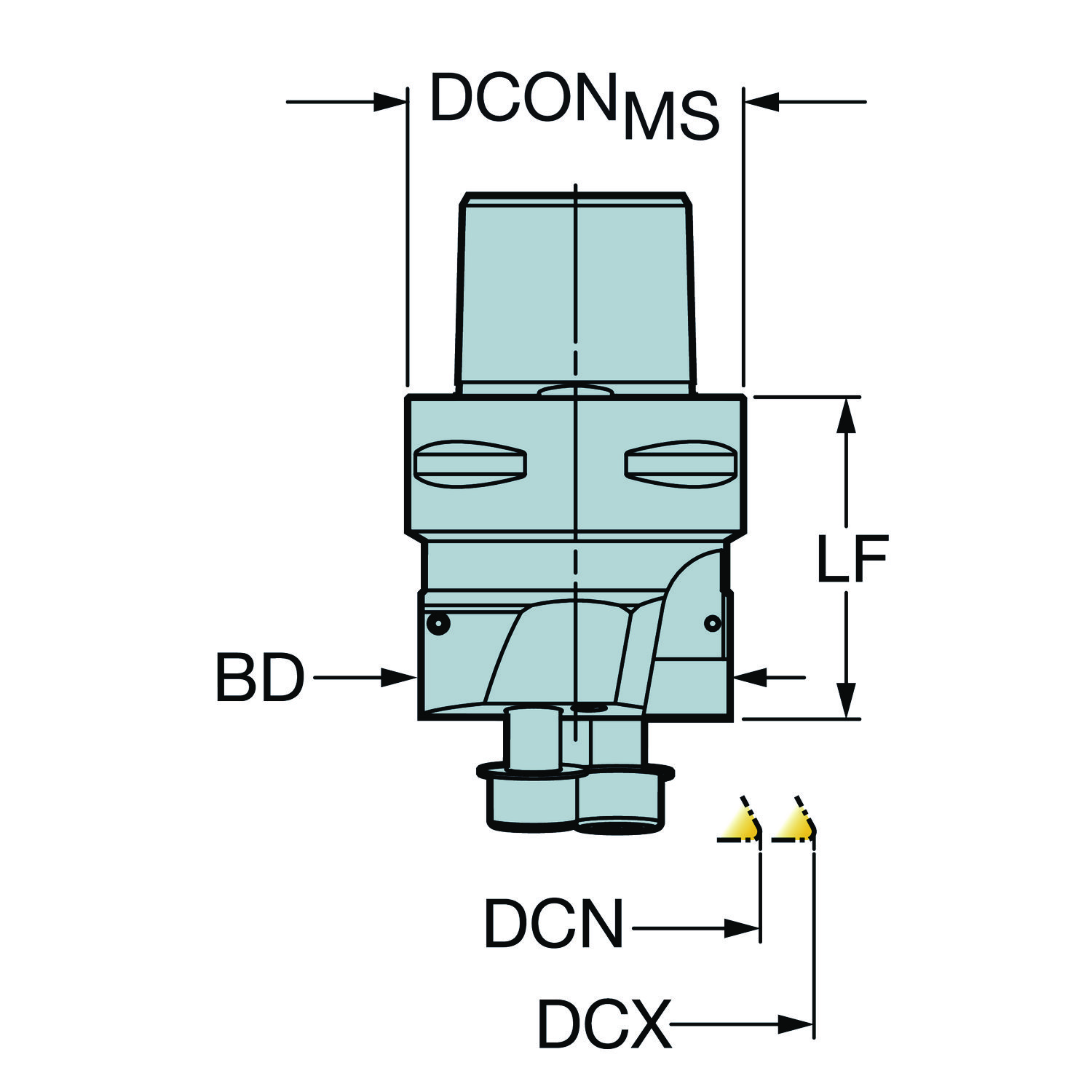

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento do corpo LB_1 50 mm
Comprimento funcional LF_1 50 mm
Comprimento funcional LF_2 49.7 mm
Diâmetro da conexão DCONMS 50 mm
Diâmetro de corte máximo DCX 90 mm
Diâmetro do corpo BD_1 62 mm
Diâmetro mínimo de corte DCN 70 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C5
Direção de interface de adaptação da peça ADINTWS_1 BR20 corrediça — tamanho F (lado A)
Direção de interface de adaptação da peça ADINTWS_2 BR20 corrediça — tamanho F (lado B)
Largura funcional WF_1 8 mm
Largura funcional WF_2 8 mm
Numero standard STDNO ISO26623-1
Pressão de refrigeração CP 70 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Tipo código de saída de refrigeração CXSC_1 Saída axial concêntrica
Tipo código de saída de refrigeração CXSC_2 Saída axial concêntrica
Torque TQ_1 75 mm
