Adaptação · Adaptador estacionário — angular

C4-151.2-25040-21

Adaptador Coromant Capto® para fixação de lâminas

Item de adaptação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Descontinuado

Pedir alternativa à engenharia

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Pedir alternativa

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C4-151.2-25040-21.

Troca rápida para centros de torneamento — Coromant CaptoFolder · Sandvik Coromant · PDFCoromant Capto — Spindle Clamping Set Handbook (EN)Manual · Sandvik Coromant · PDFTroca rápida — melhor utilização da máquinaFolder · Sandvik Coromant · PDFFerramentas para torneamento 2020Catálogo · Sandvik Coromant · PDFSilent Tools Plus with Capto flyerCatálogo · CoroPak 26.2 · Sandvik Coromant · ler no siteSilent Tools Plus CaptoApresentação · CoroPak 26.2 · Sandvik Coromant · ler no siteCoromant Capto DTH PlusApresentação · CoroPak 19.2 · Sandvik Coromant · ler no siteH1-140301-CoromantCapto-QuickChange PorApresentação · CoroPak 14.1 · Sandvik Coromant · ler no site

Vídeos

Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTubeBT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTubeBT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTubeCoromant Capto® C10 - Heavy turning solution from Sandvik CoromantSandvik Coromant · YouTubeCoromant Capto Quick Change -- Reduced set up timesSandvik Coromant · YouTubeCoromant Capto Quick Change Driven Tools - Sandvik CoromantSandvik Coromant · YouTube

Biblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C4-151.2-25040-21
Código compactado
C4-151.2-25040-21
Material ID
5727711
Família
Adaptação
Tipo
Adaptador estacionário — angular
Peso unitário
0,682 kg
EAN
80015546
UNSPSC
27112807
eCl@ss 13
21022002
Lançamento
05/11/1990
CoroPak de lançamento
90.3

Arquivos CAD

A fábrica não publica DXF 2D para este item.

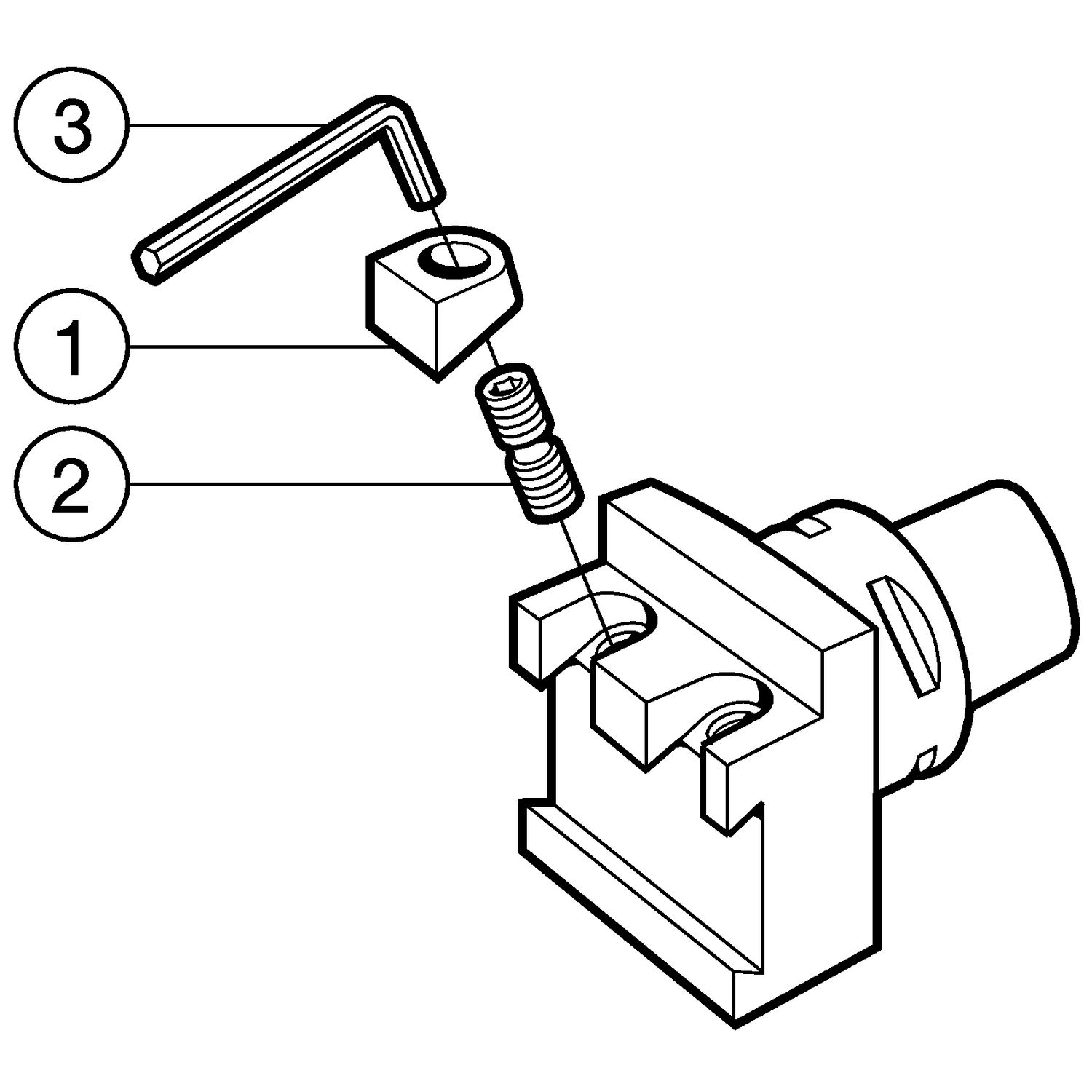

Itens inclusos

  • 2 × 150.2-820 Grampo
  • 2 × 269-833 Parafuso de fixação

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

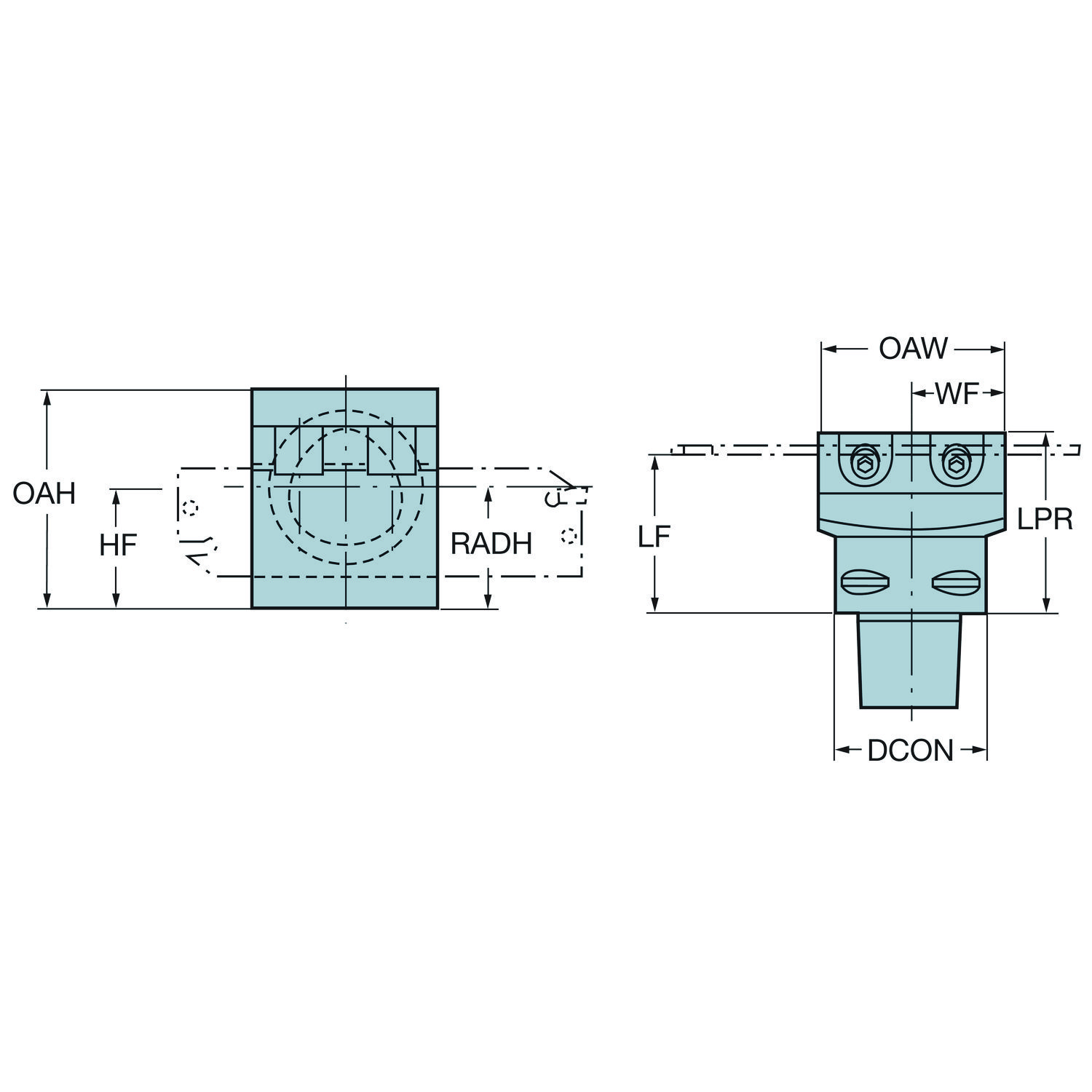

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 21.4 mm
Altura funcional HF_2 21.4 mm
Altura radial do corpo RADH 29.972 mm
Altura total OAH 55 mm
Balanço máximo OHX 40.25 mm
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento da saliência LPR 45.25 mm
Comprimento funcional LF_1 40.25 mm
Comprimento funcional LF_2 40.25 mm
Comprimento total OAL 69.25 mm
Diâmetro da conexão DCONMS 40 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C4
Direção de interface de adaptação da peça ADINTWS Corte off e canais lâmina — tamanho 21
Largura funcional WF_1 69.342 mm
Largura funcional WF_2 69.342 mm
Largura total OAW 50 mm
Peso do item WT 0.682 kg
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Neutro
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
