Adaptação · Adaptador de mandrilar com simetria de rotação

C3-R825B-AAC031A

Coromant Capto® para corpo da ferramenta CoroBore® 825

Item de adaptação de ferramentas de mandrilar. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C3-R825B-AAC031A.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C3-R825B-AAC031A
Código compactado
C3-R825B-AAC031A
Material ID
5727145
Família
Adaptação
Tipo
Adaptador de mandrilar com simetria de rotação
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
270,2 g
EAN
11880875
NCM
846693
UNSPSC
23241601
eCl@ss 13
21181290
Origem
DE
Lançamento
09/08/2004
CoroPak de lançamento
04.2

Arquivos CAD

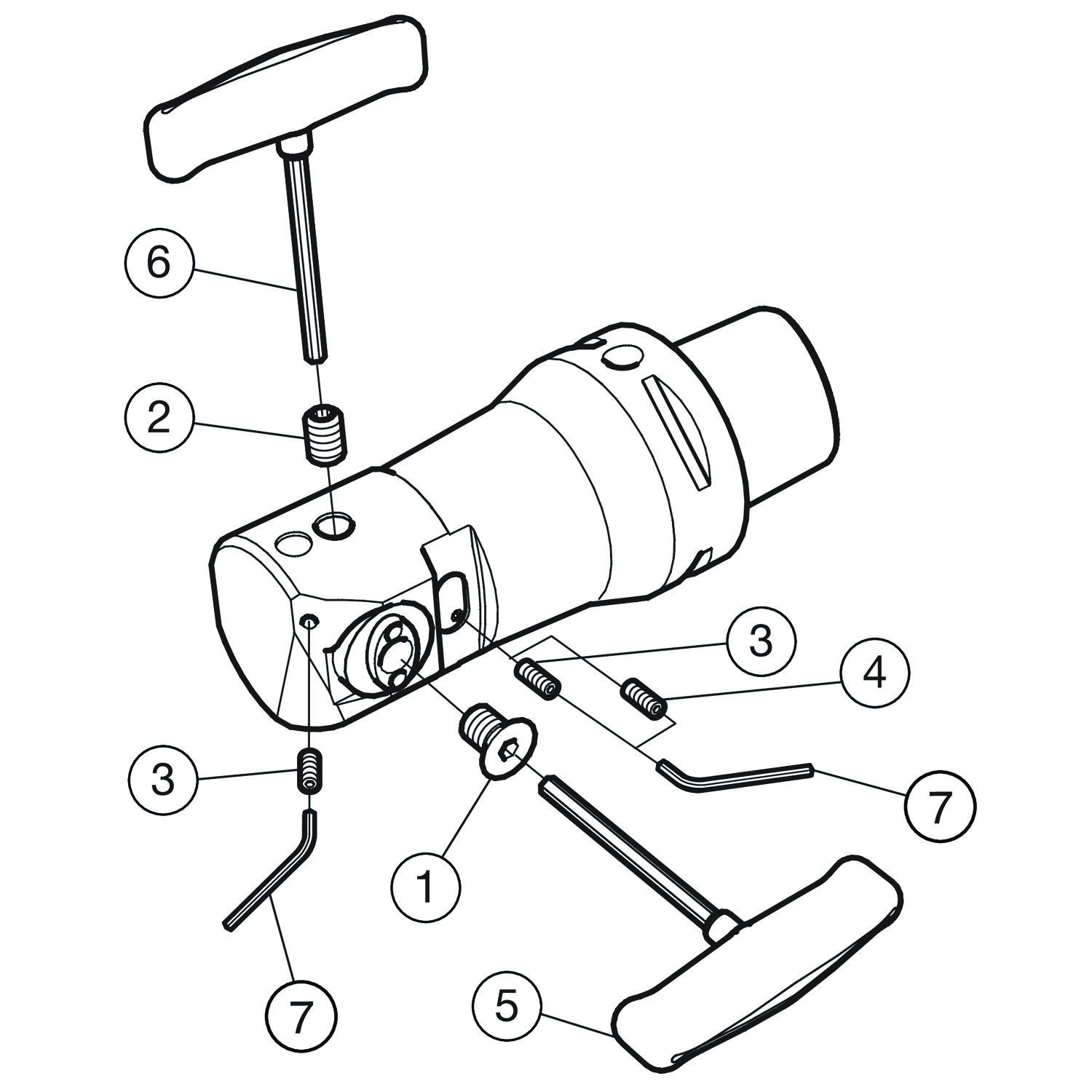

Itens inclusos

  • 1 × 5513 010-07 Parafuso do cartucho
  • 1 × 5519 026-12 Parafuso de trava
  • 1 × 3214 010-100 Parafuso de refrigeração

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

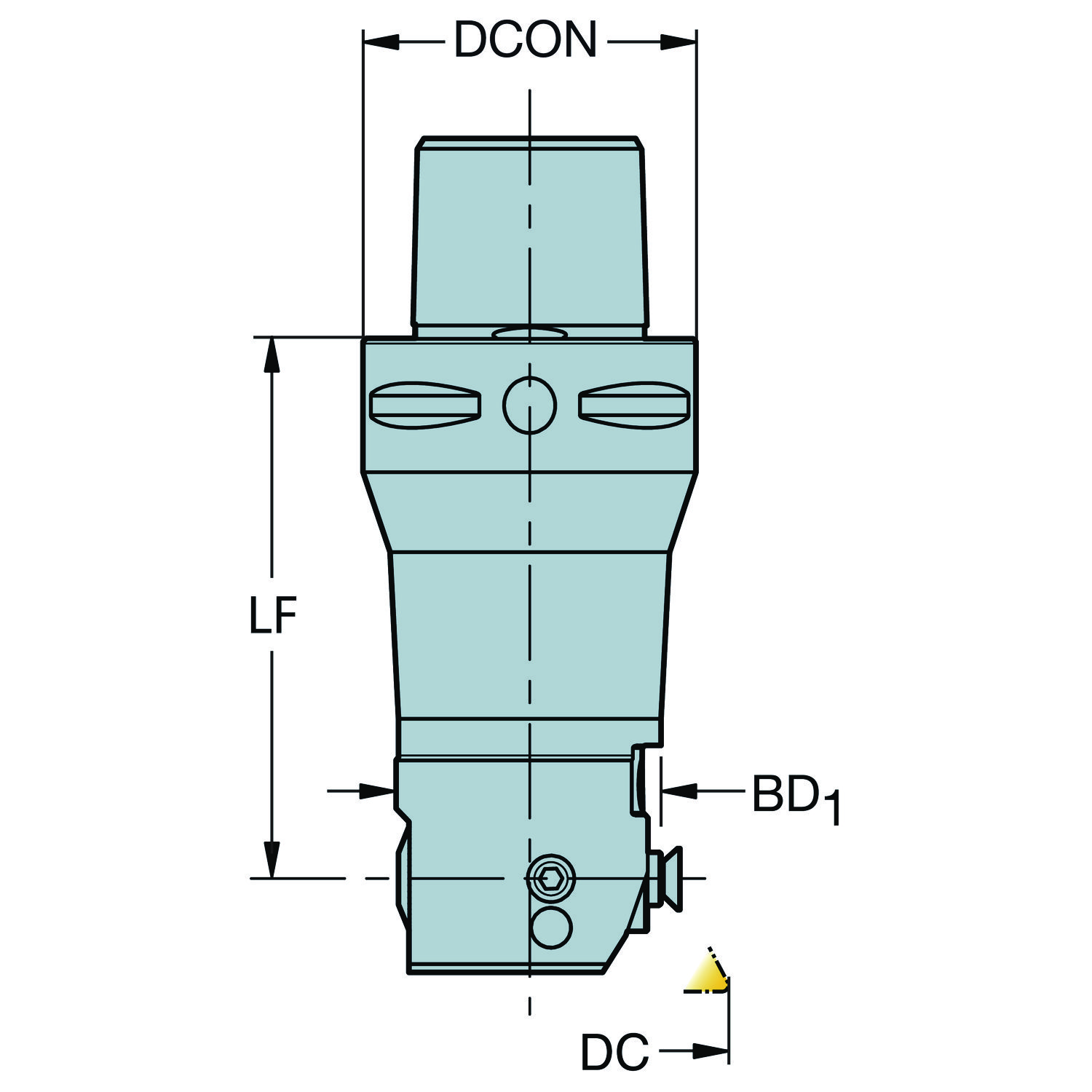

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Bolso para chip de dados DCP Não
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento do corpo LB_1 45 mm
Comprimento funcional LF_1 31 mm
Comprimento total OAL 64 mm
Diâmetro da conexão DCONMS 32 mm
Diâmetro de corte máximo DCX 45 mm
Diâmetro do corpo BD_1 32 mm
Diâmetro mínimo de corte DCN 35 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C3
Direção de interface de adaptação da peça ADINTWS_1 CoroBore 825 — tamanho B
Largura funcional WF_1 10.5 mm
Limite máximo de ajuste ADJLX 5 mm
Numero standard STDNO ISO26623-1
Peso do item WT 0.2702 kg
Pressão de refrigeração CP 70 bar
Pressão de refrigeração CP 70 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Tipo código de saída de refrigeração CXSC_1 Saída axial inclinada

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
