Ferramentas · Torneamento de rosca — intercambiável

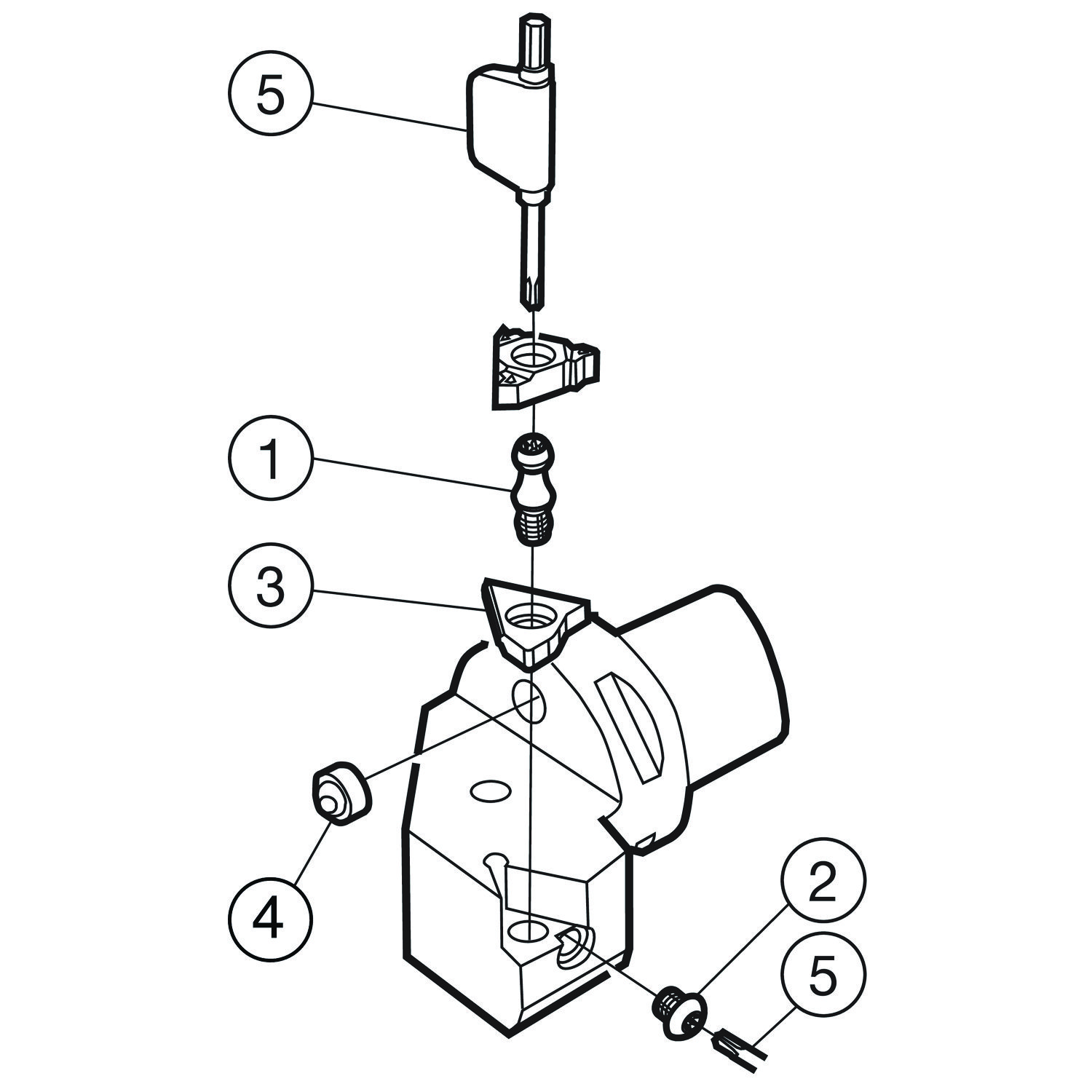

C3-L166.4FG-22040-16

T-Max® U-Lock, unidade de corte para torneamento de roscas

Ferramenta para torneamento · comprimento funcional 40 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Descontinuado

Ver o substituto: C3-266LFG-22040-16

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Produto descontinuado.

A Sandvik Coromant indica no lugar:

C3-266LFG-22040-16 — Unidade de corte CoroThread® 266 para torneamento de roscas

Não é compatível com pastilhas relacionadas ao produto original.

Ver o substituto

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C3-L166.4FG-22040-16.

Troca rápida para centros de torneamento — Coromant CaptoFolder · Sandvik Coromant · PDFCoromant Capto — Spindle Clamping Set Handbook (EN)Manual · Sandvik Coromant · PDFTroca rápida — melhor utilização da máquinaFolder · Sandvik Coromant · PDFFerramentas para torneamento 2020Catálogo · Sandvik Coromant · PDFCoroTap 100 e 400 — rosqueamento de alumínioApresentação de produto · Roscamento · 13 slides · mesma operaçãoCoroThread Mill 500 — fresamento de roscasApresentação de produto · Roscamento · 20 slides · mesma operaçãoCoroTap 100 com geometria -PM — roscamento em ISO PApresentação de produto · Roscamento · 19 slides · mesma operaçãoSilent Tools Plus with Capto flyerCatálogo · CoroPak 26.2 · Sandvik Coromant · ler no siteSilent Tools Plus CaptoApresentação · CoroPak 26.2 · Sandvik Coromant · ler no siteCoromant Capto DTH PlusApresentação · CoroPak 19.2 · Sandvik Coromant · ler no siteH1-140301-CoromantCapto-QuickChange PorApresentação · CoroPak 14.1 · Sandvik Coromant · ler no site

Casos práticos da Hailtools

CoroChuck® 970Caso prático da Hailtools · Roscamento · com vídeo · mesma operaçãoCoroThread® 266Caso prático da Hailtools · Roscamento · com vídeo · mesma operação

Vídeos

Torneamento de roscas externasHailtools · Academia da Usinagem · YouTube · mesma operaçãoForças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTubeBT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTubeBT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTubeCoromant Capto® C10 - Heavy turning solution from Sandvik CoromantSandvik Coromant · YouTubeCoromant Capto Quick Change -- Reduced set up timesSandvik Coromant · YouTube

Biblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C3-L166.4FG-22040-16
Código compactado
C3-L166.4FG-22040-16
Material ID
5726827
Família
Ferramentas
Tipo
Torneamento de rosca — intercambiável
Peso unitário
0,176 kg
EAN
10903491
UNSPSC
27112809
eCl@ss 13
21181090
Lançamento
25/03/1996
CoroPak de lançamento
96.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor

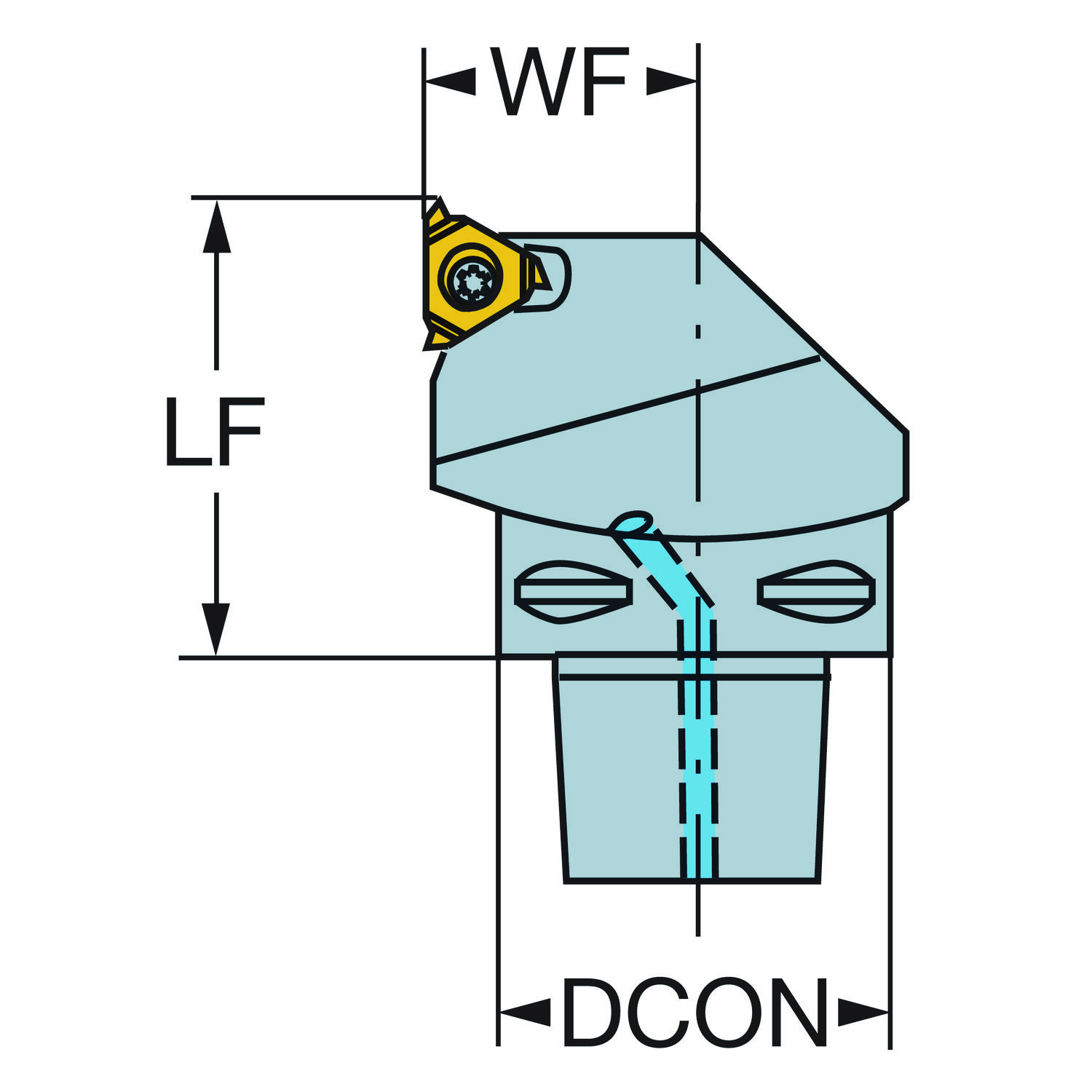

Altura funcional HF 0 mm
Ângulo da ponta da pastilha EPSR 60
Ângulo de correção de hélice da rosca THCA 1
Ângulo de folga axial ALP -10
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Balanço máximo OHX 40 mm
Código do tamanho do assento da pastilha SSC_M 16
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento funcional LF 40 mm
Comprimento total OAL 59 mm
Diâmetro da conexão DCONMS 32 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C3
Largura funcional WF 22 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER U-Lock — tamanho externo 16 (L166.0G-16)
Peso do item WT 0.176 kg
Pressão de refrigeração CP 10 bar
Sensor embutido SEP Não
Sentido HAND Esquerda
Torque TQ 1.7 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
