C3-391.68A-1-021068B

Coromant Capto® para corpo da ferramenta Duobore™

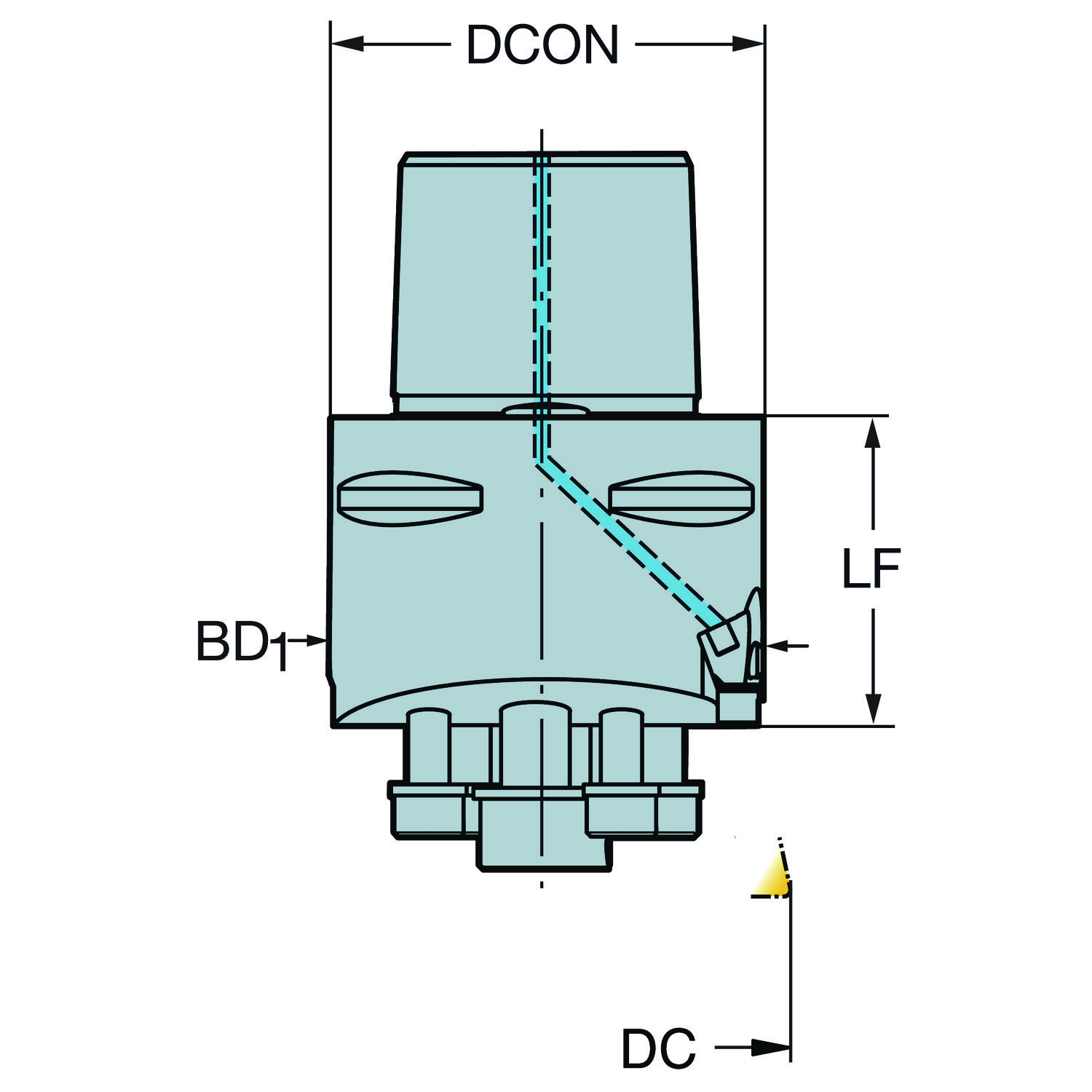

Adaptador para ferramenta de mandrilar. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sem reposição — só estoque

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

C3-BR20-A-066 — Coromant Capto® para corpo da ferramenta CoroBore® BR20

Não compatível com as ferramentas relacionadas ao produto original.

Dados principais

Código ISO: C3-391.68A-1-021068B
Código compactado: C3-391.68A-1-021068B
Material ID: 5726985
Família: Adaptação
Tipo: Adaptador de mandrilar com simetria de rotação
Peso unitário: 303,14 g
EAN: 12178736
UNSPSC: 23241601
eCl@ss 13: 21181290
Lançamento: 07/05/2018
CoroPak de lançamento: 06.2

Arquivos CAD

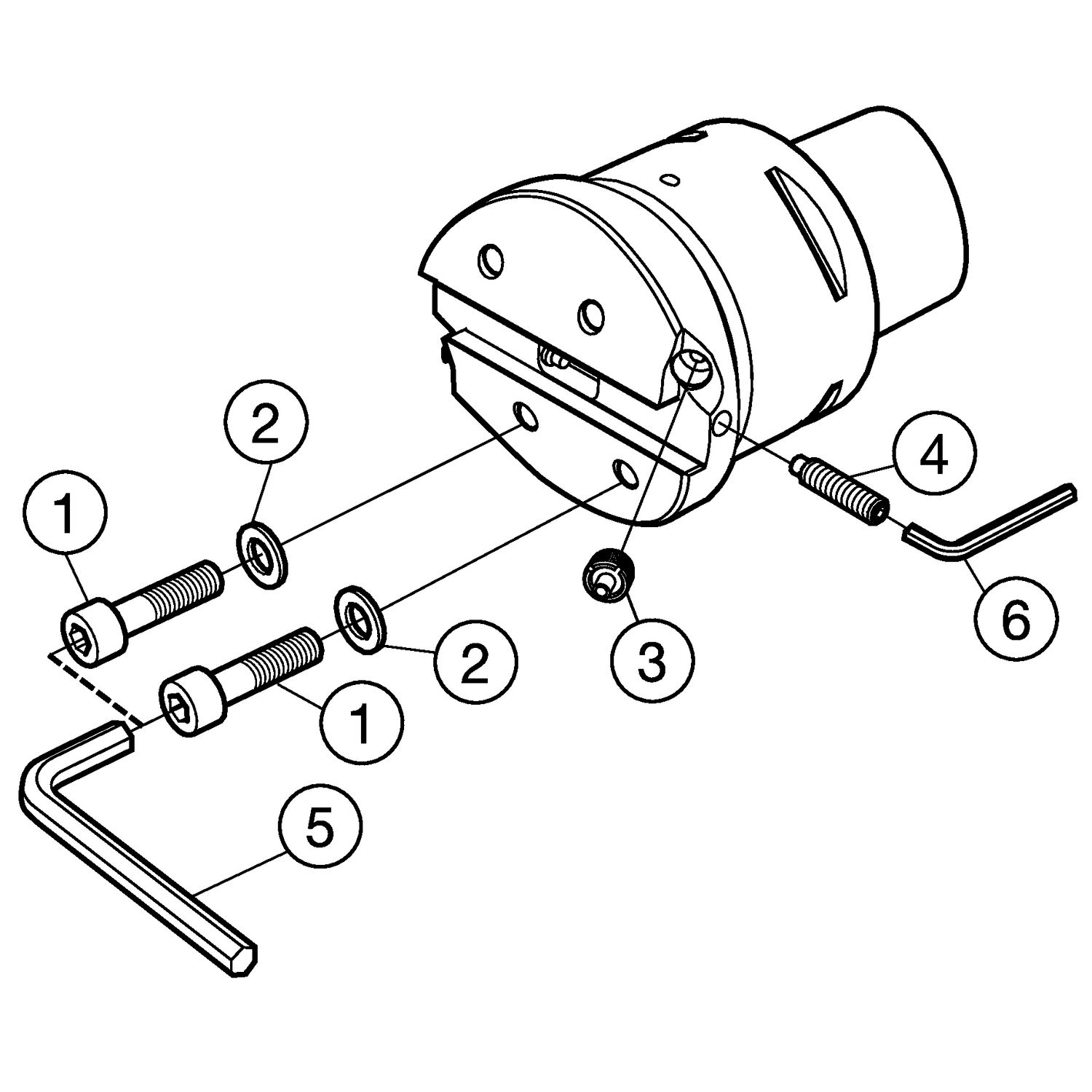

Itens inclusos

2 × 3212 010-299 Parafuso
2 × 3411 012-043 Arruela
2 × 5691 040-03 Bico
2 × 5514 060-09 Parafuso

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo de conicidade	BHTA_1	0
Ângulo de conicidade	BHTA_2	5.7
Ângulo de conicidade	BHTA_3	12
Bolso para chip de dados	DCP	Não
Código do material do corpo	BMC	Aço
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica e radial
Comprimento do corpo	LB_1	19 mm
Comprimento do corpo	LB_2	34.3 mm
Comprimento do corpo	LB_3	53 mm
Comprimento funcional	LF_1	68 mm
Comprimento total	OAL	87 mm
Diâmetro da conexão	DCONMS	32 mm
Diâmetro de corte máximo	DCX	32 mm
Diâmetro do corpo	BD_1	21 mm
Diâmetro do corpo	BD_2	21 mm
Diâmetro do corpo	BD_3	24 mm
Diâmetro mínimo de corte	DCN	25 mm
Direção da interface de adaptação da máquina	ADINTMS	Coromant Capto (parafuso e segmento fixação) — tamanho C3
Direção de interface de adaptação da peça	ADINTWS_1	Duobore corrediça — tamanho 1
Direção de interface de adaptação da peça	ADINTWS_2	Duobore corrediça — tamanho 1
Largura funcional	WF_1	1.5 mm
Numero standard	STDNO	ISO26623-1
Peso do item	WT	0.30314 kg
Pressão de refrigeração	CP	20 bar
Propriedade antivibração	DPC	Não
Sensor embutido	SEP	Não
Tipo código de saída de refrigeração	CXSC_1	Saída axial inclinada
Tipo código de saída de refrigeração	CXSC_2	Saída axial inclinada
Torque	TQ	4.8 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
