C2R-SL70-RK15AB

Cabeça de corte CoroCut® 2 para corte e usinagem de canais

Ferramenta para torneamento · comprimento funcional 18 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Cotação com a engenharia da Hailtools.

Recomendado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: C2R-SL70-RK15AB
Código compactado: C2R-SL70-RK15AB
Material ID: 8364128
Família: Ferramentas
Tipo: Corte e canal radial — intercambiável
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 0,23 kg
EAN: 7323227258805
NCM: 846610
UNSPSC: 27112809
eCl@ss 13: 21181090
Origem: IN
Lançamento: 26/02/2024
CoroPak de lançamento: 24.1

Arquivos CAD

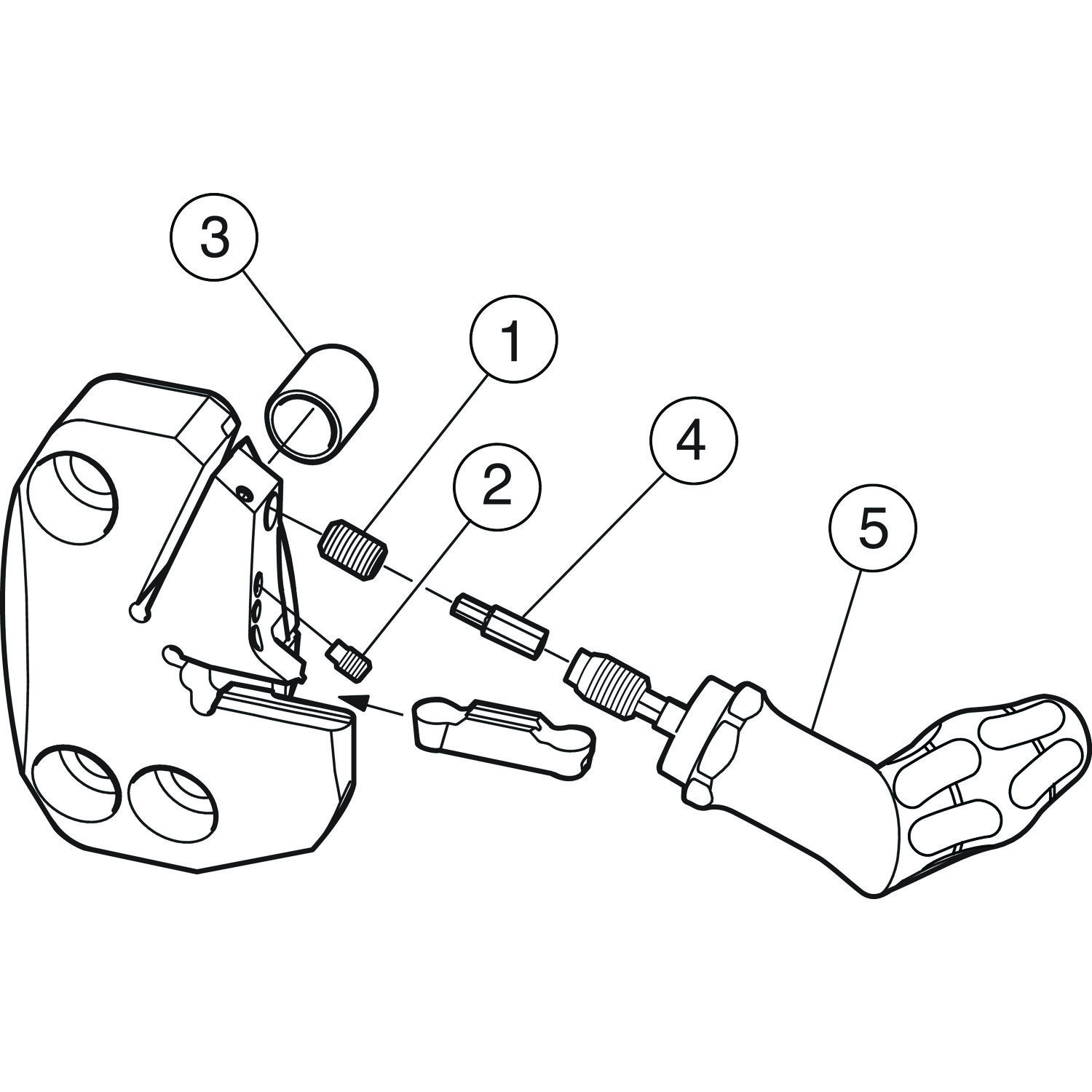

Itens inclusos

1 × 3214 010-306 Parafuso de fixação
3 × 5691 026-23 Bico de refrigeração
1 × 5552 058-04 Bucha-guia
1 × 5680 083-04 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada ↓

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver C2R-SL70-RK15AB em realidade aumentada

RA no celular

Modelo gerado do CAD da fábrica, em escala real · 1.473 triângulos.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

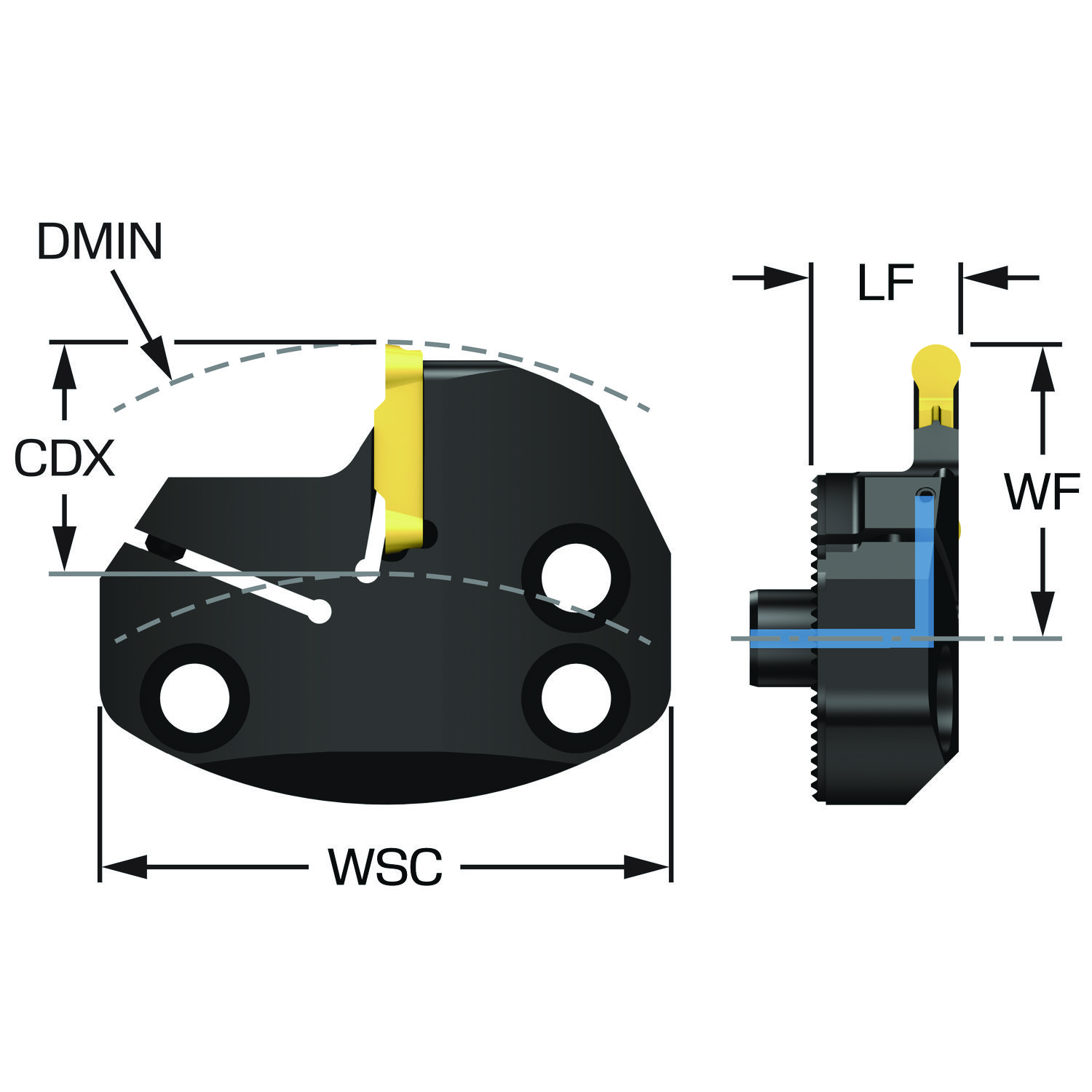

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HF	0 mm
Ângulo da aresta de corte da ferramenta	KAPR	93
Ângulo do corpo da ferramenta em relação à peça	BAWS	90
Balanço máximo	OHX	15 mm
Código do material do corpo	BMC	Aço
Código do tamanho do assento da pastilha	SSC_M	K
Código do tamanho do assento da pastilha	SSC_N	K
Código do tipo de fixação	MTP	Grampo sobre a pastilha
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento funcional	LF	18 mm
Comprimento total	OAL	25.8 mm
Diâmetro do corpo	BD	70 mm

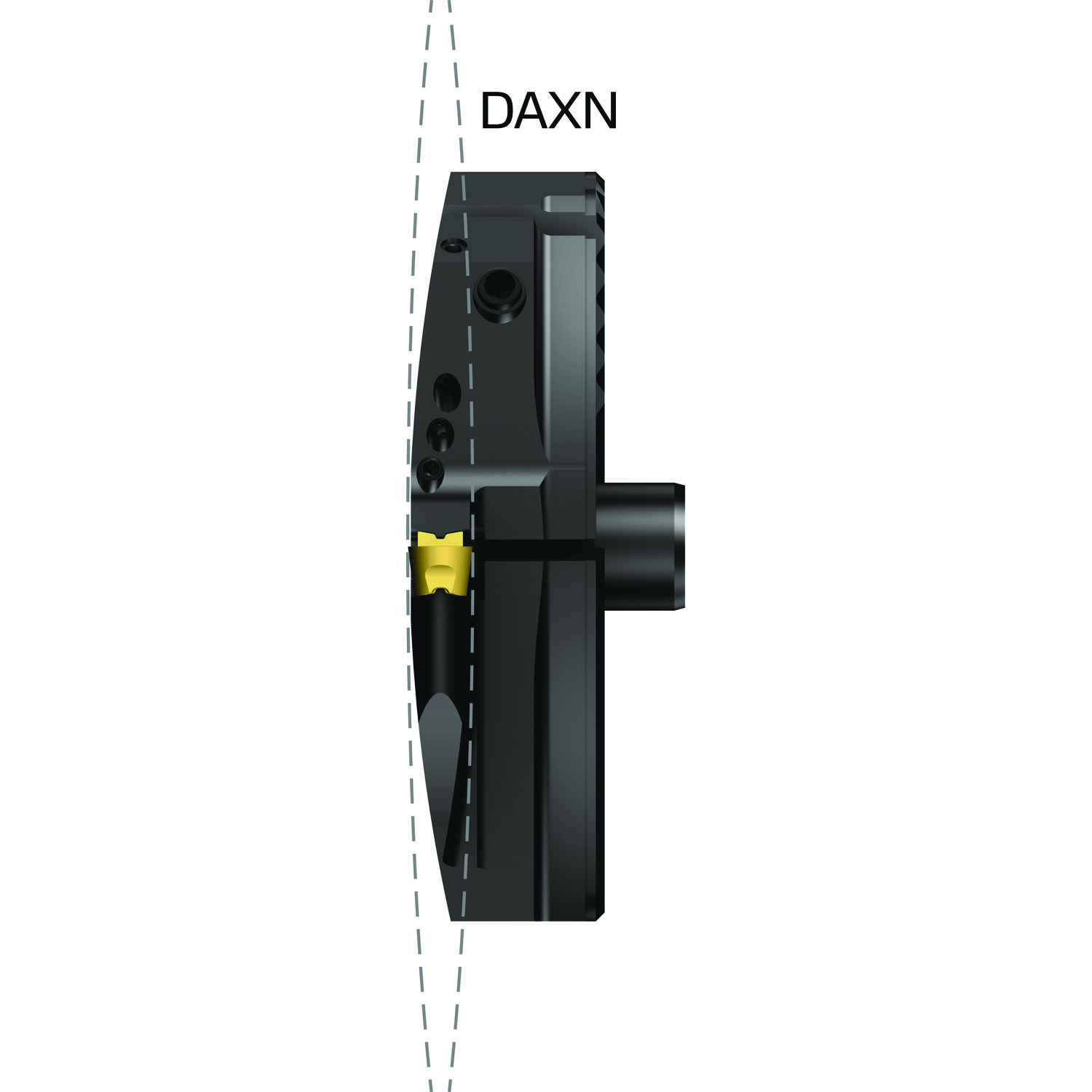

Diâmetro externo mínimo do canal axial	DAXN	320 mm
Diâmetro mínimo do furo	DMIN_1	120 mm
Diâmetro mínimo do furo	DMIN	120 mm
Direção da interface de adaptação da máquina	ADINTMS	SL cabeça (parafuso montado) — tamanho 70
Identificação da pastilha padrão	MIID	C2I-K2-0714-RM
Largura de corte	CW	7.14 mm
Largura funcional	WF	36 mm
Número de pastilhas	CICT	1
Parte 2 dos identificadores da interface da pastilha	CUTINT_MASTER	CoroCut 2 — tamanho K (C2I-K2-0714-RM)
Pressão de refrigeração	CP	80 mm
Sensor embutido	SEP	Não
Sentido	HAND	Direita
Tipo código de saída de refrigeração	CXSC	Saída axial inclinada direcionada com bico
Tipo de alimentação da saída de refrigerante	CXST	Acima da aresta de corte
Torque	TQ	2 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
