Ferramentas · Corte e canal radial — intercambiável

C2R-CC5-LD08GB

Unidade de corte CoroCut® 2 para corte e usinagem de canais

Ferramenta para torneamento · comprimento funcional 55 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Recomendado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
C2R-CC5-LD08GB
Código compactado
C2R-CC5-LD08GB
Material ID
8591090
Família
Ferramentas
Tipo
Corte e canal radial — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
0,72 kg
EAN
7323228152393
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181012
Origem
SE
Lançamento
30/08/2024
CoroPak de lançamento
24.2

Arquivos CAD

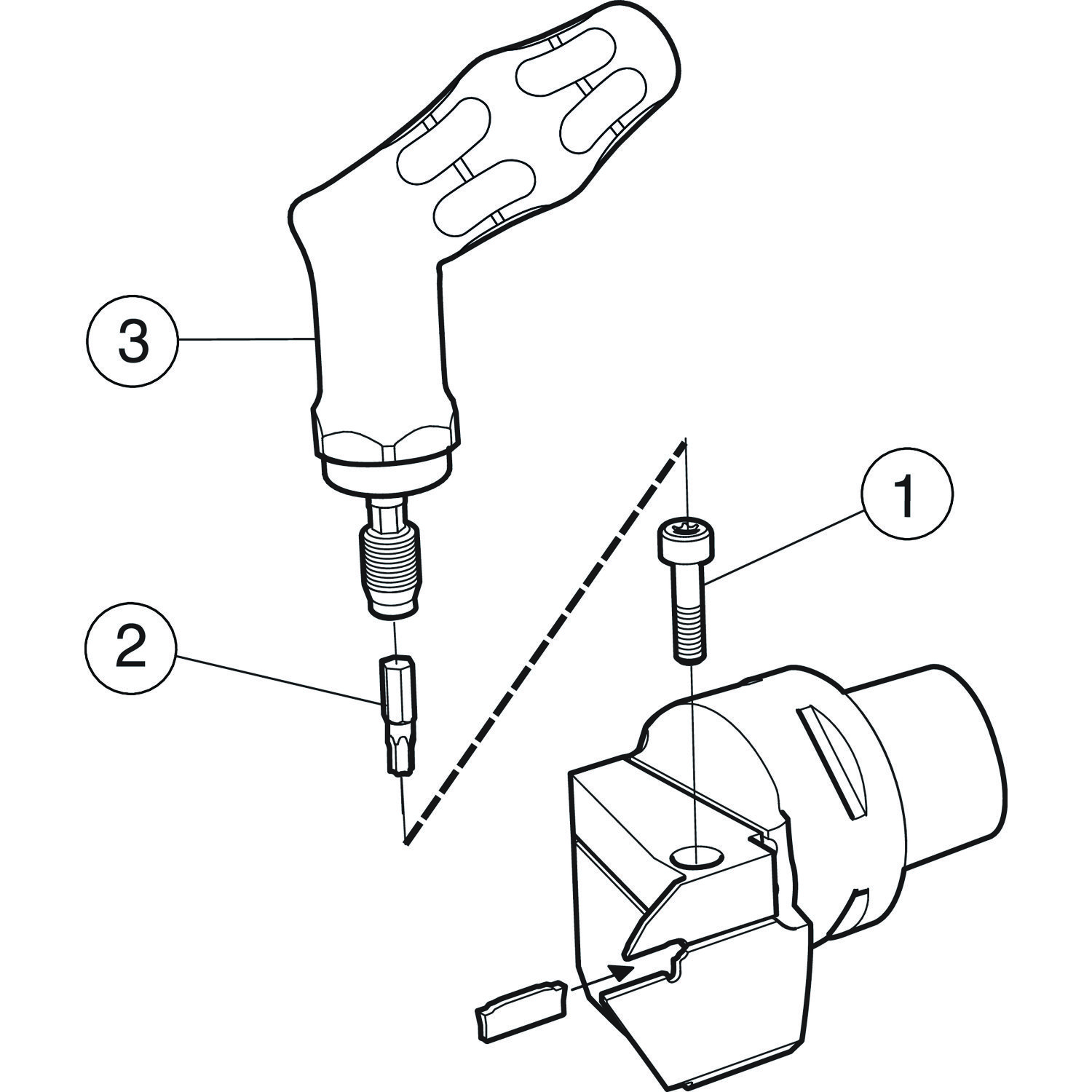

Itens inclusos

  • 1 × 3212 012-259 Parafuso de fixação
  • 1 × 5680 084-22 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

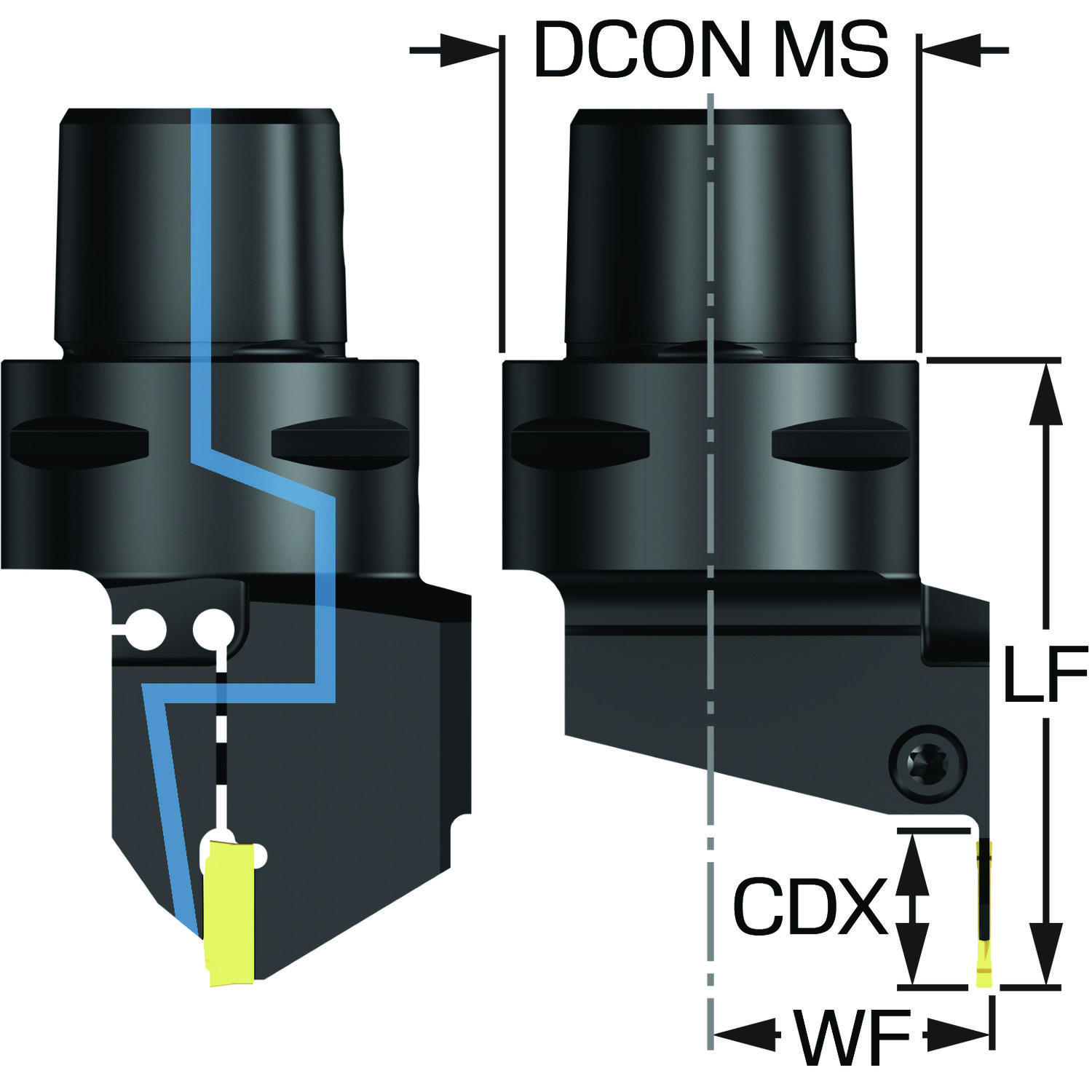

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
Altura total OAH 57 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Balanço máximo OHX 55 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M D
Código do tamanho do assento da pastilha SSC_N D
Código do tipo de fixação MTP Grampo sobre a pastilha
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento funcional LF 55 mm
Comprimento total OAL 85 mm
Diâmetro da conexão DCONMS 50 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C5
Largura de corte CW 1.5 mm
Largura funcional WF 35 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroCut 2 — tamanho D (C2I-D2-0150-)
Pressão de refrigeração CP 150 mm
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Saída axial inclinada
Tipo de alimentação da saída de refrigerante CXST Acima da aresta de corte
Torque TQ 3.5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
