C-CTLHOL-08123 — Desenho dimensional

Desenho dimensional

Ferramentas · Corte e canal radial — intercambiável

C-CTLHOL-08123

Barra de mandrilar Top Lok para usinagem de canais

Ferramenta para torneamento · comprimento funcional 304,8 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Descontinuado

Pedir alternativa à engenharia

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Pedir alternativa

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C-CTLHOL-08123.

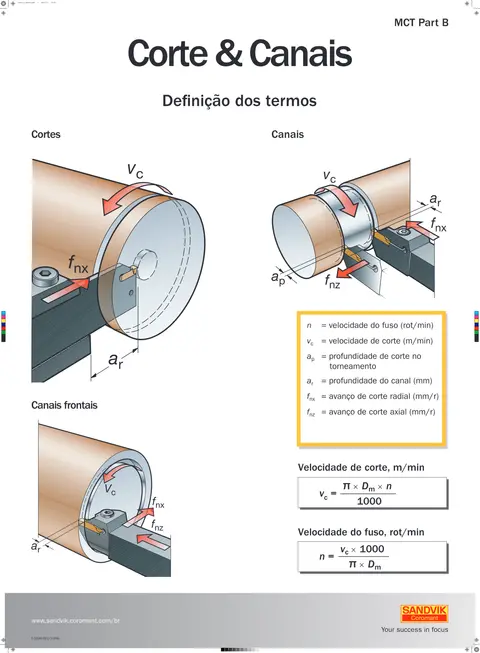

Ferramentas para operações eficientes de cortes e canaisFolder · Sandvik Coromant · PDFPôster — fórmulas de cortes e canaisFolder · Sandvik Coromant · PDF

Vídeos

CoroCut® 2 - Amazingly safe, amazingly versatileSandvik Coromant · YouTube · mesma operaçãoCoroCut® 2 - Sharper cuts.Tighter tolerancesSandvik Coromant · YouTube · mesma operaçãoGear up for the future with CoroCut® 2Sandvik Coromant · YouTube · mesma operação

Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C-CTLHOL-08123
Código compactado
C-CTLHOL-08123
Material ID
5723051
Família
Ferramentas
Tipo
Corte e canal radial — intercambiável
Peso unitário
2,08 kg
EAN
80009347
UNSPSC
27112809
eCl@ss 13
21181090
Lançamento
23/03/1987
CoroPak de lançamento
87.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 23.114 mm
Altura funcional HF 0 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 90
Balanço máximo OHX 63.5 mm
Balanço mínimo OHN 33.2 mm
Código do tamanho do assento da pastilha SSC_M 3
Código do tamanho do assento da pastilha SSC_N 3
Código do tipo de fixação MTP Grampo sobre a pastilha
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento de fixação LSCMS 241.5 mm
Comprimento funcional LF 304.8 mm
Comprimento total OAL 304.8 mm
Diâmetro da conexão DCONMS 25.4 mm
Diâmetro do corpo BD 25.4 mm
Diâmetro mínimo do furo DMIN_1 34.96 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica com 3 rebaixos — polegada: 1
Largura funcional WF 17.4752 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER Top-Lok -estilo 3R (TLG3R)
Peso do item WT 2.08 kg
Profundidade máxima de corte CDX 4.572 mm
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
