BPL151.2-45 500 — Foto do produto

Foto do produto

Ferramentas · Corte e canal radial — intercambiável

BPL151.2-45 500

Lâmina alta T-Max® para usinagem de canais

Ferramenta para torneamento · comprimento funcional 259,99 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
BPL151.2-45 500
Código compactado
BPL151.2-45500
Material ID
5724517
Família
Ferramentas
Tipo
Corte e canal radial — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
1,17 kg
EAN
80002581
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181004
Origem
IN
Lançamento
02/01/1995
CoroPak de lançamento
95.1

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Itens inclusos

  • 2 × 5513 020-29 Parafuso da pastilha
  • 1 × 5680 084-15 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

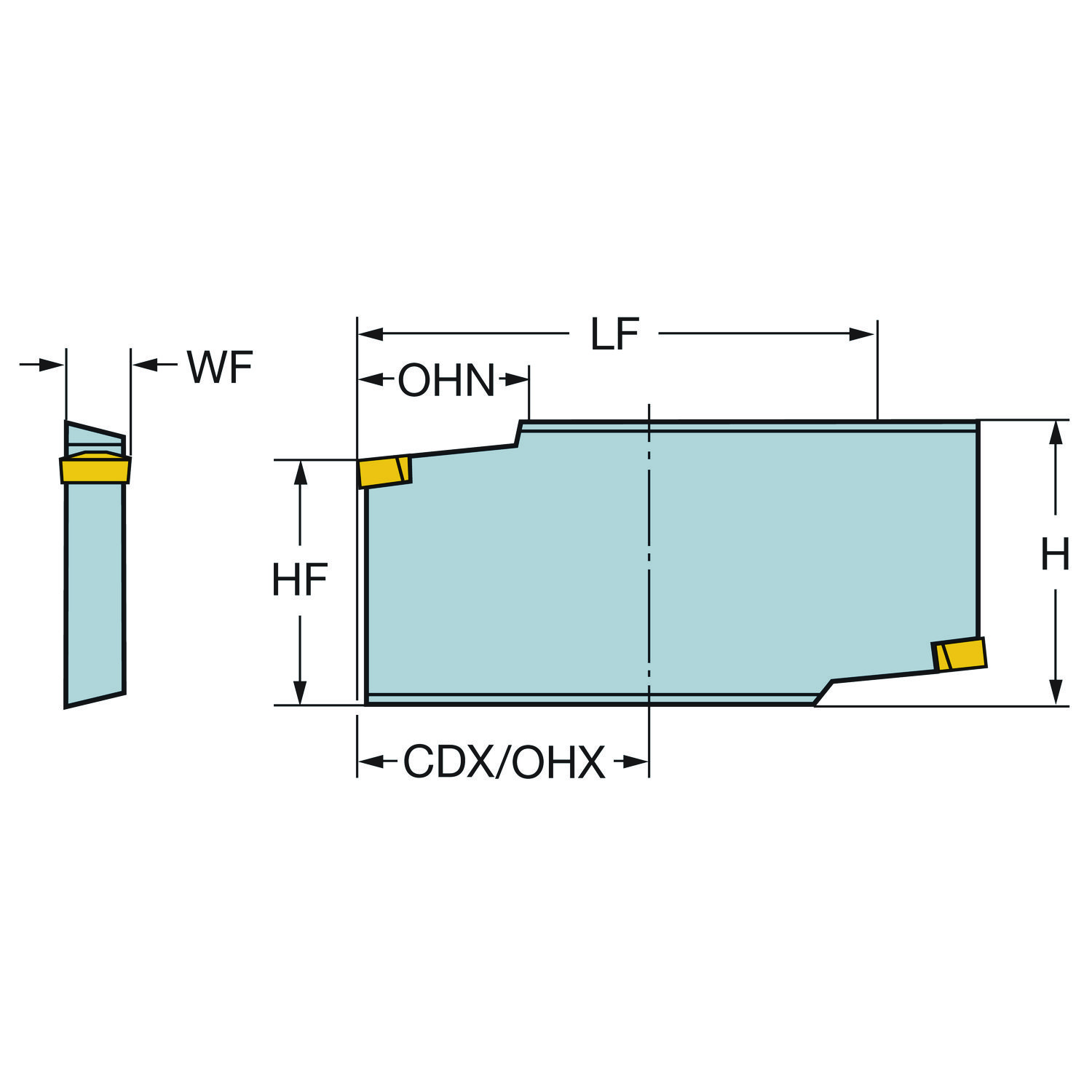

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 52.5 mm
Altura funcional HF 45 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Balanço máximo OHX 100 mm
Balanço mínimo OHN 30 mm
Código do tamanho do assento da pastilha SSC_M 9.525
Código do tamanho do assento da pastilha SSC_N .375
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 259.99 mm
Direção da interface de adaptação da máquina ADINTMS Corte off e canais lâmina — tamanho 45R
Largura funcional WF 11.6 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER Bear Paw — tamanho 0.375 (BP 500030)
Profundidade máxima de corte CDX 100 mm
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
