Ferramentas · Corte e canal radial — intercambiável

BPGR 75024

Porta Ferramenta convencional T-Max® para cortes e canais

Ferramenta para torneamento · comprimento funcional 177,8 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
BPGR 75024
Código compactado
BPGR75024
Material ID
5724503
Família
Ferramentas
Tipo
Corte e canal radial — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
1,716 kg
EAN
80008769
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181004
Origem
IN
Lançamento
02/01/1995
CoroPak de lançamento
95.1

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

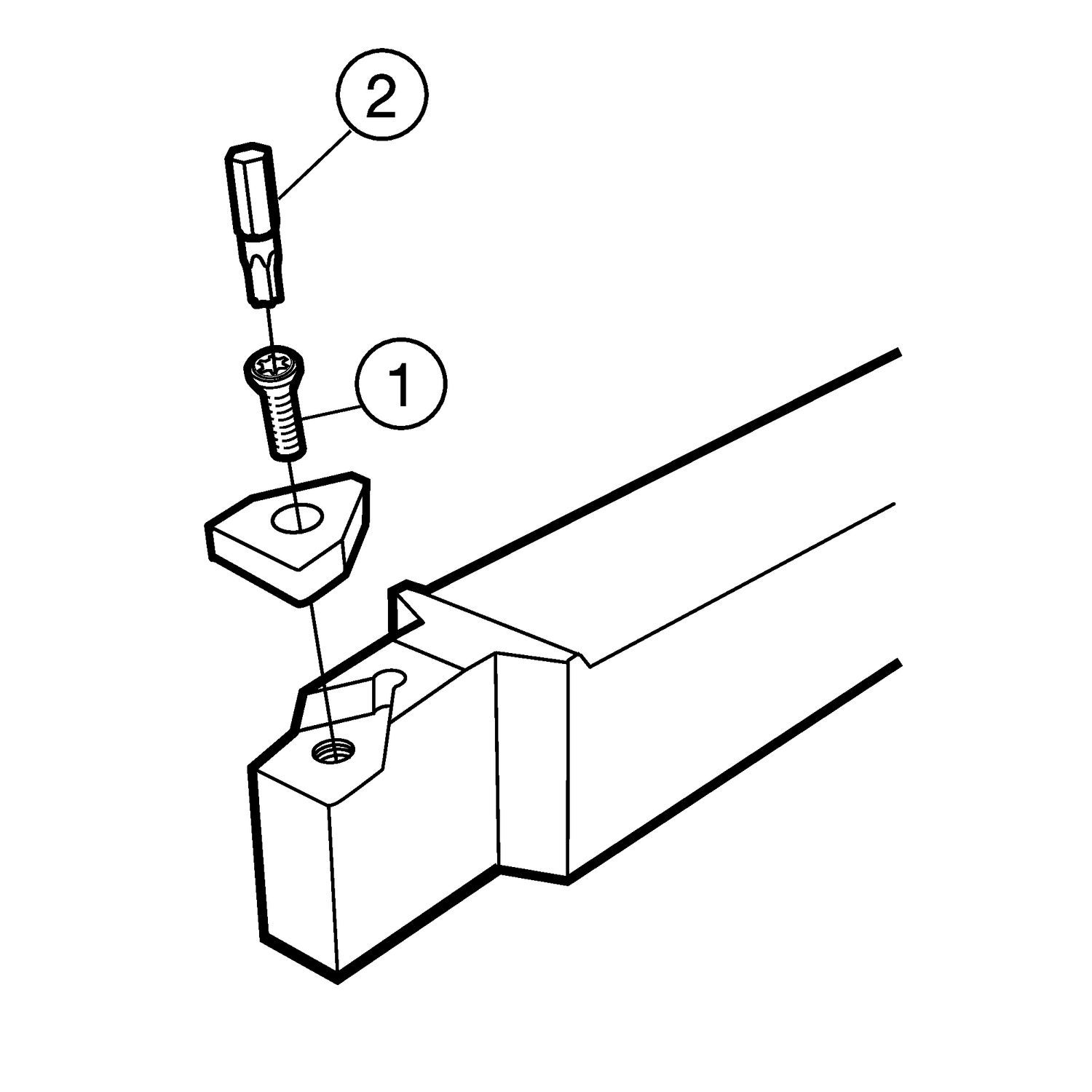

Itens inclusos

  • 1 × 5513 020-26 Parafuso da pastilha
  • 1 × 5680 084-22 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

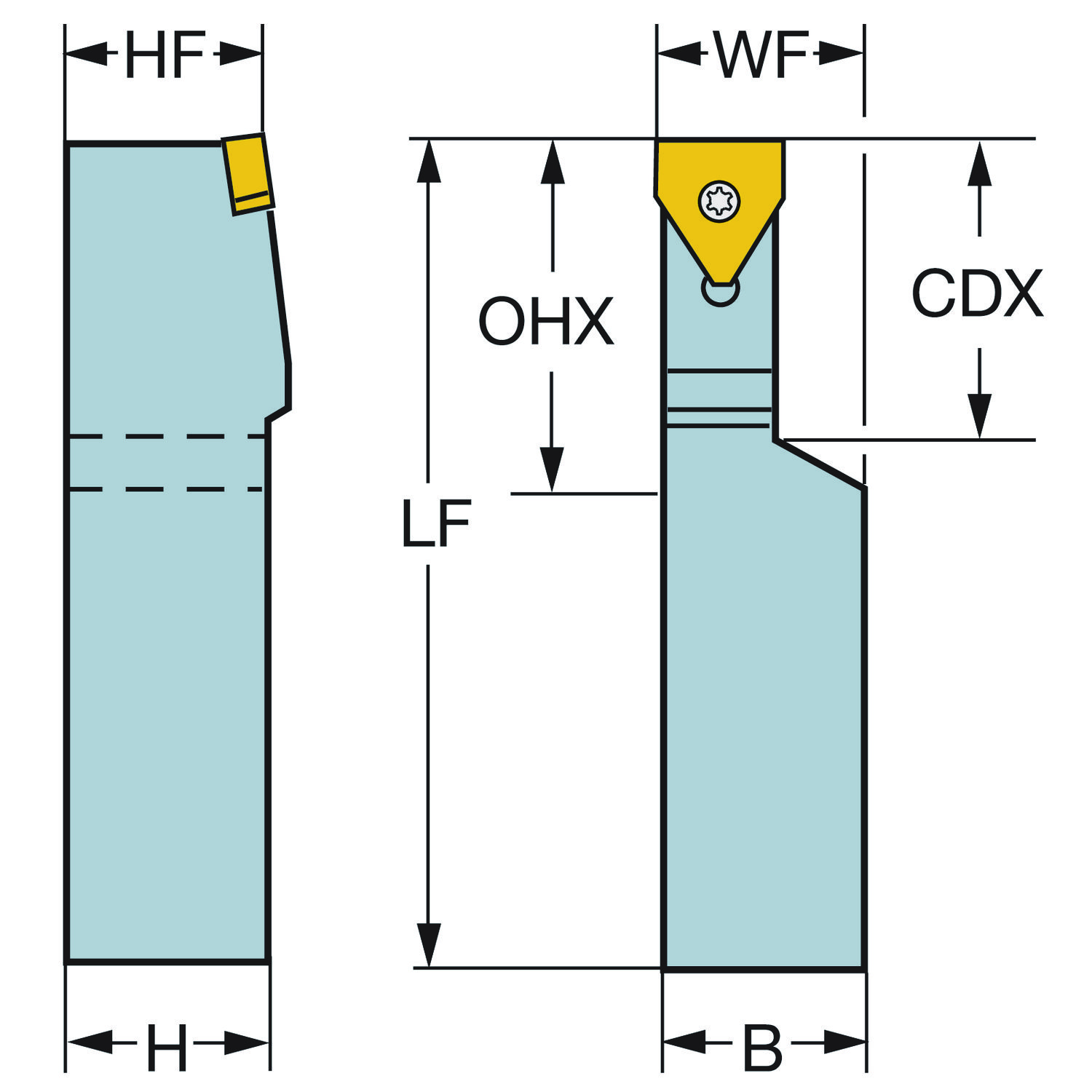

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 38.1 mm
Altura funcional HF 38.1 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Balanço máximo OHX 50.8 mm
Código do tamanho do assento da pastilha SSC_M 15.875
Código do tamanho do assento da pastilha SSC_N .625
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 177.8 mm
Direção da interface de adaptação da máquina ADINTMS Haste retangular — polegada: 1 1/2 x 1 1/2
Largura da haste B 38.1 mm
Largura funcional WF 38.1 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER Bear Paw — tamanho 0.750 (BP 750030)
Profundidade máxima de corte CDX 44.45 mm
Sensor embutido SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
