Adaptação · Adaptador estacionário — angular
ASH-TNI-OK-B-25-HP
Interface tipo torre Okuma para adaptador da haste retangular

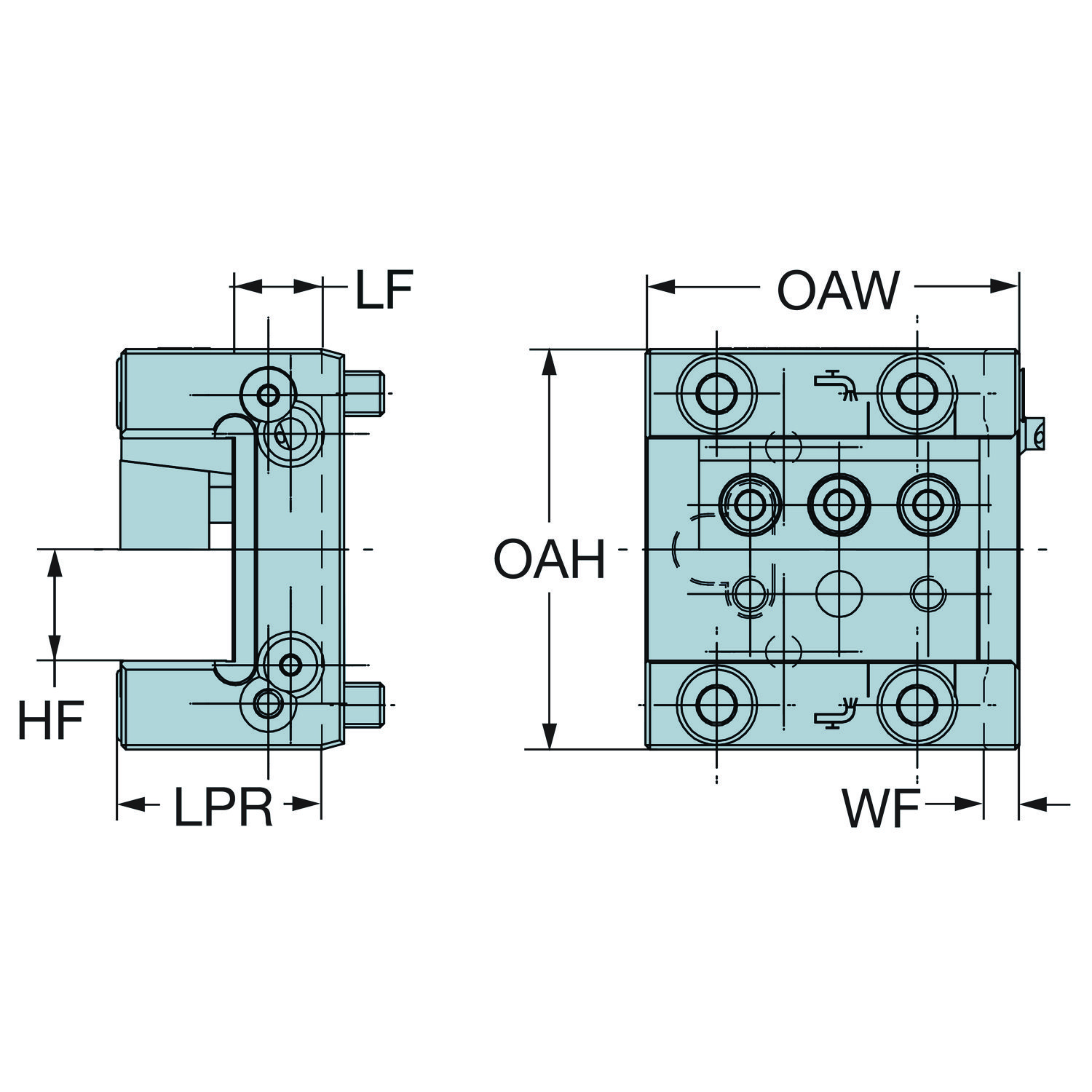

Item de adaptação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para ASH-TNI-OK-B-25-HP.
Ferramentas rotativas 2020 — fresamento, furação, mandrilamentoCatálogo · Sandvik Coromant · PDF
Ferramentas para operações eficientes de cortes e canaisFolder · Sandvik Coromant · PDFBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- ASH-TNI-OK-B-25-HP
- Código compactado
- ASH-TNI-OK-B-25-HP
- Material ID
- 6749578
- Família
- Adaptação
- Tipo
- Adaptador estacionário — angular
- Peso unitário
- 2,734 kg
- EAN
- 26749578
- UNSPSC
- 27112807
- eCl@ss 13
- 21022090
- Lançamento
- 21/02/2015
- CoroPak de lançamento
- 15.1
Arquivos CAD
- STP básico 73227772.stp
- STP detalhado 73227771.stp
- DXF 2D 73227770.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 25 mm |
| Altura funcional | HF_2 | 25 mm |
| Altura total | OAH | 102 mm |
| Balanço máximo | OHX | 25 mm |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Descentralizada pelo flange e axial |
| Comprimento da saliência | LPR | 50 mm |
| Comprimento funcional | LF_1 | 25 mm |
| Comprimento funcional | LF_2 | 25 mm |
| Comprimento total | OAL | 55 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Okuma interface de torre fixa (não acionada) — tamanho OK-B |
| Direção de interface de adaptação da peça | ADINTWS | Haste retangular — métrica: 25 x 25 |
| Largura funcional | WF_1 | 25 mm |
| Largura funcional | WF_2 | 25 mm |
| Largura total | OAW | 81 mm |
| Peso do item | WT | 2.734 kg |
| Pressão de refrigeração | CP | 80 bar |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo código de saída de refrigeração | CXSC | Saída descentralizada com bicos ajustáveis |
| Torque | TQ | 25 Nm |
