Adaptação · Adaptador estacionário — angular
A-SBB-25-MZ-ST50
Interface tipo torre Mazak para adaptador da haste cilíndrica

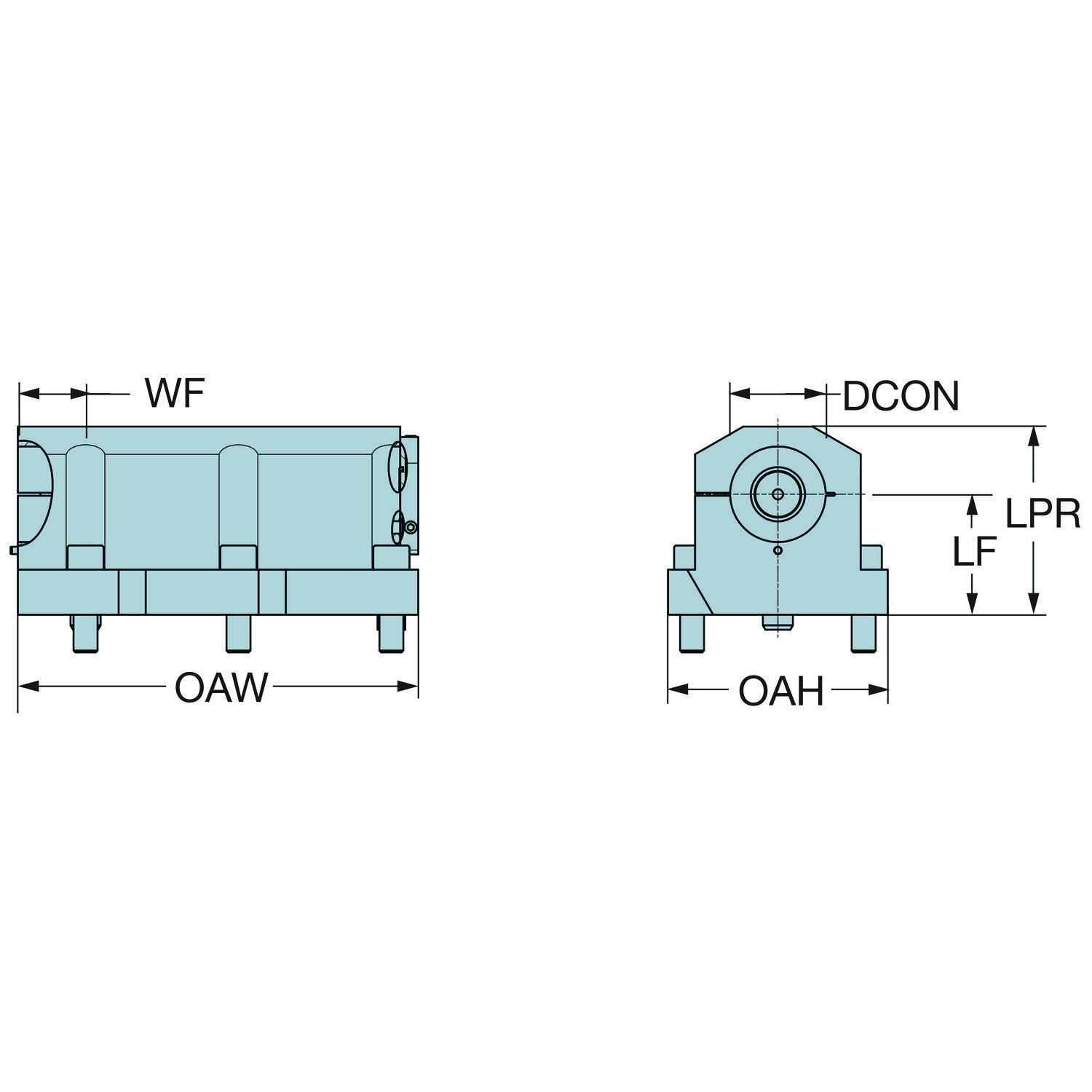

Item de adaptação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para A-SBB-25-MZ-ST50.
Ferramentas rotativas 2020 — fresamento, furação, mandrilamentoCatálogo · Sandvik Coromant · PDF
Ferramentas para operações eficientes de cortes e canaisFolder · Sandvik Coromant · PDFBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- A-SBB-25-MZ-ST50
- Código compactado
- A-SBB-25-MZ-ST50
- Material ID
- 6271276
- Família
- Adaptação
- Tipo
- Adaptador estacionário — angular
- Peso unitário
- 23,13 kg
- EAN
- 26271276
- UNSPSC
- 27112807
- eCl@ss 13
- 21022090
- Lançamento
- 19/09/2012
- CoroPak de lançamento
- 12.2
Arquivos CAD
- STP básico 72704305.stp
- DXF 2D 72704304.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 0 mm |
| Altura total | OAH | 146 mm |
| Balanço máximo | OHX | 80 mm |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento da saliência | LPR | 125 mm |
| Comprimento funcional | LF_1 | 80 mm |
| Comprimento total | OAL | 125 mm |
| Diâmetro da conexão | DCONWS | 63.5 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Mazak interface de torre fixa (não acionada) — tamanho MZ-G |
| Direção de interface de adaptação da peça | ADINTWS | Fixação cilíndrica (bucha) — polegada: 2 1/2 |
| Largura funcional | WF_1 | 45 mm |
| Largura total | OAW | 266 mm |
| Peso do item | WT | 23.13 kg |
| Pressão de refrigeração | CP | 80 bar |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
