Ferramentas · Ferramenta de mandrilar — intercambiável

825D-215TC11

Porta Ferramenta CoroBore® 825 XL para mandrilamento de precisão

Ferramenta de mandrilar · comprimento funcional 90 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
825D-215TC11
Código compactado
825D-215TC11
Material ID
6872893
Família
Ferramentas
Tipo
Ferramenta de mandrilar — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
2,62 kg
EAN
7323220289714
NCM
846610
UNSPSC
23241601
eCl@ss 13
21181290
Origem
DE
Lançamento
23/09/2015
CoroPak de lançamento
15.2

Arquivos CAD

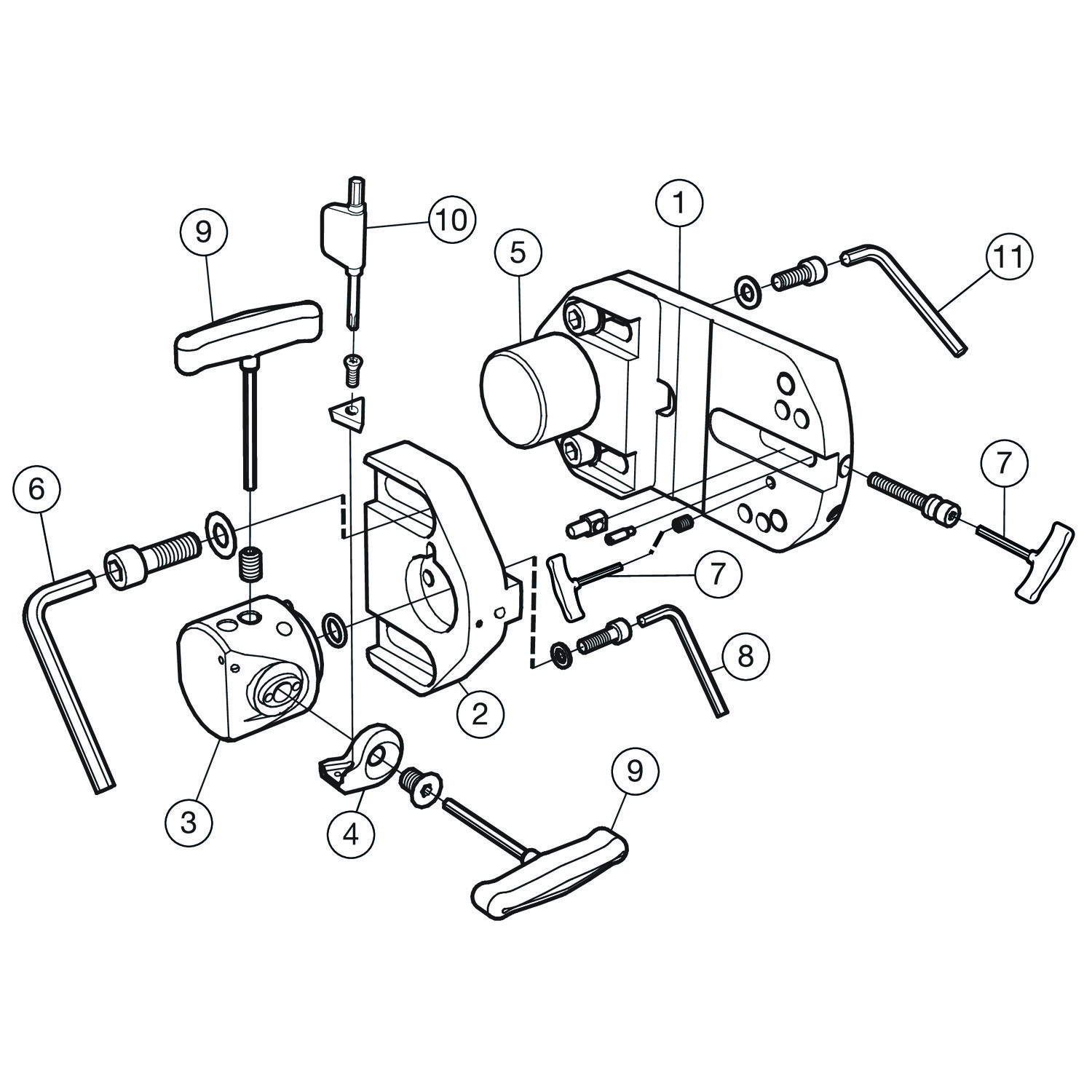

Itens inclusos

  • 1 × A33-R822XLS17-LJ030 Ponte
  • 1 × S17-R825XLA34-020 Corrediça
  • 1 × A34-R825C-E 017 A Cabeçote de mandrilar fino
  • 1 × R825C-AF23STUC1103A Cartucho
  • 1 × S17-825XL-CW Contrapeso
  • 1 × 3021 010-080 Chave
  • 1 × 3021 010-030 Chave
  • 1 × 3021 010-050 Chave
  • 1 × 3021 010-040 Chave
  • 1 × 5680 051-02 Chave
  • 1 × 3021 010-060 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

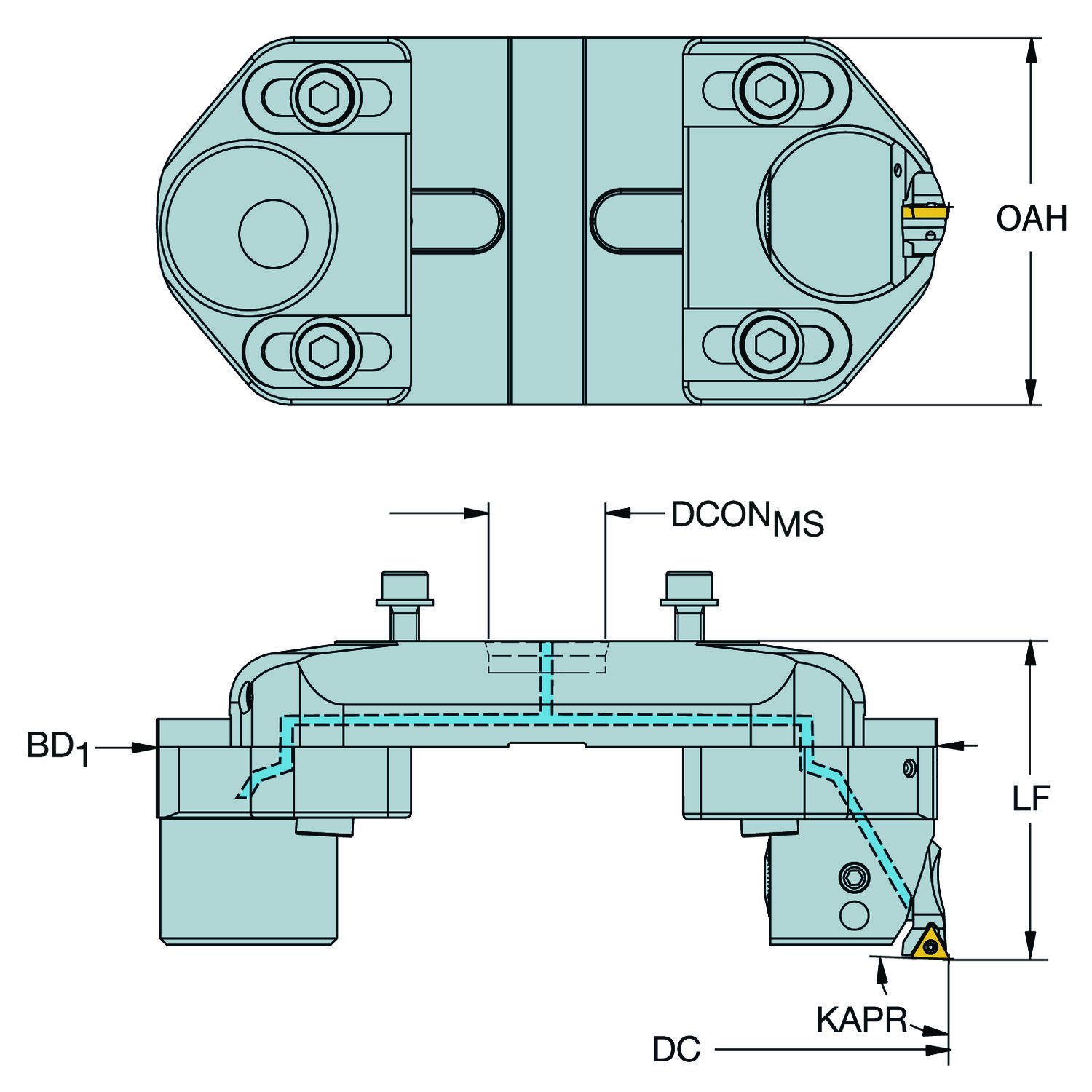

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura total OAH 104 mm
Ângulo da aresta de corte da ferramenta KAPR 92
Ângulo da ponta da pastilha EPSR 60
Código do material do corpo BMC Aço e alumínio
Código do tamanho do assento da pastilha SSC_M 11
Código do tamanho do assento da pastilha SSC_N 1/4
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento do corpo LB 90 mm
Comprimento funcional LF 90 mm
Comprimento total OAL 90 mm
Diâmetro da conexão DCONMS 33 mm
Diâmetro de corte máximo DCX 215 mm
Diâmetro do corpo BD 145 mm
Diâmetro do parafuso circular DBC 101.6 mm
Diâmetro mínimo de corte DCN 148 mm
Direção da interface de adaptação da máquina ADINTMS Mandrilamento eixo porta-fresa -2 chaveta acionamentos — métrica: 33
Keyway width (metric) KWW 11.5 mm
Largura total OAW 148 mm
Limite máximo de ajuste ADJLX 33.5 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER TCMT 110304 (RE<0.4)
Peso do item WT 2.62 kg
Pressão de refrigeração CP 70 bar
Pressão de refrigeração CP 70 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Torque TQ 0.9 Nm
Torque TQ 0.9 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
