Adaptação · Adaptador rotativo — não cilíndrico
825-555SL32
Árvore para adaptador CoroTurn® SL ajustável
Item de adaptação de ferramentas de mandrilar · comprimento funcional 106 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- 825-555SL32
- Código compactado
- 825-555SL32
- Material ID
- 6415729
- Família
- Adaptação
- Tipo
- Adaptador rotativo — não cilíndrico
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 15 kg
- EAN
- 26415729
- NCM
- 846693
- UNSPSC
- 23241601
- eCl@ss 13
- 21181290
- Origem
- DE
- Lançamento
- 24/09/2013
- CoroPak de lançamento
- 13.2
Arquivos CAD

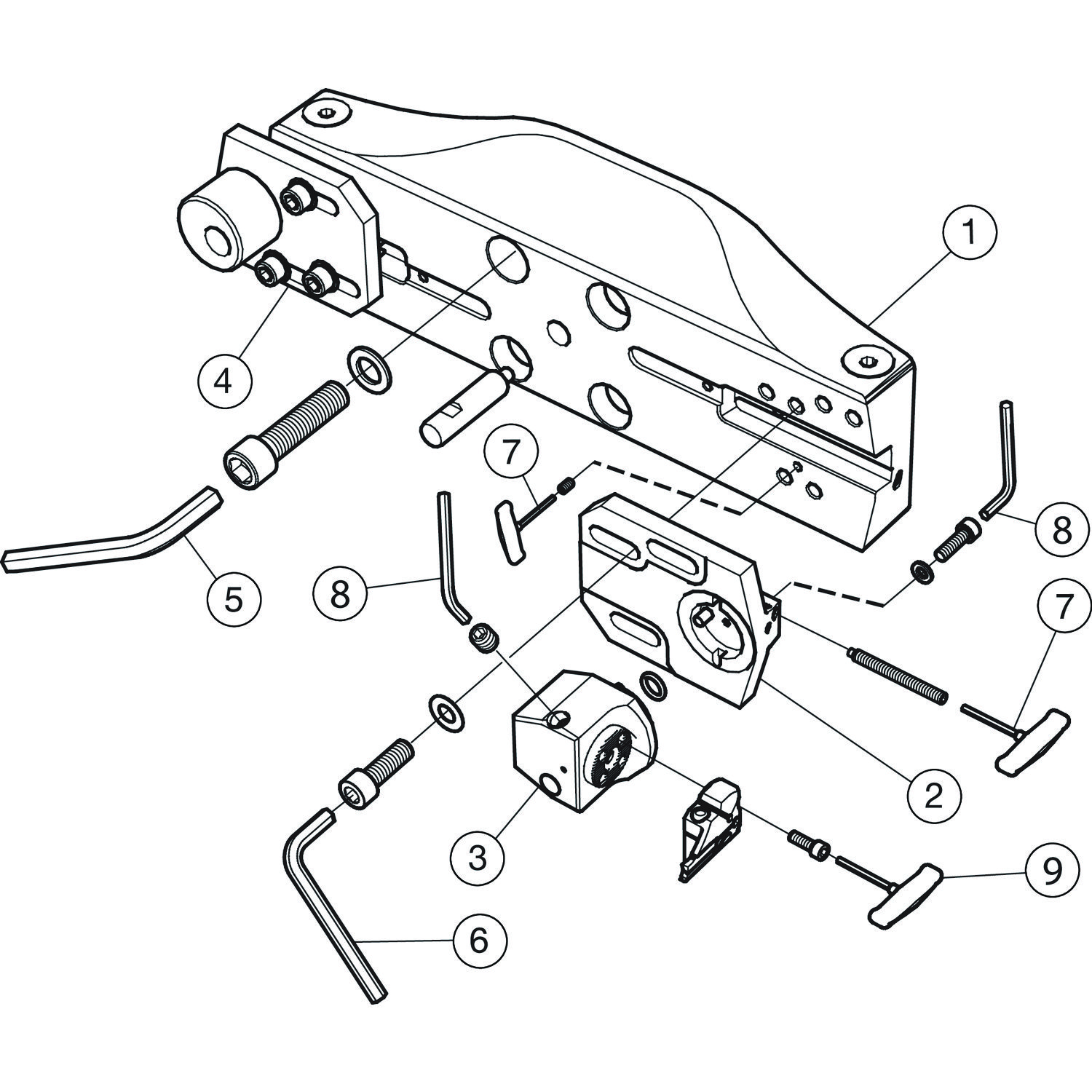

Itens inclusos
- 1 × A40-RXLS24-AO2 072 Ponte
- 1 × S24-R825XLA34-012 Corrediça
- 1 × A34-R825SL32 022 Cabeçote de canal frontal
- 1 × S24-825FG-CW Contrapeso
- 1 × 3021 010-140 Chave
- 1 × 3021 010-080 Chave
- 1 × 265.2-817 Chave
- 1 × 3021 010-050 Chave
- 1 × 265.2-821 Chave
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

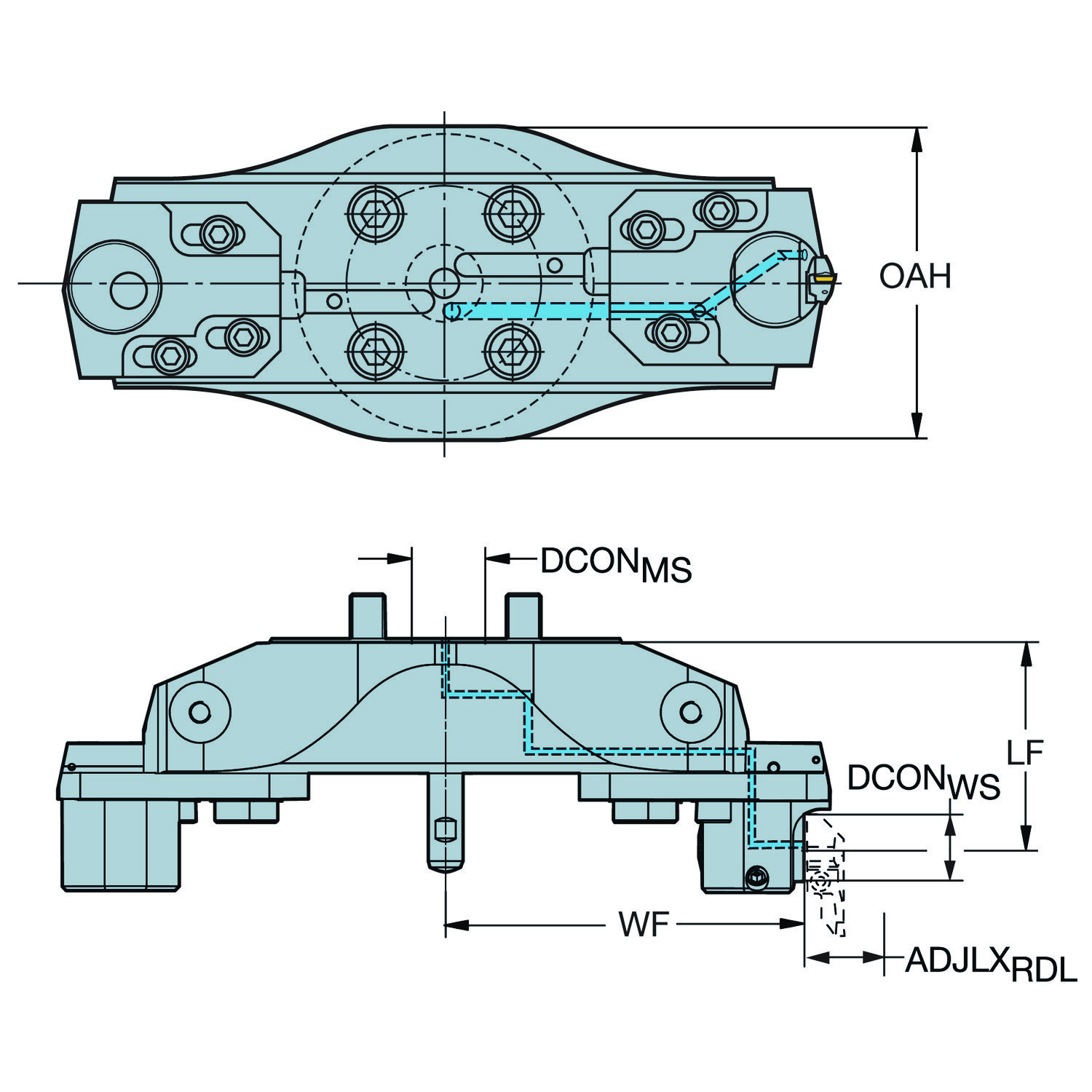

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura total | OAH | 104 mm |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento da saliência | LPR | 127 mm |
| Comprimento funcional | LF | 106 mm |
| Diâmetro da conexão | DCONWS | 32 mm |
| Diâmetro do parafuso circular | DBC | 101.6 mm |
| Direção da interface de adaptação da máquina | ADINTMS | CoroBore XL eixo porta-fresa — métrica: 40X |
| Direção de interface de adaptação da peça | ADINTWS | SL (parafuso montado) -reto — tamanho 32 |
| Largura funcional | WF | 211 mm |
| Pressão de refrigeração | CP | 20 mm |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída radial |
