Adaptação · Adaptador rotativo — não cilíndrico
825-150SL32-C8
Coromant Capto® para adaptador ajustável CoroTurn® SL
Item de adaptação de ferramentas de mandrilar · comprimento funcional 96 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- 825-150SL32-C8
- Código compactado
- 825-150SL32-C8
- Material ID
- 6352275
- Família
- Adaptação
- Tipo
- Adaptador rotativo — não cilíndrico
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 5,443 kg
- EAN
- 26352275
- NCM
- 846610
- UNSPSC
- 23241601
- eCl@ss 13
- 21181290
- Origem
- DE
- Lançamento
- 23/02/2013
- CoroPak de lançamento
- 13.1
Arquivos CAD

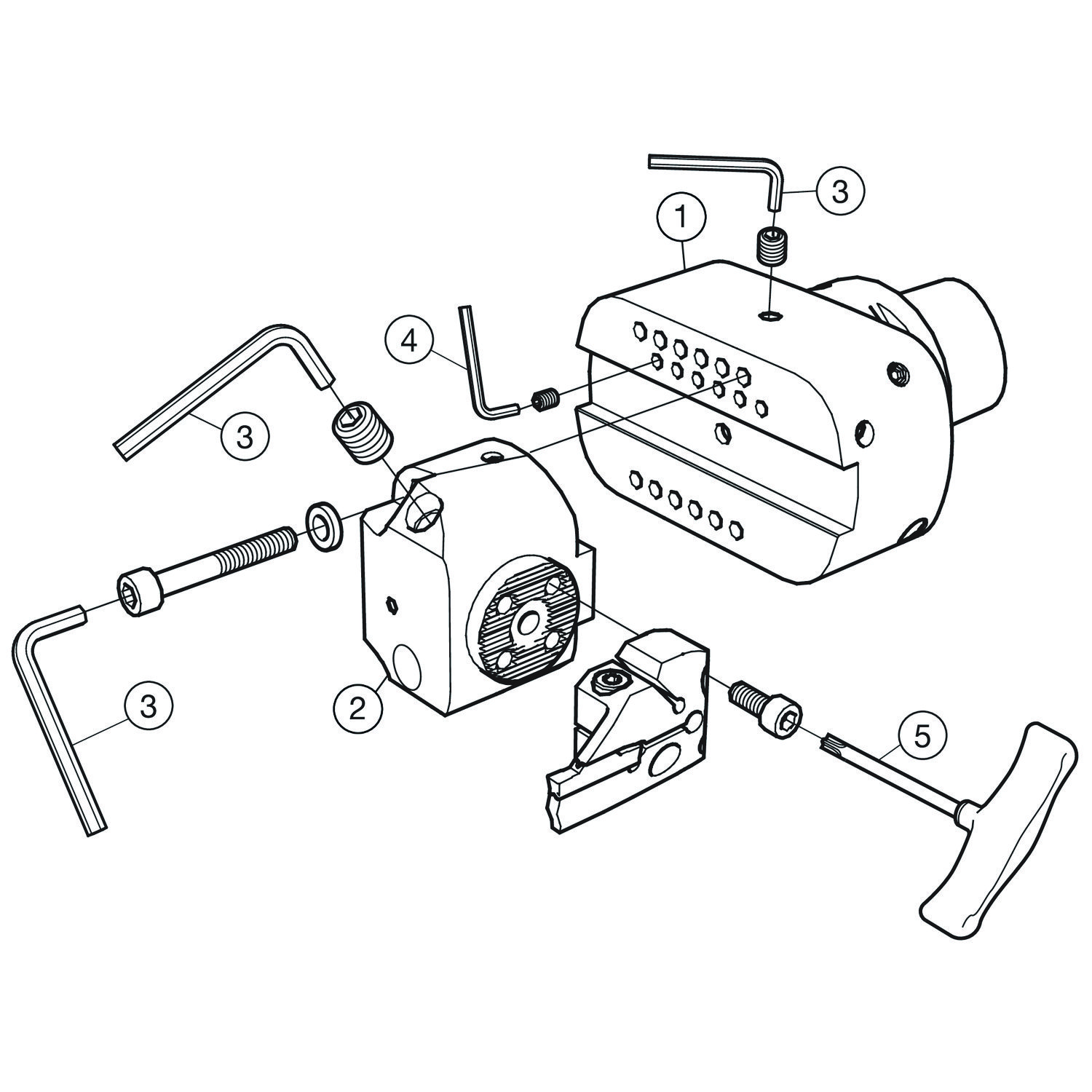

Itens inclusos
- 1 × C8-R825S20-150 076 Adaptador
- 1 × S20-R825SL32 020 Cabeçote de canal frontal
- 1 × 3021 010-050 Chave
- 1 × 3021 010-025 Chave
- 1 × 3021 010-040 Chave
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

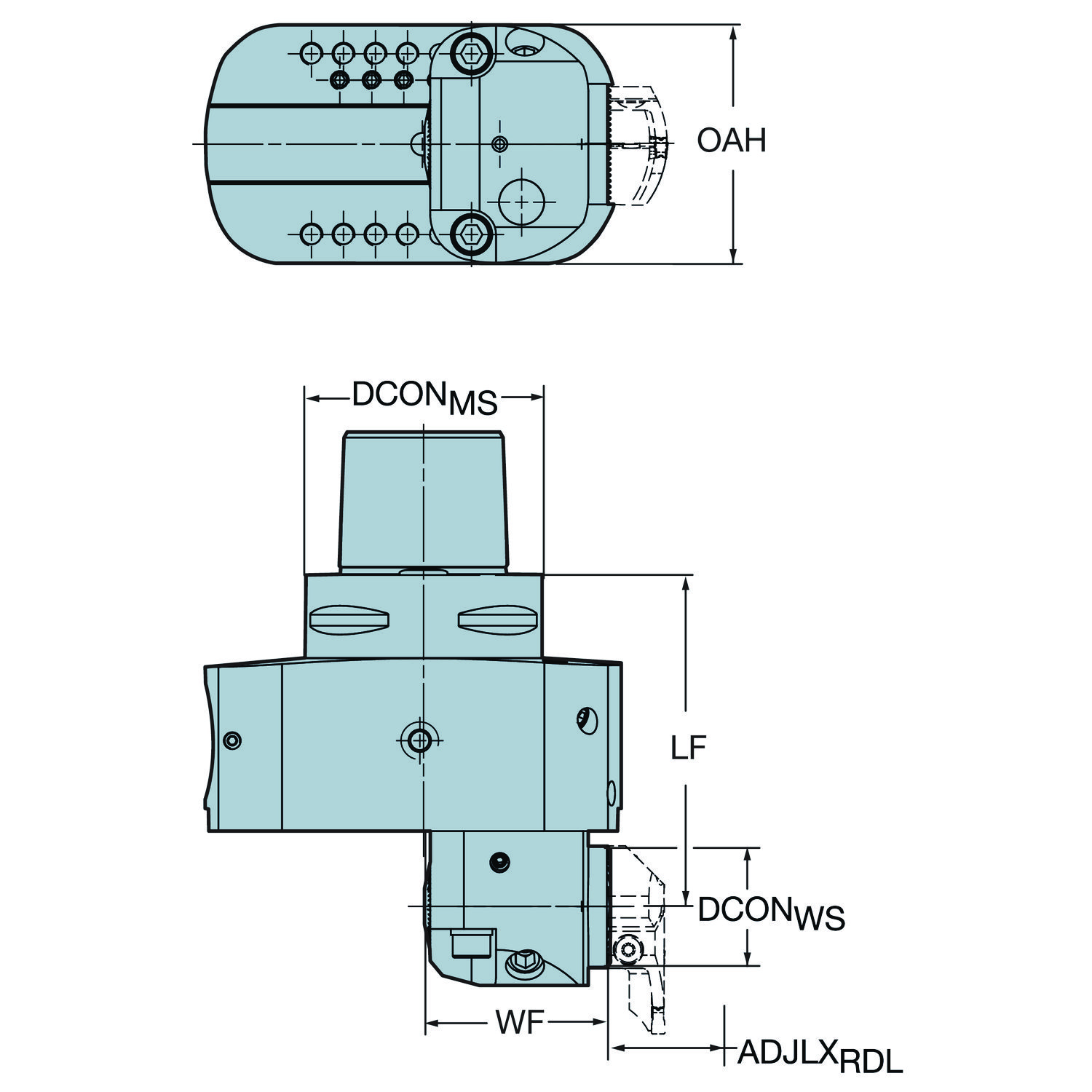

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura total | OAH | 80.4 mm |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica e radial |
| Comprimento da saliência | LPR | 117 mm |
| Comprimento funcional | LF | 96 mm |
| Diâmetro da conexão | DCONWS | 32 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (parafuso e segmento fixação) — tamanho C8 |
| Direção de interface de adaptação da peça | ADINTWS | SL (parafuso montado) -reto — tamanho 32 |
| Largura funcional | WF | 5.5 mm |
| Numero standard | STDNO | ISO26623-1 |
| Pressão de refrigeração | CP | 20 mm |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída radial |
