Ferramentas · Ferramenta de mandrilar — intercambiável
820-380TC22
Porta Ferramenta CoroBore® 820 XL para mandrilamento em desbaste
Ferramenta de mandrilar · comprimento funcional 114 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 820-380TC22.
Casos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoVídeos
Biblioteca técnica: tudo sobre CoroBore 820 XL · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 820-380TC22
- Código compactado
- 820-380TC22
- Material ID
- 6352119
- Família
- Ferramentas
- Tipo
- Ferramenta de mandrilar — intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 8,97 kg
- EAN
- 26352119
- NCM
- 846610
- UNSPSC
- 23241601
- eCl@ss 13
- 21181203
- Origem
- IN,DE
- Lançamento
- 23/02/2013
- CoroPak de lançamento
- 13.1
Arquivos CAD
- STP detalhado 248279440.stp
- DXF 2D 75210549.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 1 × A40-RXLS24-AM2 062 Ponte
- 2 × S24-R820XLS12-012A Corrediça
- 2 × S12-R820XLR40STFC22 Cartucho
- 1 × 3021 010-140 Chave
- 1 × 3021 010-030 Chave
- 1 × 3021 010-080 Chave
- 1 × 5680 049-02 Chave
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

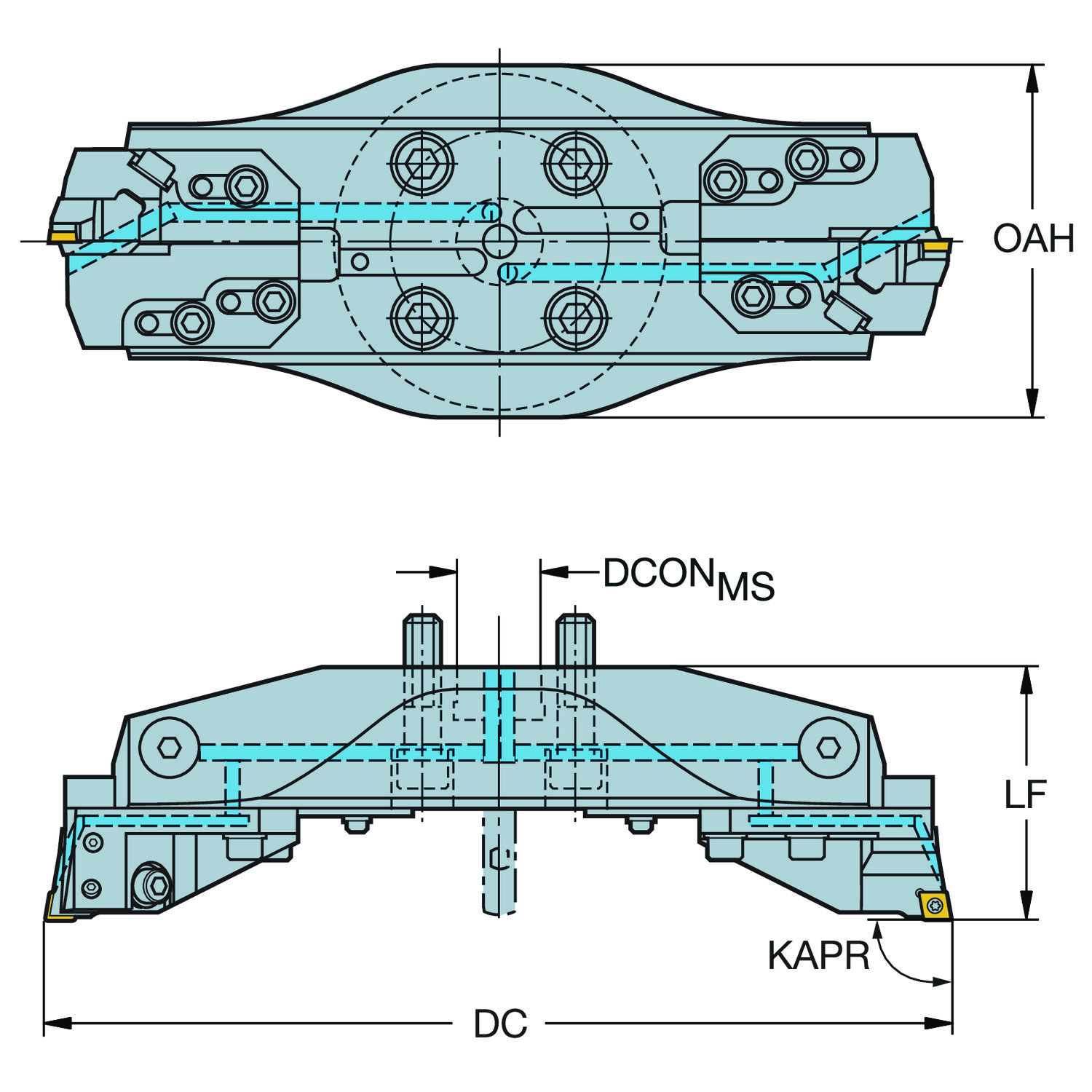

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura total | OAH | 164 mm |
| Ângulo da aresta de corte da ferramenta | KAPR | 90 |
| Ângulo da ponta da pastilha | EPSR | 60 |
| Código do material do corpo | BMC | Aço e alumínio |
| Código do tamanho do assento da pastilha | SSC_M | 22 |
| Código do tamanho do assento da pastilha | SSC_N | 1/2 |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento funcional | LF | 114 mm |
| Comprimento total | OAL | 114 mm |
| Diâmetro da conexão | DCONMS | 40 mm |
| Diâmetro de corte máximo | DCX | 380 mm |
| Diâmetro do cubo | DHUB | 160 mm |
| Diâmetro do parafuso circular | DBC | 101.6 mm |
| Diâmetro mínimo de corte | DCN | 298 mm |
| Direção da interface de adaptação da máquina | ADINTMS | CoroBore XL eixo porta-fresa — métrica: 40X |
| Limite máximo de ajuste | ADJLX | 41 mm |
| Número de pastilhas | CICT | 2 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | TCMT 220408 |
| Peso do item | WT | 8.97 kg |
| Pressão de refrigeração | CP | 70 bar |
| Pressão de refrigeração | CP | 70 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Torque | TQ | 3 Nm |
| Torque | TQ | 3 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 18 no catálogo
TCMT 22 04 12-KR 3210 Pastilha CoroTurn® 107 para torneamento Entrega imediata
TCMT 22 04 12-KR H13A Pastilha CoroTurn® 107 para torneamento Entrega imediata
TCMT 22 04 08-KM 3210 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-KM 3225 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-KM H13A Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-KR 3210 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-KR 3225 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-KR H13A Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-MM 2035 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-MR 2035 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-PM 4335 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-PM 4425 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-PR 4335 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 08-PR 4425 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 12-KR 3225 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 12-MR 2035 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 12-PR 4335 Pastilha CoroTurn® 107 para torneamento
TCMT 22 04 12-PR 4425 Pastilha CoroTurn® 107 para torneamento Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
A40-RXLS24-AM2 062 Árvore para braço CoroBore® XL Vem com a ferramenta (1)
S24-R820XLS12-012A Cassete para CoroBore® XL Vem com a ferramenta (2)
S12-R820XLR40STFC22 Cápsula para CoroBore® XL Vem com a ferramenta (2)
3021 010-140 Chave Allen Vem com a ferramenta (1)
3021 010-030 Chave Allen Vem com a ferramenta (1)
3021 010-080 Chave Allen Vem com a ferramenta (1)
5680 049-02 Chave Vem com a ferramenta (1) 5335 001-01 Fim de curso ajustável Reposição, vendida à parte Mesmo tipo de ferramenta.
