820-200TC22-C8

Ferramentas · Boring tool - indexable

820-200TC22-C8

Porta Ferramenta CoroBore® 820 XL para mandrilamento em desbaste

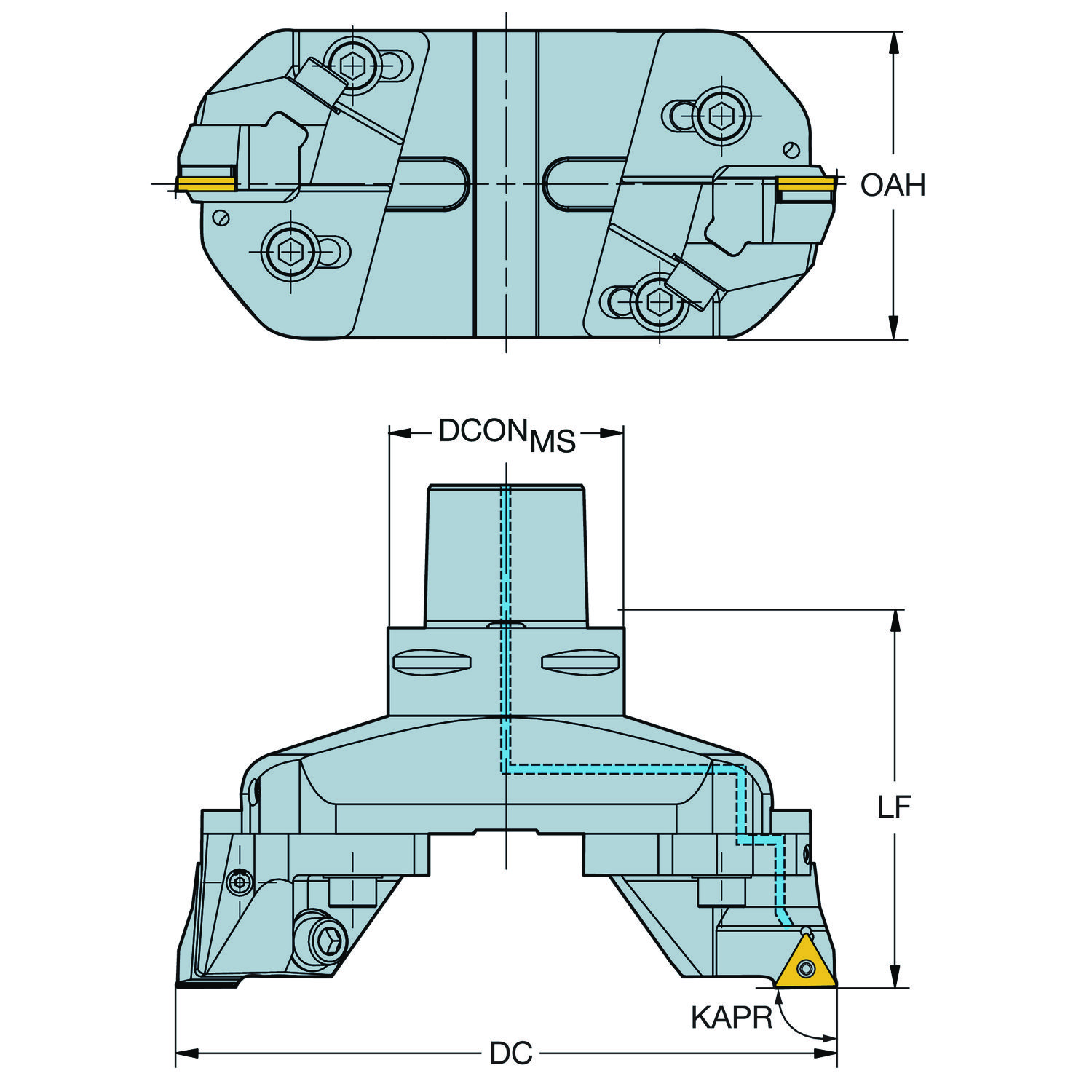

Ferramenta de mandrilar · comprimento funcional 122 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
820-200TC22-C8
Código compactado
820-200TC22-C8
Material ID
6352113
Família
Ferramentas
Tipo
Boring tool - indexable
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
8.39 Kilogram
EAN
26352113
NCM
846610
UNSPSC
23241601
eCl@ss 13
21181203
Origem
DE
Lançamento
23/02/2013
CoroPak de lançamento
13.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura total OAH 104 mm

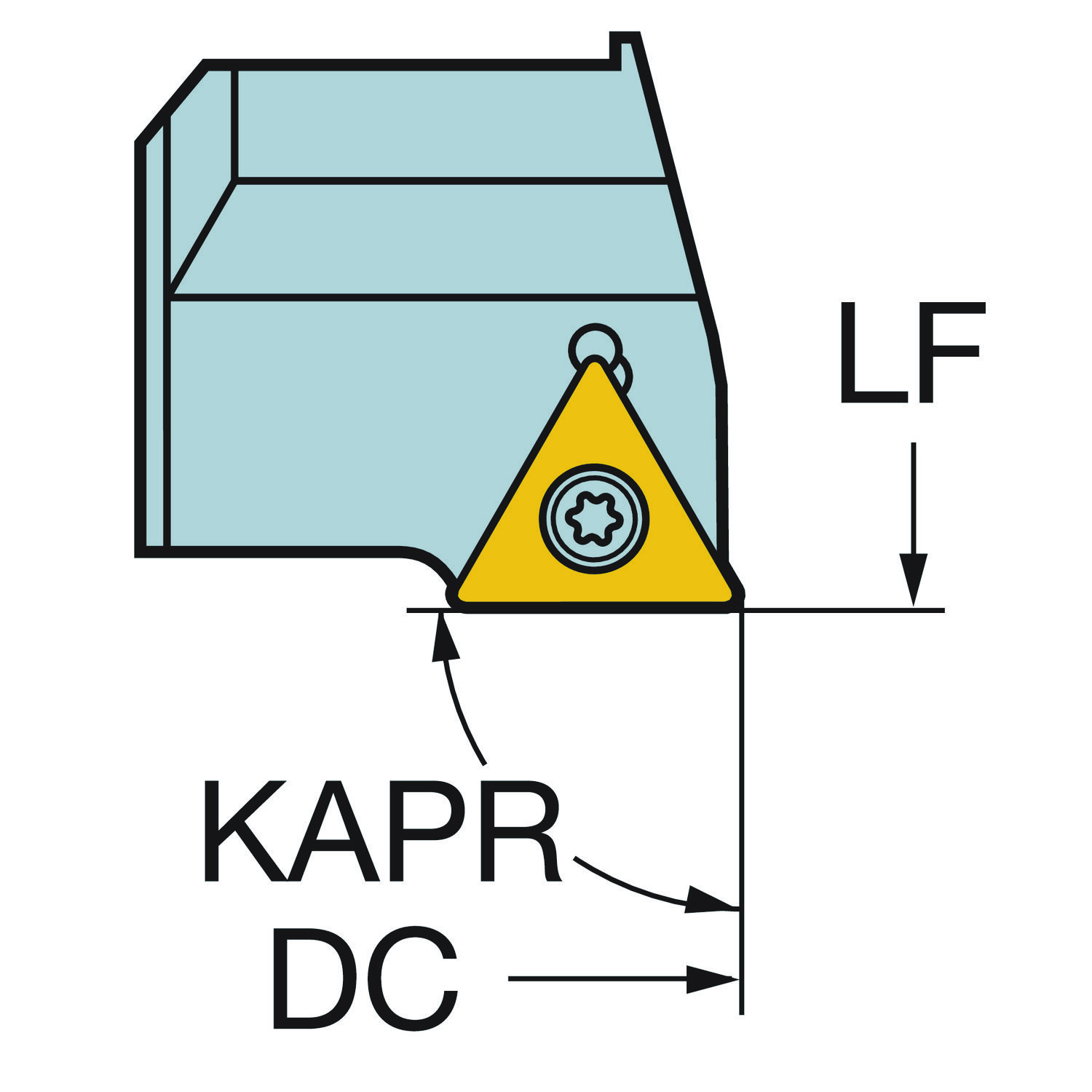

ângulo da aresta de corte da ferramenta KAPR 90
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M 22
Código do tamanho do assento da pastilha SSC_N 1/2
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC axial concentric and radial entry
Comprimento funcional LF 122 mm
Diâmetro da conexão DCONMS 80 mm
Diâmetro de corte máximo DCX 200 mm
Diâmetro mínimo de corte DCN 148 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (bolt and segment clamping) -size C8
Insert included angle EPSR 60
Número de pastilhas CICT 2
Numero standard STDNO ISO26623-1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER TCMT 220408
Pressão de refrigeração CP 70 mm
Propriedade antivibração DPC Não
Sensor embedded property SEP Não
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
