Ferramentas · Fresa de facear e mergulho intercambiável

725-080C6-21H

CoroMill® 745, fresa para faceamento

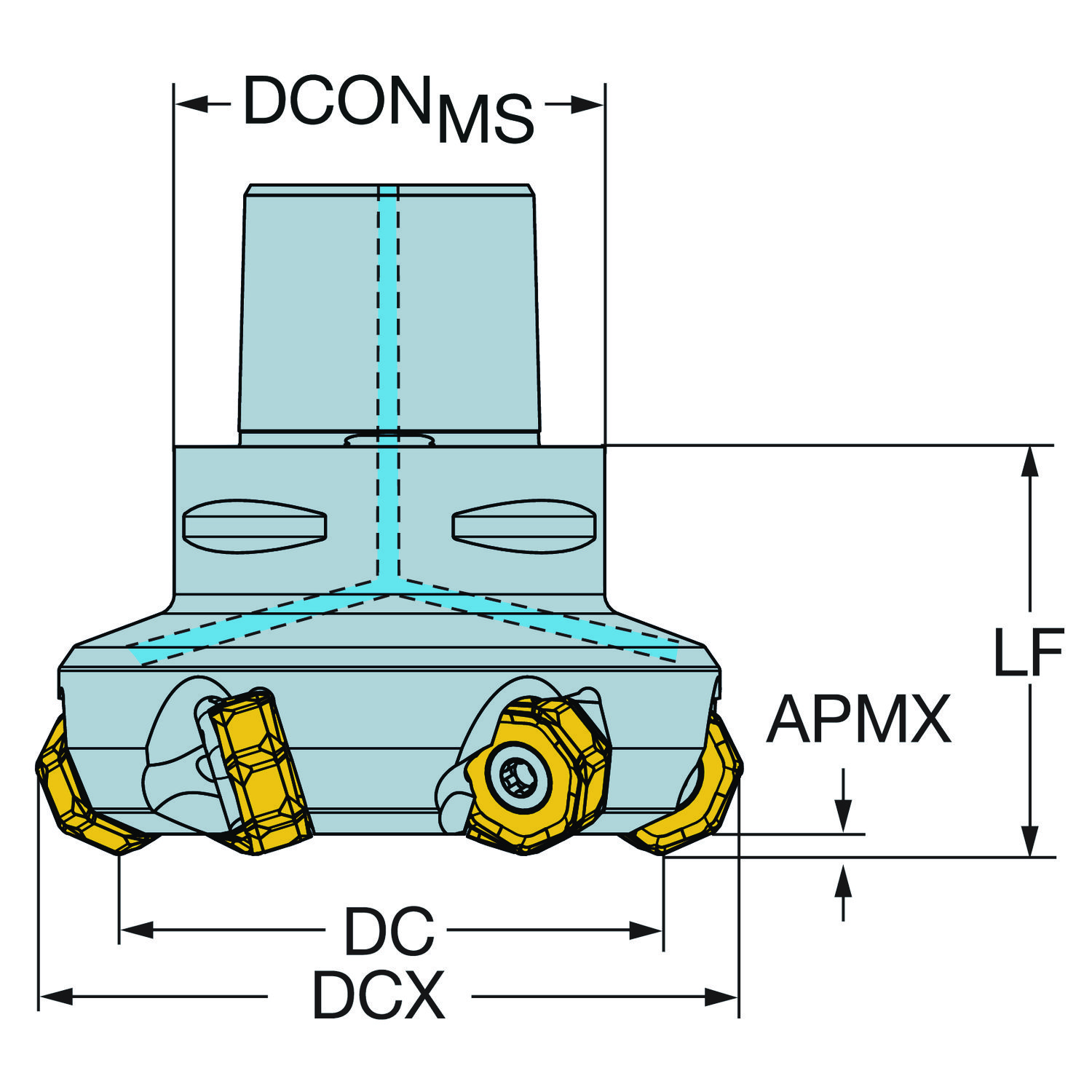

Fresa · diâmetro de corte 80 mm, comprimento funcional 65 mm, 9 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Sem reposição

Item sem reposição na Sandvik Coromant.

A fábrica não repõe mais o item; vale o que houver em estoque.

A fábrica não informa substituição para este item. A engenharia da Hailtools indica a alternativa atual para a sua aplicação.

Pedir alternativa à engenharia

Item fora de reposição na Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Dados principais

Código ISO
725-080C6-21H
Código compactado
725-080C6-21H
Material ID
6702309
Família
Ferramentas
Tipo
Fresa de facear e mergulho intercambiável
Peso unitário
1,93 kg
EAN
26702309
UNSPSC
23242511
eCl@ss 13
21180802
Lançamento
19/02/2017
CoroPak de lançamento
17.1

Arquivos CAD

Itens inclusos

  • 9 × 5513 020-80 Parafuso da pastilha

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 25
Ângulo de saída axial GAMP -15.91136423
Ângulo de saída radial GAMF -29.87722334
Ângulo máximo de usinagem em rampa RMPX 0
Código do material do corpo BMC Aço
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento funcional LF 65 mm
Comprimento total OAL 108 mm
Diâmetro da conexão DCONMS 63 mm
Diâmetro de corte DC 80 mm
Diâmetro de corte máximo DCX 103.4 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C6
Número de pastilhas CICT_2 9
Número efetivo de arestas de corte na parte periférica ZEFP 9
Numero standard STDNO ISO26623-1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_2 CoroMill 725 — tamanho 2109 (745R-2109)
Passo diferencial de corte CPDF Não
Peso do item WT 1.93 kg
Pressão de refrigeração CP 10 bar
Profundidade de corte máxima APMX_FFW 2.8 mm
Profundidade máxima de mergulho AZ 0 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 5324
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 12 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
