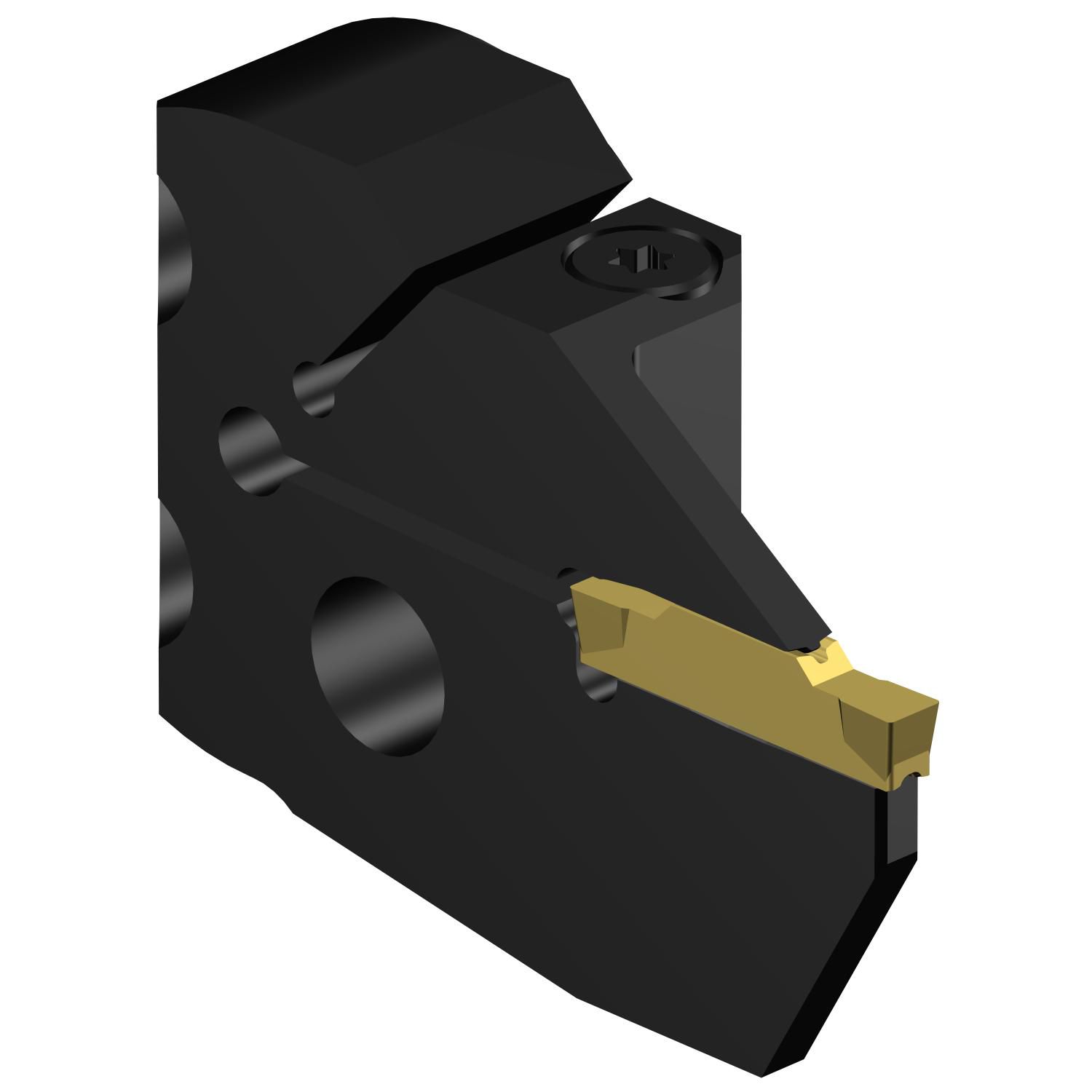

CoroCut® 1-2, cabeça de corte para canais

Ferramenta para torneamento · comprimento funcional 18 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sem reposição — só estoque

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

C2R-SL40-RH23GB — Cabeça de corte CoroCut® 2 para corte e usinagem de canais

Totalmente intercambiável com o produto original.

Dados principais

Código ISO: 570-40R123H23B
Código compactado: 570-40R123H23B
Material ID: 5764663
Família: Ferramentas
Tipo: Corte e canal radial — intercambiável
Peso unitário: 178,7 g
EAN: 11807714
UNSPSC: 27112809
eCl@ss 13: 21181013
Lançamento: 09/08/2004
CoroPak de lançamento: 04.2

Arquivos CAD

Itens inclusos

1 × 3212 012-311 Parafuso
1 × 5691 041-02 Tubo de refrigeração
1 × 5680 084-23 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HF	0 mm
Ângulo do corpo da ferramenta em relação à peça	BAWS	90
Balanço máximo	OHX	16 mm
Código do tamanho do assento da pastilha	SSC_M	H
Código do tamanho do assento da pastilha	SSC_N	H
Código do tipo de fixação	MTP	Grampo sobre a pastilha
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento funcional	LF	18 mm
Comprimento total	OAL	21.8 mm
Diâmetro da conexão	DCONMS	40 mm
Diâmetro mínimo do furo	DMIN_1	95 mm
Direção da interface de adaptação da máquina	ADINTMS	SL cabeça (parafuso montado) — tamanho 40
Largura funcional	WF	50.1 mm
Parte 2 dos identificadores da interface da pastilha	CUTINT_MASTER	CoroCut 2 — tamanho H (N123H2-GM)
Peso do item	WT	0.1787 kg
Pressão de refrigeração	CP	40 bar
Profundidade máxima de corte	CDX	23 mm
Sensor embutido	SEP	Não
Sentido	HAND	Direita
Tipo código de saída de refrigeração	CXSC	Saída axial inclinada com bico ajustável
Torque	TQ	3 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
