Adaptação · Mini-torre
570-4-25-40-000-AX

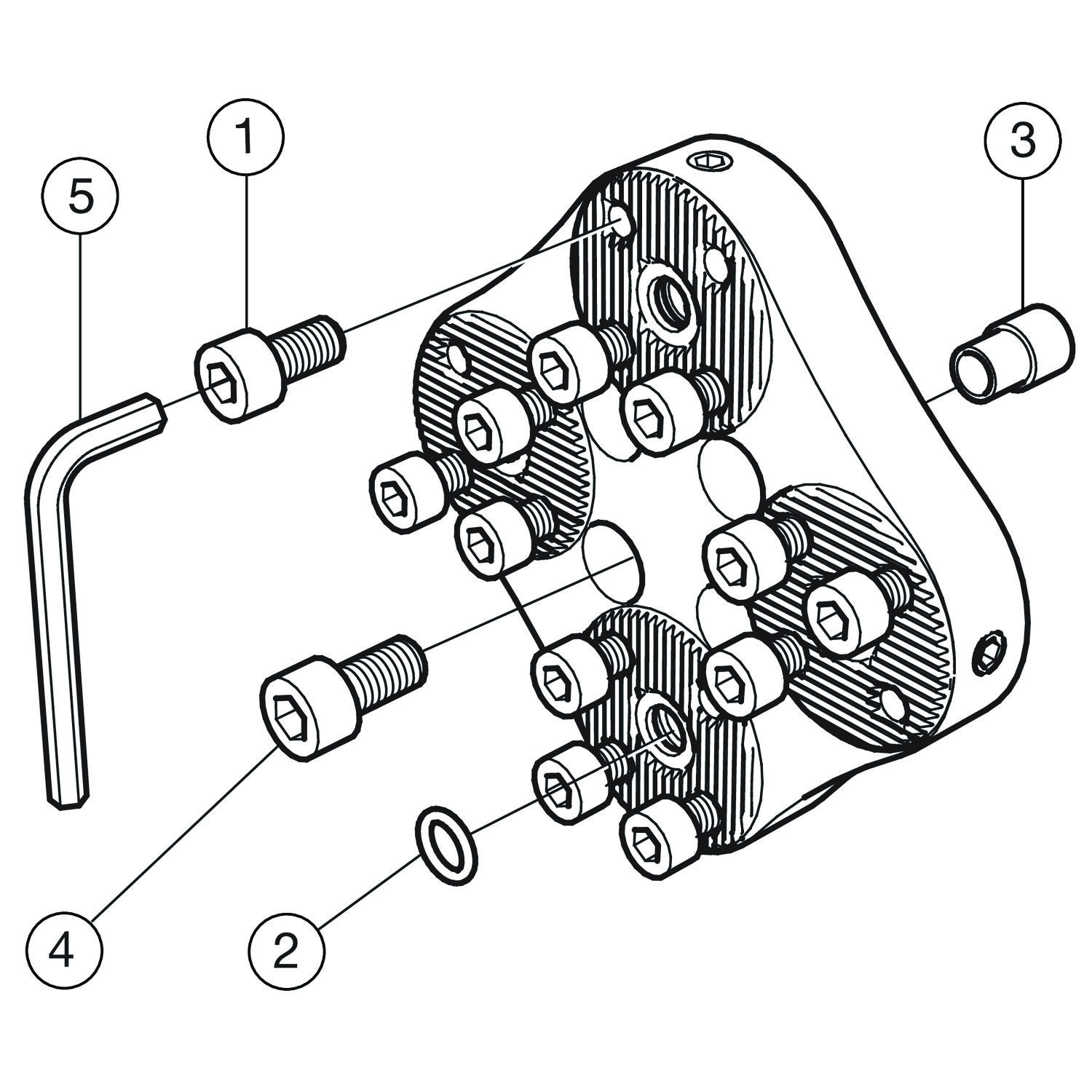

Minitorre para quatro cabeças CoroTurn® SL
Item de adaptação · comprimento funcional 12 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 570-4-25-40-000-AX.
Ferramentas para torneamento 2020Catálogo · Sandvik Coromant · PDF
CoroTurn PI — torneamento de perfisApresentação de produto · Torneamento · 21 slides · mesma operação
Torneamento no eixo Y — CoroTurn Prime e CoroPlex YTApresentação de produto · Torneamento · 16 slides · mesma operação
PrimeTurning com CoroTurn Prime — torneamento em todas as direçõesApresentação de produto · Torneamento · 24 slides · mesma operaçãoCasos práticos da Hailtools
Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operação
Classe CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoVídeos
CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operação
CoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operação
Troca automática de ferramentas em centros de torneamentoSandvik Coromant · YouTube · mesma operação
Case de torneamento – PrimeTurning™ reduz o tempo de usinagem em até 50 por cento na BHDTSandvik Coromant · YouTube · mesma operação
Novas classes de aço para torneamento - Refinadas em todos os aspectos.Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 570-4-25-40-000-AX
- Código compactado
- 570-4-25-40-000-AX
- Material ID
- 5765170
- Família
- Adaptação
- Tipo
- Mini-torre
- Peso unitário
- 324,2 g
- EAN
- 12010644
- UNSPSC
- 27112807
- eCl@ss 13
- 21022090
- Lançamento
- 31/01/2005
- CoroPak de lançamento
- 05.1
Arquivos CAD
- STP básico 72905432.stp
- DXF 2D 72905431.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.

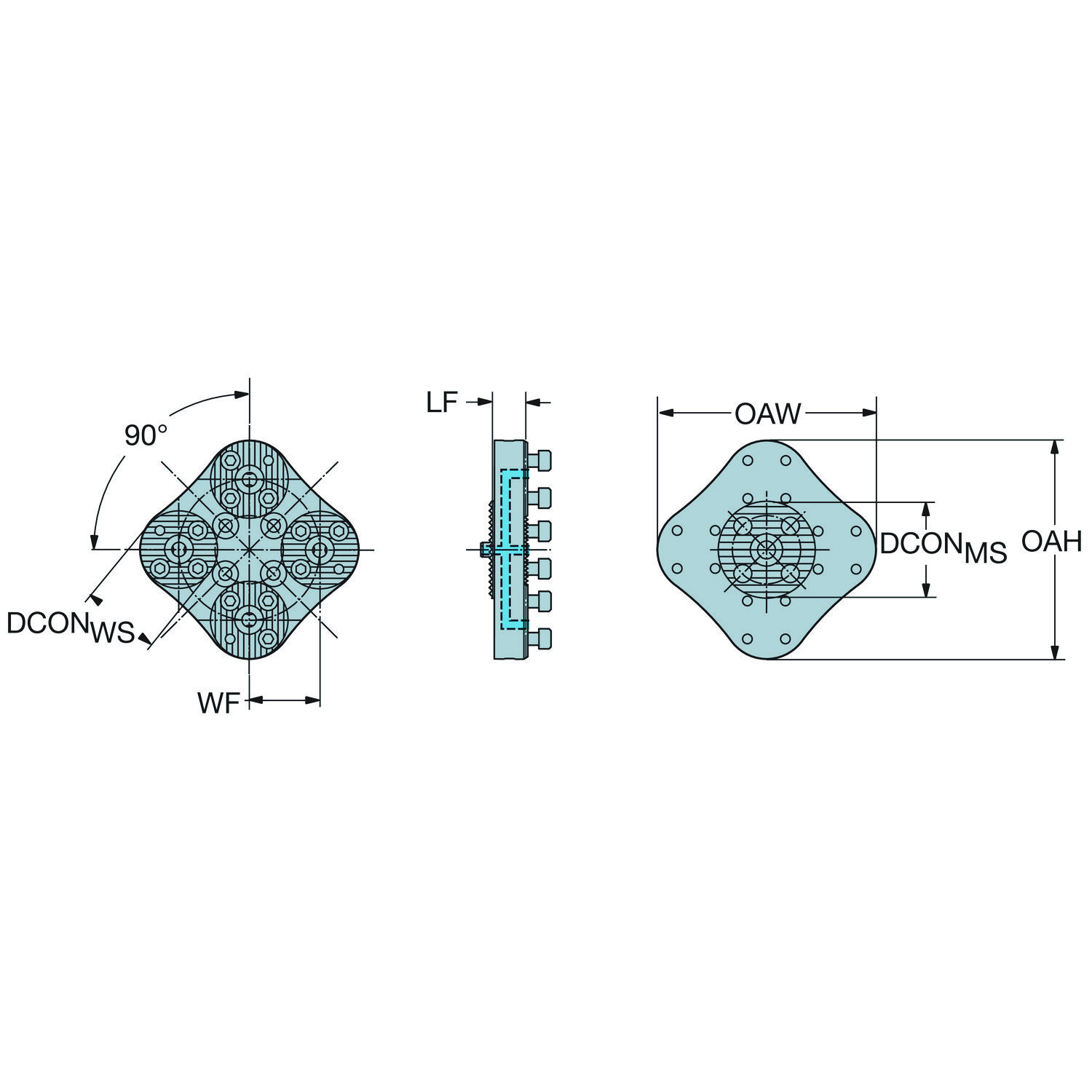

| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF | 0 mm |
| Altura total | OAH | 75 mm |
| Ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento da saliência | LPR | 12 mm |
| Comprimento funcional | LF | 12 mm |
| Comprimento total | OAL | 12 mm |
| Diâmetro da conexão | DCONMS | 40 mm |
| Diâmetro da conexão | DCONWS | 25 mm |
| Direção da interface de adaptação da máquina | ADINTMS | SL cabeça (parafuso montado) — tamanho 40 |
| Direção de interface de adaptação da peça | ADINTWS | SL (parafuso montado) -reto — tamanho 25 |
| Largura funcional | WF | 25 mm |
| Largura total | OAW | 75 mm |
| Número de conexões da ferramenta à peça | CCONWS | 4 |
| Peso do item | WT | 0.3242 kg |
| Pressão de refrigeração | CP | 20 bar |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
