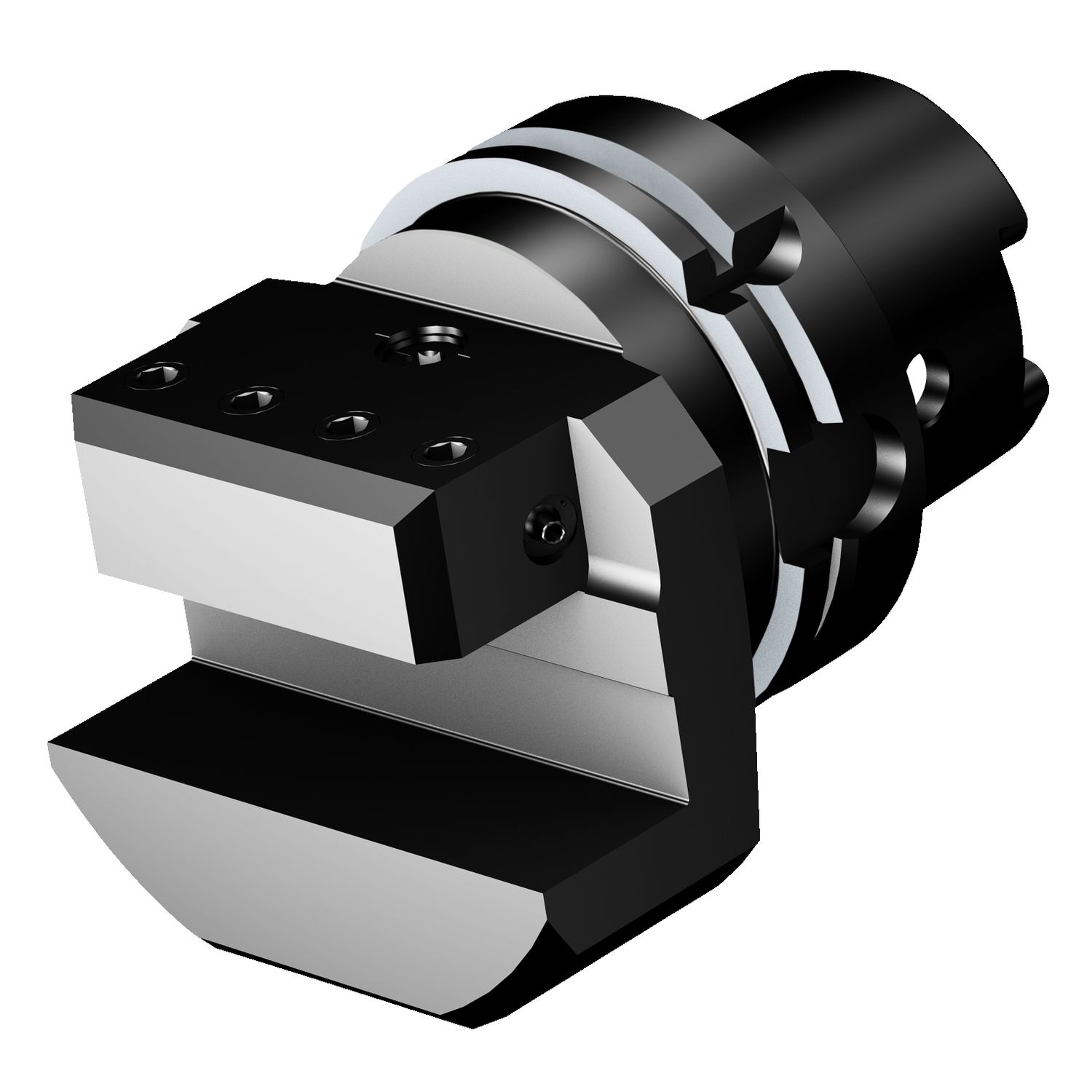

Foto do produto
Adaptação · Adaptador estacionário — angular
392.419-100-ASHA-32
HSK para adaptador com haste retangular
Item de adaptação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
A Sandvik Coromant indica no lugar:
HT10-ASHA-090-25HP — HSK para adaptador com haste retangularMaterial deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 392.419-100-ASHA-32.
Casos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 392.419-100-ASHA-32
- Código compactado
- 392.419-100-ASHA-32
- Material ID
- 6078781
- Família
- Adaptação
- Tipo
- Adaptador estacionário — angular
- Peso unitário
- 5,8 kg
- EAN
- 26078781
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Lançamento
- 20/09/2011
- CoroPak de lançamento
- 11.2
Arquivos CAD
- STP básico 73037038.stp
- DXF 2D 73037039.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

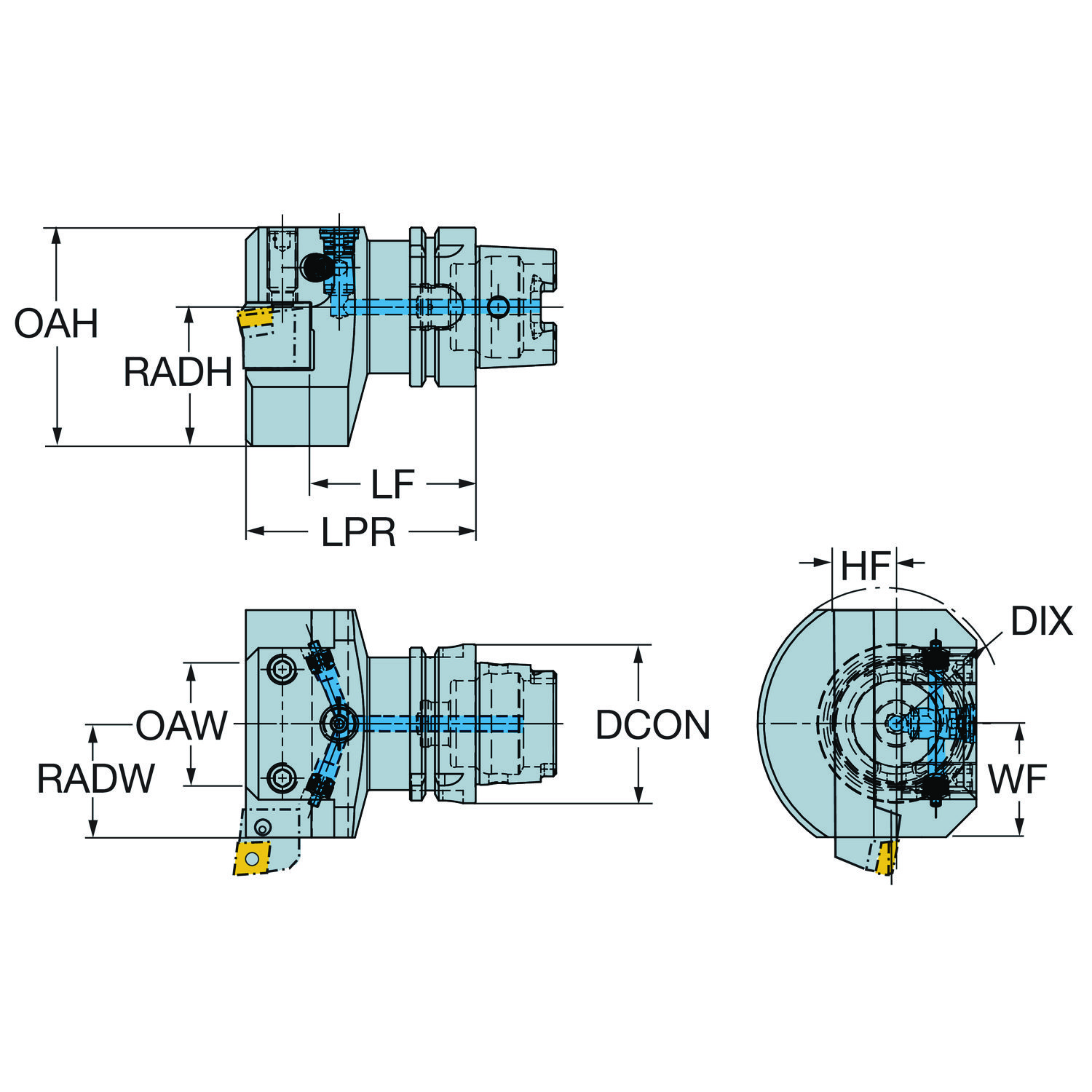

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 32 mm |
| Altura funcional | HF_2 | 32 mm |
| Altura radial do corpo | RADH | 65 mm |
| Altura total | OAH | 115 mm |
| Balanço máximo | OHX | 68 mm |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento da saliência | LPR | 100 mm |
| Comprimento funcional | LF_1 | 68 mm |
| Comprimento funcional | LF_2 | 68 mm |
| Comprimento total | OAL | 150 mm |
| Diâmetro da conexão | DCONMS | 100 mm |
| Diametro máximo da ferramenta para troca | DIX | 142 mm |
| Direção da interface de adaptação da máquina | ADINTMS | HSK -T — tamanho 100 |
| Direção de interface de adaptação da peça | ADINTWS | Haste retangular — métrica: 32 x 32 |
| Largura funcional | WF_1 | 40 mm |
| Largura funcional | WF_2 | 40 mm |
| Largura radial do corpo | RADW | 110 mm |
| Largura total | OAW | 110 mm |
| Peso do item | WT | 5.8 kg |
| Pressão de refrigeração | CP | 80 bar |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo código de saída de refrigeração | CXSC | Saída descentralizada com bicos ajustáveis |
