Adaptação · Adaptador de mandrilar com simetria de rotação

392.41037B-6312090B

Adaptador com acoplamento HSK para cabeça de mandrilamento de precisão

Adaptador para ferramenta de mandrilar. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Descontinuado

Ver o substituto: 392.41037B-6312090C

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Produto descontinuado.

A Sandvik Coromant indica no lugar:

392.41037B-6312090C — HSK para adaptador de cabeça para mandrilamento de precisão

Totalmente intercambiável com o produto original.

Ver o substituto

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 392.41037B-6312090B.

Ferramentas rotativas 2020 — fresamento, furação, mandrilamentoCatálogo · Sandvik Coromant · PDFSoluções de ponta para usinagem de furosFolder · Sandvik Coromant · PDF

Casos práticos da Hailtools

CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoEasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoCoromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação

Vídeos

Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTube · mesma operaçãoBT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTube · mesma operaçãoBT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTube · mesma operação

Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
392.41037B-6312090B
Código compactado
392.41037B-6312090B
Material ID
5760041
Família
Adaptação
Tipo
Adaptador de mandrilar com simetria de rotação
Peso unitário
1,502 kg
EAN
12063026
UNSPSC
23241601
eCl@ss 13
21181290
Lançamento
15/08/2005
CoroPak de lançamento
05.2

Arquivos CAD

Itens inclusos

  • 2 × 5519 026-10 Parafuso de trava
  • 1 × 3214 010-407 Parafuso da barra

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

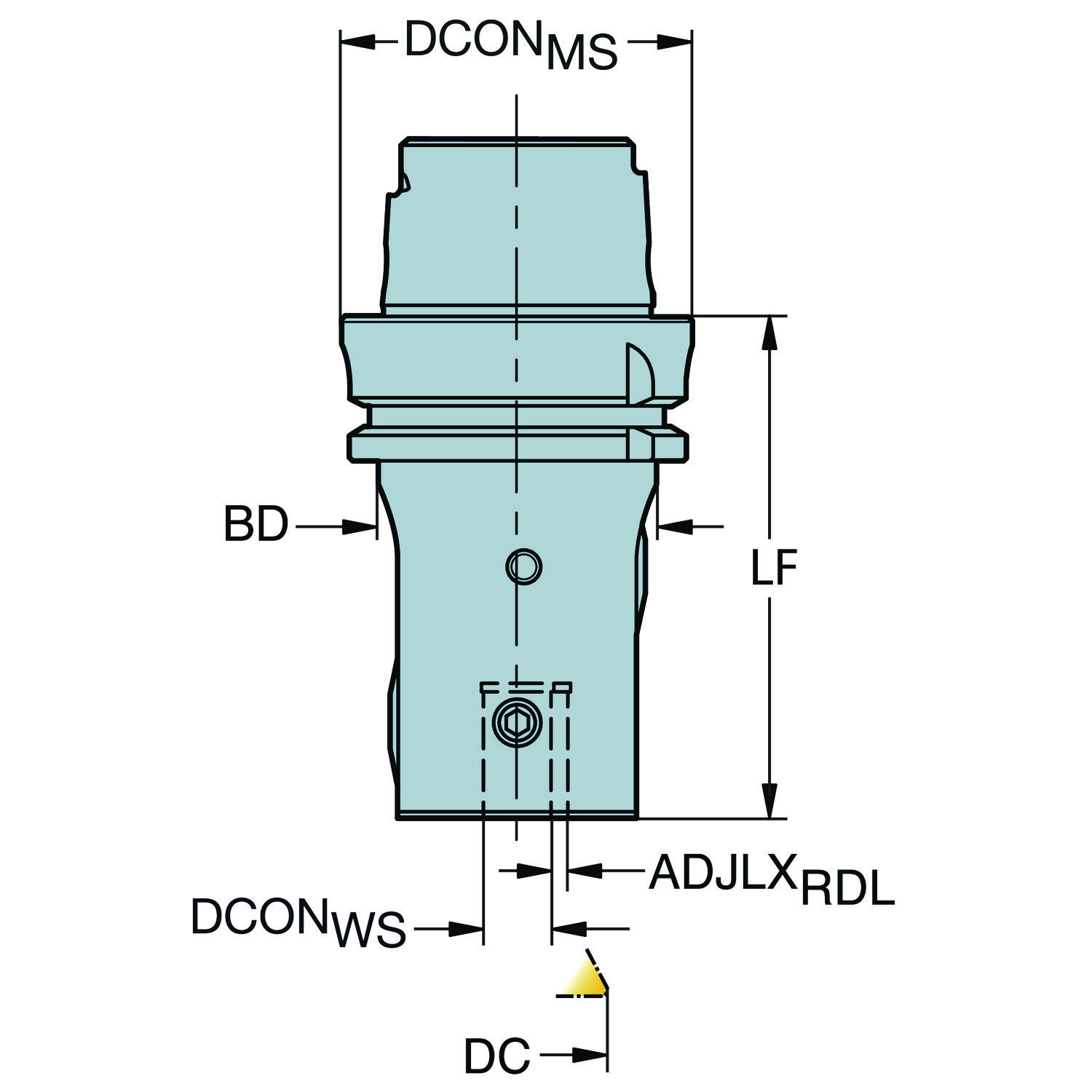

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Ângulo de conicidade BHTA_2 0
Bolso para chip de dados DCP Não
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento do corpo LB_1 64 mm
Comprimento do corpo LB_2 90 mm
Comprimento funcional LF_1 90 mm
Comprimento total OAL 122 mm
Diâmetro da conexão DCONMS 63 mm
Diâmetro da conexão do lado da peça DCONWS 12 mm
Diâmetro de corte máximo DCX 26 mm
Diâmetro do corpo BD_1 50 mm
Diâmetro do corpo BD_2 63 mm
Diâmetro mínimo de corte DCN 3 mm
Direção da interface de adaptação da máquina ADINTMS HSK -A — tamanho 63
Direção de interface de adaptação da peça ADINTWS_1 Fixação cilíndrica com rebaixos (bucha) — métrica: 12
Largura funcional WF_1 0 mm
Letra standard STDLET A
Limite máximo de ajuste ADJLX 3 mm
Numero standard STDNO ISO12164-1
Peso do item WT 1.502 kg
Pressão de refrigeração CP 20 bar
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Tipo código de saída de refrigeração CXSC_1 Saída axial concêntrica

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
