254LKF-16-16-R

Ferramentas · Radial P&G Indexable

254LKF-16-16-R

Barra de mandrilar CoroThread® 266 para usinagem de canais

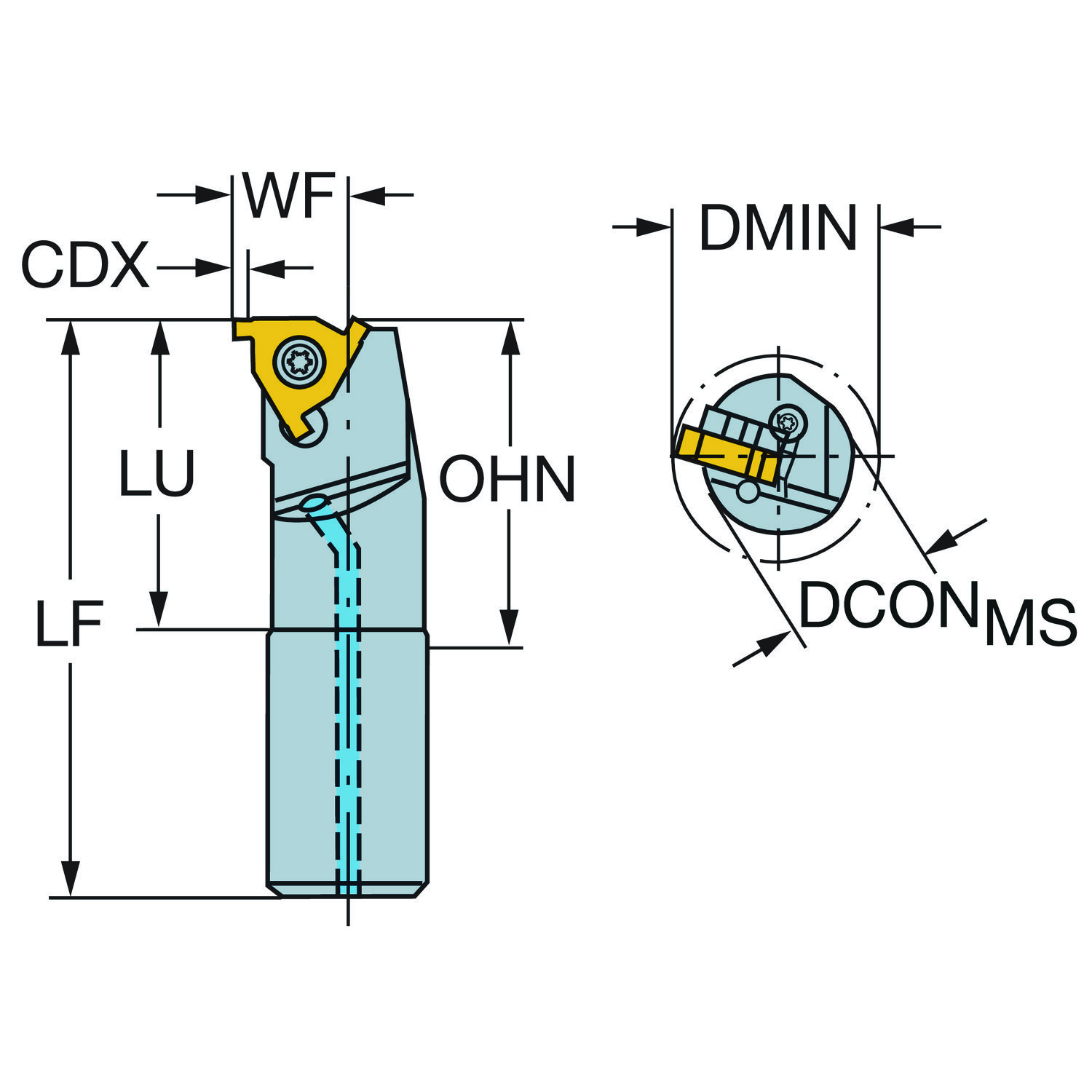

Ferramenta para torneamento · comprimento funcional 125 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
254LKF-16-16-R
Código compactado
254LKF-16-16-R
Material ID
5961365
Família
Ferramentas
Tipo
Radial P&G Indexable
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
185.4 Gram
EAN
25961365
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181005
Origem
SE
Lançamento
20/09/2011
CoroPak de lançamento
11.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
ângulo de folga principal AN 0
ângulo do corpo da ferramenta em relação à peça BAWS 90
Balanço máximo OHX 48 mm
Balanço mínimo OHN 27 mm
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M 16
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC axial concentric entry
Comprimento de fixação LSCMS 77 mm
Comprimento funcional LF 125 mm
Comprimento total OAL 125 mm
Comprimento util LU 27 mm
Diâmetro da conexão DCONMS 16 mm
Diâmetro do corpo BD 16 mm
Diâmetro mínimo do furo DMIN_1 20 mm
Diâmetro mínimo do furo DMIN 20 mm
Direção da interface de adaptação da máquina ADINTMS Cylindrical shank without clamping features (without flange) -metric: 16.00
Insert included angle EPSR 60
Largura funcional WF 12 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroThread -internal size 16 (254RG-16CC)
Pressão de refrigeração CP 40 mm
Propriedade de auxílio de localização LOCAP Sim
Sensor embedded property SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC axial inclined exit
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
