SSTBL 40 12X — Foto do produto

Foto do produto

Ferramentas · Torneamento — intercambiável

SSTBL 40 12X

Porta Ferramenta convencional CoroTurn® 107 para torneamento

Ferramenta para torneamento · comprimento funcional 406,4 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Descontinuado

Pedir alternativa à engenharia

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Pedir alternativa

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para SSTBL 40 12X.

Ferramentas para torneamento 2020Catálogo · Sandvik Coromant · PDFCoroTurn PI — torneamento de perfisApresentação de produto · Torneamento · 21 slides · mesma operaçãoTorneamento no eixo Y — CoroTurn Prime e CoroPlex YTApresentação de produto · Torneamento · 16 slides · mesma operaçãoPrimeTurning com CoroTurn Prime — torneamento em todas as direçõesApresentação de produto · Torneamento · 24 slides · mesma operaçãoCoroTurn TR CoroTurn 107 Coromant CaptoApresentação · CoroPak 20.1 · Sandvik Coromant · ler no siteT-Max P and CoroTurn 107 grade updateApresentação · CoroPak 19.2 · Sandvik Coromant · ler no siteT-Max P-CoroTurn 107-QS-shanksApresentação · CoroPak 18.2 · Sandvik Coromant · ler no siteA3-141001-CoroTurn-107 PorApresentação · CoroPak 14.2 · Sandvik Coromant · ler no site

Casos práticos da Hailtools

Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoClasse CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operação

Vídeos

CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operaçãoCoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operaçãoSecure profiling - CoroTurn® 107 inserts and tools with rail interfaceSandvik Coromant · YouTube

Biblioteca técnica: tudo sobre CoroTurn 107 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
SSTBL 40 12X
Código compactado
SSTBL4012X
Material ID
6273253
Família
Ferramentas
Tipo
Torneamento — intercambiável
Peso unitário
12,097 kg
EAN
26273253
UNSPSC
27112809
eCl@ss 13
21181001
Lançamento
19/09/2012
CoroPak de lançamento
12.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor

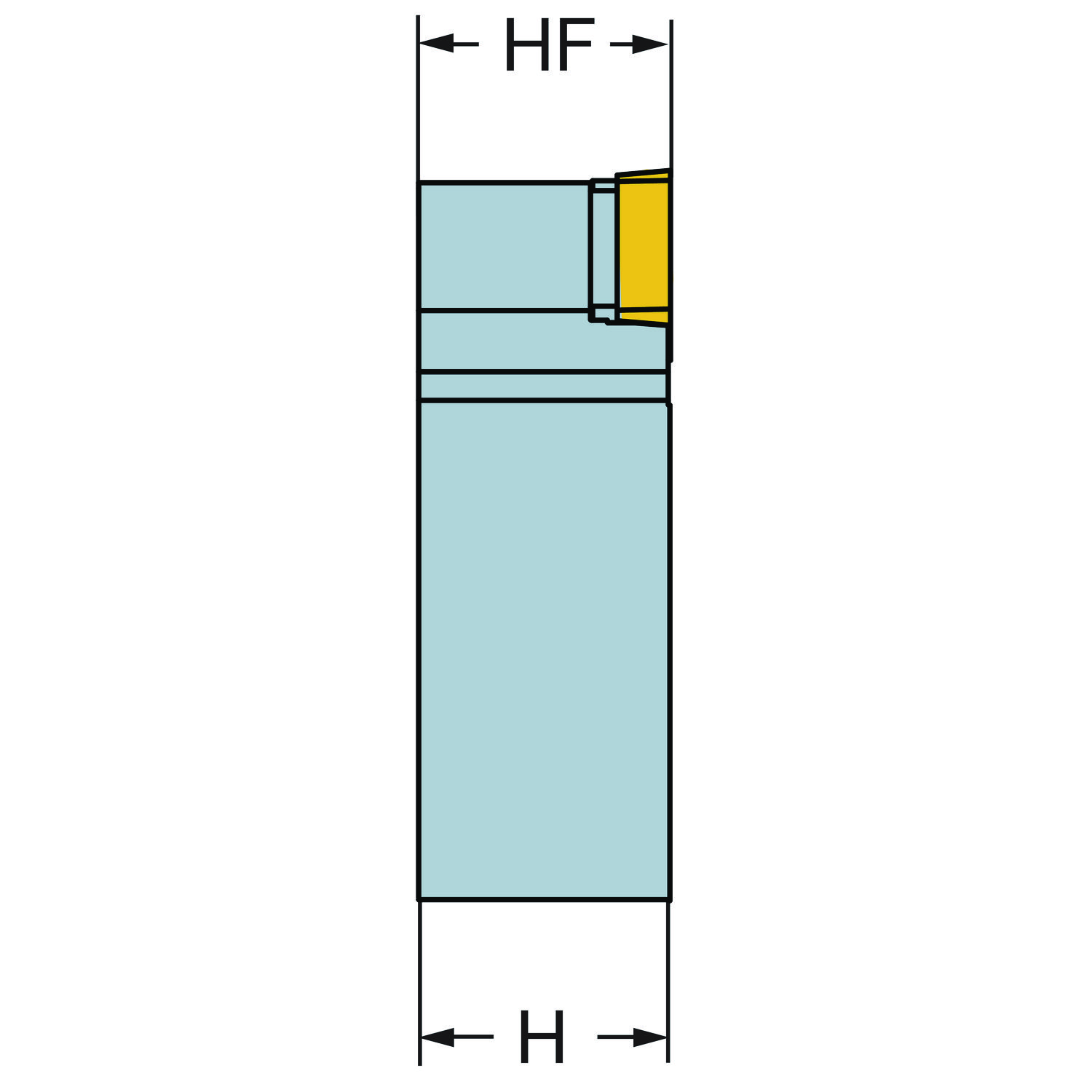

Altura da haste H 63.5 mm
Altura funcional HF 63.5 mm
Ângulo da aresta de corte da ferramenta KAPR_1 60
Ângulo da ponta da pastilha EPSR 90
Ângulo de ataque da ferramenta PSIR 30
Ângulo de inclinação LAMS 0
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 27

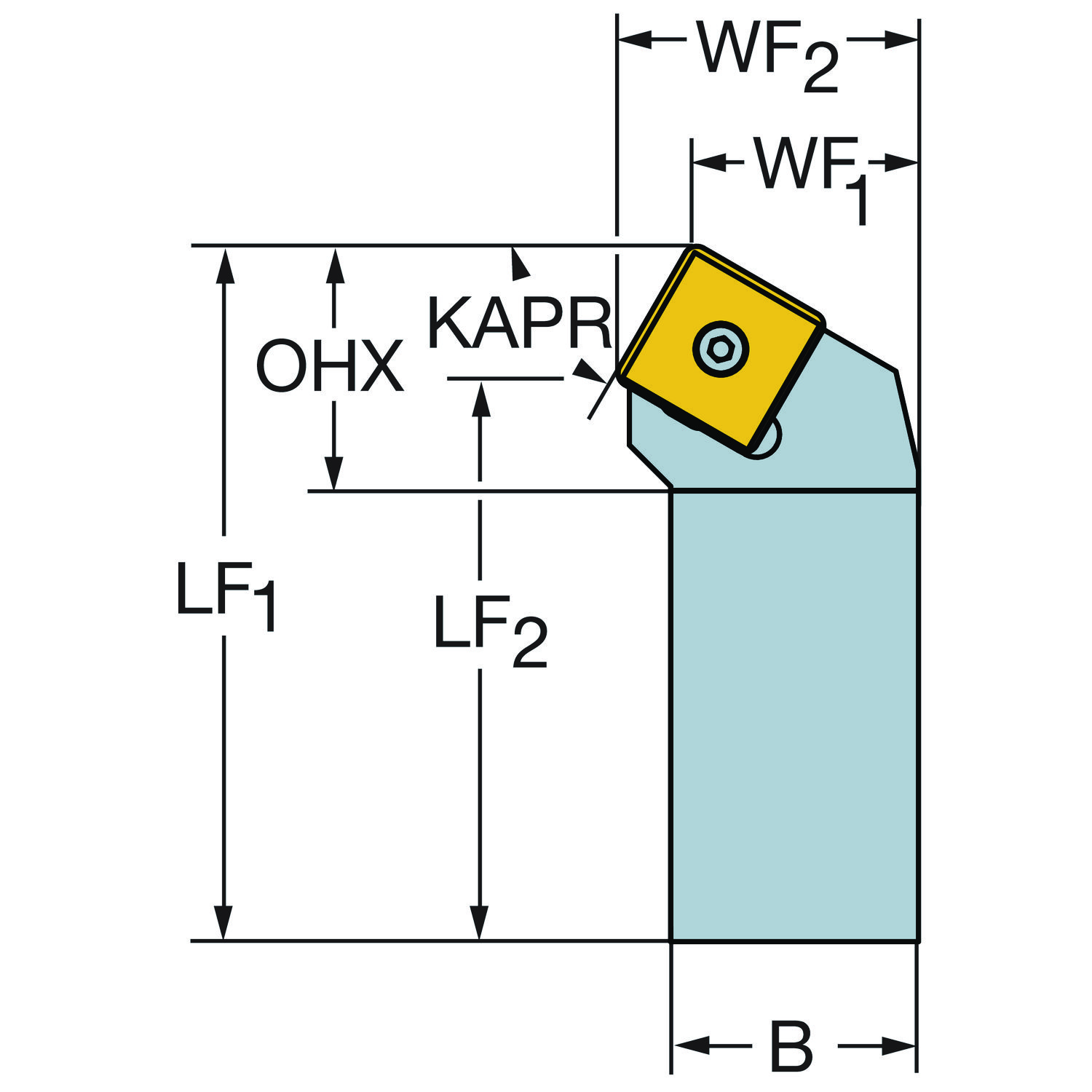

Balanço máximo OHX 57.9 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 38
Código do tamanho do assento da pastilha SSC_N 1 1/2
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento da saliência LPR 406.4 mm
Comprimento de fixação LSCMS 348.5 mm
Comprimento funcional LF 406.4 mm
Comprimento total OAL 406.4 mm
Direção da interface de adaptação da máquina ADINTMS Haste retangular — polegada: 2 1/2 x 2 1/2
Identificação da pastilha padrão MIID SBMT 38 12 32
Largura da haste B 63.5 mm
Largura funcional WF 57.15 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER SBMT 381232
Peso do item WT 12.097 kg
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 18.7 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
