SBMT 38 12 32-XH 4335

Pastilha CoroTurn® 107 para torneamento

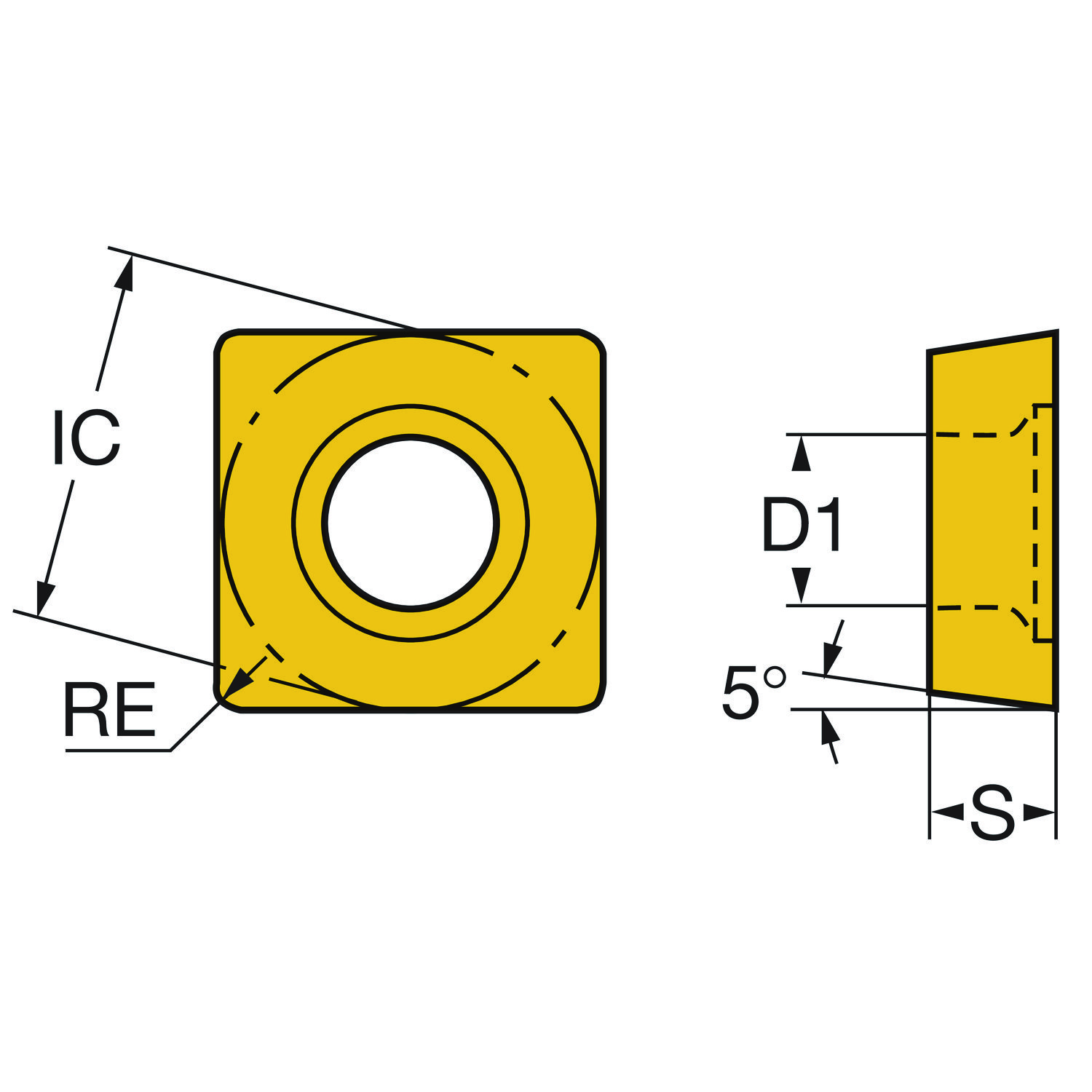

Pastilha para torneamento para aço (ISO P) · classe 4335 com cobertura CVD · círculo inscrito 38,1 mm, raio de ponta 3,18 mm, espessura 12,7 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 4335

Indicada em 1º lugar para: P (aço), M (aço inoxidável)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.

Dados principais

Código ISO: SBMT 38 12 32-XH 4335
Código compactado: SBMT381232-XH4335
Material ID: 7081123
Família: Pastilhas
Tipo: Pastilha de torneamento — geral
Classe: 4335
Cobertura: TICN+AL2O3+TIN
Processo de cobertura: CVD
Substrato: WC
Material ISO principal: P
Quantidade por embalagem: 5
Quantidade mínima: 5
Peso unitário: 214,46 g
EAN: 7323221189112
NCM: 820900
UNSPSC: 23242105
eCl@ss 13: 21182002
Origem: SE
Lançamento: 19/02/2017
CoroPak de lançamento: 17.1

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 90 m/min
Avanço por rotação: 1,86 mm/r
Profundidade de corte: 15 mm
Espessura máxima do cavaco: 1,8 mm/r
Vida da ferramenta: 1.200 s

Para Aço · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.

Torneamento geral · Ângulo de posição 75°

Material	v_c m/min	f_n mm/r	h_ex mm/r	a_p mm	Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB	90 (75 – 105)	1,86 (1,45 – 2,48)	1,8 (1,4 – 2,4)	15 (5 – 25)	1.200 s
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB	37 (25 – 50)	1,86 (1,45 – 2,48)	1,8 (1,4 – 2,4)	15 (5 – 25)	900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo da ponta da pastilha	EPSR	90
Ângulo de folga principal	AN	5
Classe	GRADE	4335
Código de condições da aresta de corte	CECC	Arredondada
Código de montagem da pastilha	IFS	Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados
Código do formato da pastilha	SC	Quadrada
Código do tamanho do assento da pastilha	SSC_M	38
Código do tamanho do assento da pastilha	SSC_N	1 1/2
Comprimento efetivo da aresta de corte	LE	34.9 mm
Designação da aplicação do quebra-cavacos por fabricante	CBMD	XH
Diâmetro do círculo inscrito	IC	38.1 mm
Diâmetro do furo de fixação	D1	9 mm
Espessura da pastilha	S	12.7 mm
Formato e tamanho da pastilha	CUTINT_SIZESHAPE	SB3812
ISO Cutting Tool Material	ISOMAT	Metal duro (WC) com cobertura
ISO nível de classificação de material Primário	TMC1	P
ISO nível de classificação de material Secundário	TMC1	M
ISO nível de classificação de material Todos	TMC1	PM
Número de arestas de corte	CEDC	4
Propriedade da aresta Wiper	WEP	Não
Quantidade de lados de um item da ferramenta ou item de corte	NSIDE	Face única
Raio do canto	RE	3.18 mm
Sensor embutido	SEP	Não
Sentido	HAND	Neutro
Tipo de operação	CTPT	Desbaste

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
