SSRCR 40CX-38 — Foto do produto

Foto do produto

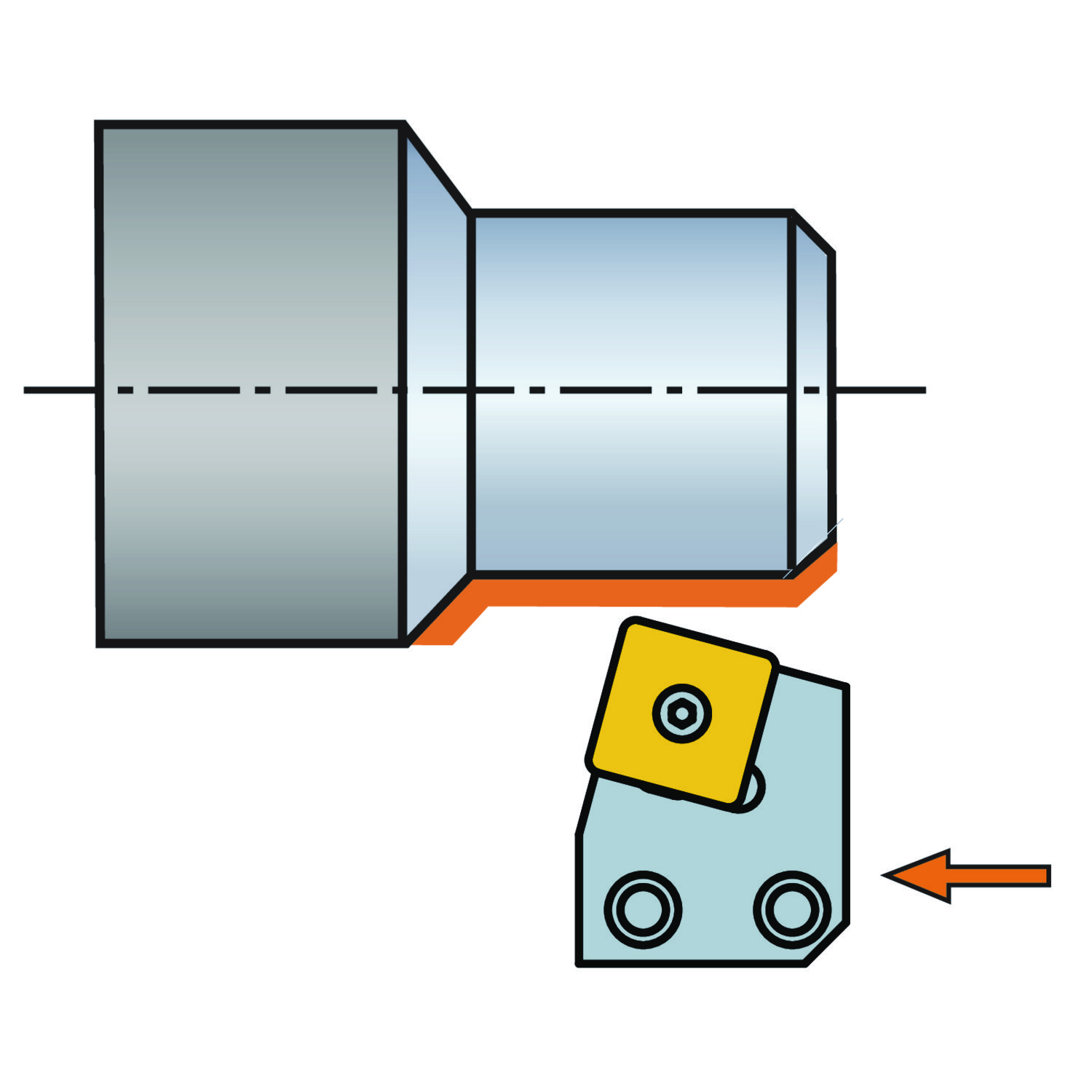

Ferramentas · Cartucho de torneamento geral — avanço frontal, lateral ou ambos

SSRCR 40CX-38

Cápsula CoroTurn® 107 para torneamento

Ferramenta acoplada · comprimento funcional 83 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
SSRCR 40CX-38
Código compactado
SSRCR40CX-38
Material ID
6273282
Família
Ferramentas
Tipo
Cartucho de torneamento geral — avanço frontal, lateral ou ambos
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
1,349 kg
EAN
26273282
NCM
846610
UNSPSC
23231001
eCl@ss 13
21181590
Origem
IN
Lançamento
19/09/2012
CoroPak de lançamento
12.2

Arquivos CAD

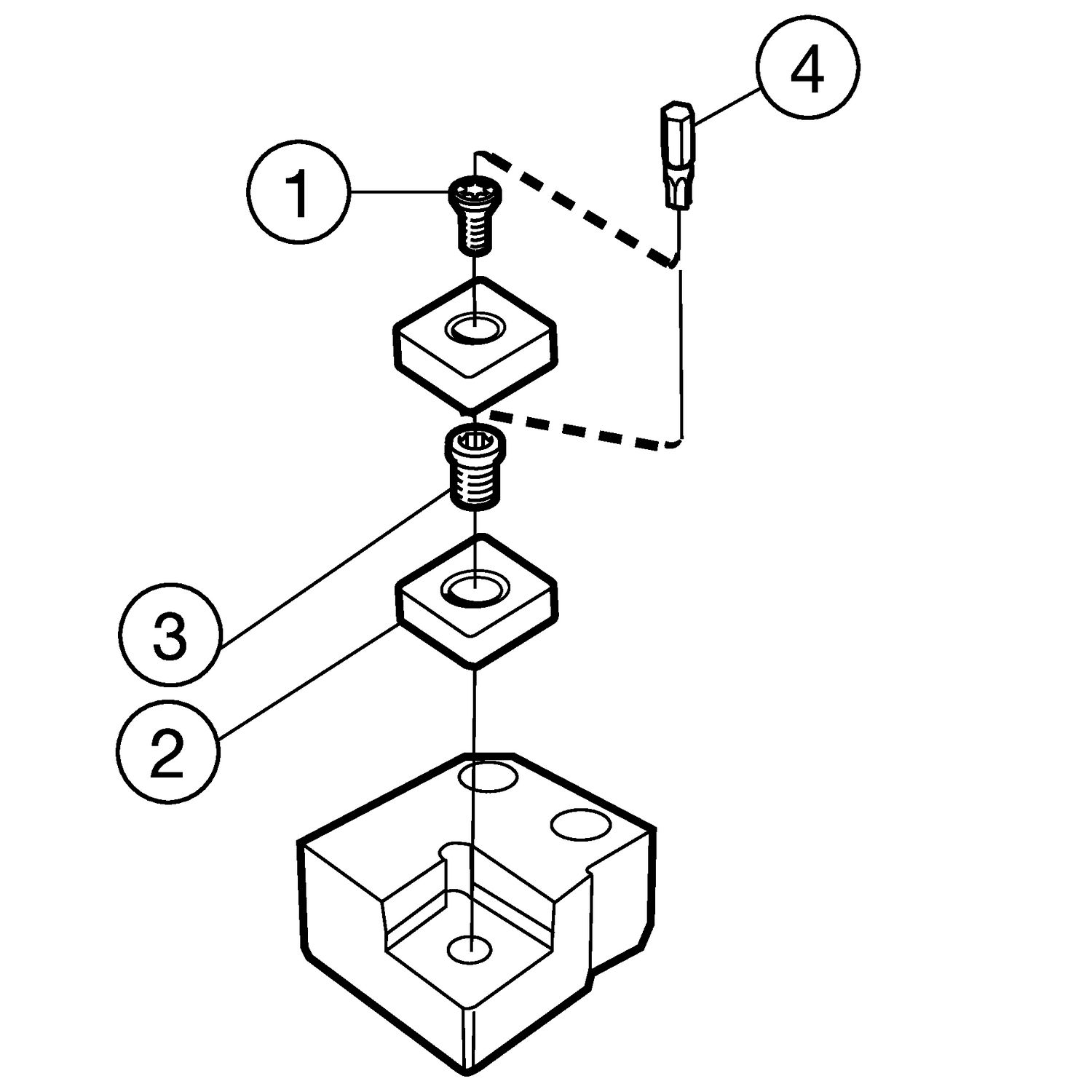

Itens inclusos

  • 1 × 5513 028-01 Parafuso
  • 1 × 5322 465-01 Calço
  • 1 × 5512 089-01 Parafuso do calço
  • 1 × 5680 084-16 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

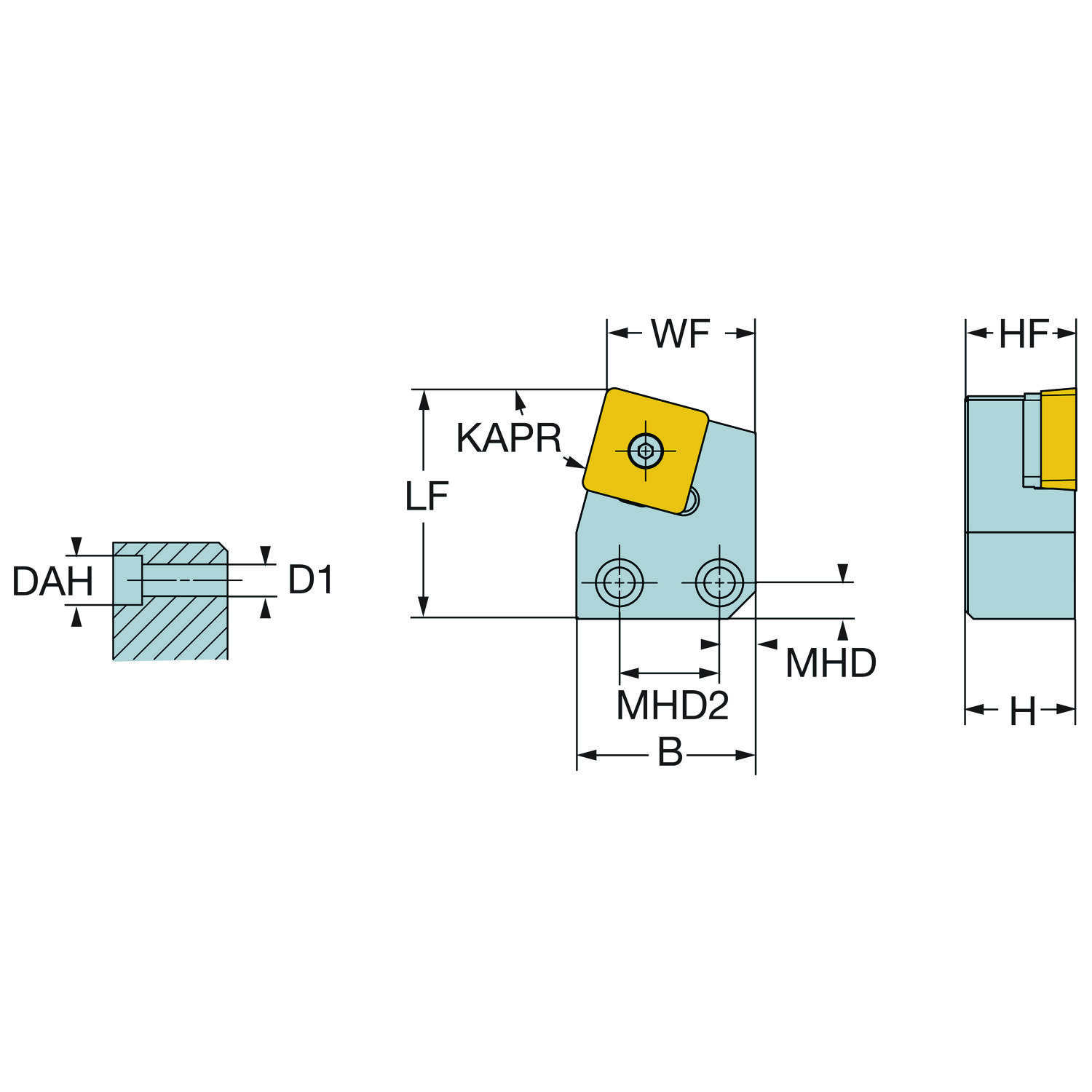

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 40 mm
Altura funcional HF 40 mm
Ângulo da aresta de corte da ferramenta KAPR 75
Ângulo da ponta da pastilha EPSR 90
Ângulo de ataque da ferramenta PSIR 15
Balanço máximo OHX 83 mm
Código do tamanho do assento da pastilha SSC_M 38
Código do tamanho do assento da pastilha SSC_N 1 1/2
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Comprimento funcional LF 83 mm
Diâmetro mínimo do furo DMIN_1 130 mm
Direção da interface de adaptação da máquina ADINTMS Cartucho, pesado torneamento — tamanho 40 x 64.5 (S)
Largura da haste B 64.5 mm
Largura funcional WF 53.25 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER SCMT 380932
Sensor embutido SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 18.7 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
