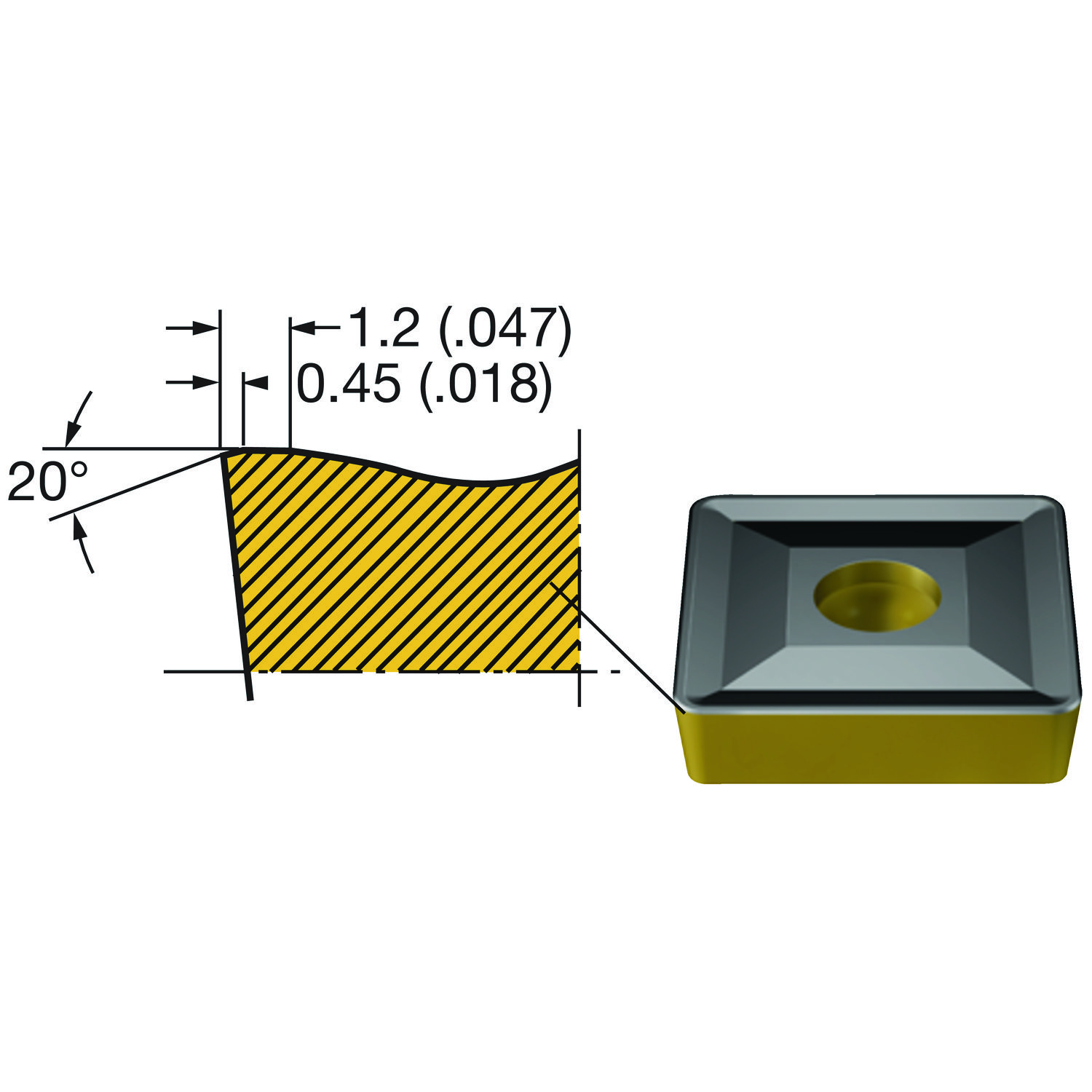

Foto do produto
Pastilhas · Pastilha de torneamento — geral
SCMT 38 09 32-XH 4325
Pastilha CoroTurn® 107 para torneamento
Pastilha para torneamento · classe 4325 com cobertura CVD · círculo inscrito 38,1 mm, raio de ponta 3,18 mm, espessura 9,53 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 4325
Indicada em 1º lugar para: P (aço), K (ferro fundido)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.
Dados principais
- Código ISO
- SCMT 38 09 32-XH 4325
- Código compactado
- SCMT380932-XH4325
- Material ID
- 6532145
- Família
- Pastilhas
- Tipo
- Pastilha de torneamento — geral
- Classe
- 4325
- Cobertura
- TICN+AL2O3+TIN
- Processo de cobertura
- CVD
- Substrato
- WC
- Quantidade por embalagem
- 5
- Quantidade mínima
- 5
- Peso unitário
- 166 g
- EAN
- 26532145
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182002
- Origem
- SE
- Lançamento
- 25/02/2014
- CoroPak de lançamento
- 14.1
Arquivos CAD
A fábrica não publica DXF 2D para este item.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da ponta da pastilha | EPSR | 90 |
| Ângulo de folga principal | AN | 7 |
| Classe | GRADE | 4325 |
| Código de condições da aresta de corte | CECC | Arredondada |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do formato da pastilha | SC | Quadrada |
| Código do tamanho do assento da pastilha | SSC_M | 38 |
| Código do tamanho do assento da pastilha | SSC_N | 1 1/2 |
| Comprimento efetivo da aresta de corte | LE | 34.9 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | XH |
| Diâmetro do círculo inscrito | IC | 38.1 mm |
| Diâmetro do furo de fixação | D1 | 9 mm |
| Espessura da pastilha | S | 9.53 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | SC3809 |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| ISO nível de classificação de material Todos | TMC1 | PK |
| Número de arestas de corte | CEDC | 4 |
| Propriedade da aresta Wiper | WEP | Não |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Face única |
| Raio do canto | RE | 3.18 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo de operação | CTPT | Desbaste |
Suportes que recebem esta pastilha · 4 no catálogo
C10-SSRCL-58110-38 Unidade de corte CoroTurn® 107 para torneamento
C10-SSRCR-58110-38 Unidade de corte CoroTurn® 107 para torneamento
SSRCL 40CX-38 Cápsula CoroTurn® 107 para torneamento SSRCR 40CX-38 Cápsula CoroTurn® 107 para torneamento Nada com esse termo. Tente só o início do código.
Mesmo formato e tamanho — outras classes e geometrias.
SCMT 38 09 32-XH 4335 Pastilha CoroTurn® 107 para torneamento
SCMT 38 09 32-XL 4325 CoroTurn® 107, pastilha para torneamento SCMT 38 09 32-XL 4335 Pastilha CoroTurn® 107 para torneamento SCMT 38 09 32-XL 4425 Pastilha CoroTurn® 107 para torneamento
SCMT 38 09 32-XM 4325 Pastilha CoroTurn® 107 para torneamento SCMT 38 09 32-XM 4335 Pastilha CoroTurn® 107 para torneamento Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
