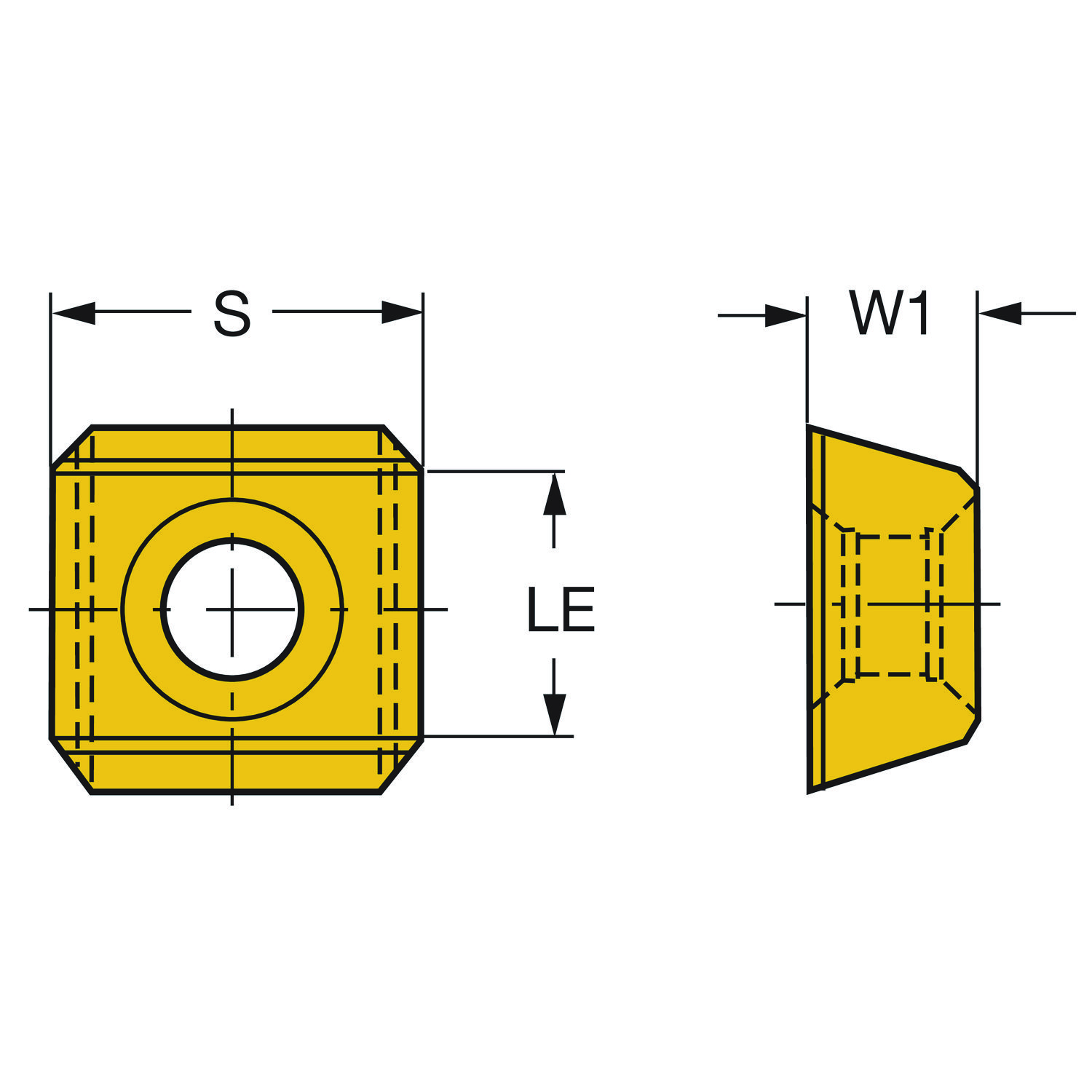

Desenho dimensional
Pastilhas · Pastilha de fresamento — geral
SDKX 15 06 08 H13A
Pastilha Auto para mandrilamento de cilindros
Pastilha ISO · classe H13A · círculo inscrito 15,875 mm, raio de ponta 0,8 mm, espessura 6,35 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe H13A Sem reposição — só estoque
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- SDKX 15 06 08 H13A
- Código compactado
- SDKX150608H13A
- Material ID
- 5749594
- Família
- Pastilhas
- Tipo
- Pastilha de fresamento — geral
- Classe
- H13A
- Substrato
- HW
- Peso unitário
- 12,42 g
- EAN
- 11229610
- UNSPSC
- 23242105
- eCl@ss 13
- 21182002
- Lançamento
- 03/01/2000
- CoroPak de lançamento
- 95.1
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da ponta da pastilha | EPSR | 90 |
| Classe | GRADE | H13A |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do formato da pastilha | SC | Quadrada |
| Código do tamanho do assento da pastilha | SSC_M | 15 |
| Código do tamanho do assento da pastilha | SSC_N | 5/8 |
| Comprimento efetivo da aresta de corte | LE | 11 mm |
| Diâmetro do círculo inscrito | IC | 15.875 mm |
| Diâmetro do furo de fixação | D1 | 5.6 mm |
| Espessura da pastilha | S | 6.35 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | SD1506ZN |
| Número de arestas de corte | CEDC | 4 |
| Peso do item | WT | 0.01242 kg |
| Raio do canto | RE | 0.8 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Substrato | SUBSTRATE | HW |
Suportes que recebem esta pastilha · 120 no catálogo
C6-DSSNL-45054-15B1 Unidade de corte T-Max® P para torneamento Recomendado
C6-DSSNR-45054-15B1 Unidade de corte T-Max® P para torneamento Recomendado
C4-DSSNL-27045-15 T-Max® P, unidade de corte para torneamento
C4-DSSNR-27045-15 T-Max® P, unidade de corte para torneamento
C4-PSDNN-00050-15 T-Max® P, unidade de corte para torneamento
C4-PSKNL-27050-15 T-Max® P, unidade de corte para torneamento
C4-PSKNR-27050-15 T-Max® P, unidade de corte para torneamento
C4-PSRNL-22050-15 T-Max® P, unidade de corte para torneamento
C4-PSRNR-22050-15 T-Max® P, unidade de corte para torneamento
C4-PSSNL-27040-15 T-Max® P, unidade de corte para torneamento
C4-PSSNR-27040-15 T-Max® P, unidade de corte para torneamento
C5-CSDNN-00060-15-4 Unidade de corte T-Max® para torneamento
C5-CSRNL-27060-15-4 T-Max®, unidade de corte para torneamento
C5-CSRNR-27060-15-4 T-Max®, unidade de corte para torneamento
C5-CSSNL-35050-15-4 Unidade de corte T-Max® para torneamento
C5-CSSNR-35050-15-4 Unidade de corte T-Max® para torneamento
C5-DSDNN-00060-15 Unidade de corte T-Max® P para torneamento
C5-DSKNL-35060-15 Unidade de corte T-Max® P para torneamento
C5-DSKNR-35060-15 Unidade de corte T-Max® P para torneamento
C5-DSRNL-27060-15 Unidade de corte T-Max® P para torneamento
C5-DSRNR-27060-15 Unidade de corte T-Max® P para torneamento
C5-DSSNL-35050-15 Unidade de corte T-Max® P para torneamento
C5-DSSNR-35050-15 Unidade de corte T-Max® P para torneamento
C5-PSDNN-00060-15 Unidade de corte T-Max® P para torneamento
C5-PSKNL-35060-15 T-Max® P, unidade de corte para torneamento
C5-PSKNR-35060-15 T-Max® P, unidade de corte para torneamento
C5-PSRNL-27060-15 Unidade de corte T-Max® P para torneamento
C5-PSRNR-27060-15 Unidade de corte T-Max® P para torneamento
C5-PSSNL-35050-15 T-Max® P, unidade de corte para torneamento
C5-PSSNL-35050-15HP T-Max® P, unidade de corte para torneamento
C5-PSSNR-35050-15 T-Max® P, unidade de corte para torneamento C5-PSSNR-35050-15HP T-Max® P, unidade de corte para torneamento
C6-CSDNN-00065-15-4 Unidade de corte T-Max® para torneamento
C6-CSRNL-35065-15-4 T-Max®, unidade de corte para torneamento
C6-CSRNR-35065-15-4 T-Max®, unidade de corte para torneamento
C6-CSSNL-45054-15-4 Unidade de corte T-Max® para torneamento
C6-CSSNR-45054-15-4 T-Max®, unidade de corte para torneamento
C6-DSDNN-00065-15 Unidade de corte T-Max® P para torneamento
C6-DSKNL-45065-15 Unidade de corte T-Max® P para torneamento
C6-DSKNR-45065-15 Unidade de corte T-Max® P para torneamento
C6-DSRNL-35065-15 Unidade de corte T-Max® P para torneamento
C6-DSRNR-35065-15 Unidade de corte T-Max® P para torneamento
C6-DSSNL-45054-15 Unidade de corte T-Max® P para torneamento
C6-DSSNL-45054-15B T-Max® P, unidade de corte para torneamento
C6-DSSNR-45054-15 Unidade de corte T-Max® P para torneamento
C6-DSSNR-45054-15B T-Max® P, unidade de corte para torneamento
C6-PSDNN-00065-15 Unidade de corte T-Max® P para torneamento
C6-PSDNN-00065-15HP Unidade de corte T-Max® P para torneamento
C6-PSKNL-35175-15 T-Max® P, unidade de corte para torneamento
C6-PSKNL-35175-15HP Unidade de corte T-Max® P para torneamento
C6-PSKNL-35175-15M1 T-Max® P, unidade de corte para torneamento
C6-PSKNL-45065-15 T-Max® P, unidade de corte para torneamento
C6-PSKNL-45065-15HP Unidade de corte T-Max® P para torneamento C6-PSKNR-35175-15 T-Max® P, unidade de corte para torneamento
C6-PSKNR-35175-15HP Unidade de corte T-Max® P para torneamento
C6-PSKNR-35175-15M1 T-Max® P, unidade de corte para torneamento
C6-PSKNR-45065-15 T-Max® P, unidade de corte para torneamento
C6-PSKNR-45065-15HP Unidade de corte T-Max® P para torneamento
C6-PSRNL-35065-15 Unidade de corte T-Max® P para torneamento
C6-PSRNL-35065-15HP Unidade de corte T-Max® P para torneamento
C6-PSRNR-35065-15 Unidade de corte T-Max® P para torneamento C6-PSRNR-35065-15HP Unidade de corte T-Max® P para torneamento
C6-PSSNL-45054-15 T-Max® P, unidade de corte para torneamento
C6-PSSNL-45054-15HP Unidade de corte T-Max® P para torneamento
C6-PSSNR-45054-15 T-Max® P, unidade de corte para torneamento
C6-PSSNR-45054-15HP Unidade de corte T-Max® P para torneamento
CSRNL 165D-4 T-Max®, ferramenta convencional para torneamento
CSRNL 3225P 15-4 Porta Ferramenta convencional T-Max® para torneamento
CSRNL 855D-4 T-Max®, ferramenta convencional para torneamento
CSRNR 165D-4 T-Max®, ferramenta convencional para torneamento
CSRNR 3225P 15-4 Porta Ferramenta convencional T-Max® para torneamento
CSRNR 855D-4 T-Max®, ferramenta convencional para torneamento
DSBNL 2525M 15 Porta Ferramenta convencional T-Max® P para torneamento
DSBNL 3225P 15 T-Max® P, ferramenta convencional para torneamento
DSBNL 3232P 15 Porta Ferramenta convencional T-Max® P para torneamento
DSBNR 2525M 15 Porta Ferramenta convencional T-Max® P para torneamento
DSBNR 3225P 15 T-Max® P, ferramenta convencional para torneamento
DSBNR 3232P 15 Porta Ferramenta convencional T-Max® P para torneamento
DSDNN 16 5D Porta Ferramenta convencional T-Max® P para torneamento
DSDNN 20 5D Porta Ferramenta convencional T-Max® P para torneamento
DSDNN 24 5D T-Max® P, ferramenta convencional para torneamento
DSDNN 2525M 15 Porta Ferramenta convencional T-Max® P para torneamento
DSKNL 20 5D T-Max® P, ferramenta convencional para torneamento
DSKNL 3232P 15 T-Max® P, ferramenta convencional para torneamento
DSKNR 20 5D T-Max® P, ferramenta convencional para torneamento
DSKNR 3232P 15 T-Max® P, ferramenta convencional para torneamento
DSRNL 16 5D T-Max® P, ferramenta convencional para torneamento
DSRNL 20 5D Porta Ferramenta convencional T-Max® P para torneamento
DSRNL 85 5D T-Max® P, ferramenta convencional para torneamento
DSRNR 16 5D T-Max® P, ferramenta convencional para torneamento
DSRNR 20 5D Porta Ferramenta convencional T-Max® P para torneamento
DSRNR 85 5D T-Max® P, ferramenta convencional para torneamento
DSSNL 16 5D T-Max® P, ferramenta convencional para torneamento
DSSNL 20 5D T-Max® P, ferramenta convencional para torneamento
DSSNL 2525M 15 Porta Ferramenta convencional T-Max® P para torneamento
DSSNL 3225P 15 Porta Ferramenta convencional T-Max® P para torneamento
DSSNL 3232P 15 Porta Ferramenta convencional T-Max® P para torneamento
DSSNR 16 5D T-Max® P, ferramenta convencional para torneamento
DSSNR 20 5D T-Max® P, ferramenta convencional para torneamento
DSSNR 2525M 15 Porta Ferramenta convencional T-Max® P para torneamento
DSSNR 3225P 15 Porta Ferramenta convencional T-Max® P para torneamento
DSSNR 3232P 15 Porta Ferramenta convencional T-Max® P para torneamento
PSBNL 2525M 15 Porta Ferramenta convencional T-Max® P para torneamento
PSBNL 3225P 15 T-Max® P, ferramenta convencional para torneamento
PSBNL 3232P 15 T-Max® P, ferramenta convencional para torneamento
PSBNR 2525M 15 Porta Ferramenta convencional T-Max® P para torneamento
PSBNR 3225P 15 T-Max® P, ferramenta convencional para torneamento
PSBNR 3232P 15 T-Max® P, ferramenta convencional para torneamento
PSKNL 2525M 15 Porta Ferramenta convencional T-Max® P para torneamento
PSKNR 20CA-15 Cápsula T-Max® P para torneamento
PSKNR 2525M 15 Porta Ferramenta convencional T-Max® P para torneamento
PSRNL 20CA-15 Cápsula T-Max® P para torneamento PSRNR 20CA-15 Cápsula T-Max® P para torneamento
PSSNL 2525M 15 T-Max® P, ferramenta convencional para torneamento
PSSNL 3225P 15 T-Max® P, ferramenta convencional para torneamento
PSSNL 3232P 15 Porta Ferramenta convencional T-Max® P para torneamento
PSSNR 20CA-15 Cápsula T-Max® P para torneamento
PSSNR 2525M 15 T-Max® P, ferramenta convencional para torneamento
PSSNR 3225P 15 T-Max® P, ferramenta convencional para torneamento
PSSNR 3232P 15 Porta Ferramenta convencional T-Max® P para torneamento Nada com esse termo. Tente só o início do código.
Mesmo formato e tamanho — outras classes e geometrias.
