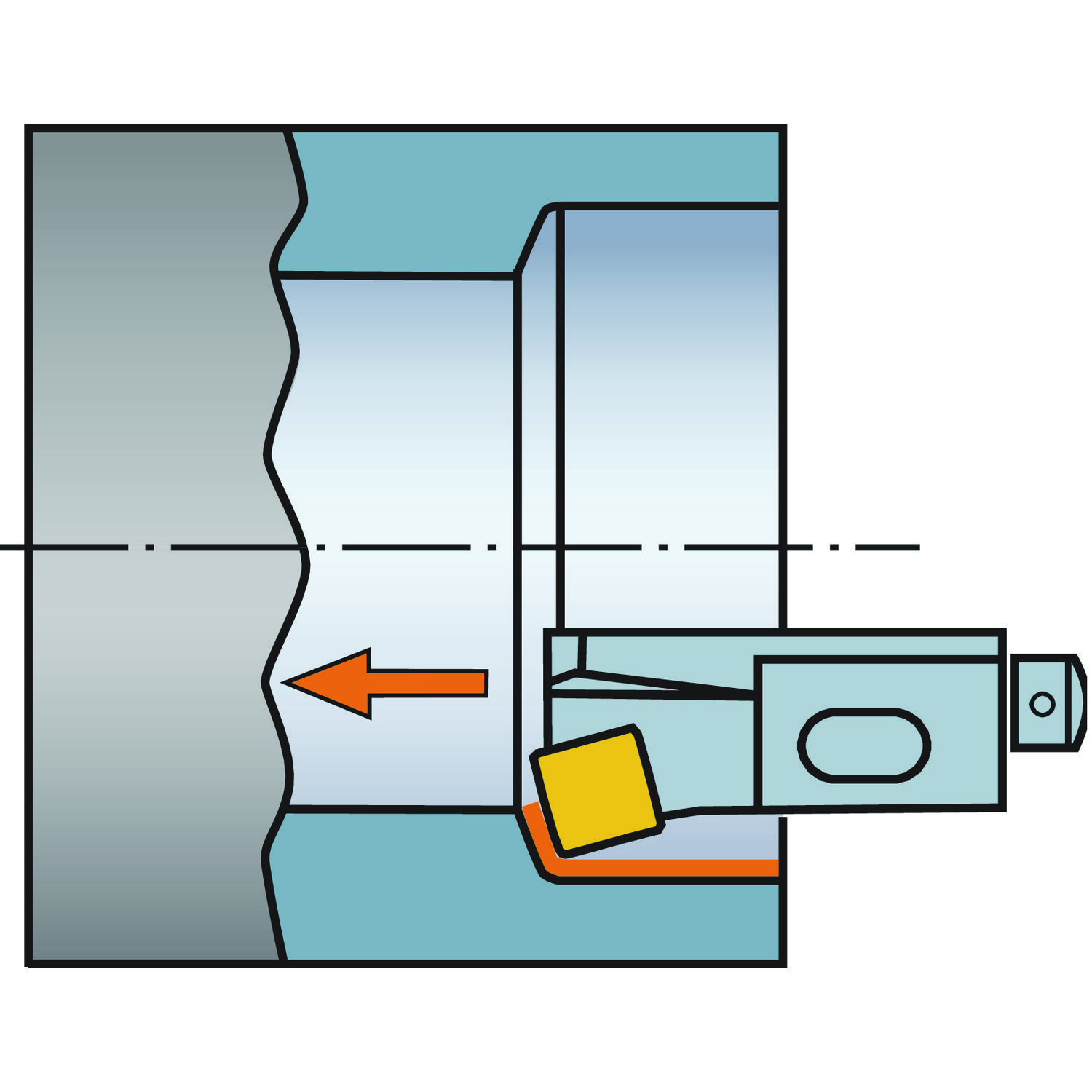

Ferramentas · Cartucho de torneamento geral — avanço frontal, lateral ou ambos
PSKNR 20CA-15
Cápsula T-Max® P para torneamento
Ferramenta acoplada · comprimento funcional 70 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Testado em máquina pela engenharia da Hailtools: Pastilhas T-Max® P
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para PSKNR 20CA-15.
Casos práticos da Hailtools
Vídeos
Troca automática de ferramentas em centros de torneamentoSandvik Coromant · YouTube · mesma operação
Case de torneamento – PrimeTurning™ reduz o tempo de usinagem em até 50 por cento na BHDTSandvik Coromant · YouTube · mesma operação
Novas classes de aço para torneamento - Refinadas em todos os aspectos.Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre T-Max P · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- PSKNR 20CA-15
- Código compactado
- PSKNR20CA-15
- Material ID
- 5739805
- Família
- Ferramentas
- Tipo
- Cartucho de torneamento geral — avanço frontal, lateral ou ambos
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 214,5 g
- EAN
- 10371233
- NCM
- 846610
- UNSPSC
- 23231001
- eCl@ss 13
- 21181590
- Origem
- IN
- Lançamento
- 19/06/1995
- CoroPak de lançamento
- 95.3
Arquivos CAD
- DXF 2D 77123625.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 1 × 438.3-840 Alavanca
- 1 × 438.3-831 Parafuso
- 1 × 174.3-857 Calço
- 1 × 174.3-864 Pino do calço
- 1 × 438.3-839 Parafuso de ajuste axial
- 1 × 438.3-821 Parafuso de ajuste radial
- 1 × 434.9-830 Parafuso de montagem
- 1 × 3411 011-084 Arruela
- 1 × 174.1-864 Chave
- 1 × 174.1-863 Chave
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

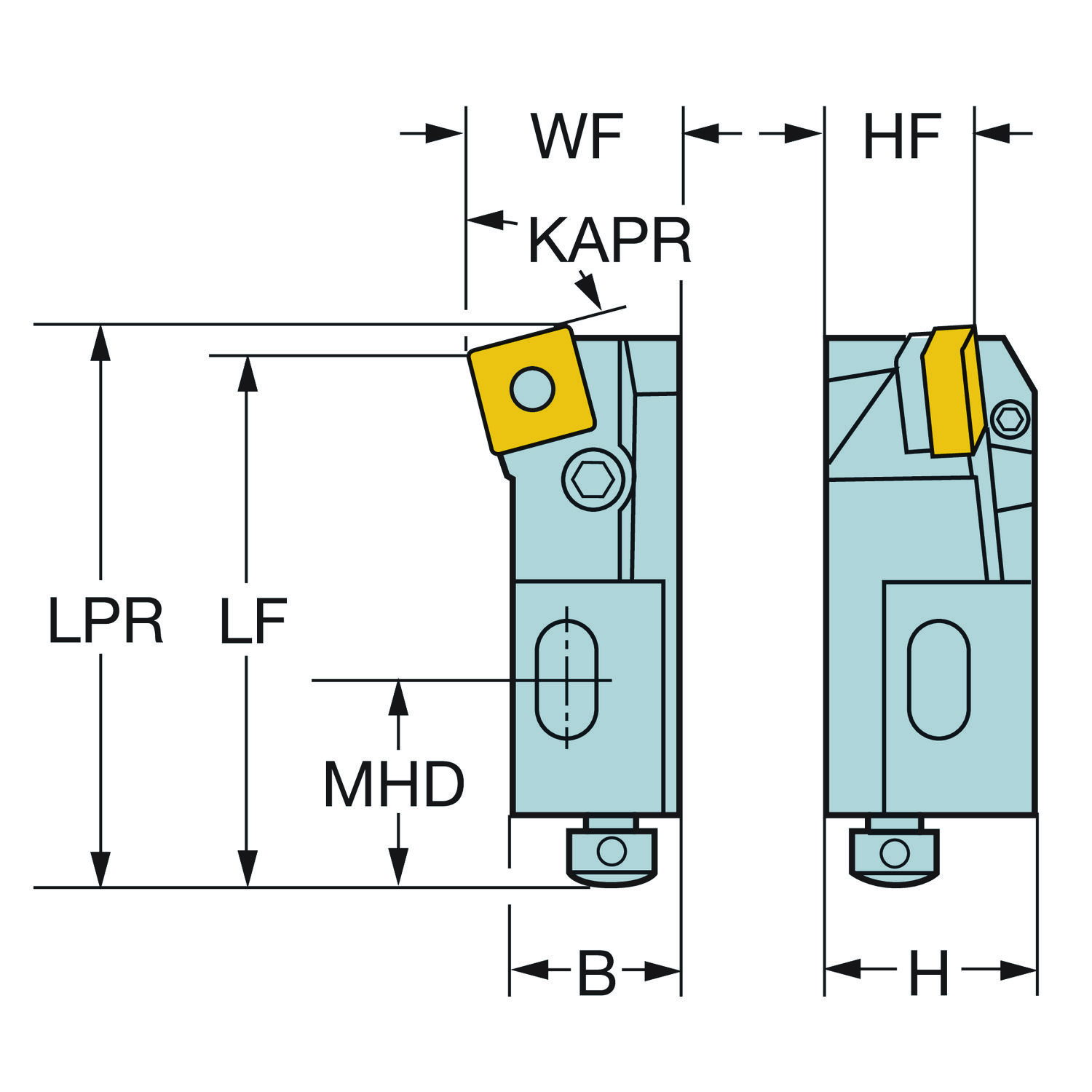

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 30 mm |
| Altura funcional | HF | 20 mm |
| Ângulo da aresta de corte da ferramenta | KAPR | 75 |
| Ângulo da ponta da pastilha | EPSR | 90 |
| Ângulo de ataque da ferramenta | PSIR | 15 |
| Balanço máximo | OHX | 70 mm |
| Código do tamanho do assento da pastilha | SSC_M | 15 |
| Código do tamanho do assento da pastilha | SSC_N | 5/8 |
| Código do tipo de fixação | MTP | Fixação com pino pelo furo |
| Comprimento funcional | LF | 70 mm |
| Diâmetro mínimo do furo | DMIN_1 | 70 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Cartucho (ISO5611) -à direita: 20CA |
| Largura da haste | B | 20 mm |
| Largura funcional | WF | 25 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | SNMG 150612 |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | Sem saída de refrigerante |
| Torque | TQ | 5 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 125 no catálogo
SNMG 15 06 12-QM 1115 Pastilha T-Max® P para torneamento Entrega imediata
SNMG 15 06 12-QM 1210 Pastilha T-Max® P para torneamento Entrega imediata Recomendado
SNMG 15 06 12-QM 2220 Pastilha T-Max® P para torneamento Entrega imediata
SNMG 15 06 12-SM 1115 Pastilha T-Max® P para torneamento Entrega imediata
SNMG 15 06 12-SM 1210 Pastilha T-Max® P para torneamento Entrega imediata Recomendado
SNMG 15 06 12-SM S205 Pastilha T-Max® P para torneamento Entrega imediata
SNMG 15 06 16-MR 2220 Pastilha T-Max® P para torneamento Entrega imediata
SNMG 15 06 16-QM 1115 Pastilha T-Max® P para torneamento Entrega imediata
SNMG 15 06 16-SM 1115 Pastilha T-Max® P para torneamento Entrega imediata
SNMG 15 06 16-SMR 1115 Pastilha T-Max® P para torneamento Entrega imediata
SNMG 15 06 16-SMR 1210 Pastilha T-Max® P para torneamento Entrega imediata Recomendado
SNMG 15 06 16-SMR S05F Pastilha T-Max® P para torneamento Entrega imediata
SNMA 15 06 12-KR 3210 Pastilha T-Max® P para torneamento
SNMA 15 06 12-KR 3225 Pastilha T-Max® P para torneamento
SNMA 15 06 16-KR 3210 Pastilha T-Max® P para torneamento
SNMA 15 06 16-KR 3225 Pastilha T-Max® P para torneamento
SNMG 15 06 08-PR 4335 Pastilha T-Max® P para torneamento
SNMG 15 06 08-PR 4415 Pastilha T-Max® P para torneamento
SNMG 15 06 08-PR 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 08-QM 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 08-SM 1105 Pastilha T-Max® P para torneamento
SNMG 15 06 08-SM 1115 Pastilha T-Max® P para torneamento
SNMG 15 06 08-SM 1205 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 08-SM 1210 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 08-SM 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 12-HM 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 12-HM 4305 T-Max® P, pastilha para torneamento
SNMG 15 06 12-HM 4335 Pastilha T-Max® P para torneamento
SNMG 15 06 12-HM 4405 Pastilha T-Max® P para torneamento
SNMG 15 06 12-HM 4415 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 12-HM 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 12-KM 3210 Pastilha T-Max® P para torneamento
SNMG 15 06 12-KM 3225 Pastilha T-Max® P para torneamento
SNMG 15 06 12-KR 3210 Pastilha T-Max® P para torneamento
SNMG 15 06 12-KR 3225 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MM 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MM 2035 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MM 2220 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MM 2515 T-Max® P, pastilha para torneamento
SNMG 15 06 12-MR 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MR 2035 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MR 2220 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MR 235 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MR 2515 T-Max® P, pastilha para torneamento
SNMG 15 06 12-MR 4305 T-Max® P, pastilha para torneamento
SNMG 15 06 12-MR 4335 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MR 4405 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MR 4415 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 12-MR 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MRR 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 12-PM 4305 T-Max® P, pastilha para torneamento
SNMG 15 06 12-PM 4335 Pastilha T-Max® P para torneamento
SNMG 15 06 12-PM 4405 Pastilha T-Max® P para torneamento
SNMG 15 06 12-PM 4415 Pastilha T-Max® P para torneamento
SNMG 15 06 12-PM 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 12-PR 4335 Pastilha T-Max® P para torneamento
SNMG 15 06 12-PR 4415 Pastilha T-Max® P para torneamento
SNMG 15 06 12-PR 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 12-QM 1105 Pastilha T-Max® P para torneamento
SNMG 15 06 12-QM 1205 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 12-QM 235 Pastilha T-Max® P para torneamento
SNMG 15 06 12-QM 2515 T-Max® P, pastilha para torneamento
SNMG 15 06 12-QM 4315 T-Max® P, pastilha para torneamento
SNMG 15 06 12-QM 4415 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 12-QM 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 12-QM 6160 Pastilha T-Max® P para torneamento
SNMG 15 06 12-QM H13A Pastilha T-Max® P para torneamento
SNMG 15 06 12-SM 1105 Pastilha T-Max® P para torneamento
SNMG 15 06 12-SM 1205 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 12-SM 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 12-SM H13A Pastilha T-Max® P para torneamento
SNMG 15 06 12-SM S05F Pastilha T-Max® P para torneamento
SNMG 15 06 16-HM 4335 Pastilha T-Max® P para torneamento
SNMG 15 06 16-HM 4415 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-HM 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 16-KM 3205 Pastilha T-Max® P para torneamento
SNMG 15 06 16-KM 3210 Pastilha T-Max® P para torneamento
SNMG 15 06 16-KM 3225 Pastilha T-Max® P para torneamento
SNMG 15 06 16-KR 3210 Pastilha T-Max® P para torneamento
SNMG 15 06 16-KR 3225 Pastilha T-Max® P para torneamento
SNMG 15 06 16-MM 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 16-MM 2220 Pastilha T-Max® P para torneamento
SNMG 15 06 16-MR 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 16-MR 2035 Pastilha T-Max® P para torneamento
SNMG 15 06 16-MR 235 Pastilha T-Max® P para torneamento
SNMG 15 06 16-MR 2515 T-Max® P, pastilha para torneamento
SNMG 15 06 16-MR 4335 Pastilha T-Max® P para torneamento
SNMG 15 06 16-MR 4415 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-MR 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 16-MRR 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 16-MRR 2035 Pastilha T-Max® P para torneamento
SNMG 15 06 16-PM 4415 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-PM 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 16-PR 4335 Pastilha T-Max® P para torneamento
SNMG 15 06 16-PR 4415 Pastilha T-Max® P para torneamento
SNMG 15 06 16-PR 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 16-QM 1105 Pastilha T-Max® P para torneamento
SNMG 15 06 16-QM 1205 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-QM 1210 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-QM 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 16-SM 1105 Pastilha T-Max® P para torneamento
SNMG 15 06 16-SM 1205 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-SM 1210 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-SM 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 16-SMR 1105 Pastilha T-Max® P para torneamento
SNMG 15 06 16-SMR 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 16-SMR H13A Pastilha T-Max® P para torneamento
SNMG 15 06 16-SMR S205 Pastilha T-Max® P para torneamento
SNMG 15 06 24-PR 4415 Pastilha T-Max® P para torneamento
SNMG 15 06 24-PR 4425 Pastilha T-Max® P para torneamento
SNMM 15 06 08-QR 4335 Pastilha T-Max® P para torneamento
SNMM 15 06 12-MR 2025 Pastilha T-Max® P para torneamento
SNMM 15 06 12-PR 4335 Pastilha T-Max® P para torneamento
SNMM 15 06 12-PR 4415 Pastilha T-Max® P para torneamento
SNMM 15 06 12-PR 4425 Pastilha T-Max® P para torneamento
SNMM 15 06 12-QR 4335 Pastilha T-Max® P para torneamento
SNMM 15 06 12-QR 4425 Pastilha T-Max® P para torneamento
SNMM 15 06 16-MR 2025 Pastilha T-Max® P para torneamento
SNMM 15 06 16-PR 4305 T-Max® P, pastilha para torneamento
SNMM 15 06 16-PR 4335 Pastilha T-Max® P para torneamento
SNMM 15 06 16-PR 4405 Pastilha T-Max® P para torneamento
SNMM 15 06 16-PR 4415 Pastilha T-Max® P para torneamento
SNMM 15 06 16-PR 4425 Pastilha T-Max® P para torneamento
SNMM 15 06 16-QR 4425 Pastilha T-Max® P para torneamento
SNMM 15 06 24-QR 4425 Pastilha T-Max® P para torneamento Nada com esse termo. Tente só o início do código.
Pastilhas para este suporte · 17 no catálogo
SNMG 15 06 12-QM 1210 Pastilha T-Max® P para torneamento Entrega imediata Recomendado
SNMG 15 06 12-SM 1210 Pastilha T-Max® P para torneamento Entrega imediata Recomendado
SNMG 15 06 16-SMR 1210 Pastilha T-Max® P para torneamento Entrega imediata Recomendado
SNMG 15 06 08-SM 1205 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 08-SM 1210 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 12-HM 4415 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 12-MR 4415 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 12-QM 1205 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 12-QM 4415 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 12-SM 1205 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-HM 4415 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-MR 4415 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-PM 4415 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-QM 1205 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-QM 1210 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-SM 1205 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-SM 1210 Pastilha T-Max® P para torneamento Recomendado Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
438.3-840 Alavanca Vem com a ferramenta (1)
438.3-831 Parafuso da alavanca Vem com a ferramenta (1)
174.3-857 Calço da pastilha Vem com a ferramenta (1)
174.3-864 Pino do calço da pastilha Vem com a ferramenta (1)
438.3-839 Parafuso de ajuste Vem com a ferramenta (1)
438.3-821 Parafuso Allen sem cabeça Vem com a ferramenta (1)
434.9-830 Parafuso de cabeça abaulada Vem com a ferramenta (1)
3411 011-084 Arruela Vem com a ferramenta (1)
174.1-864 Chave Vem com a ferramenta (1)
174.1-863 Chave Vem com a ferramenta (1)
3021 010-050 Chave Allen Reposição, vendida à parte Mesmo tipo de ferramenta.
PSKNR 12CA-12 Cápsula T-Max® P para torneamento
PSSNR 20CA-15 Cápsula T-Max® P para torneamento
PTFNL 16CA-16 Cápsula T-Max® P para torneamento
PTFNR 12CA-16 Cápsula T-Max® P para torneamento
STFCR 12CA-16-M Cápsula CoroTurn® 107 para torneamento
STSCR 10CA-11-B1 Cápsula CoroTurn® 107 para torneamento
L140.0-10-09 Cápsula CoroTurn® 107 para torneamento
L140.0-12-11 Cápsula CoroTurn® 107 para torneamento
L140.0-16-11 Cápsula CoroTurn® 107 para torneamento
L140.0-20-16 Cápsula CoroTurn® 107 para torneamento
L140.0-8-06 Cápsula CoroTurn® 107 para torneamento
L141.0-10-09 Cápsula CoroTurn® 107 para torneamento Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
Pastilhas T-Max® P
