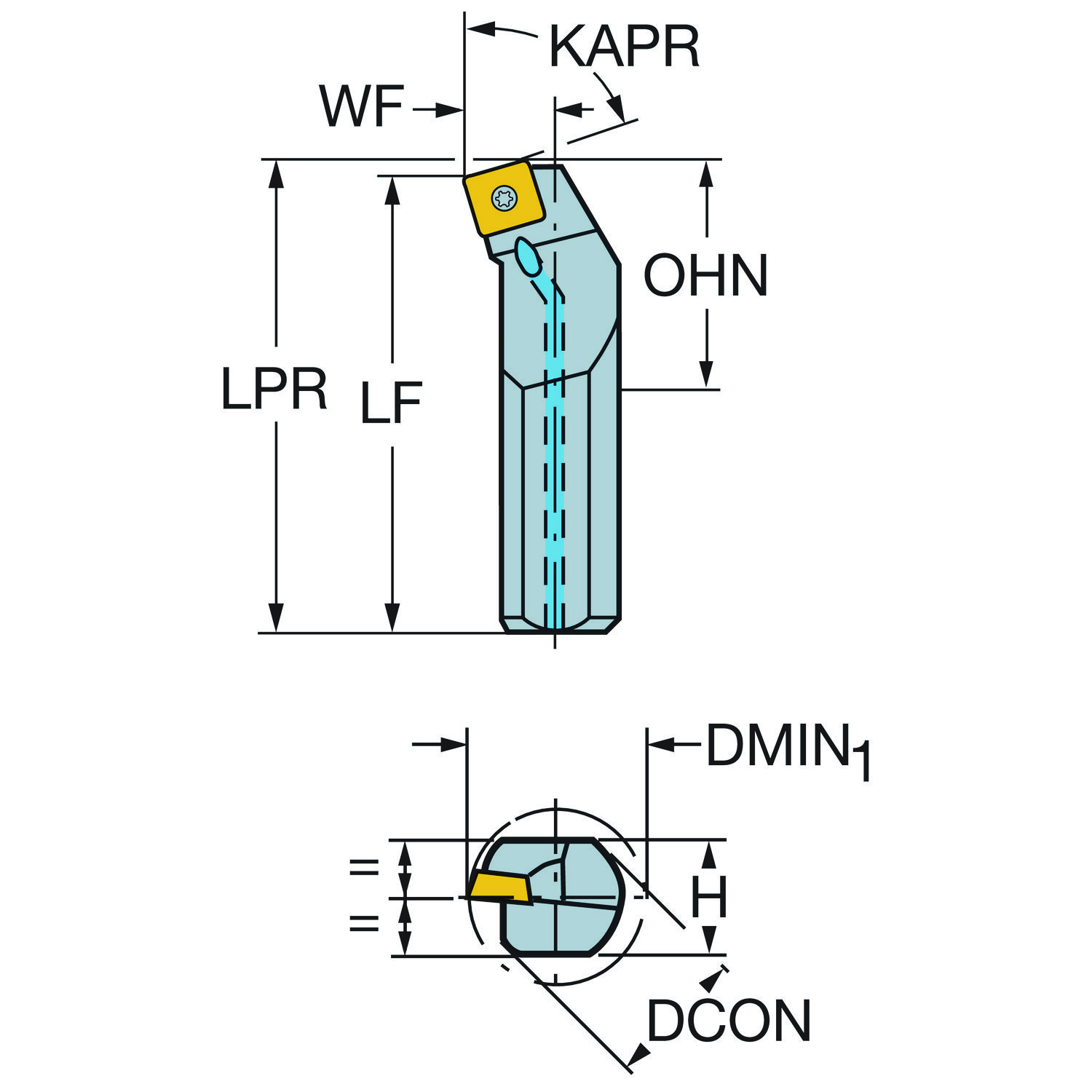

S16R-SSKCL 09-M — Vista funcional

Vista funcional

Ferramentas · Torneamento — intercambiável

S16R-SSKCL 09-M

Barra de mandrilar CoroTurn® 107 para torneamento

Ferramenta para torneamento · comprimento funcional 200 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Descontinuado

Ver o substituto: A16R-SSKCL 09

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Produto descontinuado.

A Sandvik Coromant indica no lugar:

A16R-SSKCL 09 — Barra de mandrilar CoroTurn® 107 para torneamento

O produto recomendado tem dimensões diferentes.

Ver o substituto

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para S16R-SSKCL 09-M.

Ferramentas para torneamento 2020Catálogo · Sandvik Coromant · PDFCoroTurn PI — torneamento de perfisApresentação de produto · Torneamento · 21 slides · mesma operaçãoTorneamento no eixo Y — CoroTurn Prime e CoroPlex YTApresentação de produto · Torneamento · 16 slides · mesma operaçãoPrimeTurning com CoroTurn Prime — torneamento em todas as direçõesApresentação de produto · Torneamento · 24 slides · mesma operaçãoCoroTurn TR CoroTurn 107 Coromant CaptoApresentação · CoroPak 20.1 · Sandvik Coromant · ler no siteT-Max P and CoroTurn 107 grade updateApresentação · CoroPak 19.2 · Sandvik Coromant · ler no siteT-Max P-CoroTurn 107-QS-shanksApresentação · CoroPak 18.2 · Sandvik Coromant · ler no siteA3-141001-CoroTurn-107 PorApresentação · CoroPak 14.2 · Sandvik Coromant · ler no site

Casos práticos da Hailtools

Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoClasse CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operação

Vídeos

CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operaçãoCoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operaçãoSecure profiling - CoroTurn® 107 inserts and tools with rail interfaceSandvik Coromant · YouTube

Biblioteca técnica: tudo sobre CoroTurn 107 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
S16R-SSKCL 09-M
Código compactado
S16R-SSKCL09-M
Material ID
5752021
Família
Ferramentas
Tipo
Torneamento — intercambiável
Peso unitário
0,4 kg
EAN
10065285
UNSPSC
27112809
eCl@ss 13
21181001
CoroPak de lançamento
83.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 15 mm
Altura funcional HF 0 mm
Ângulo da aresta de corte da ferramenta KAPR_1 75
Ângulo da ponta da pastilha EPSR 90
Ângulo de ataque da ferramenta PSIR 15
Ângulo de inclinação LAMS -1
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 10
Balanço máximo OHX 64 mm
Balanço mínimo OHN 32.5 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 09
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento da saliência LPR 202.23 mm
Comprimento de fixação LSCMS 167.5 mm
Comprimento funcional LF 200 mm
Comprimento total OAL 202.23 mm
Diâmetro da conexão DCONMS 16 mm
Diâmetro do corpo BD 16 mm
Diâmetro mínimo do furo DMIN_1 20 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica com 3 rebaixos — métrica: 16
Identificação da pastilha padrão MIID SCMT 09 T3 08
Largura funcional WF 11 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER SCMT 09T308
Peso do item WT 0.4 kg
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 3 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
