SCMT 09 T3 04-MM 2515

Pastilhas · Turning insert - general

SCMT 09 T3 04-MM 2515

CoroTurn® 107, pastilha para torneamento

Classe 2515

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
SCMT 09 T3 04-MM 2515
Código ANSI
SCMT 3(2.5)1-MM 2515
Código compactado
SCMT09T304-MM2515
Material ID
8933336
Família
Pastilhas
Tipo
Turning insert - general
Classe
2515
Cobertura
TiCN+Al2O3+TiN
Processo de cobertura
CVD
Substrato
HC
Peso unitário (kg)
2.78 Gram
EAN
7323229241072
UNSPSC
23242105
eCl@ss 13
21182002
Lançamento
24/09/2026
CoroPak de lançamento
26.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Torneamento geral · Ângulo de posição 75°

Material vc m/minfn mm/rhex mm/rap mm Vida
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB 255 (220 – 295)0,16 (0,08 – 0,24)0,15 (0,08 – 0,23)1,5 (0,3 – 3,2) 900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Suportes que recebem esta pastilha

61 no catálogo

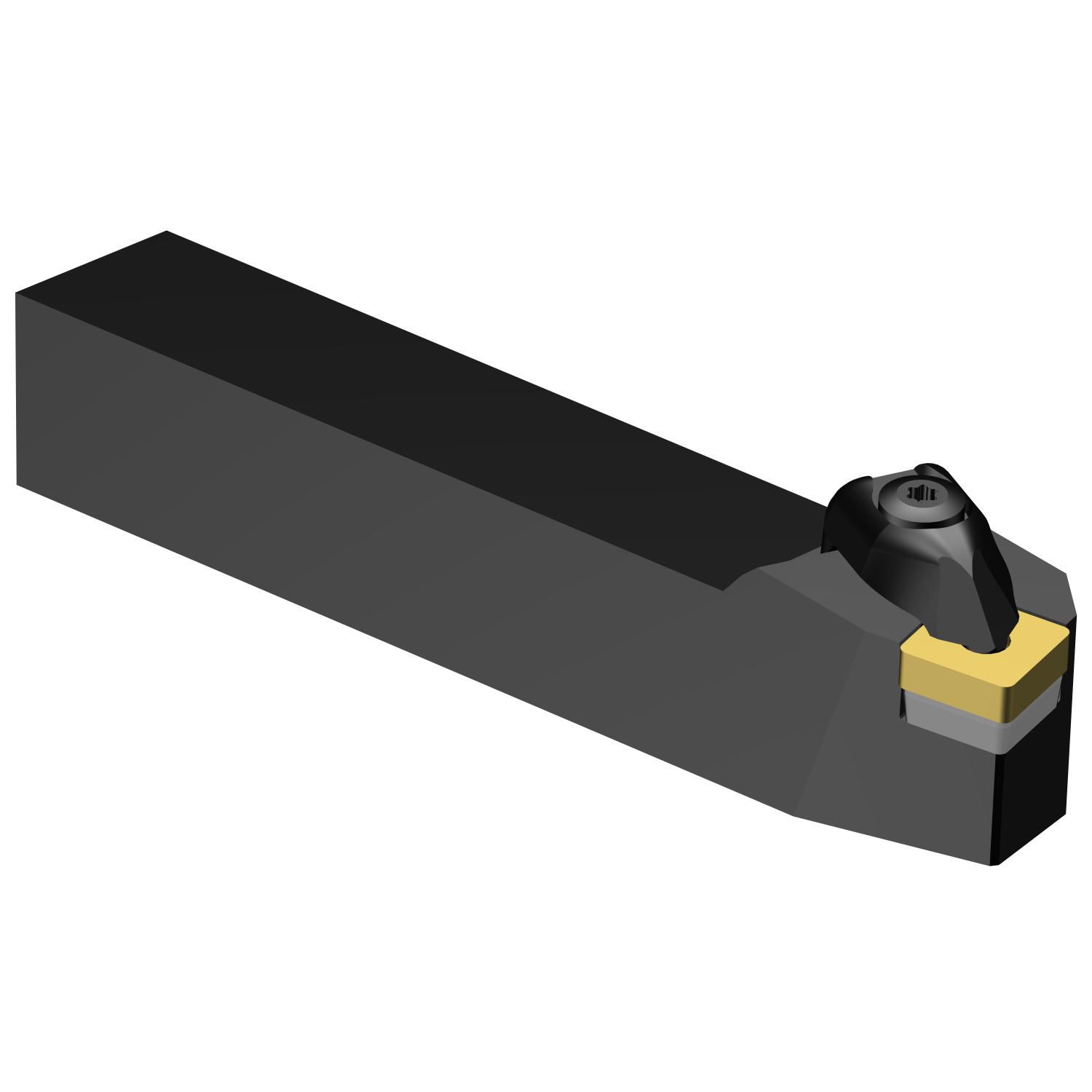

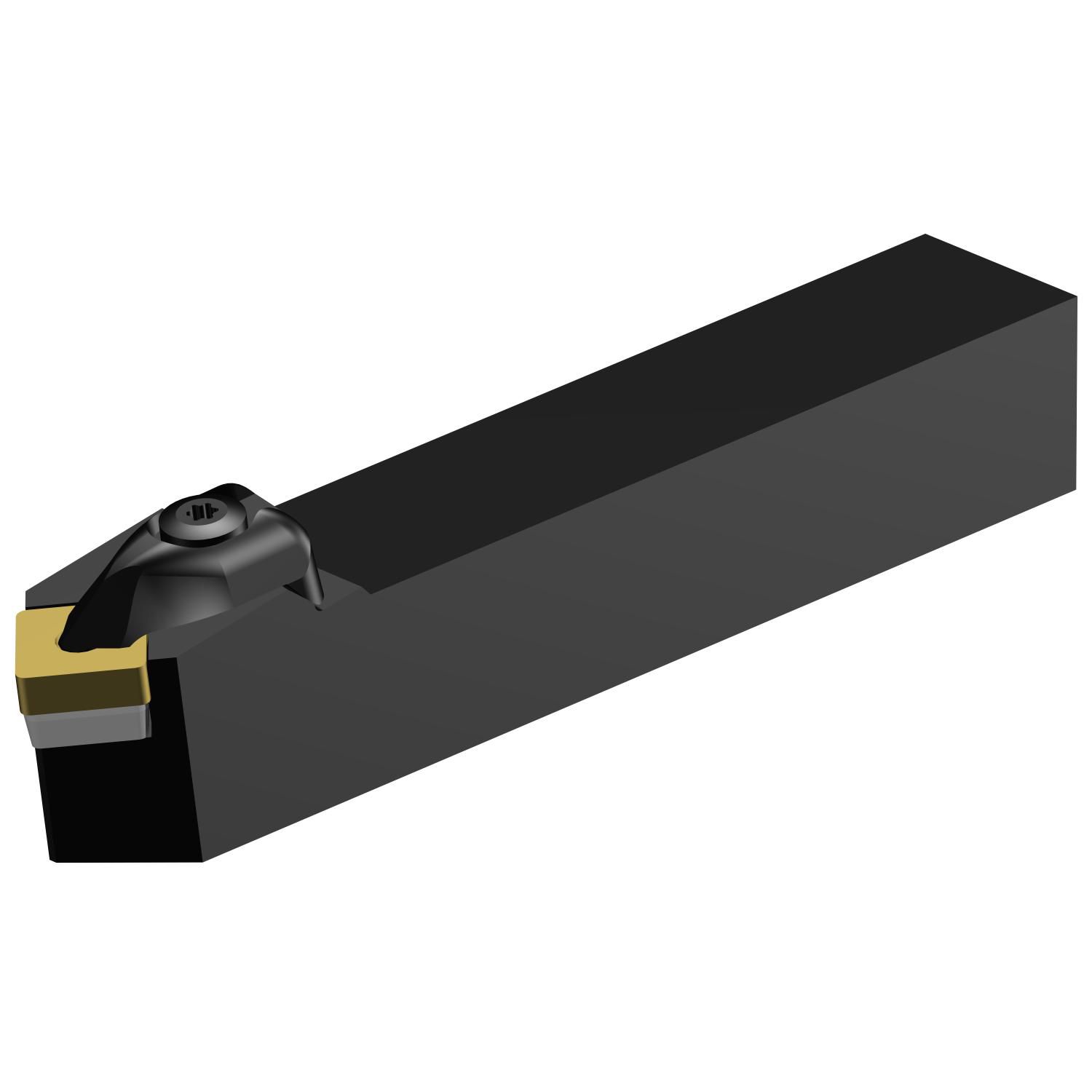

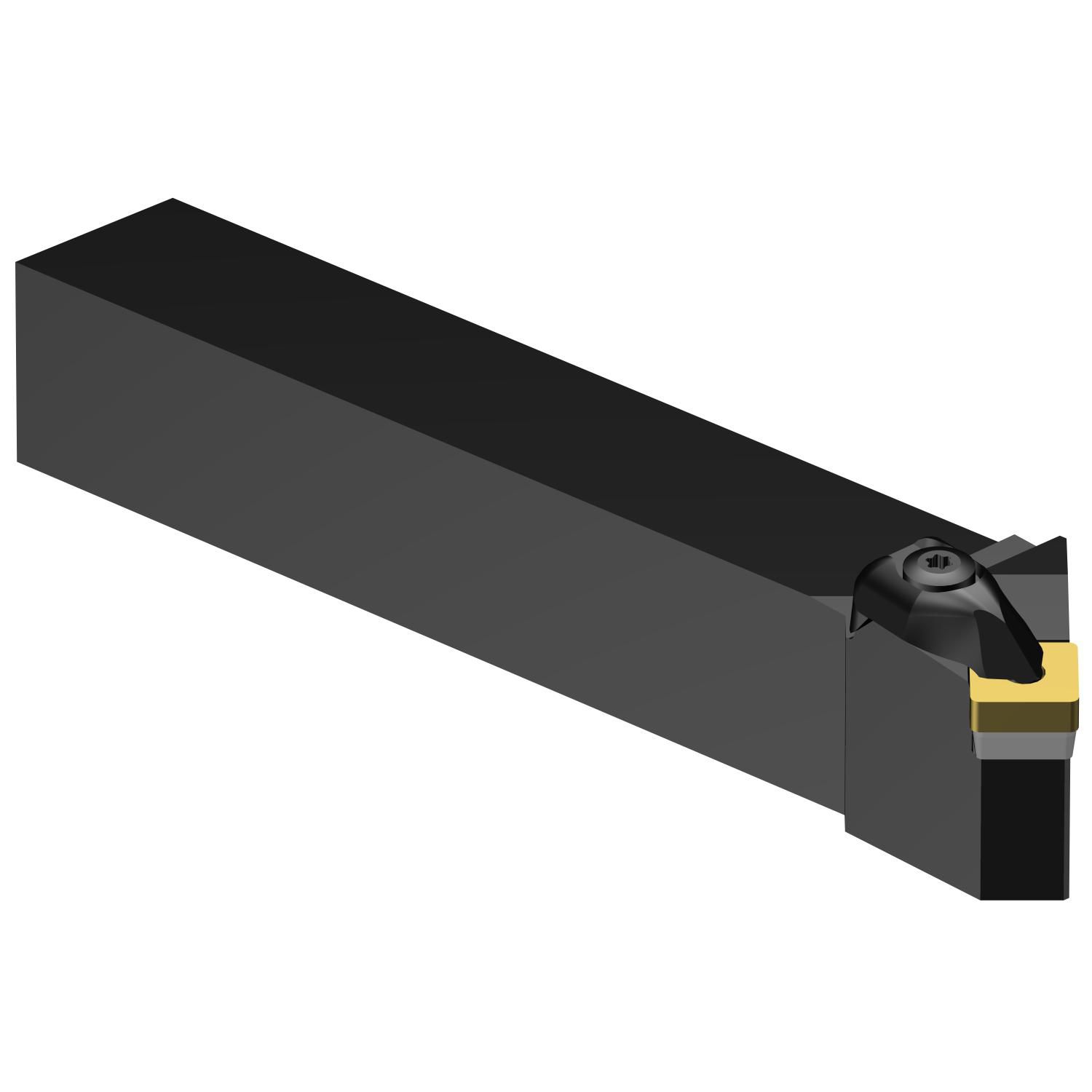

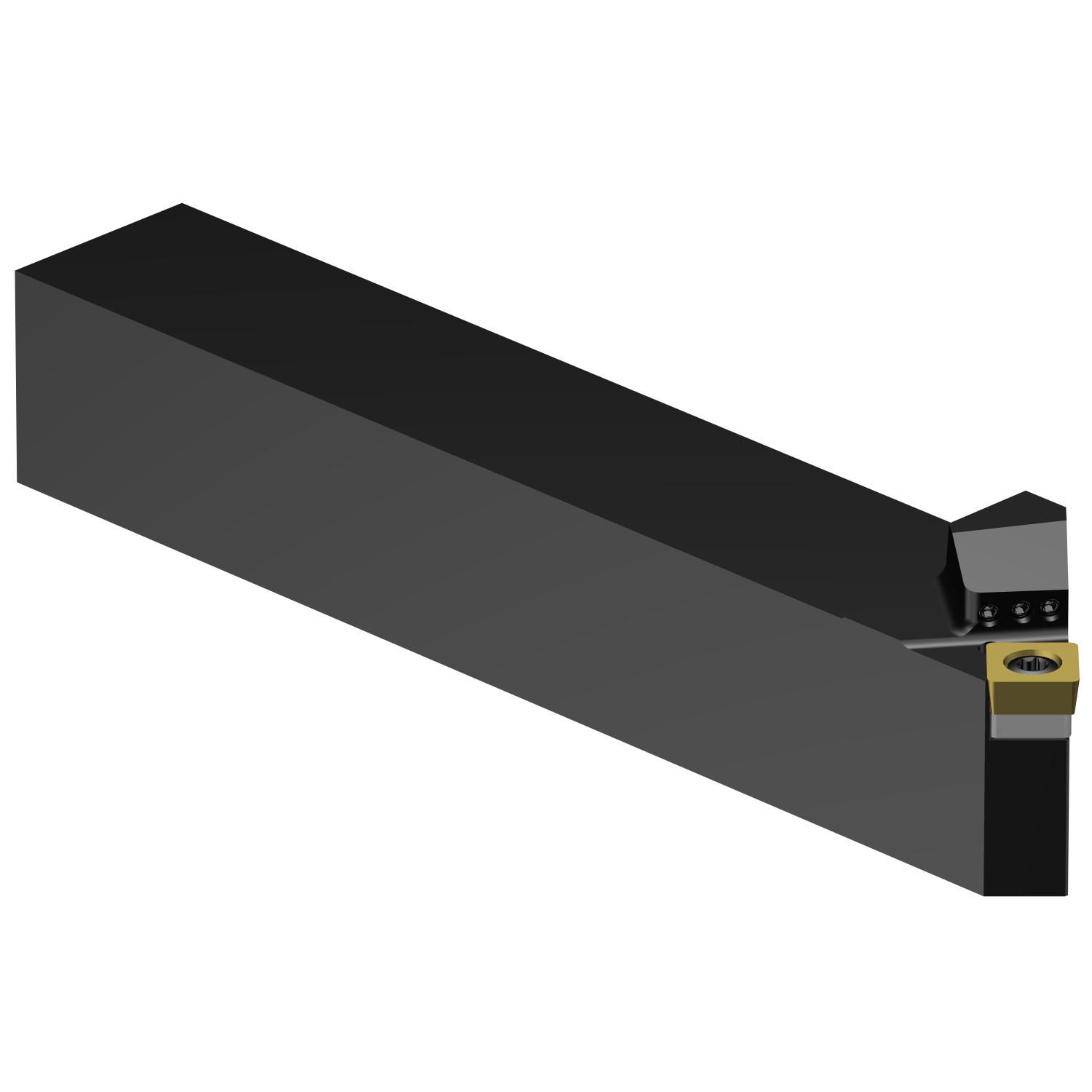

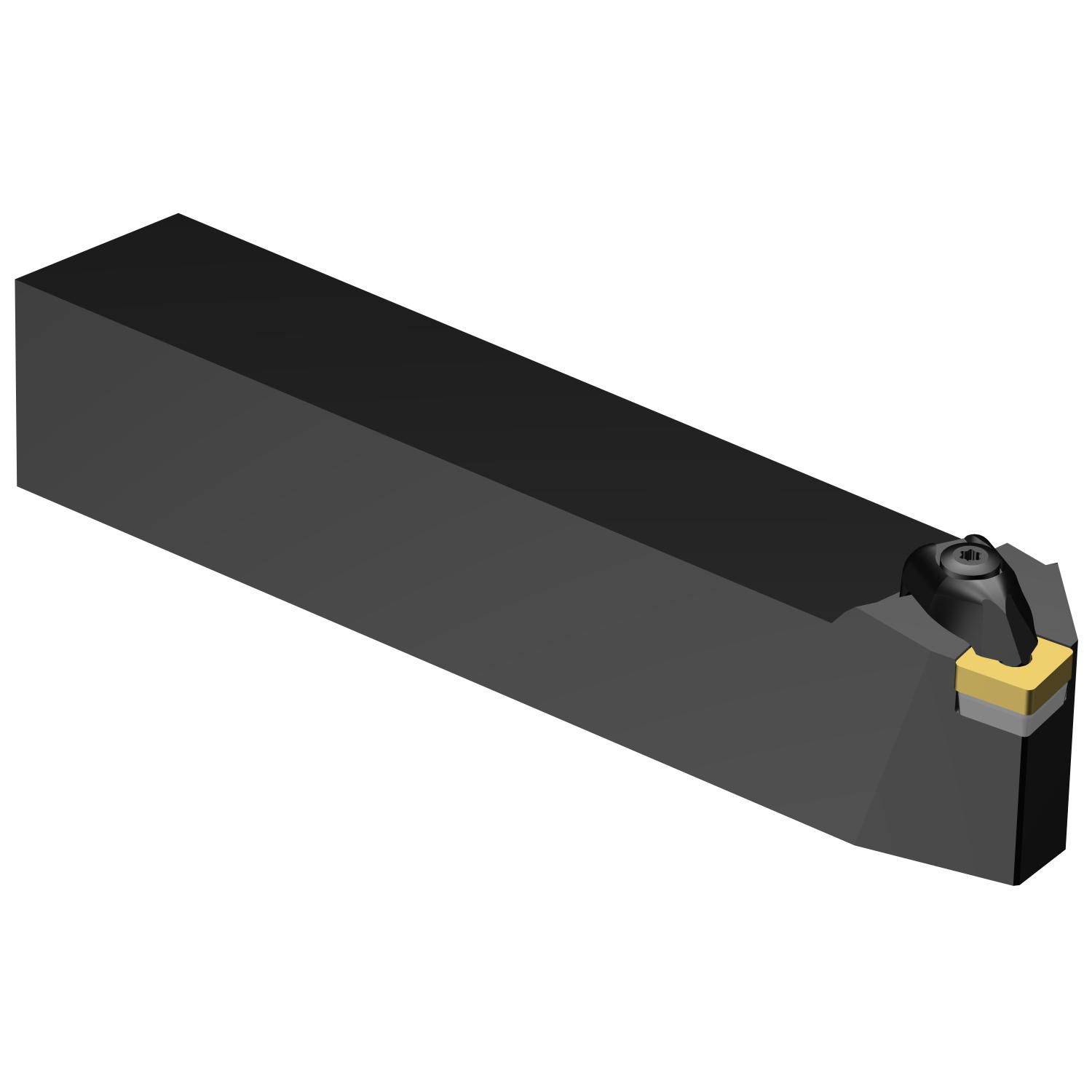

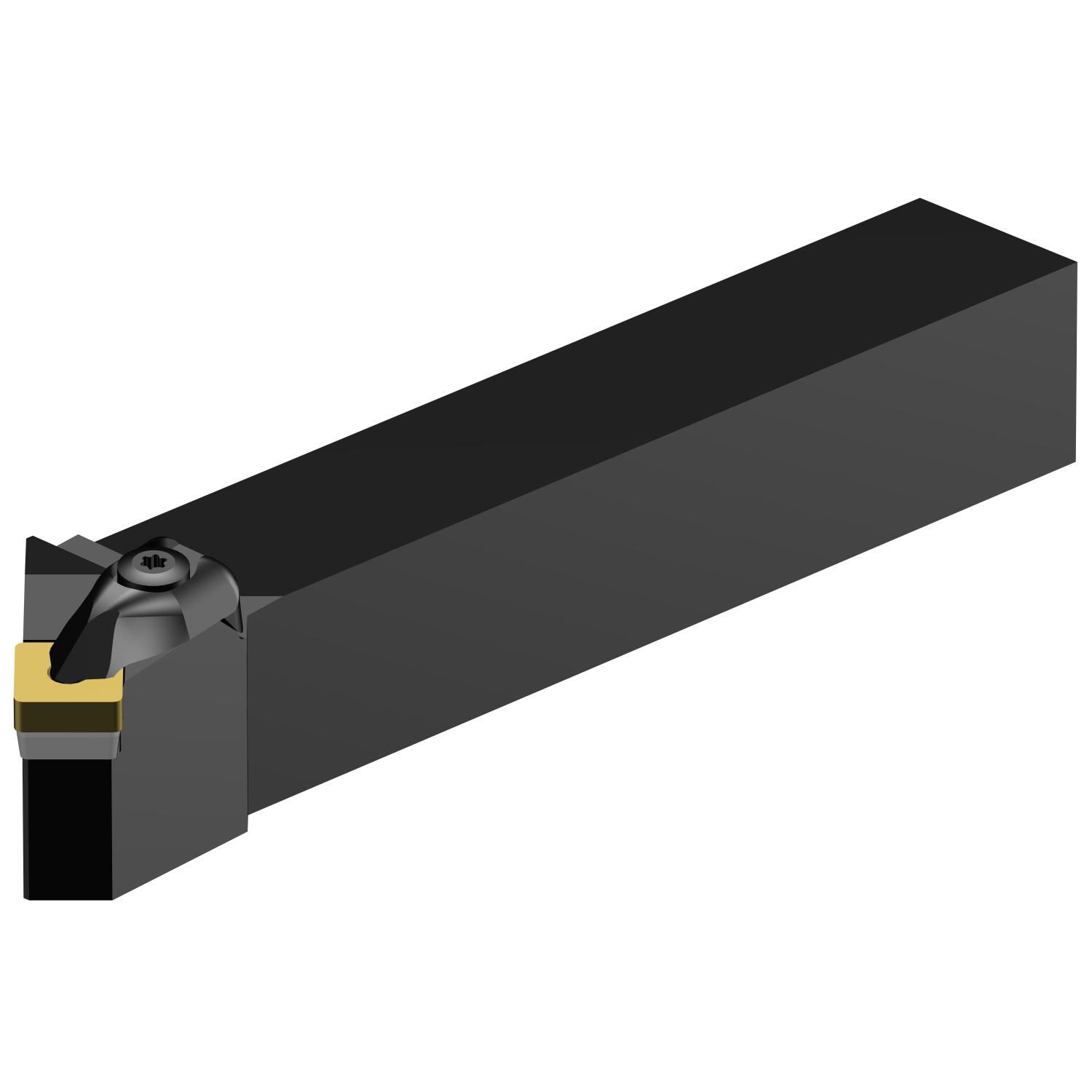

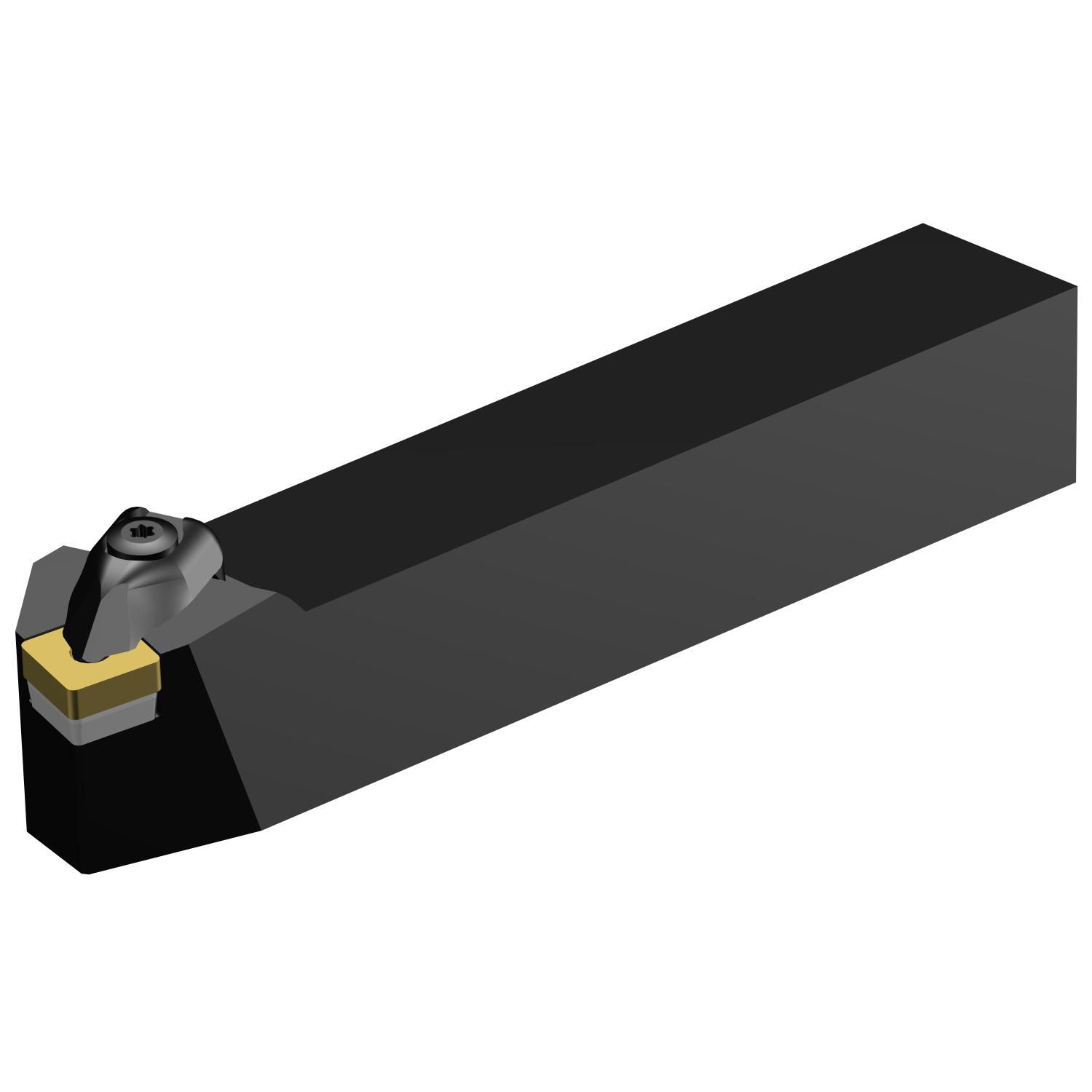

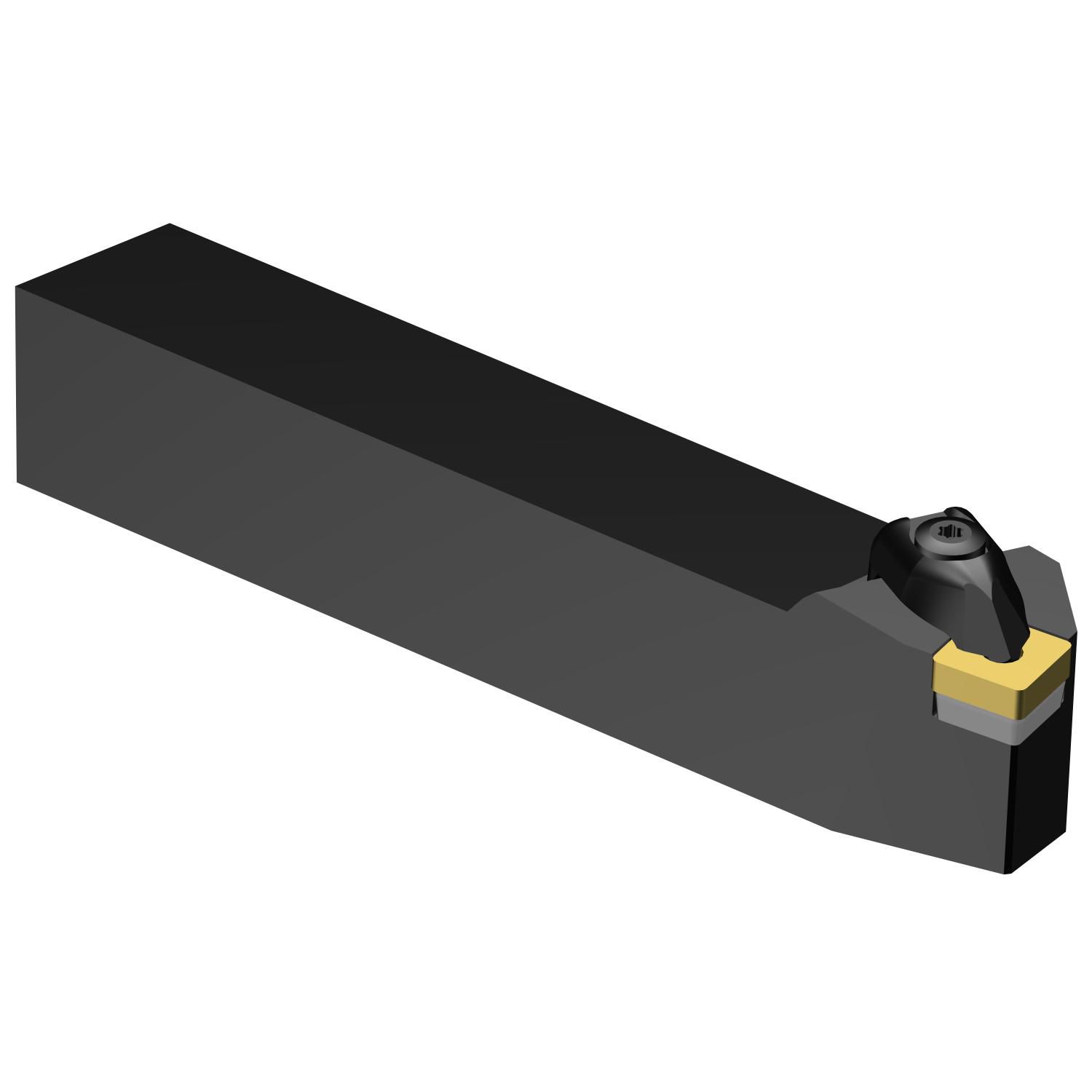

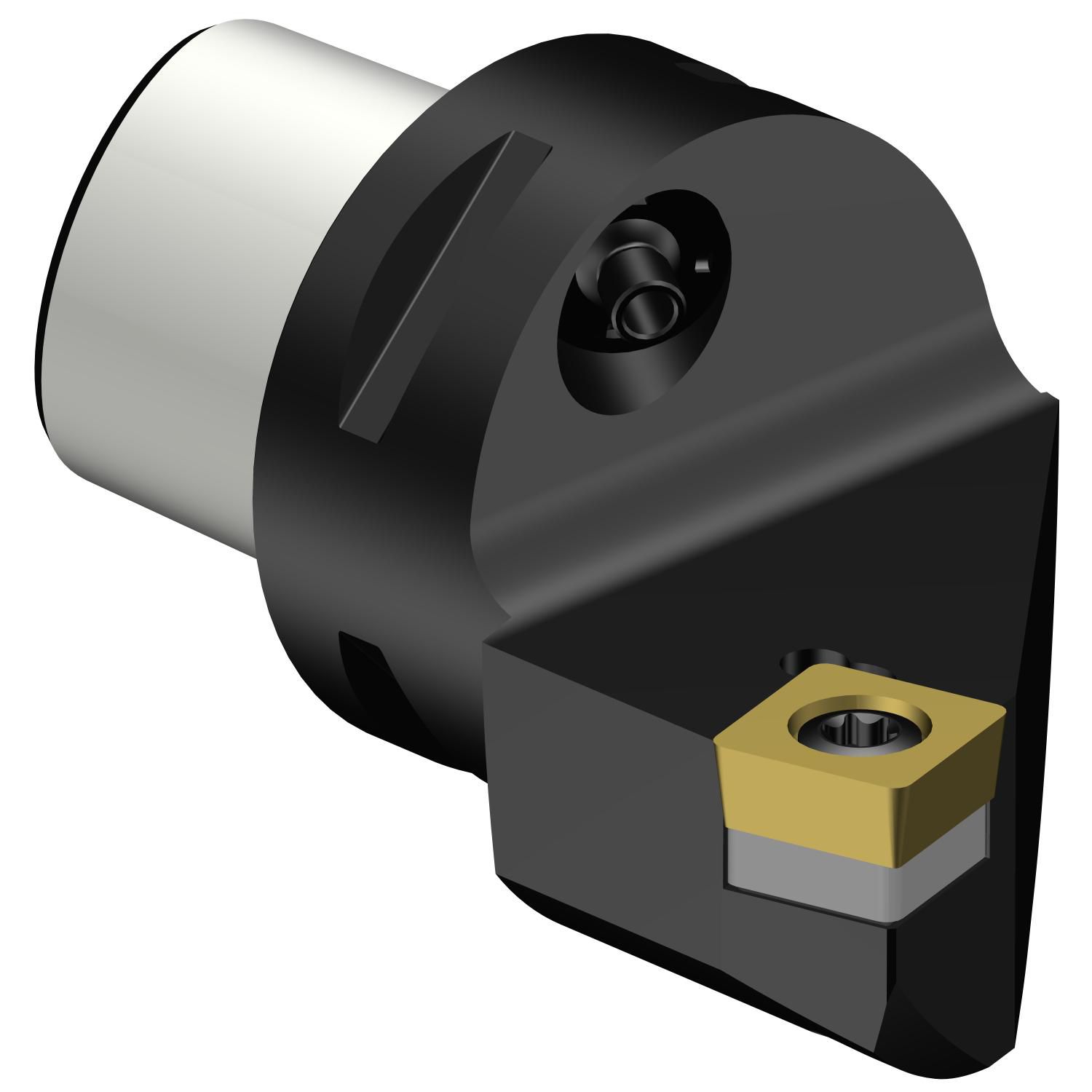

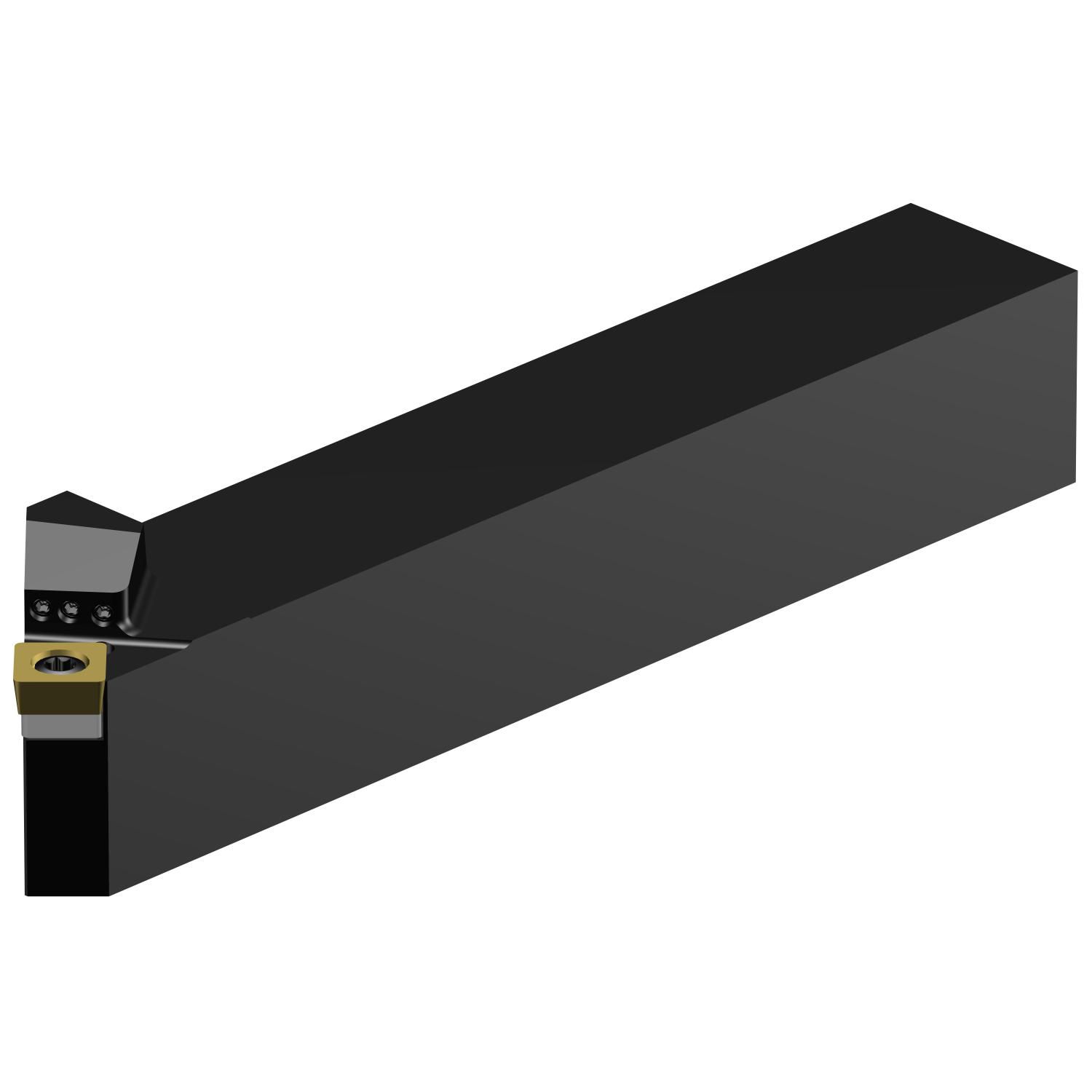

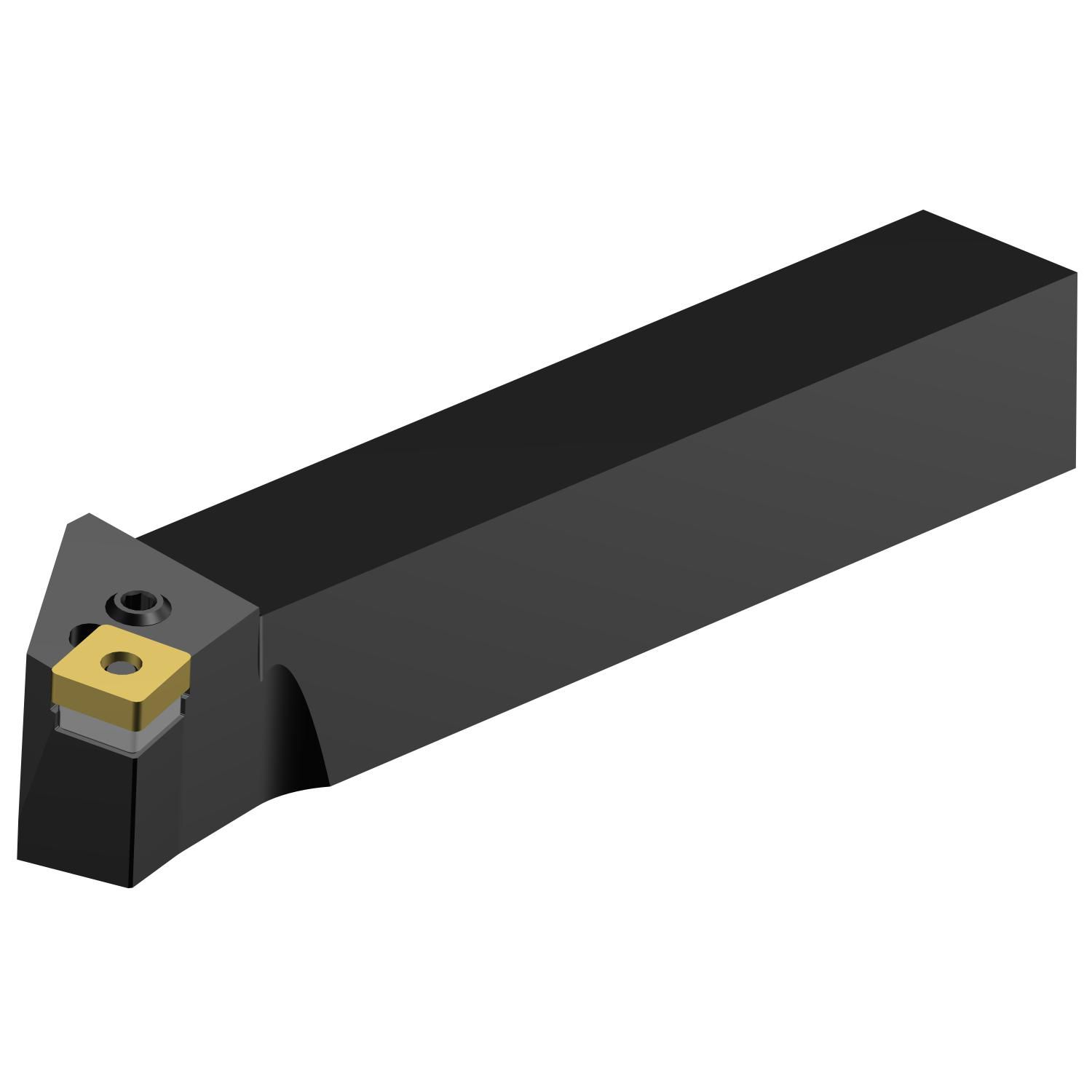

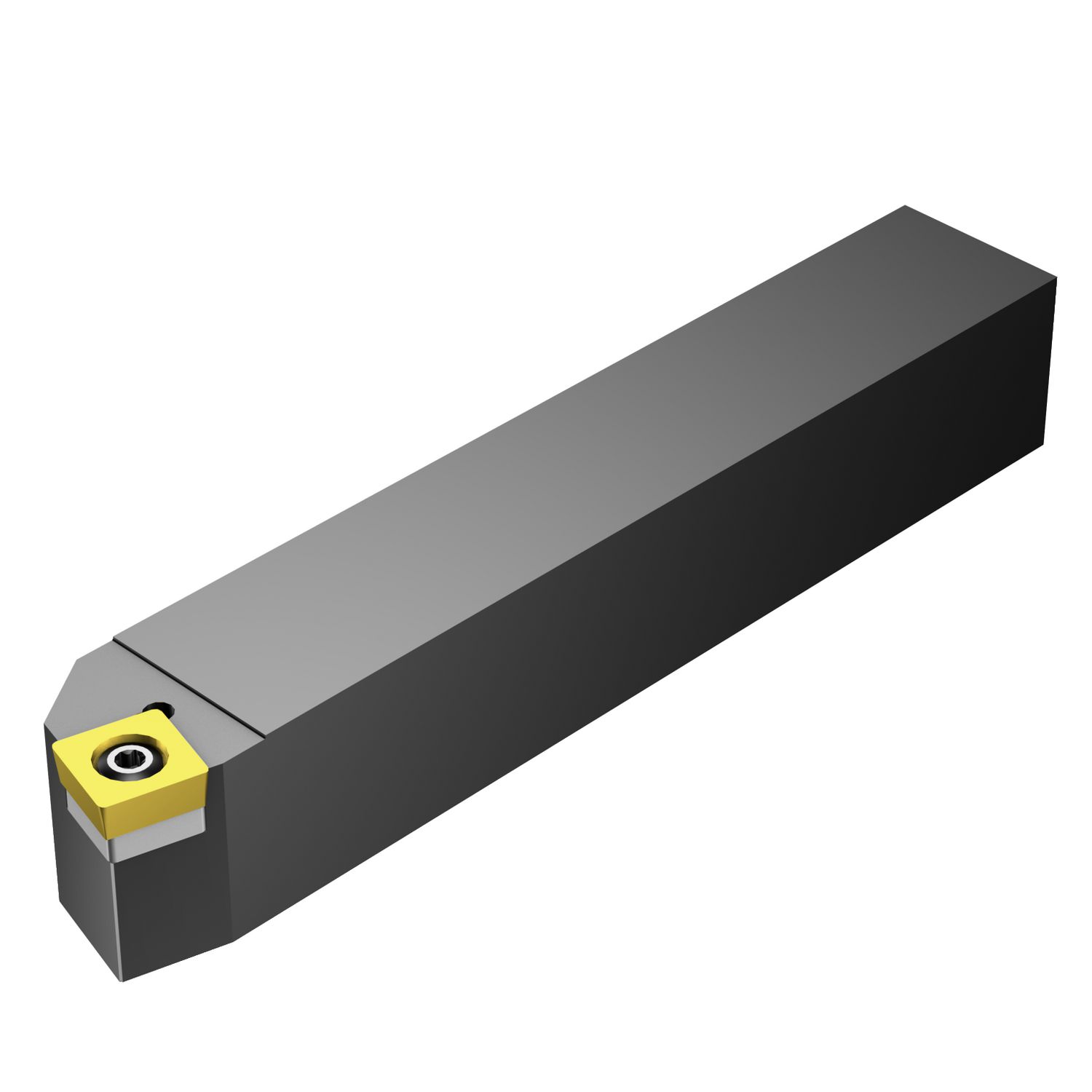

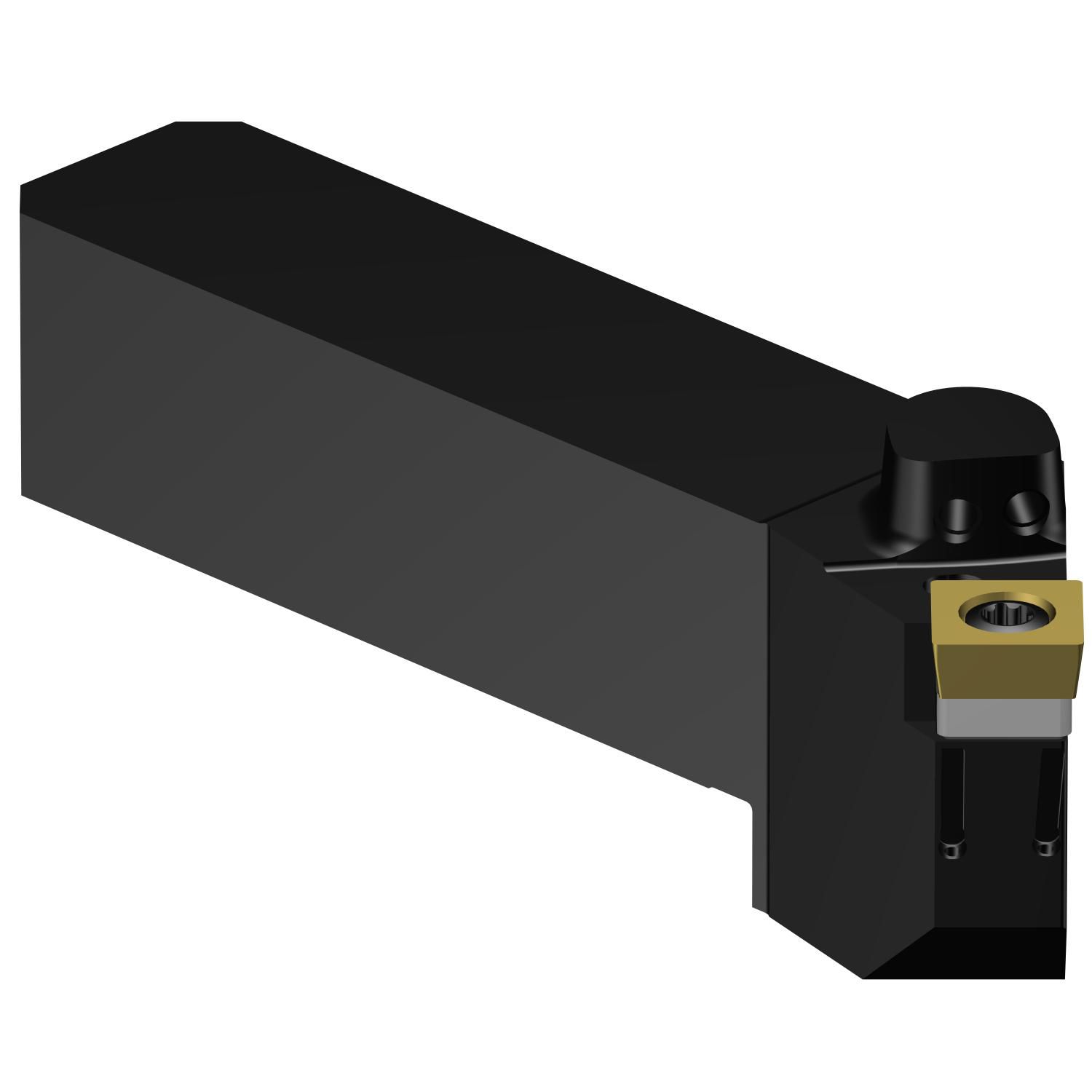

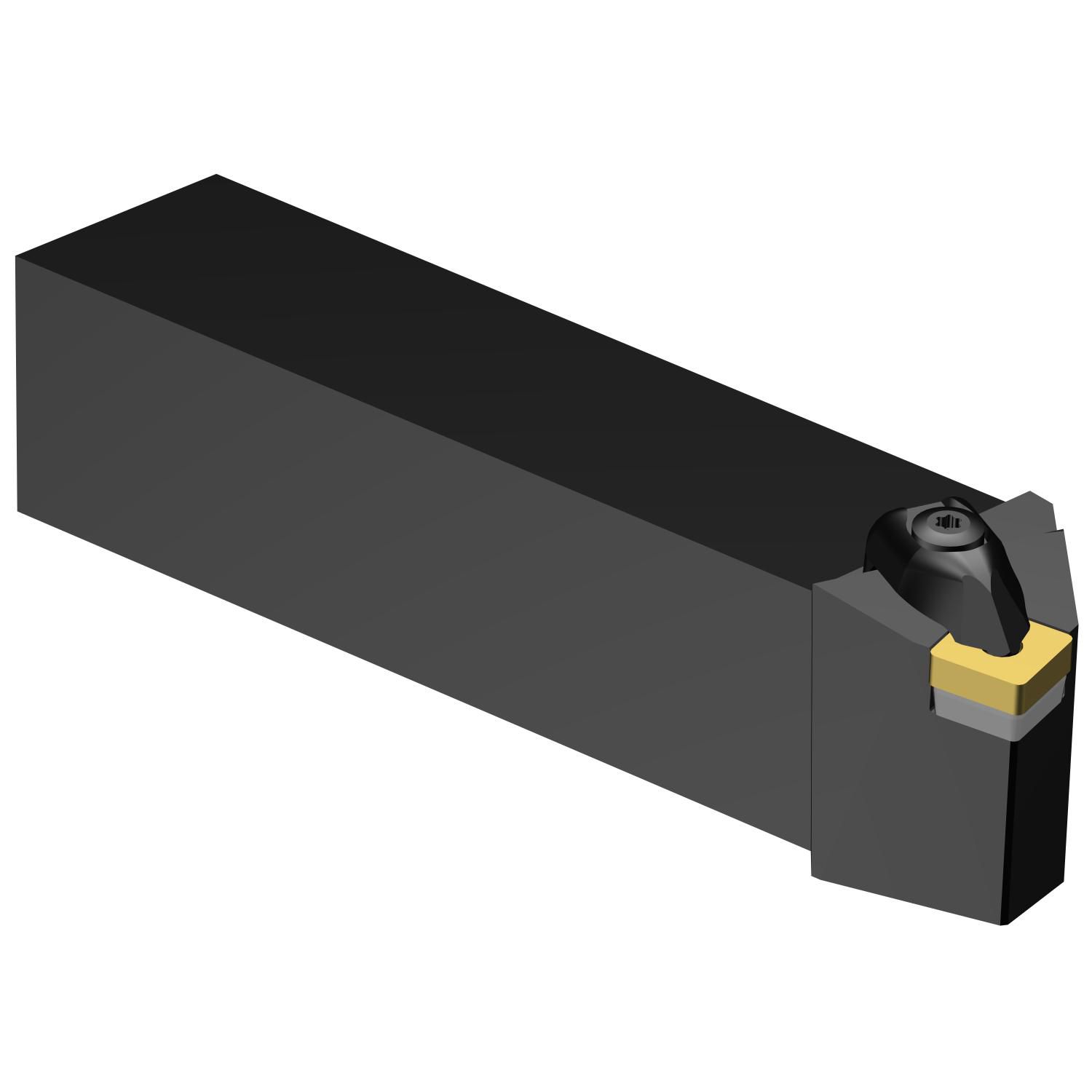

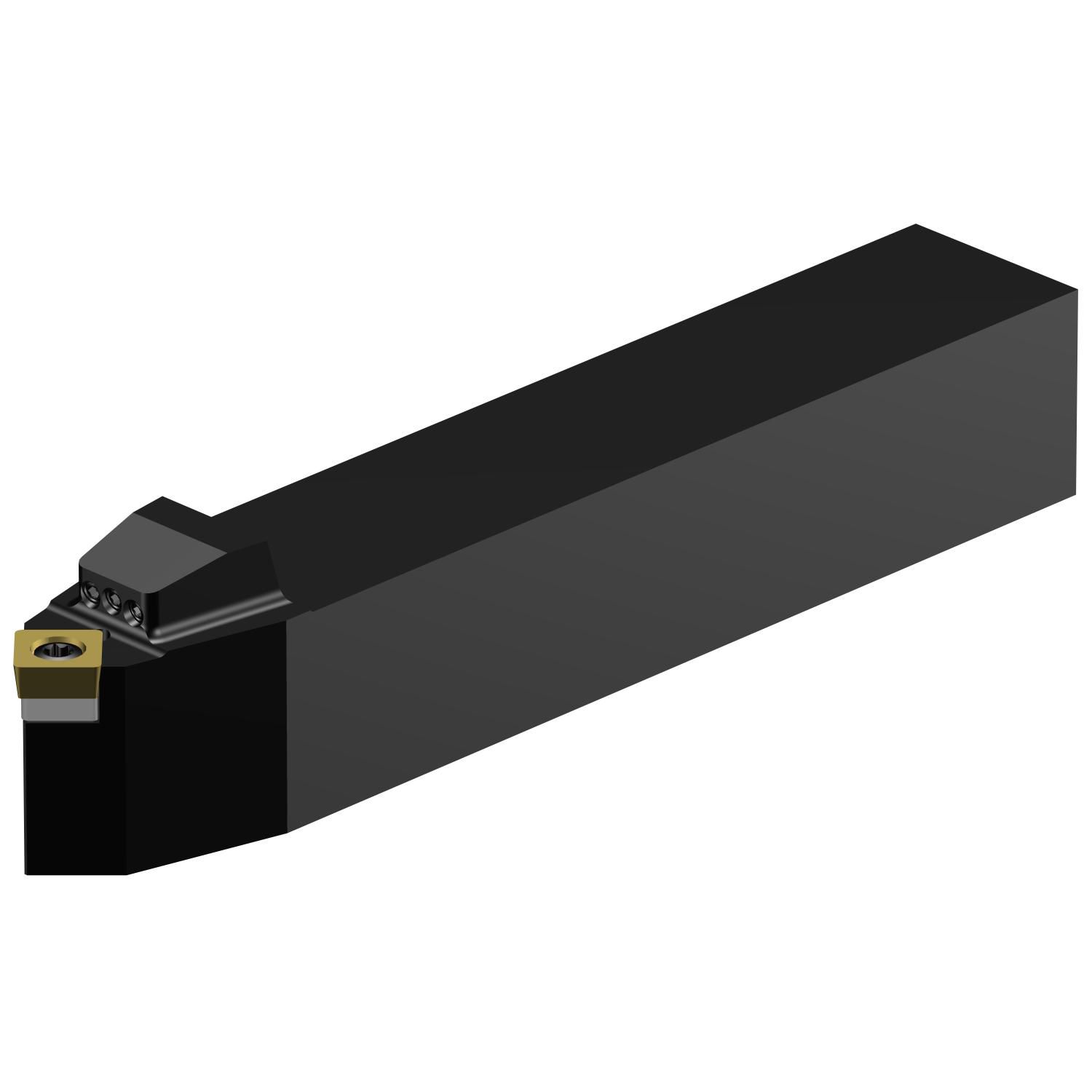

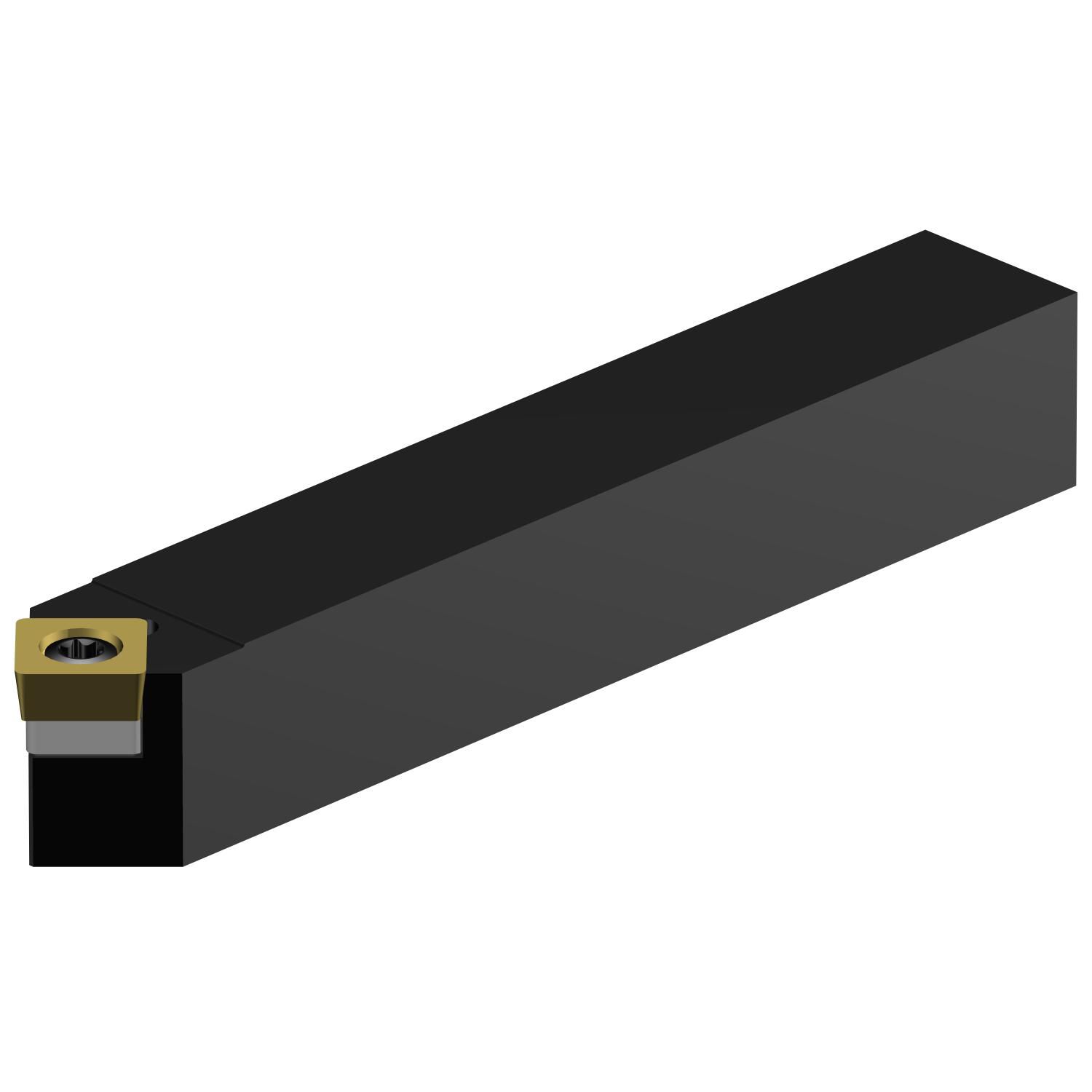

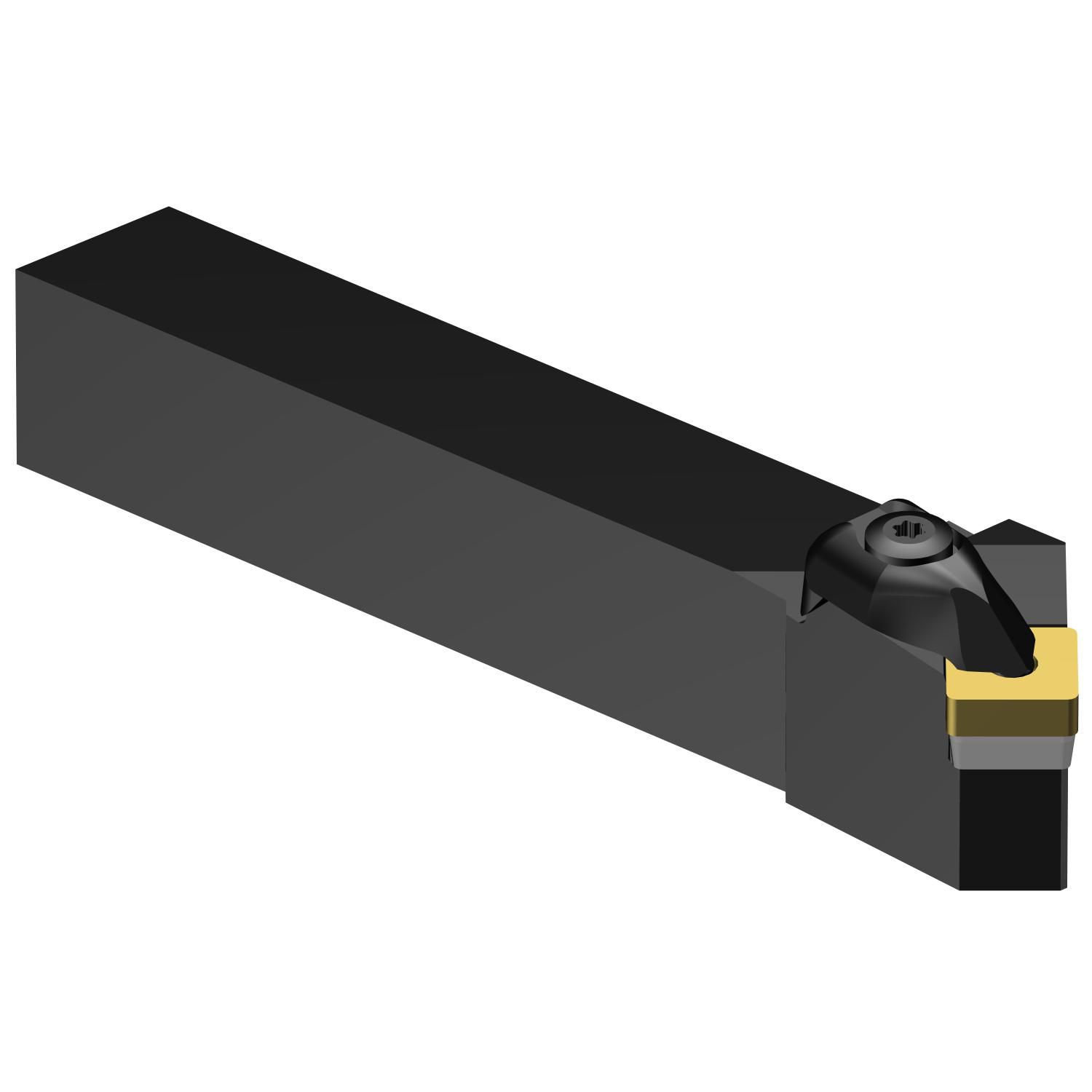

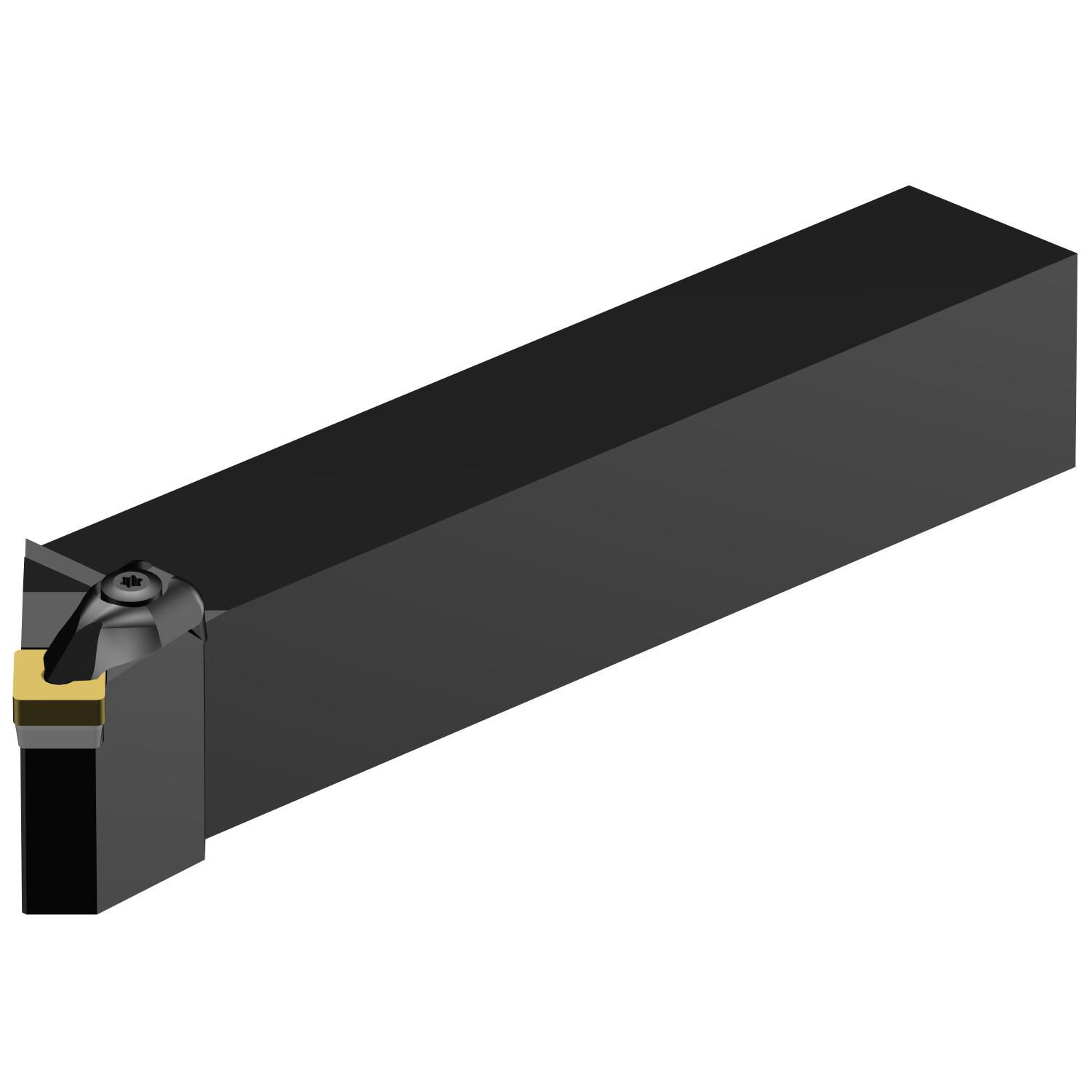

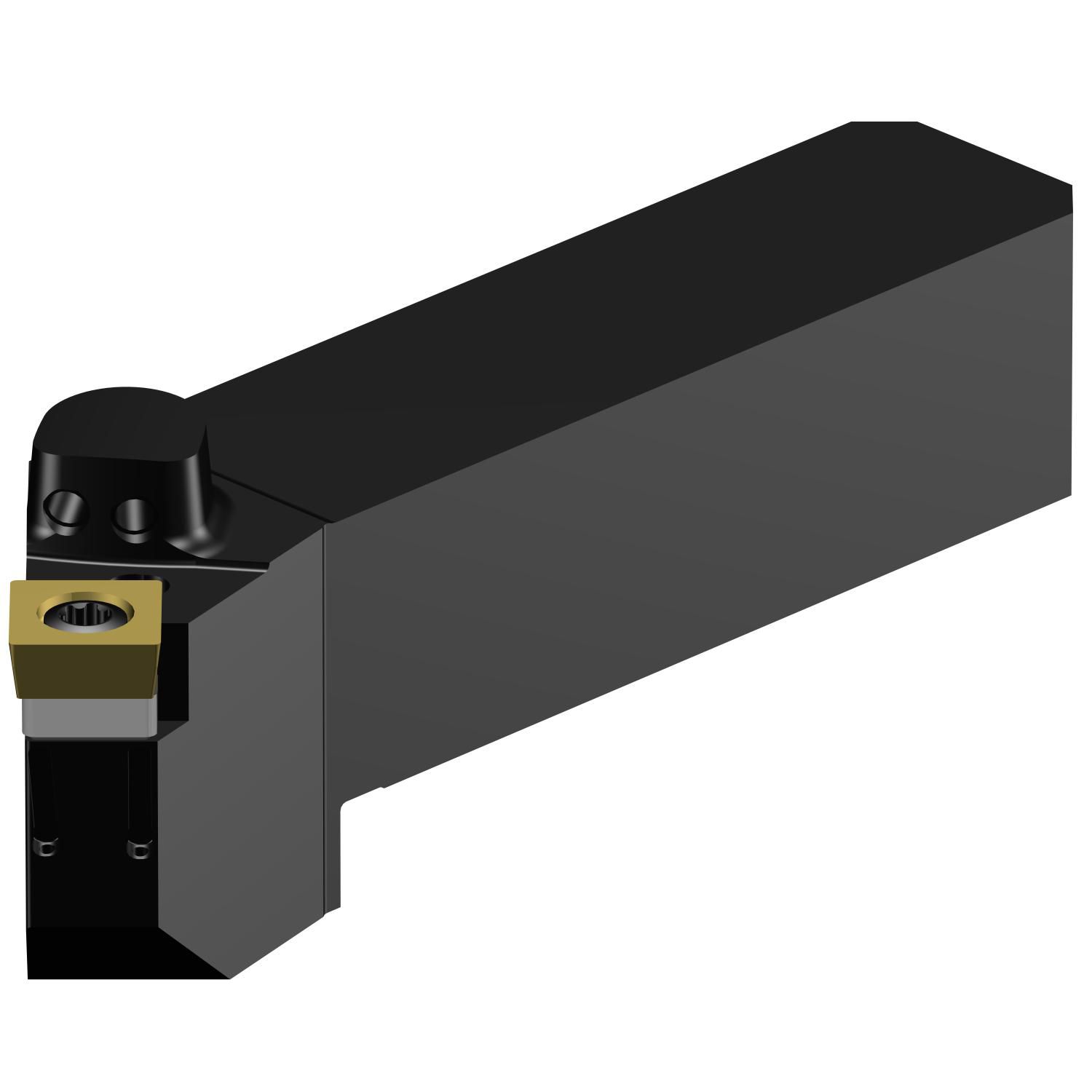

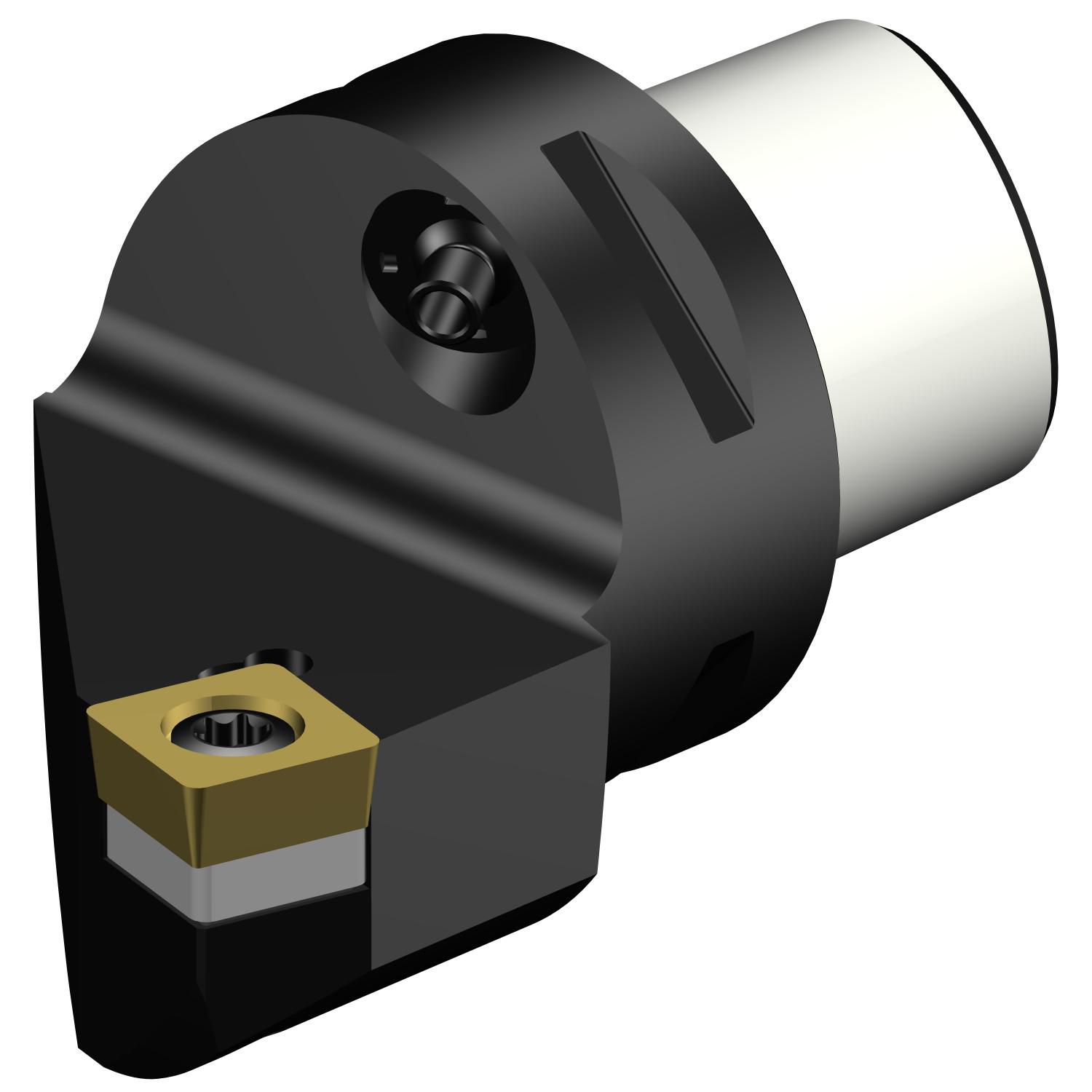

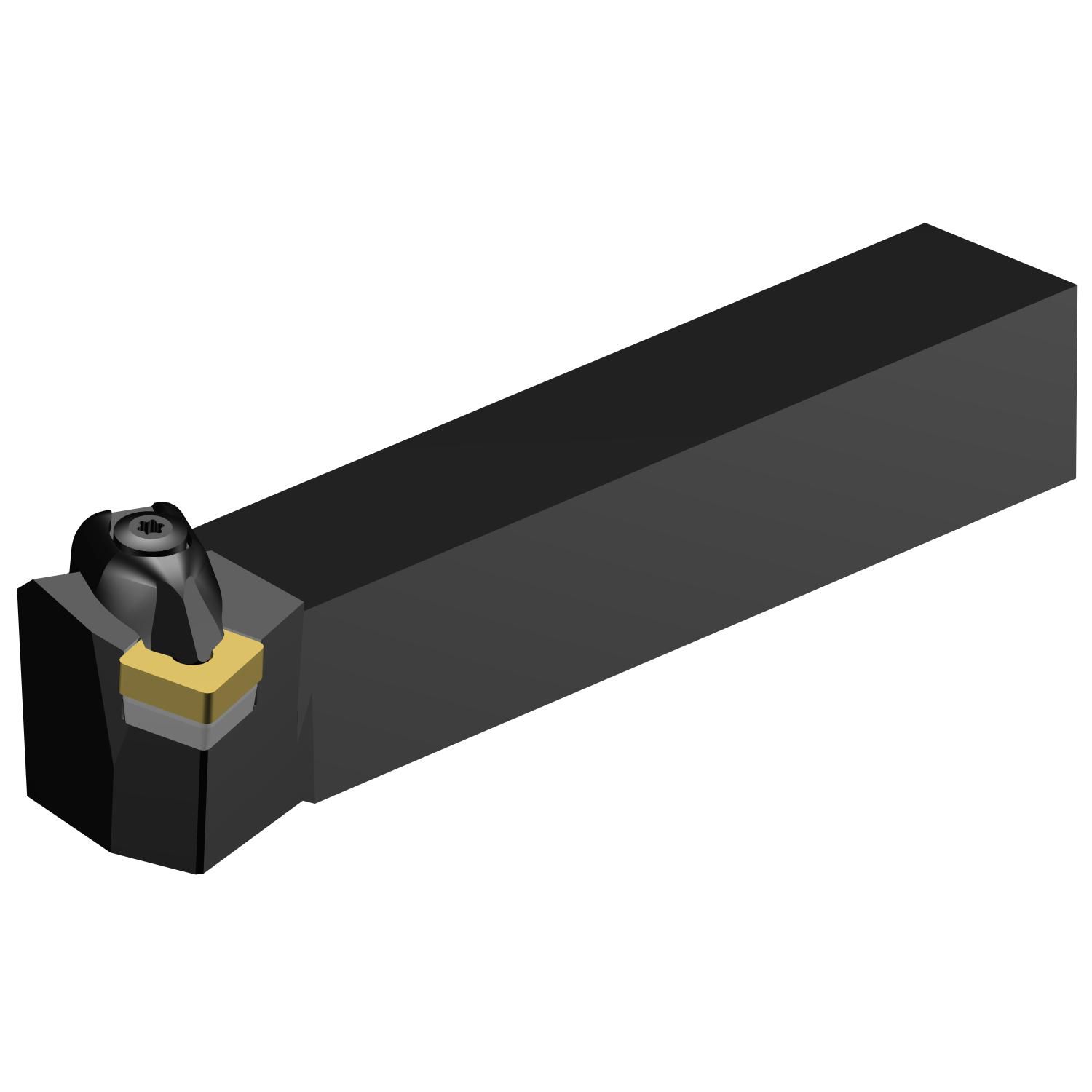

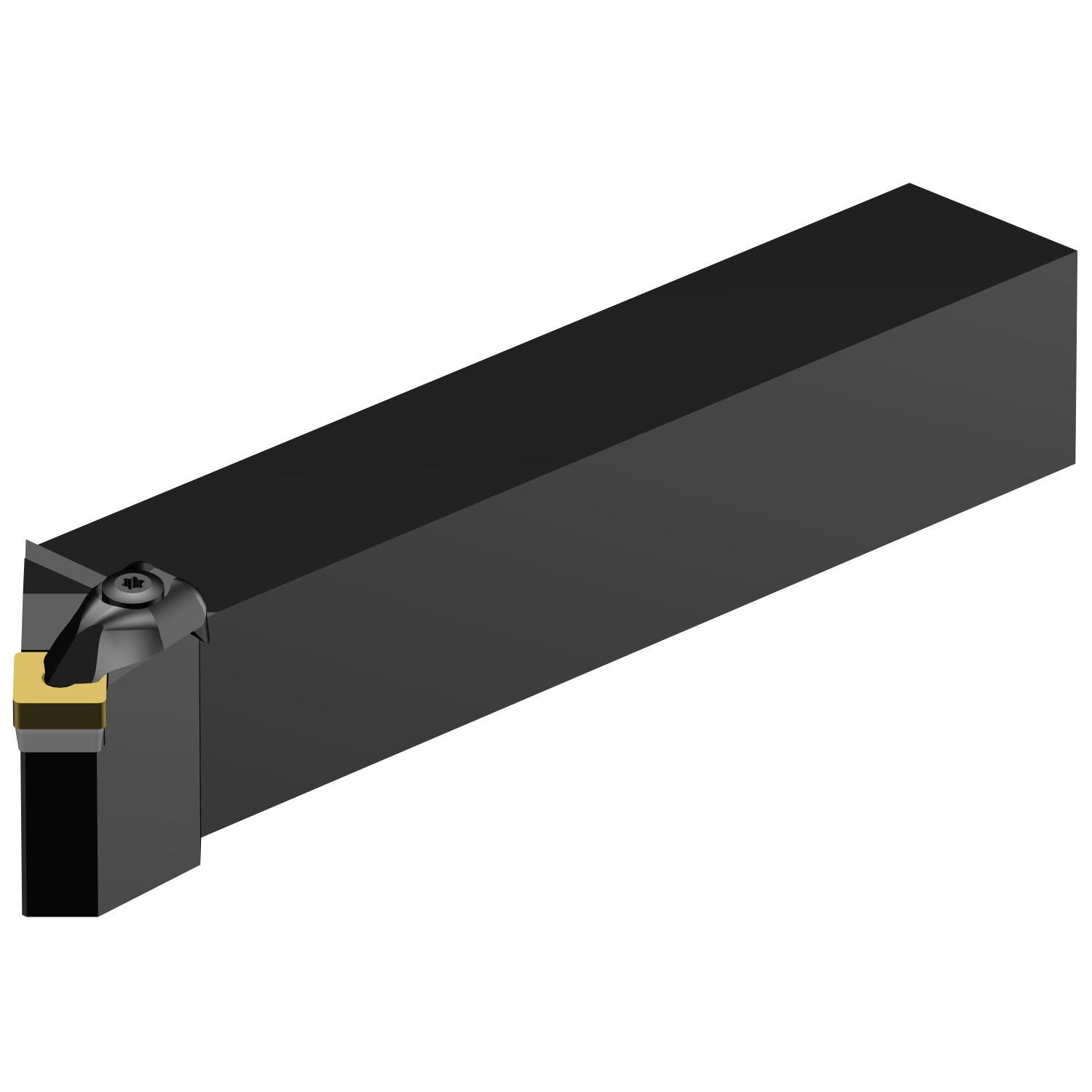

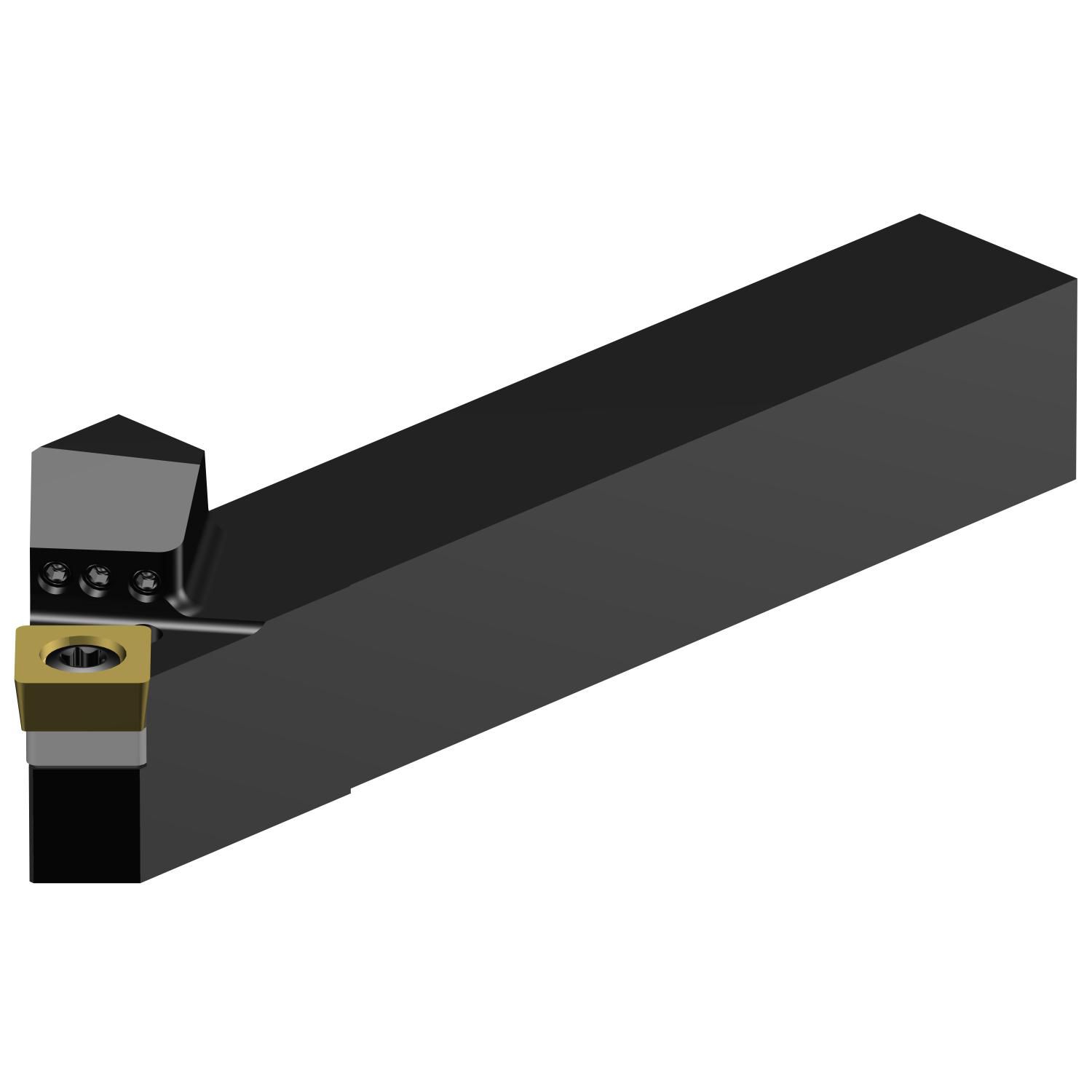

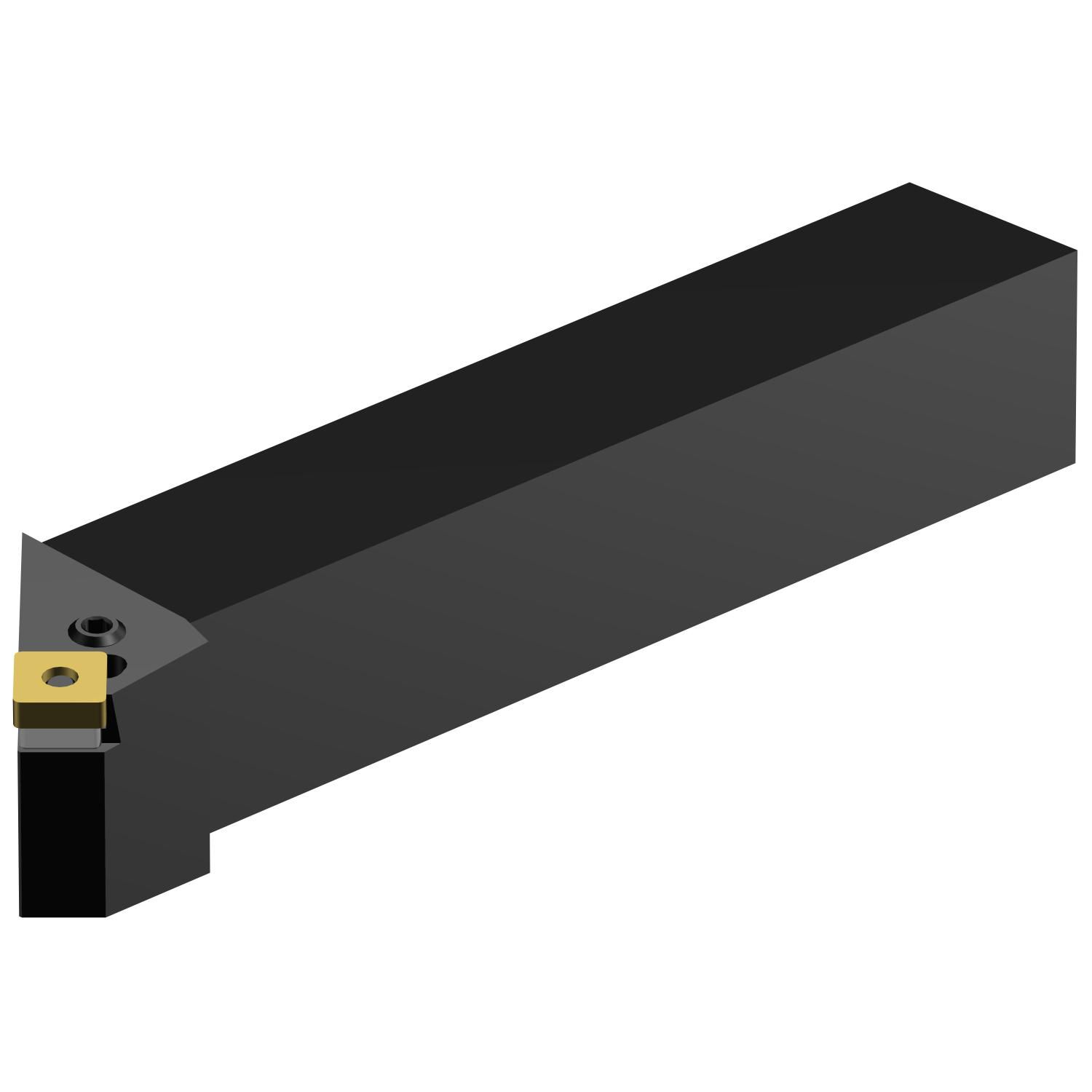

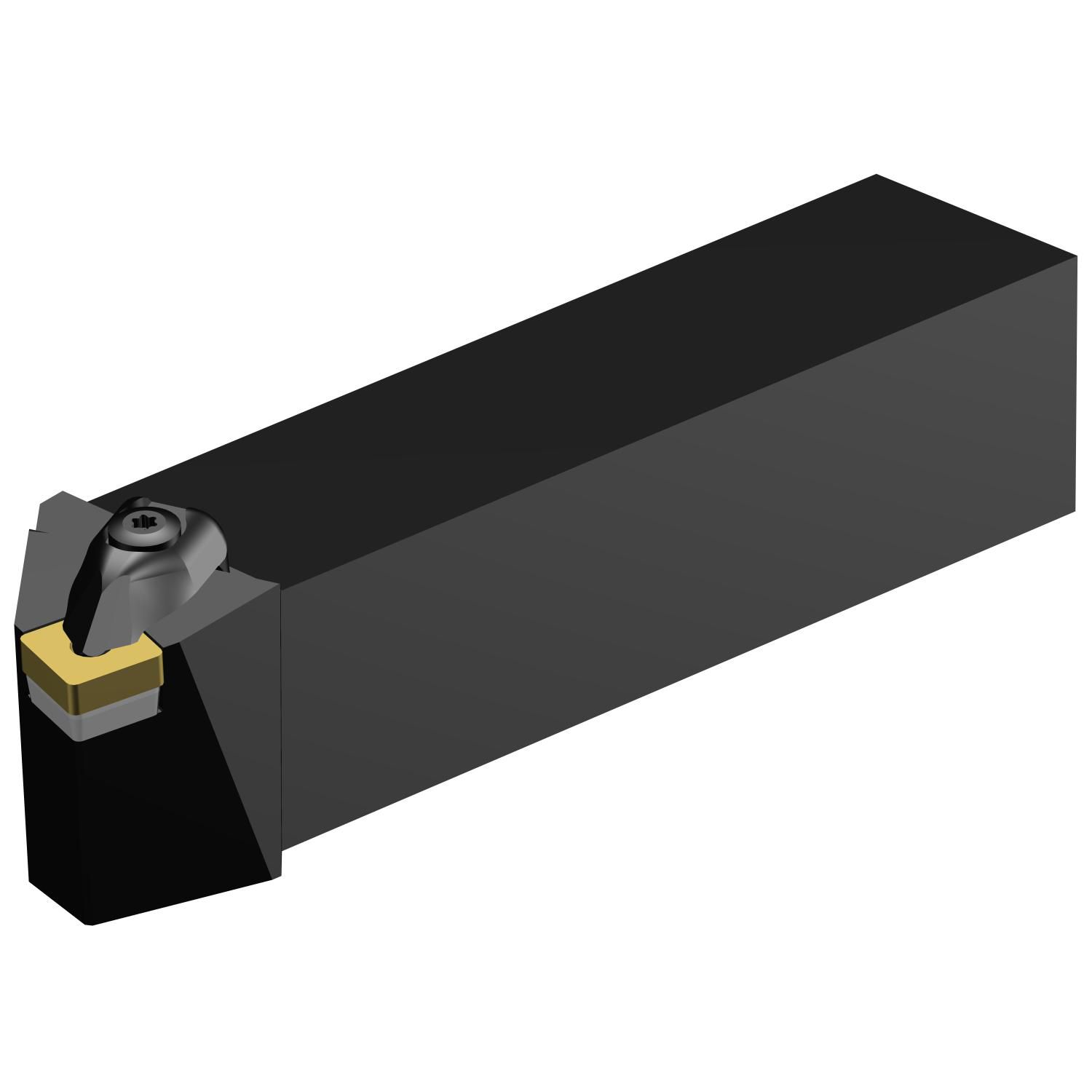

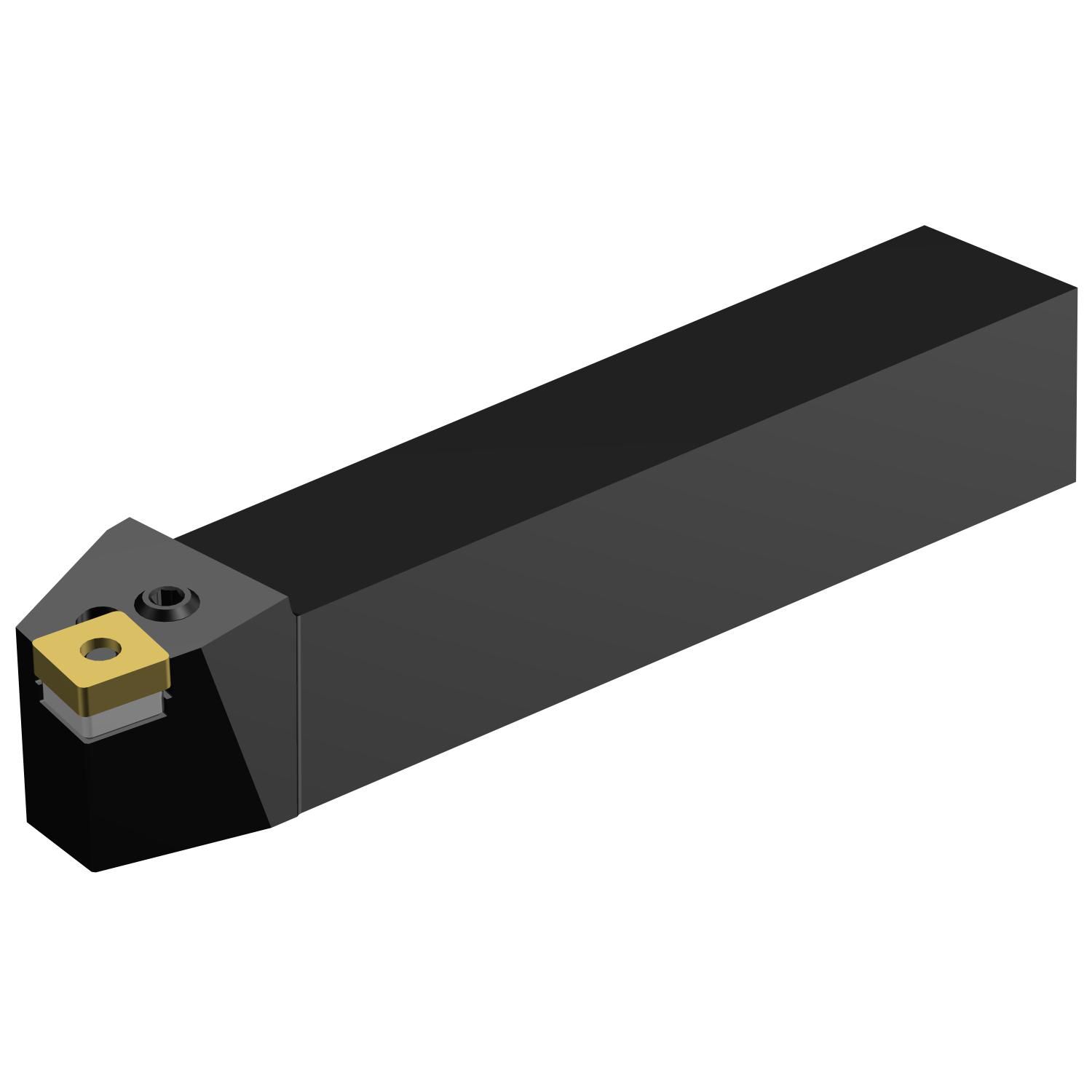

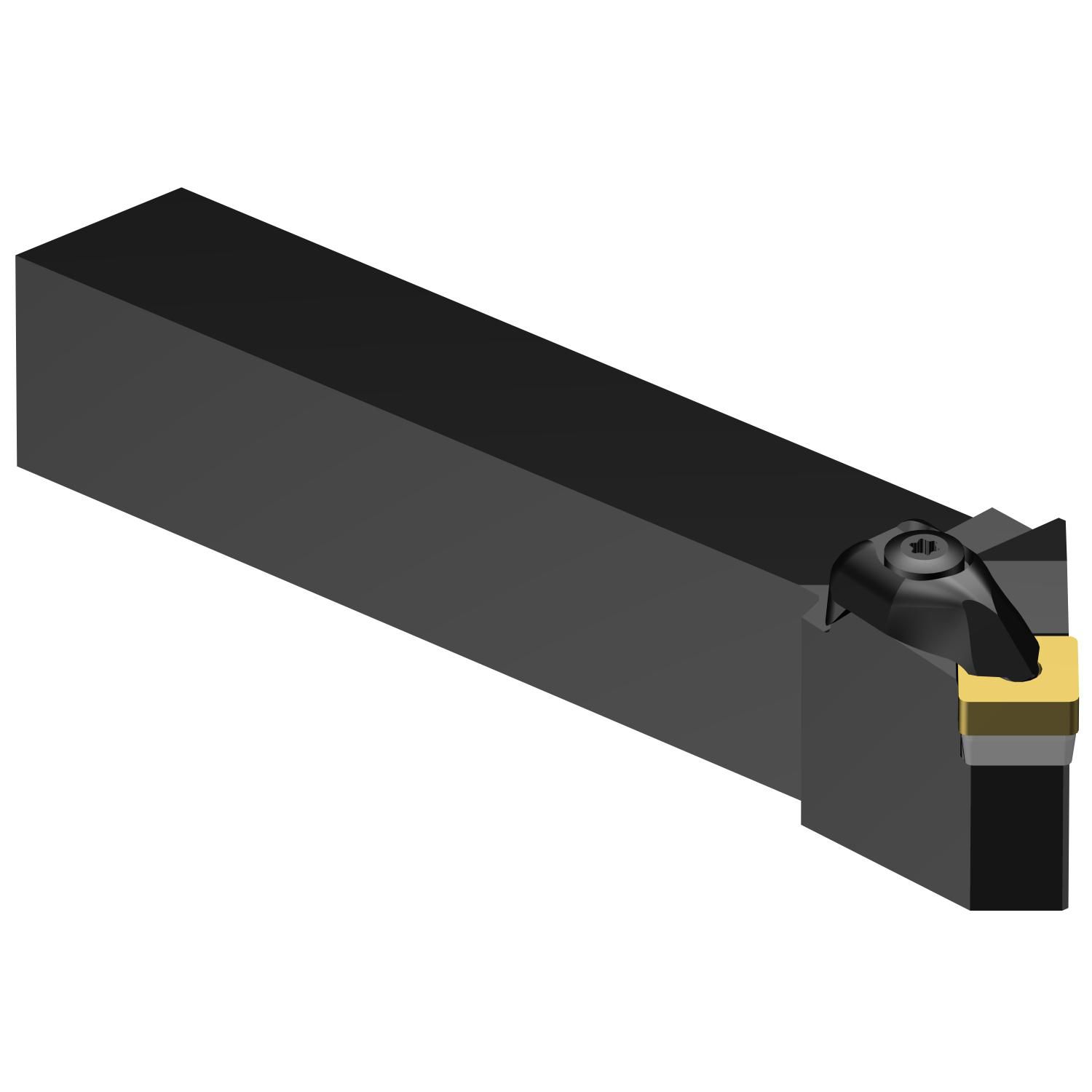

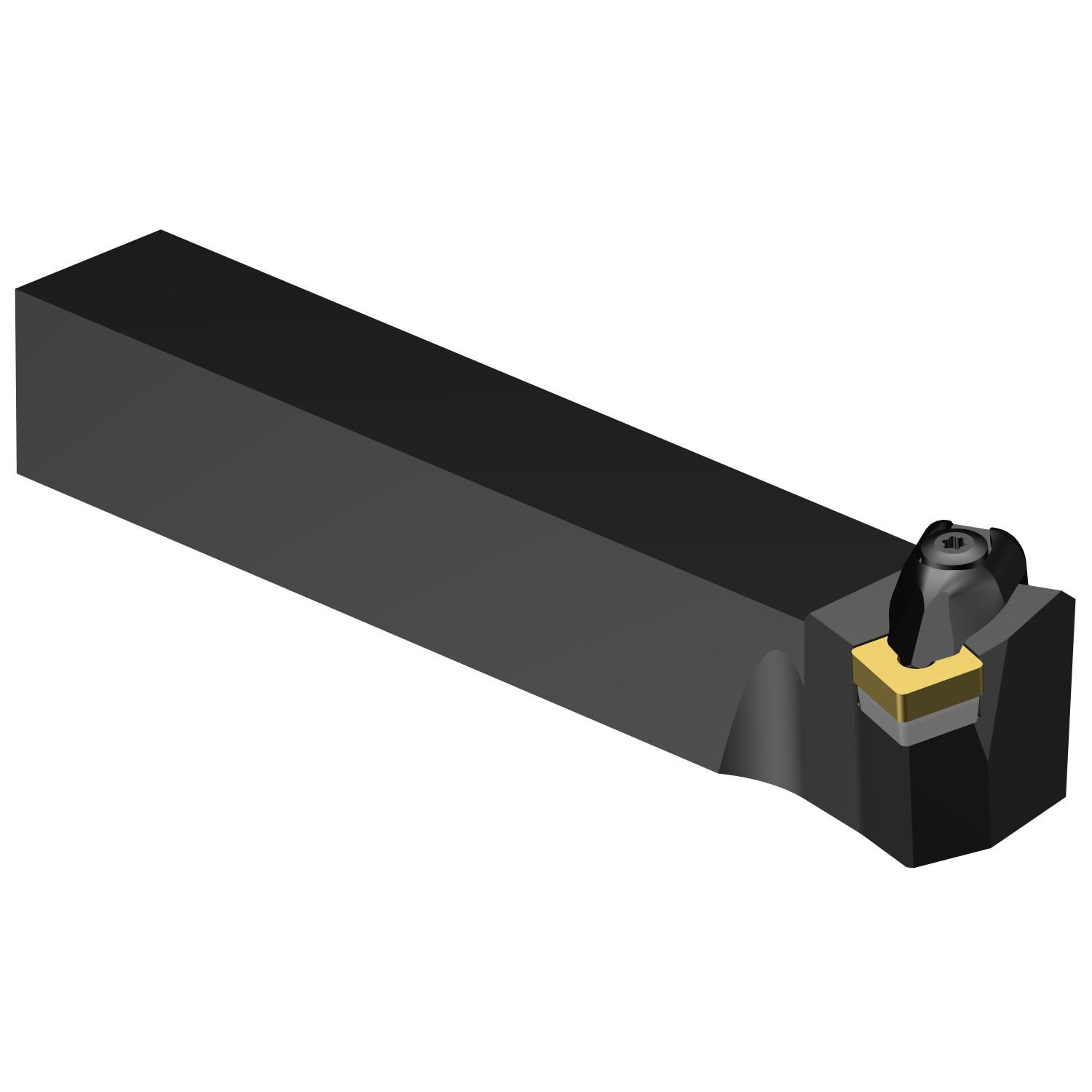

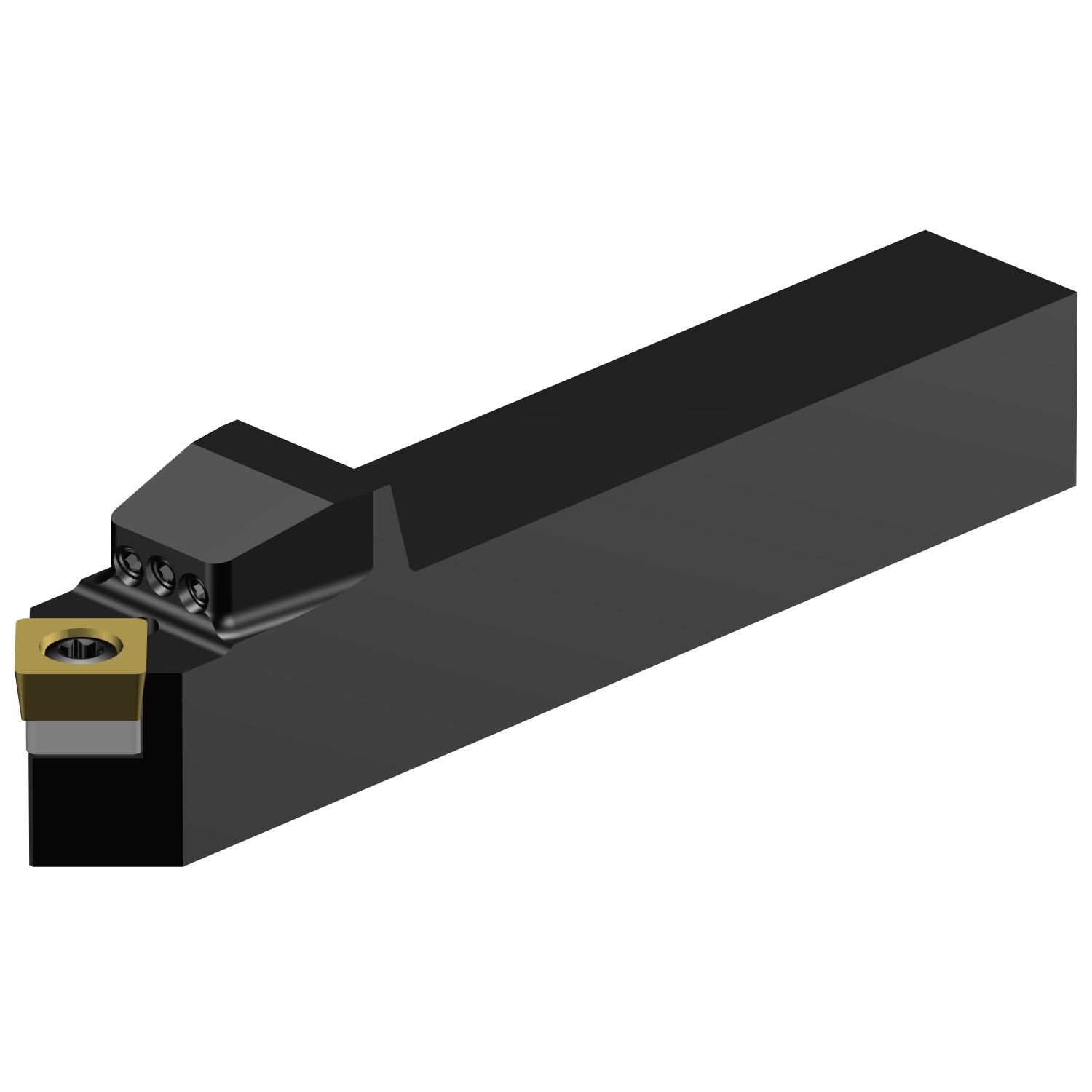

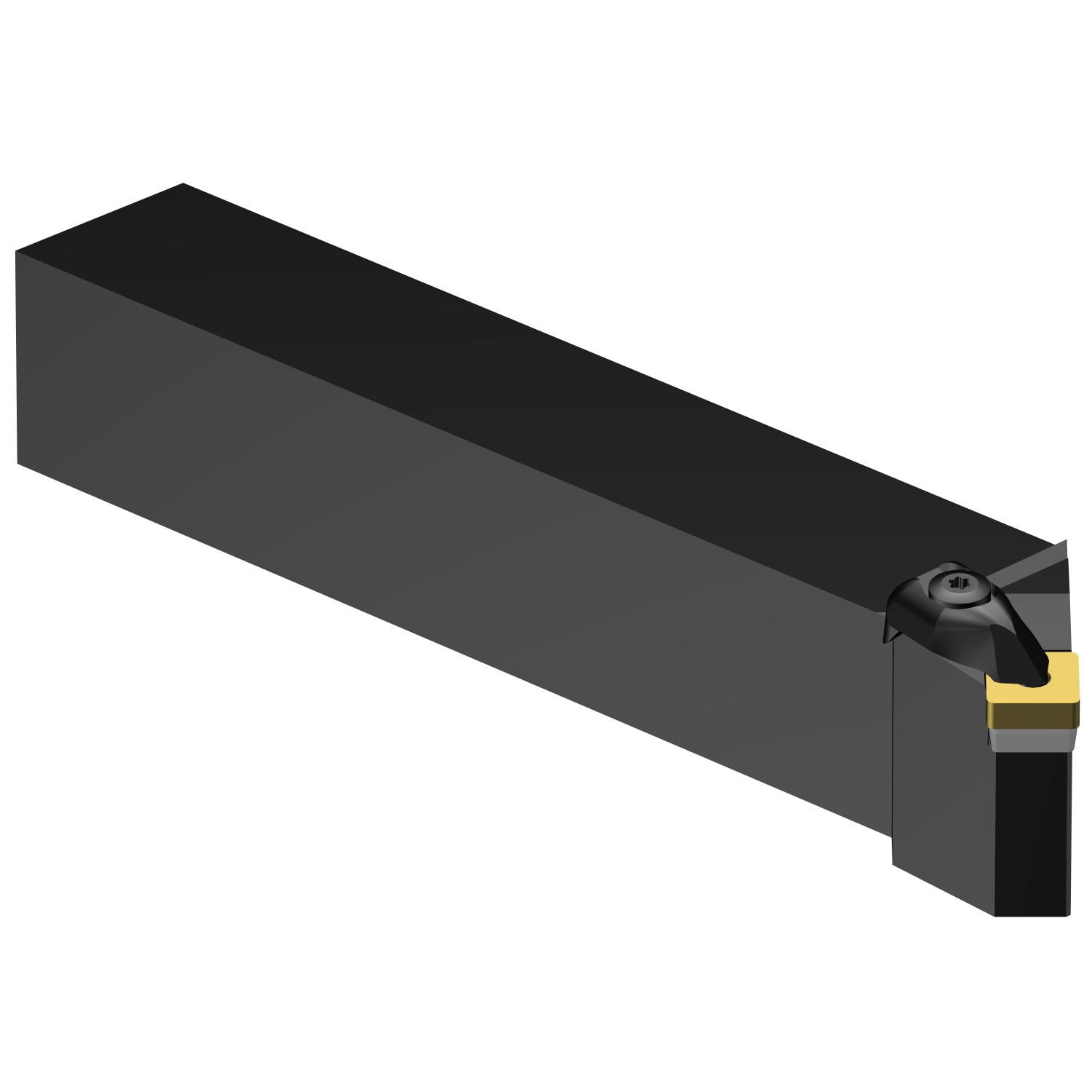

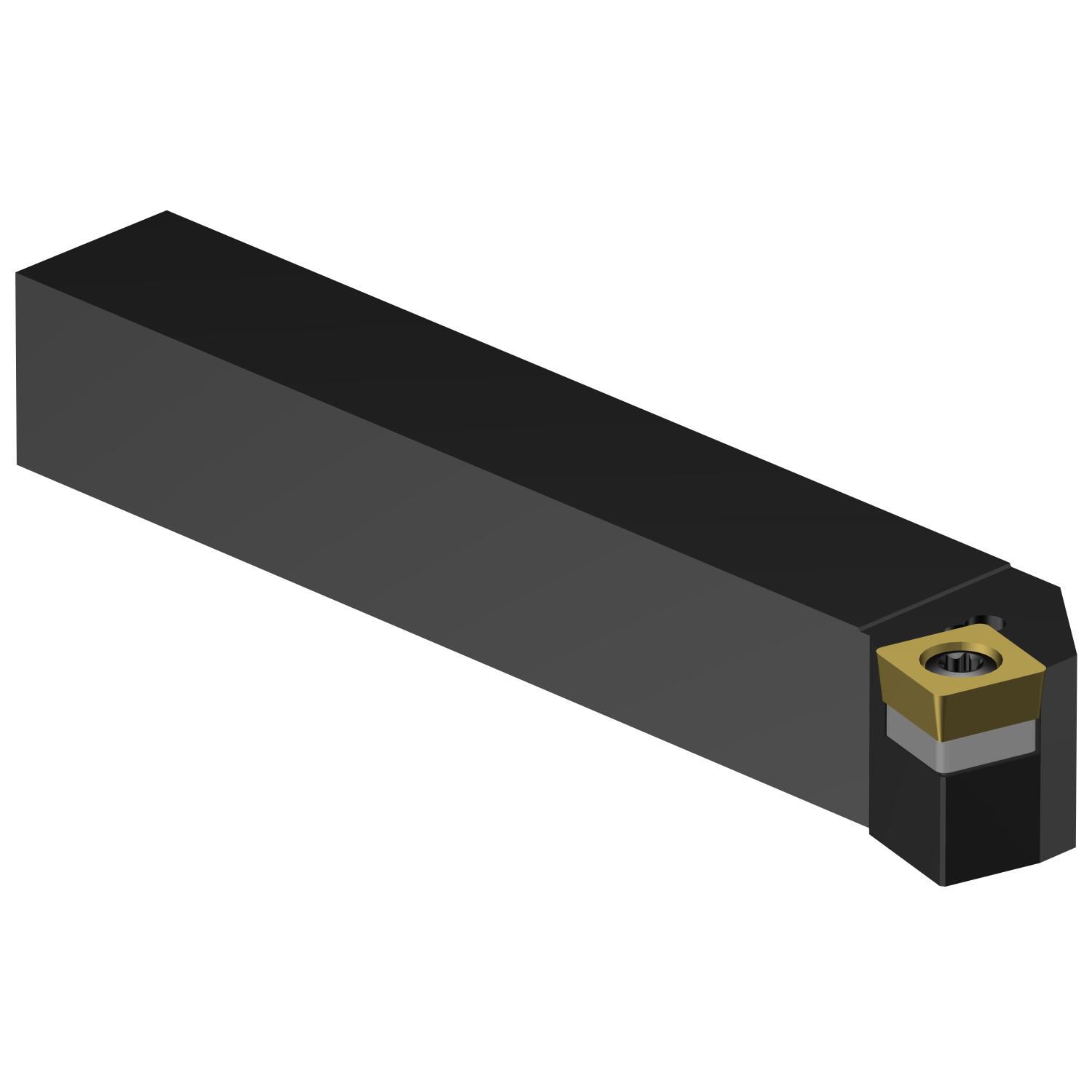

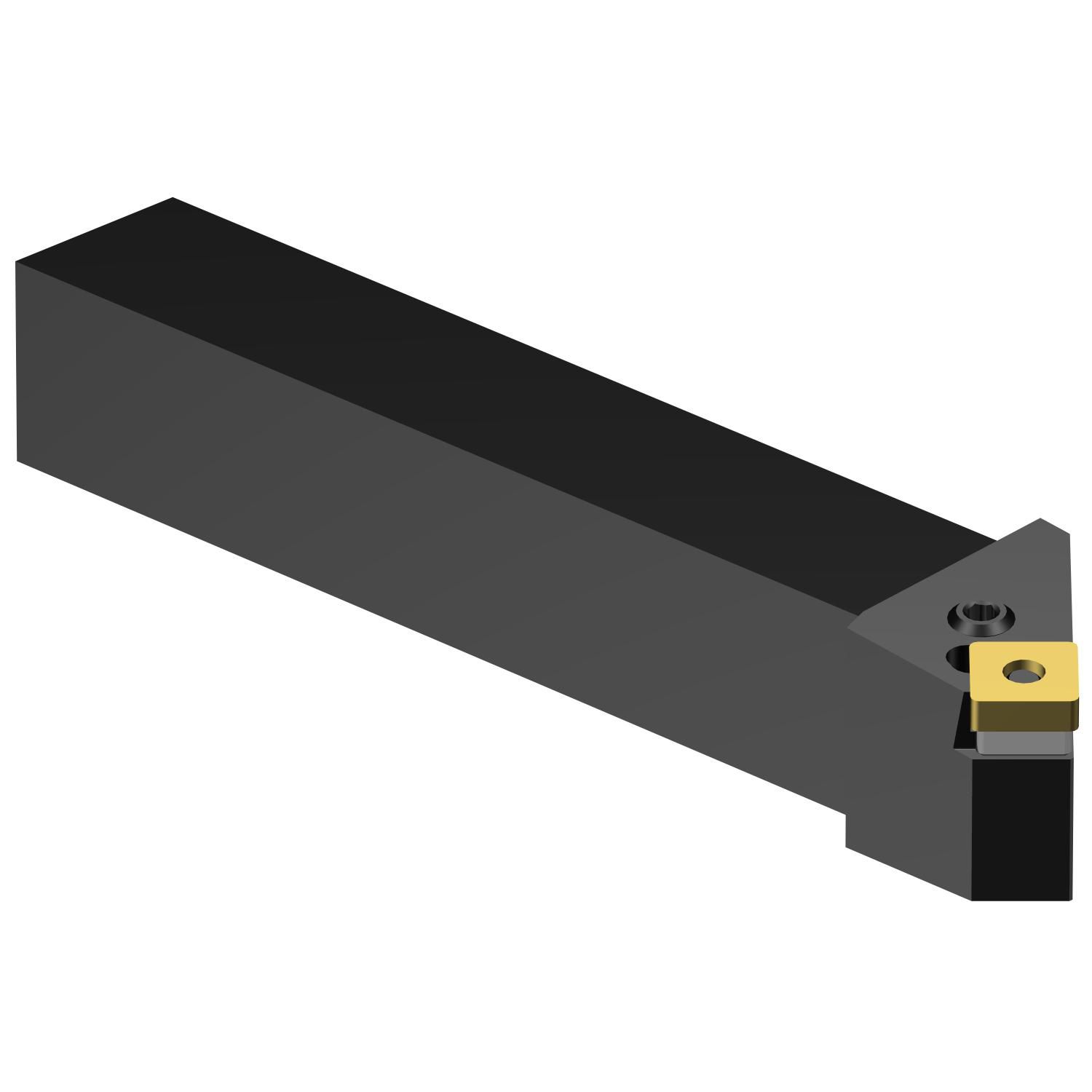

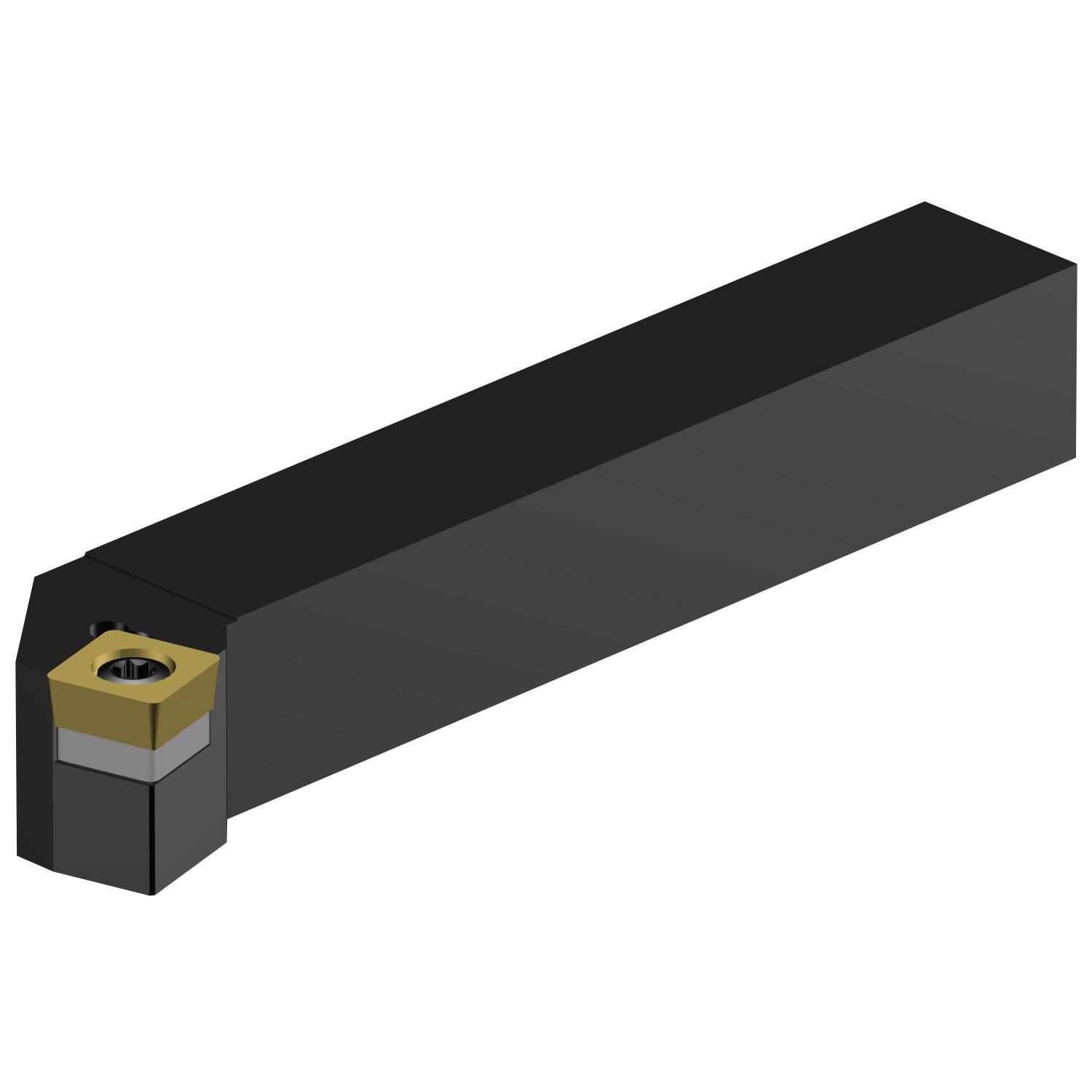

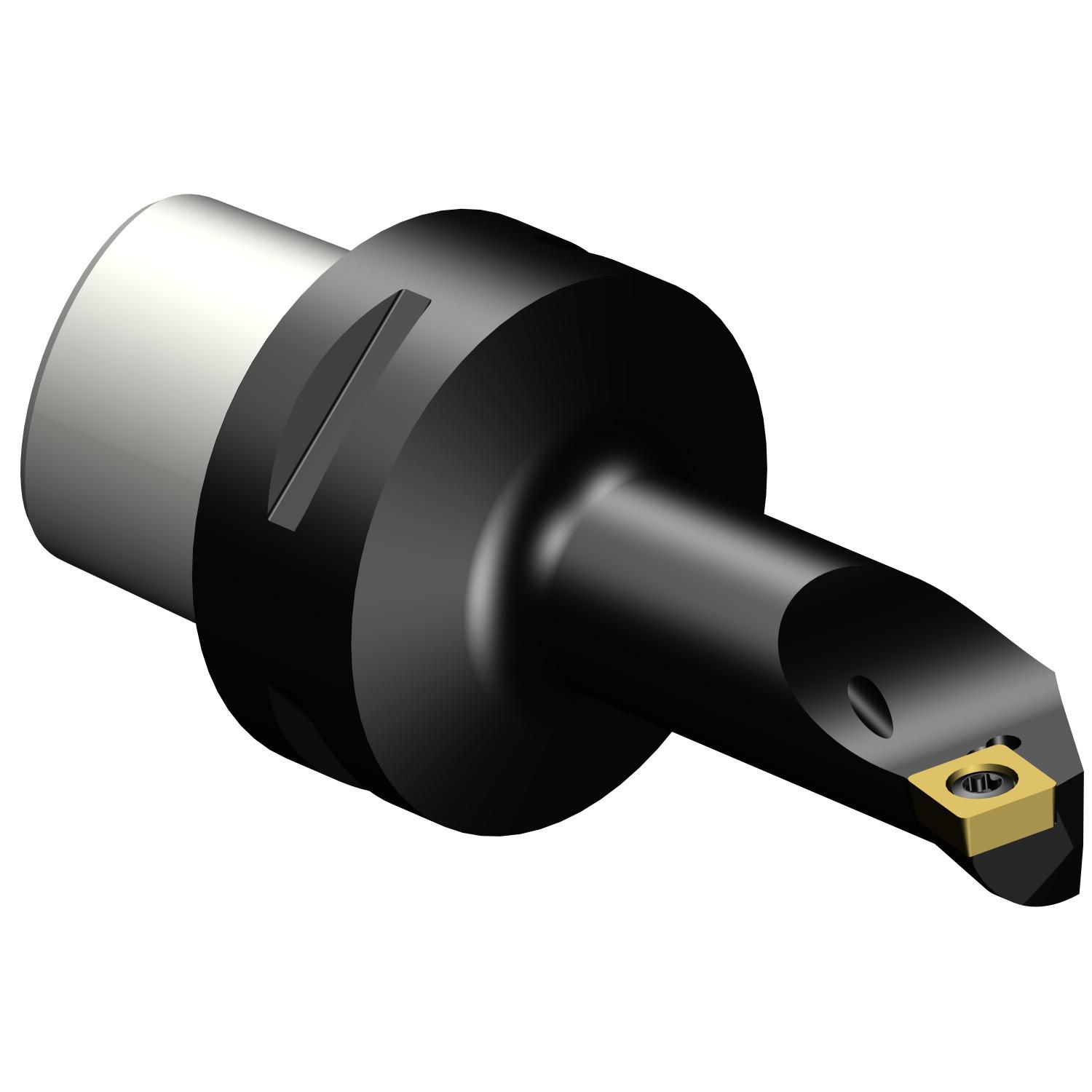

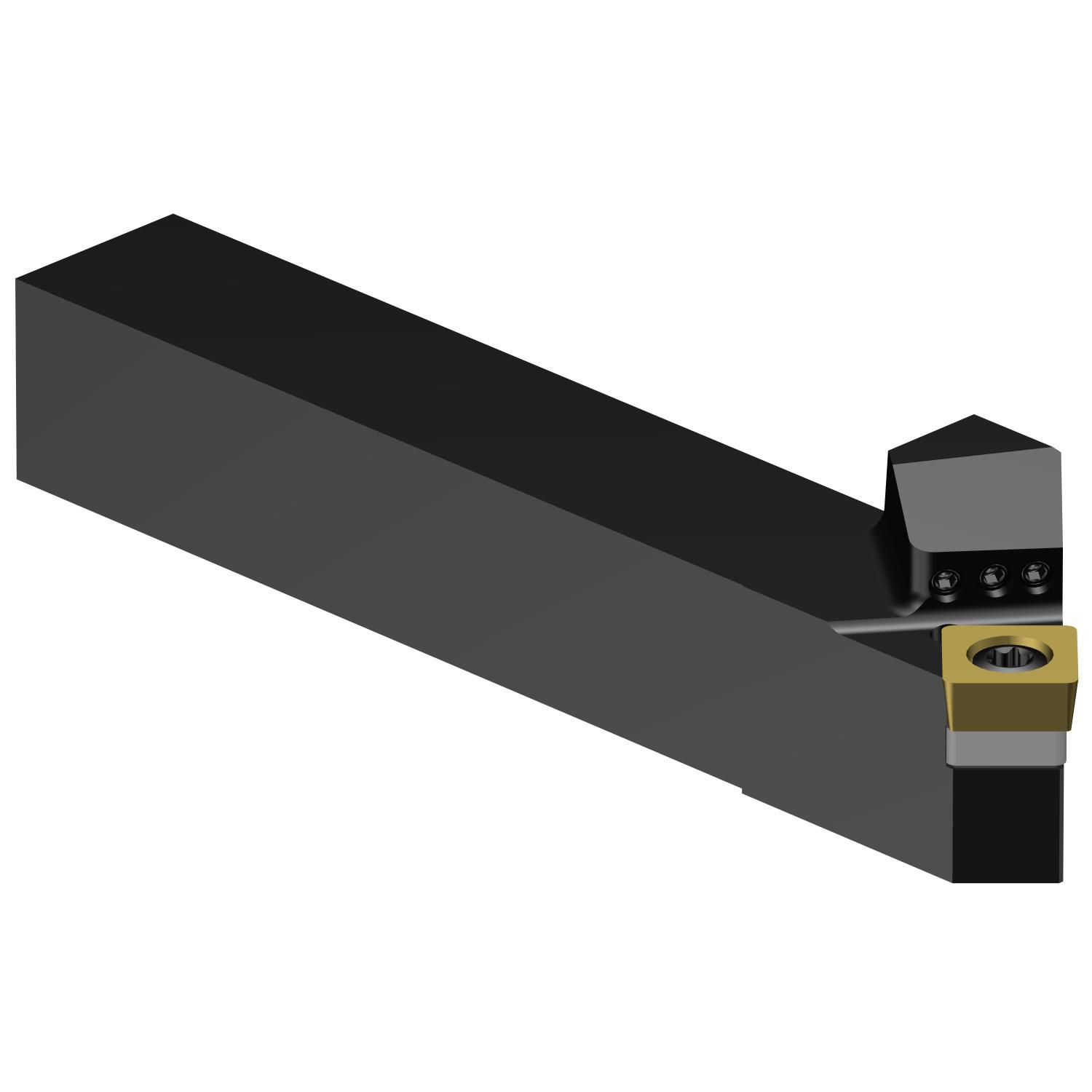

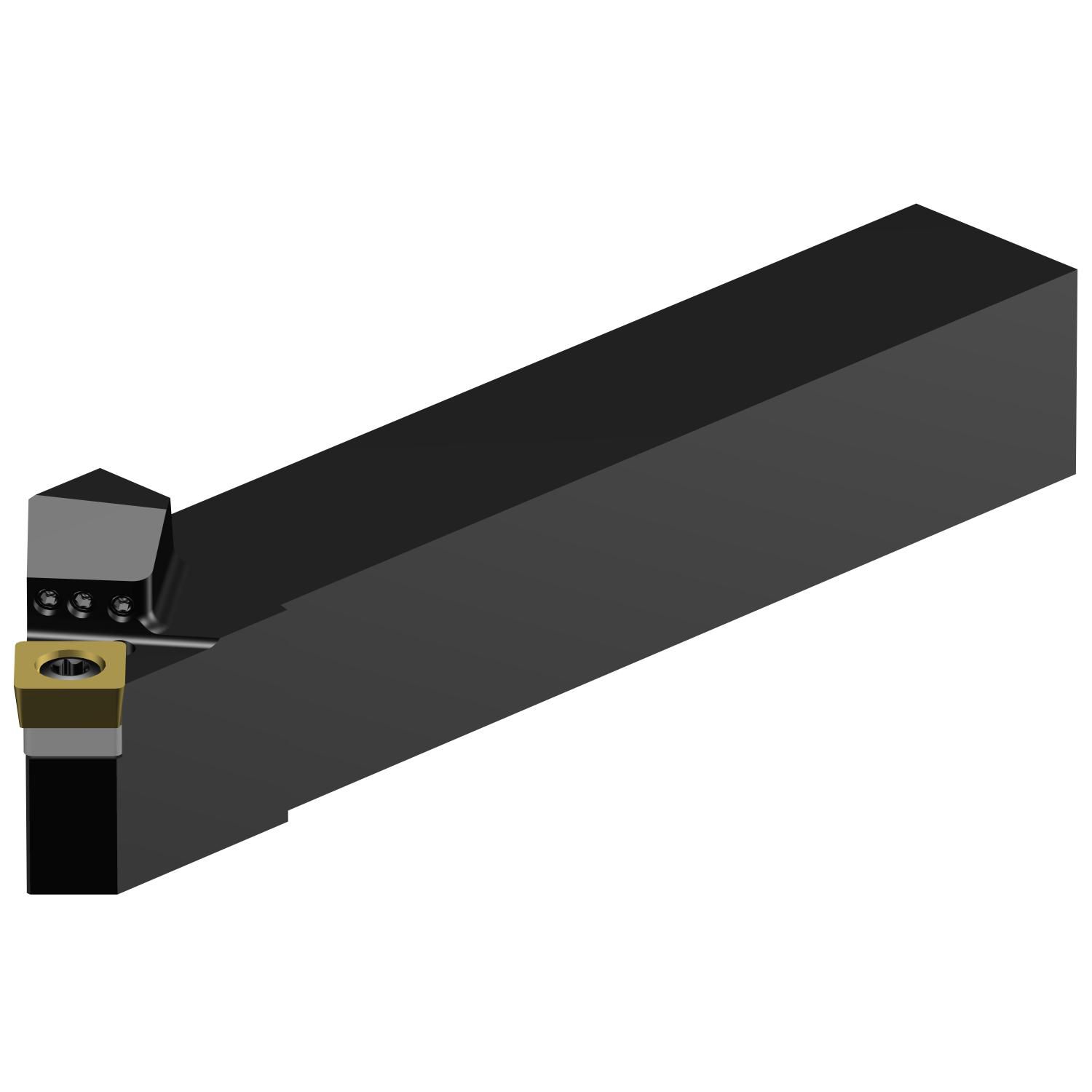

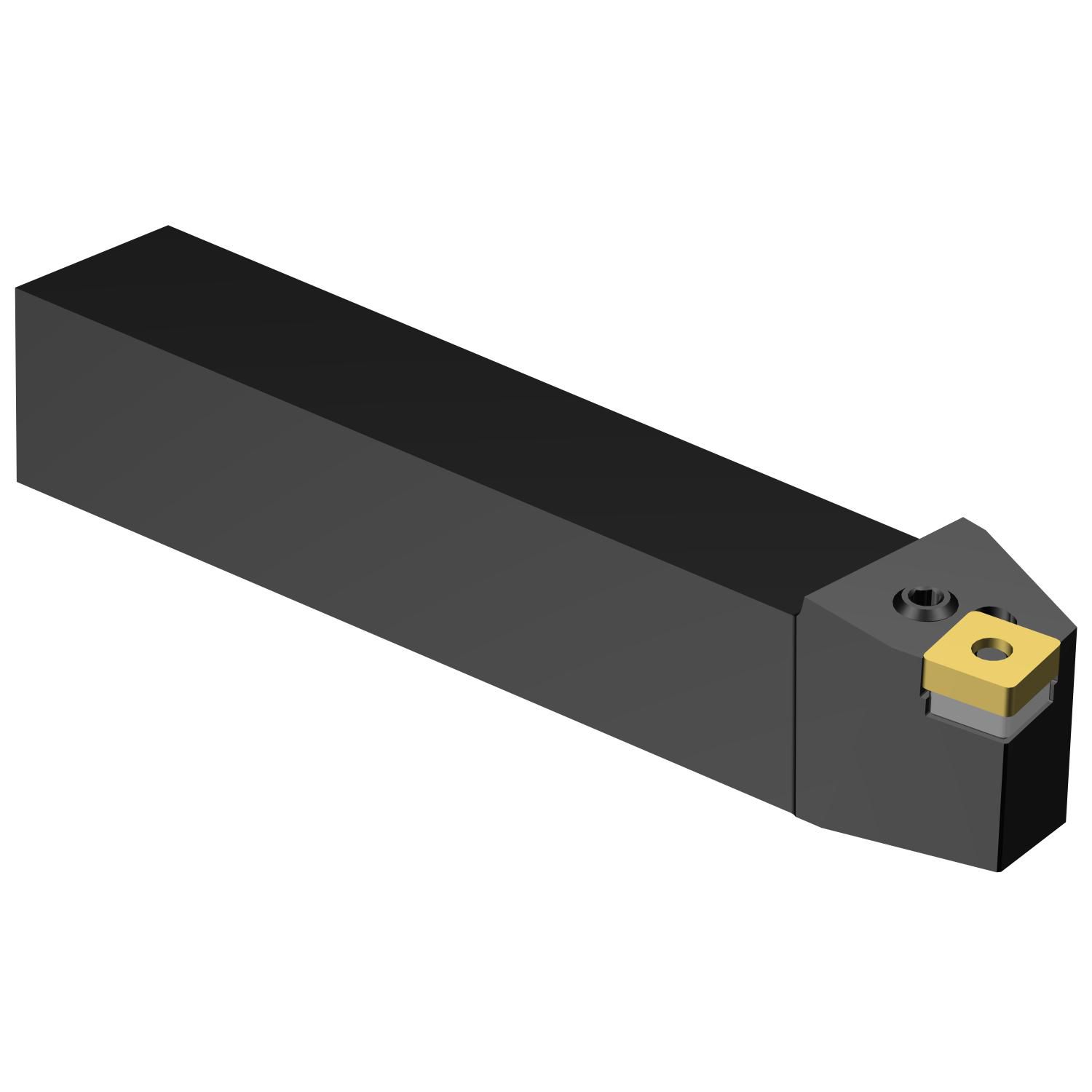

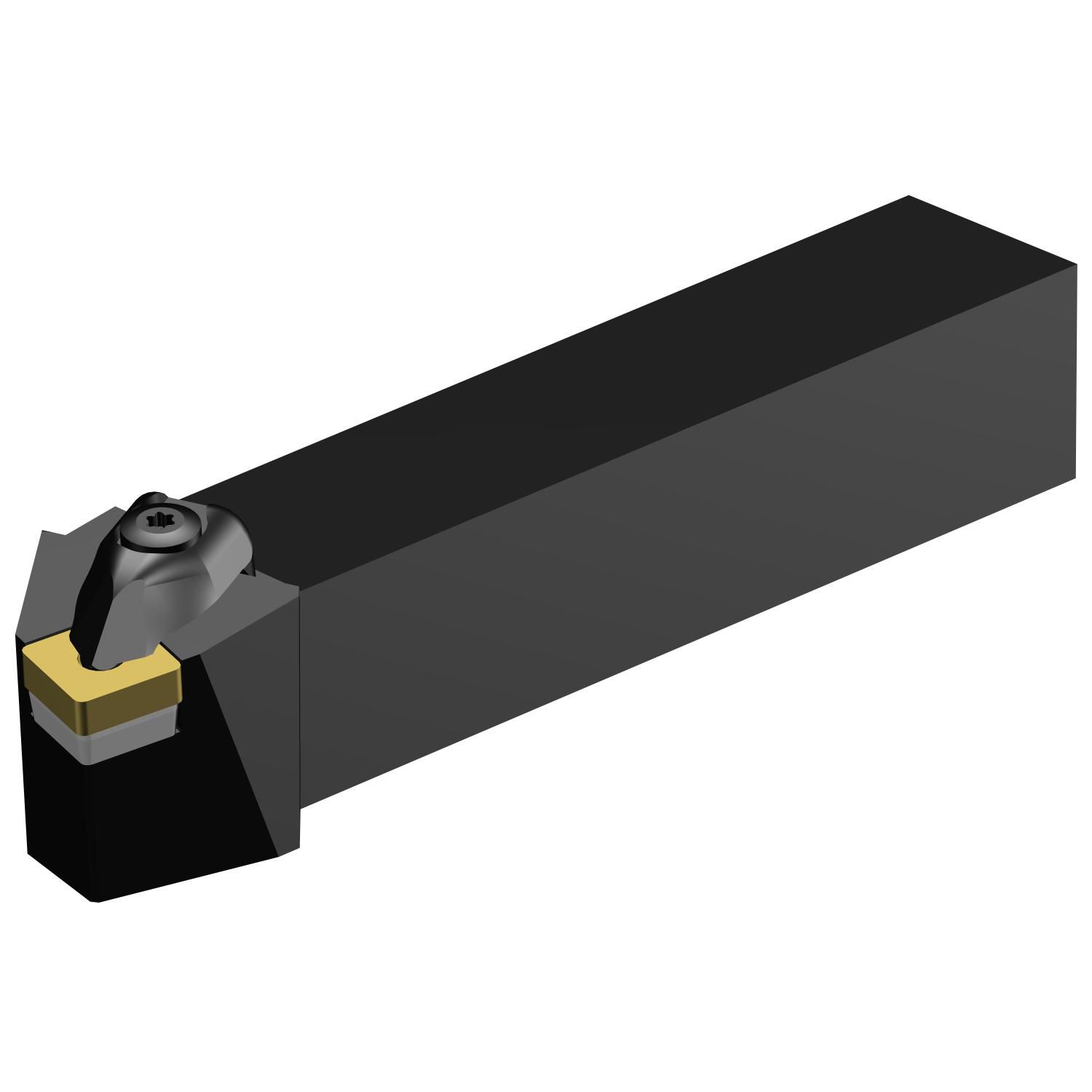

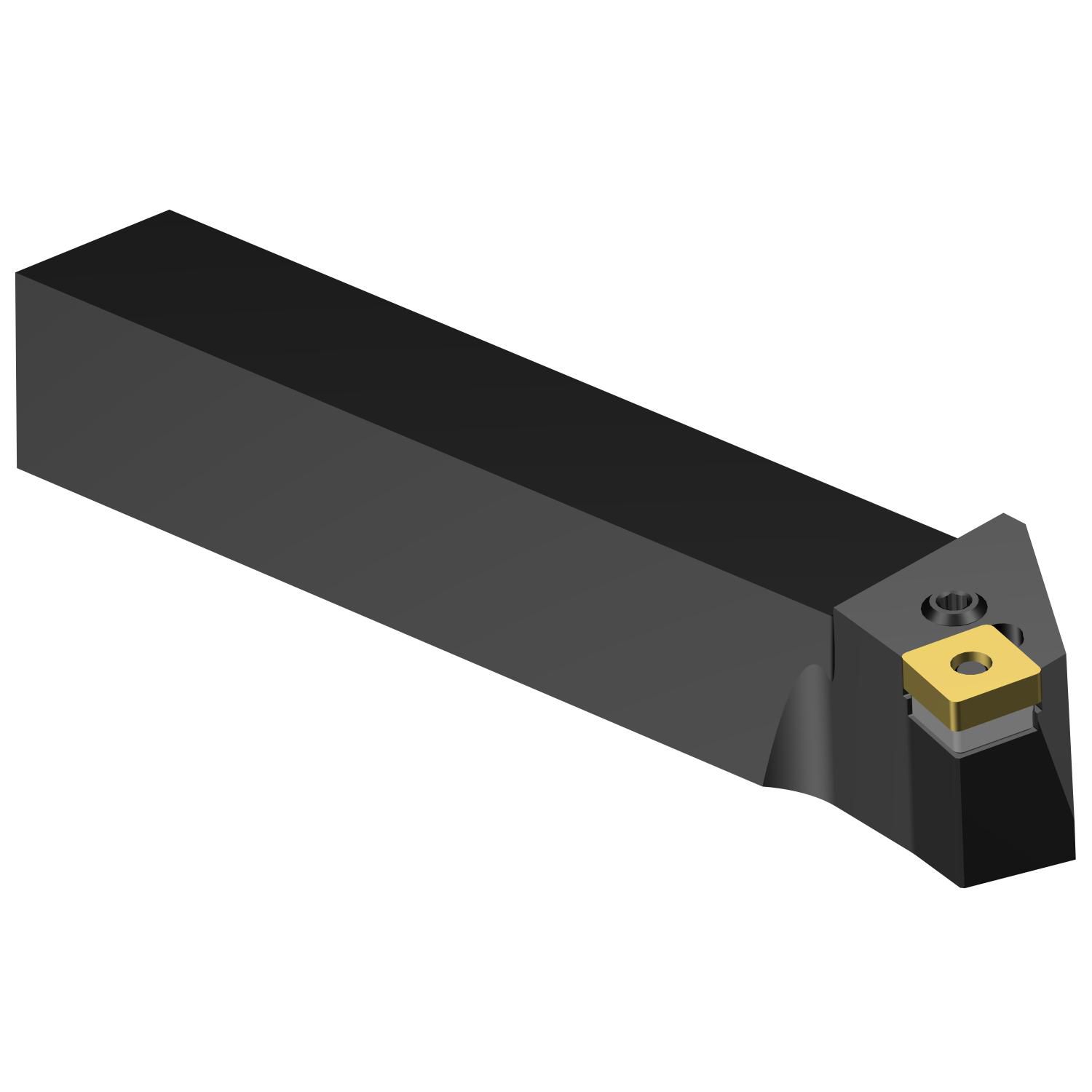

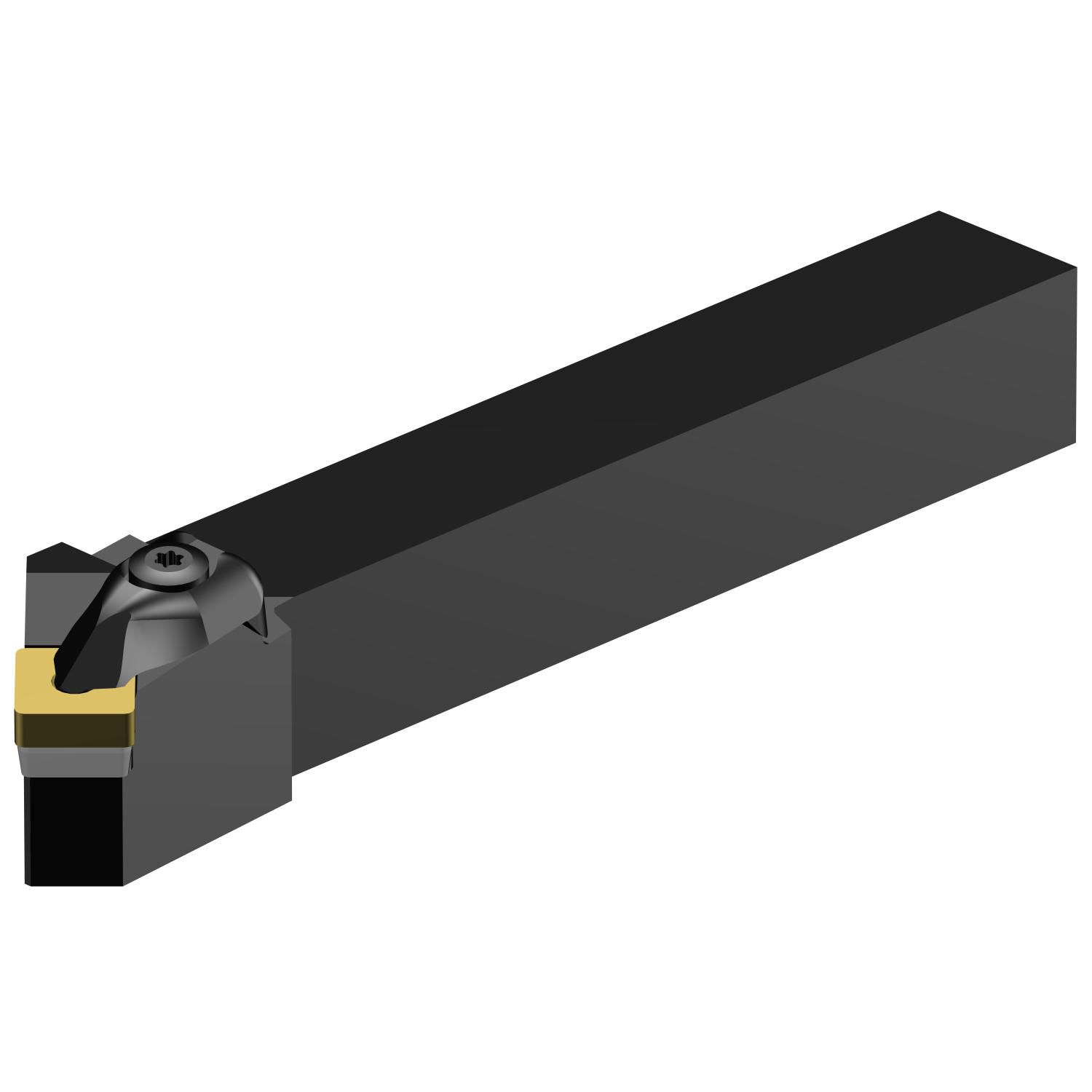

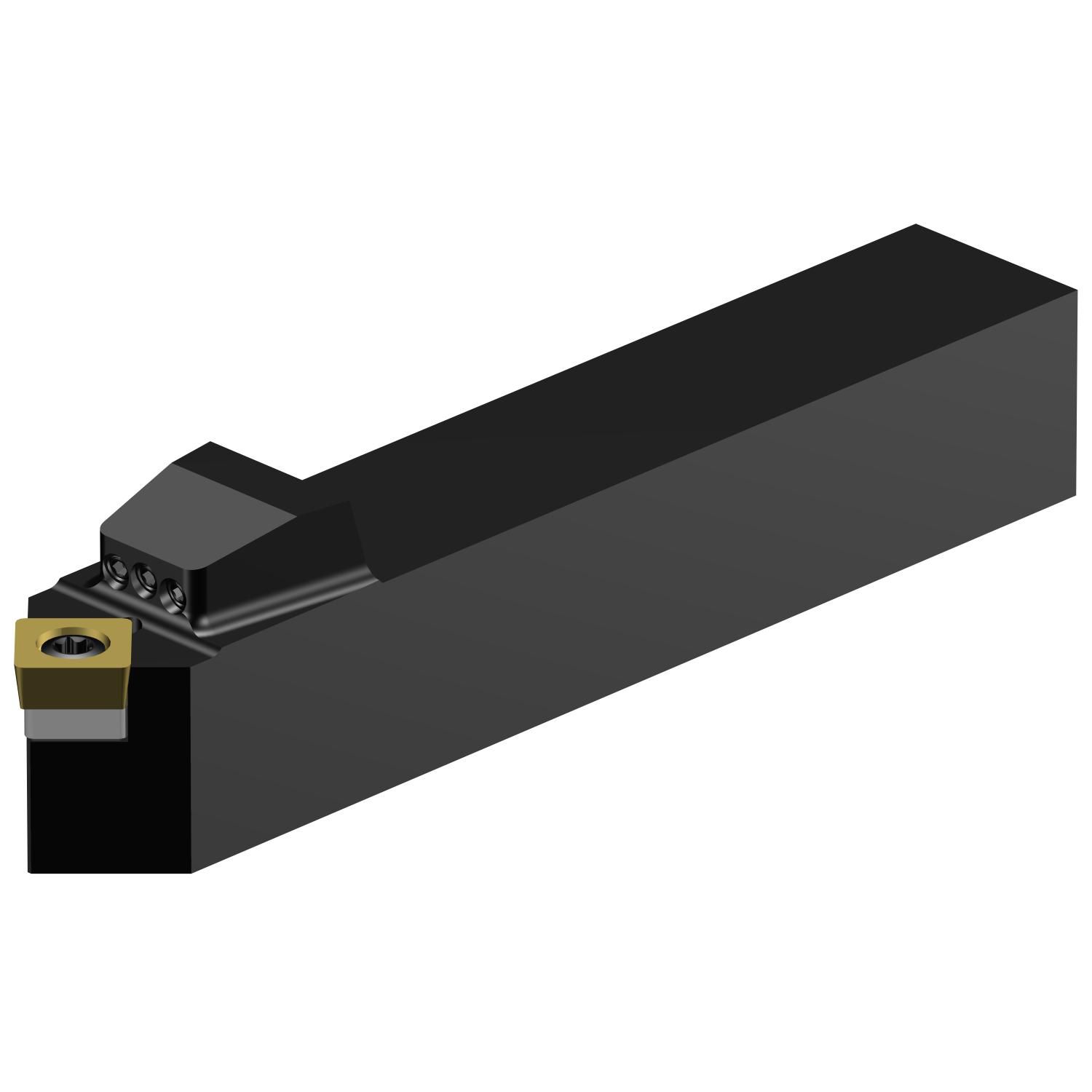

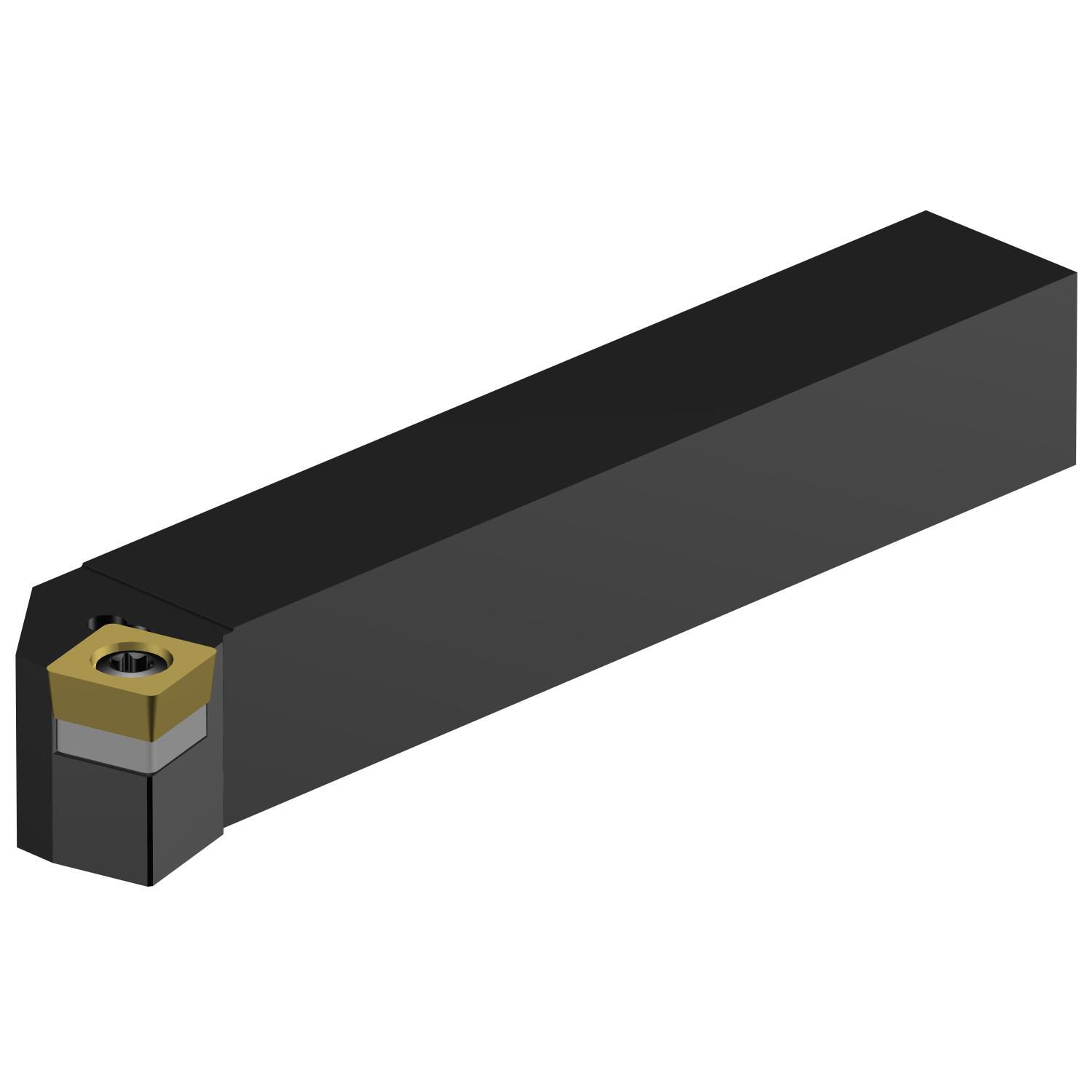

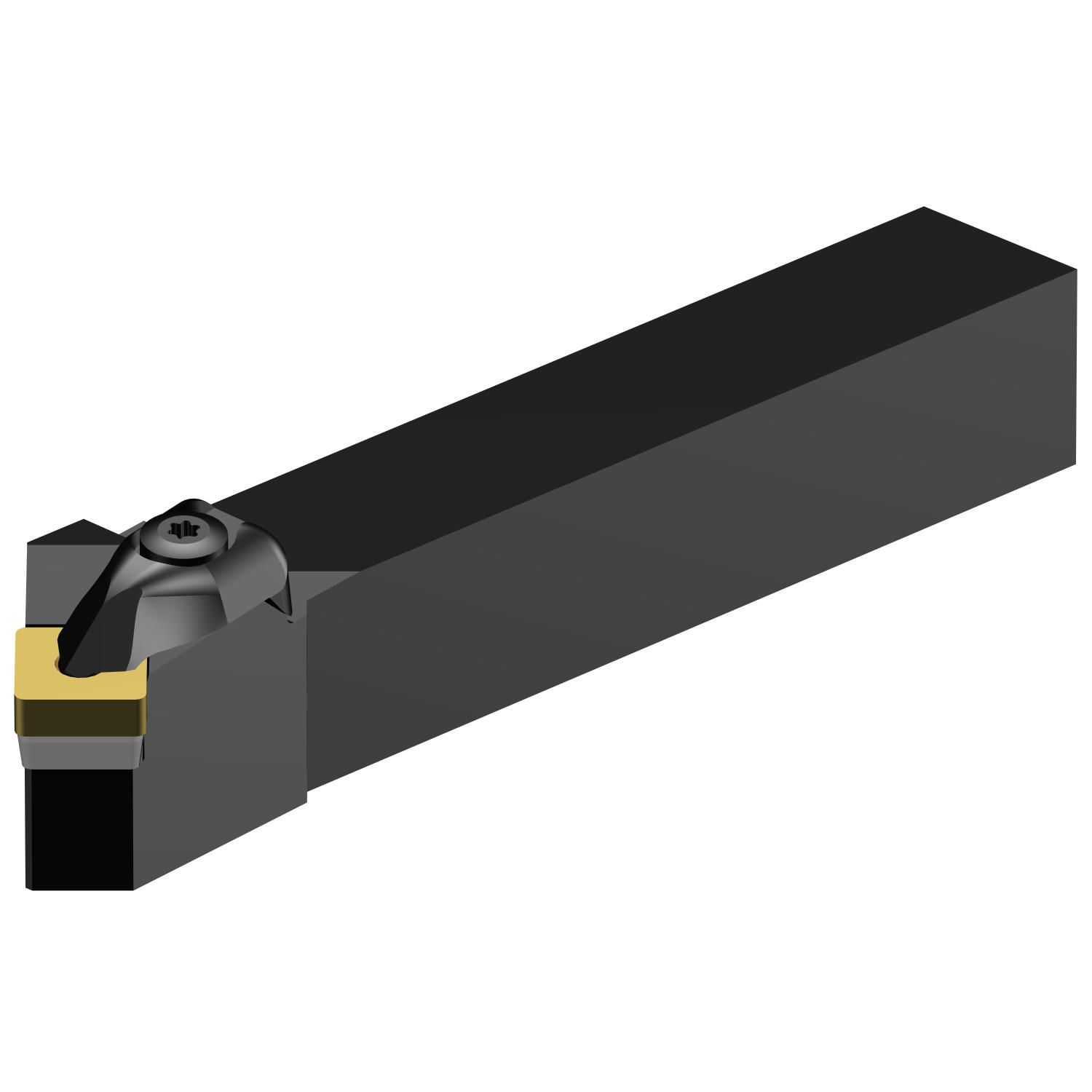

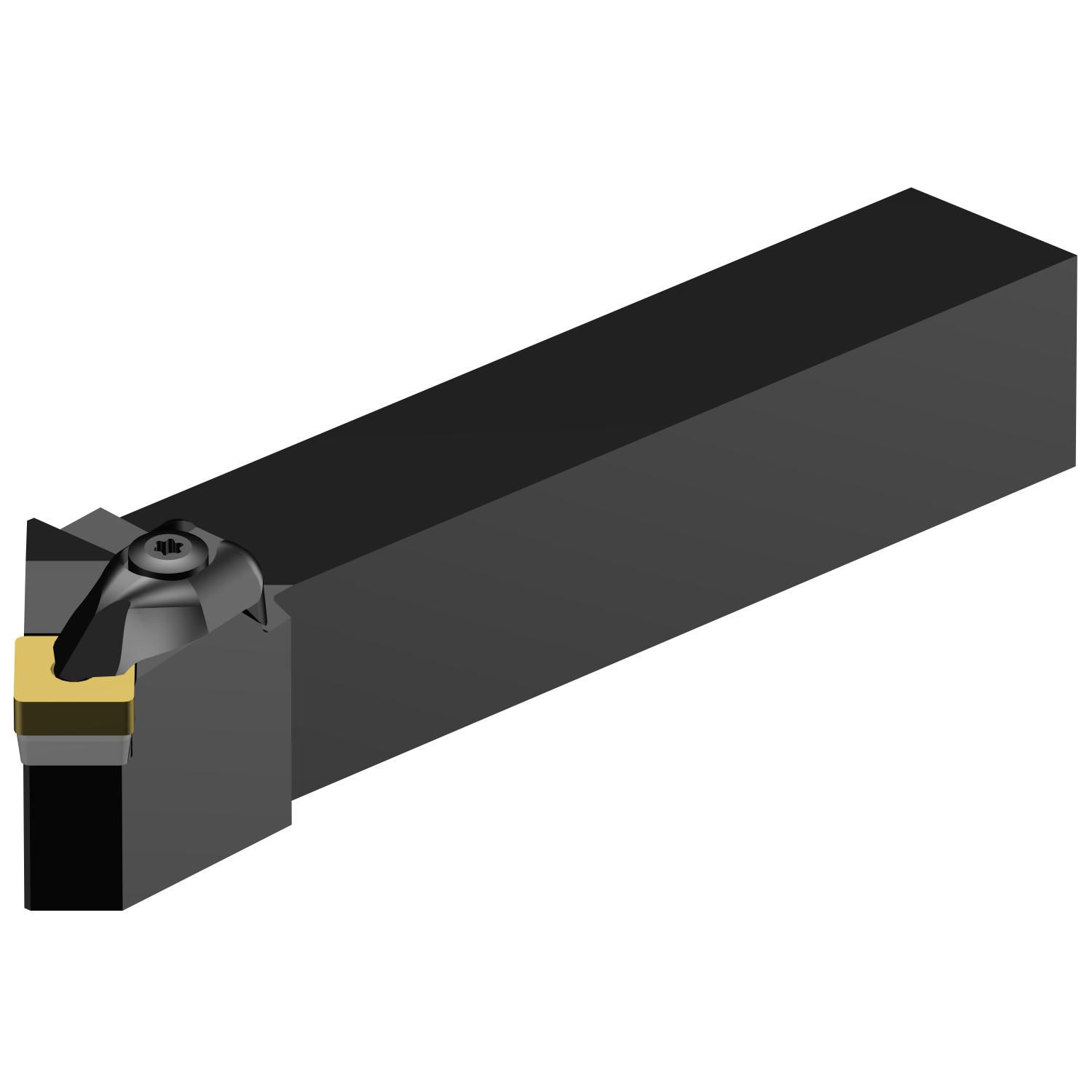

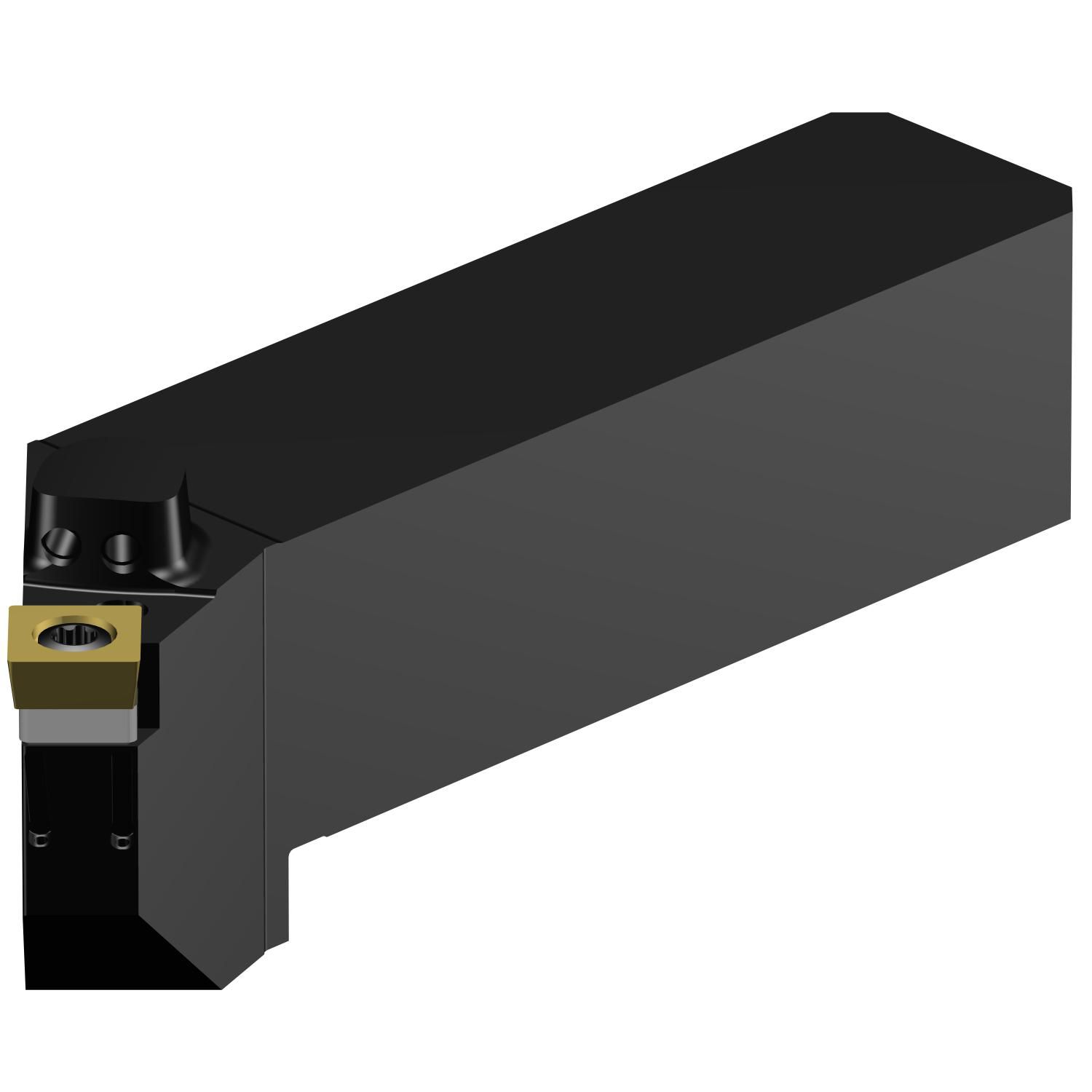

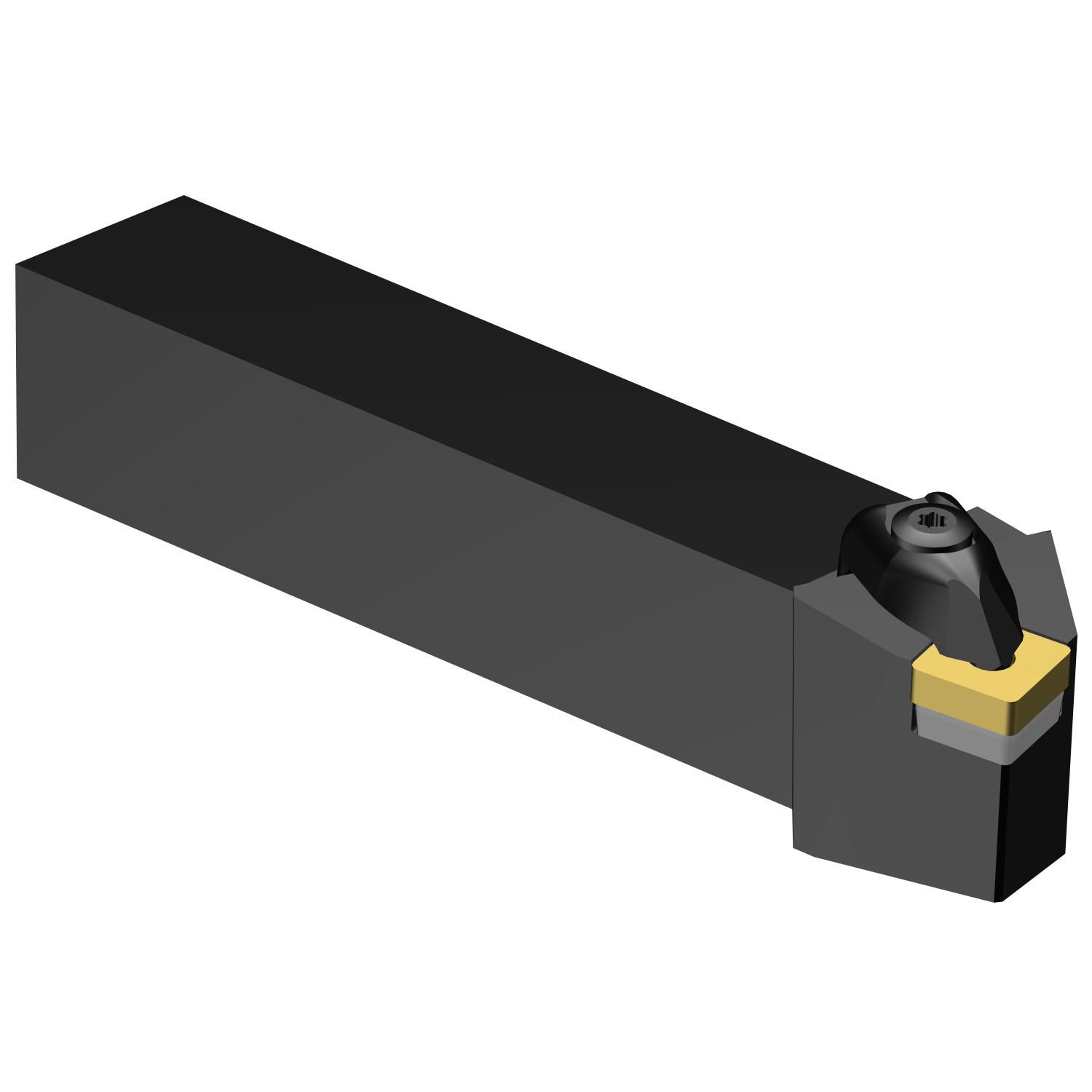

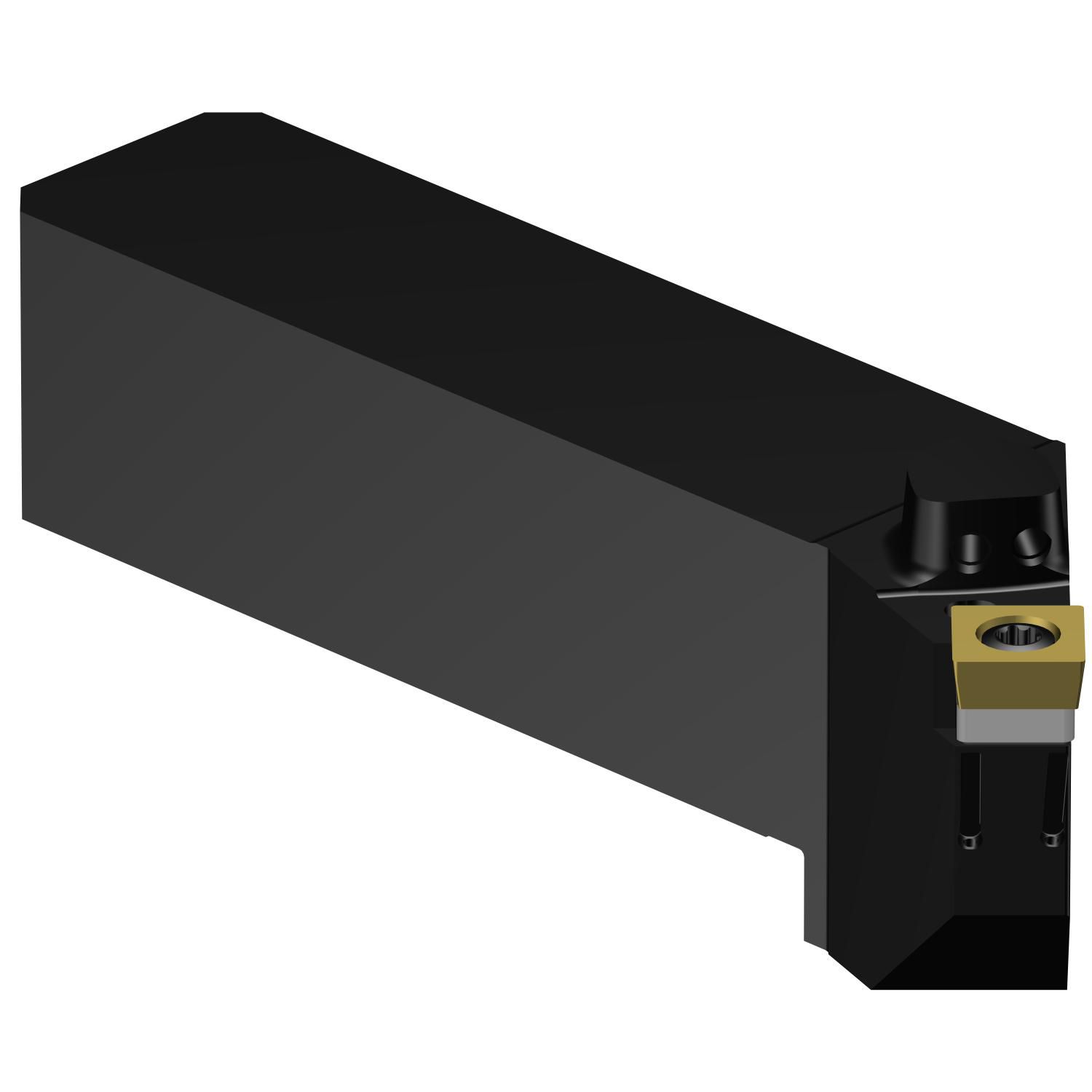

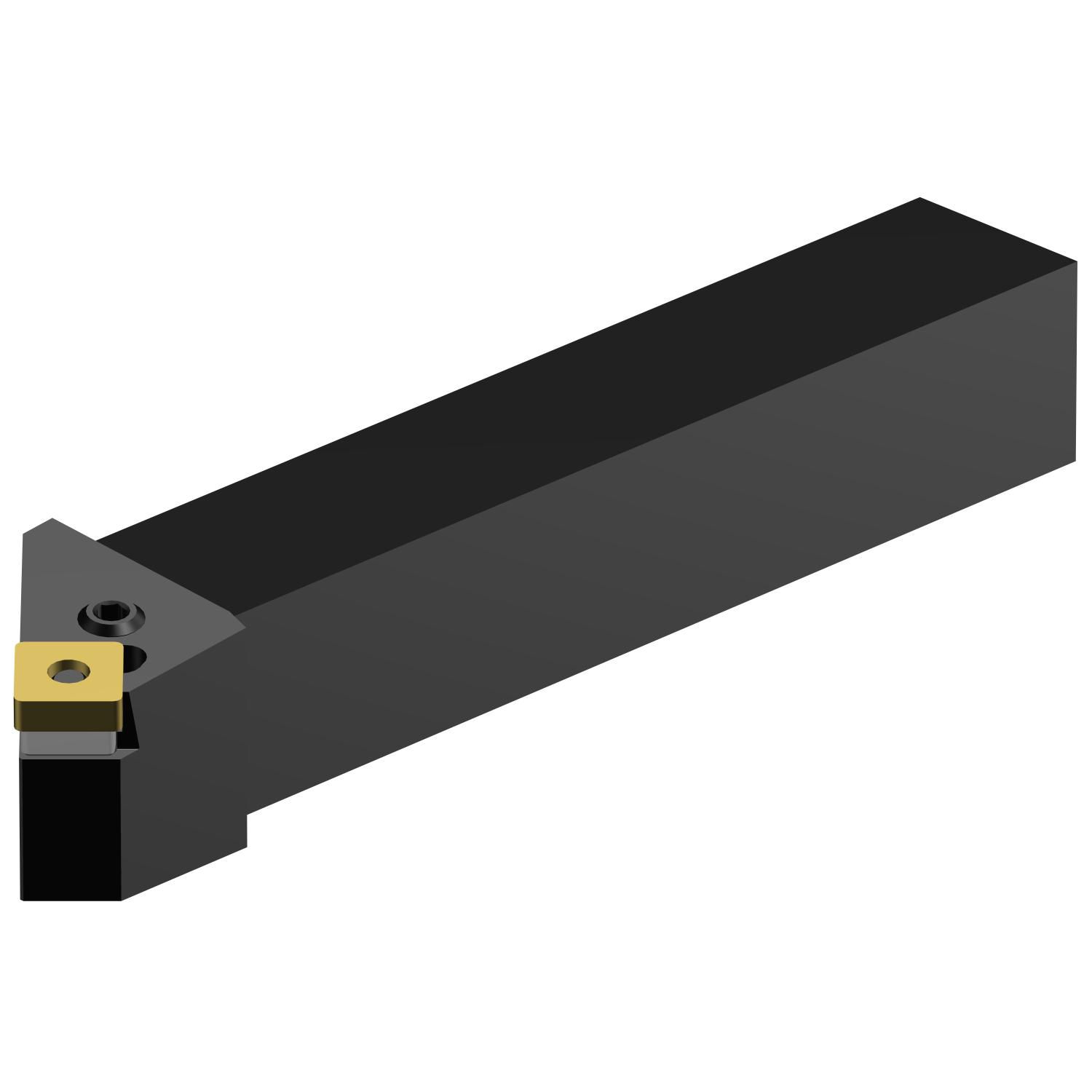

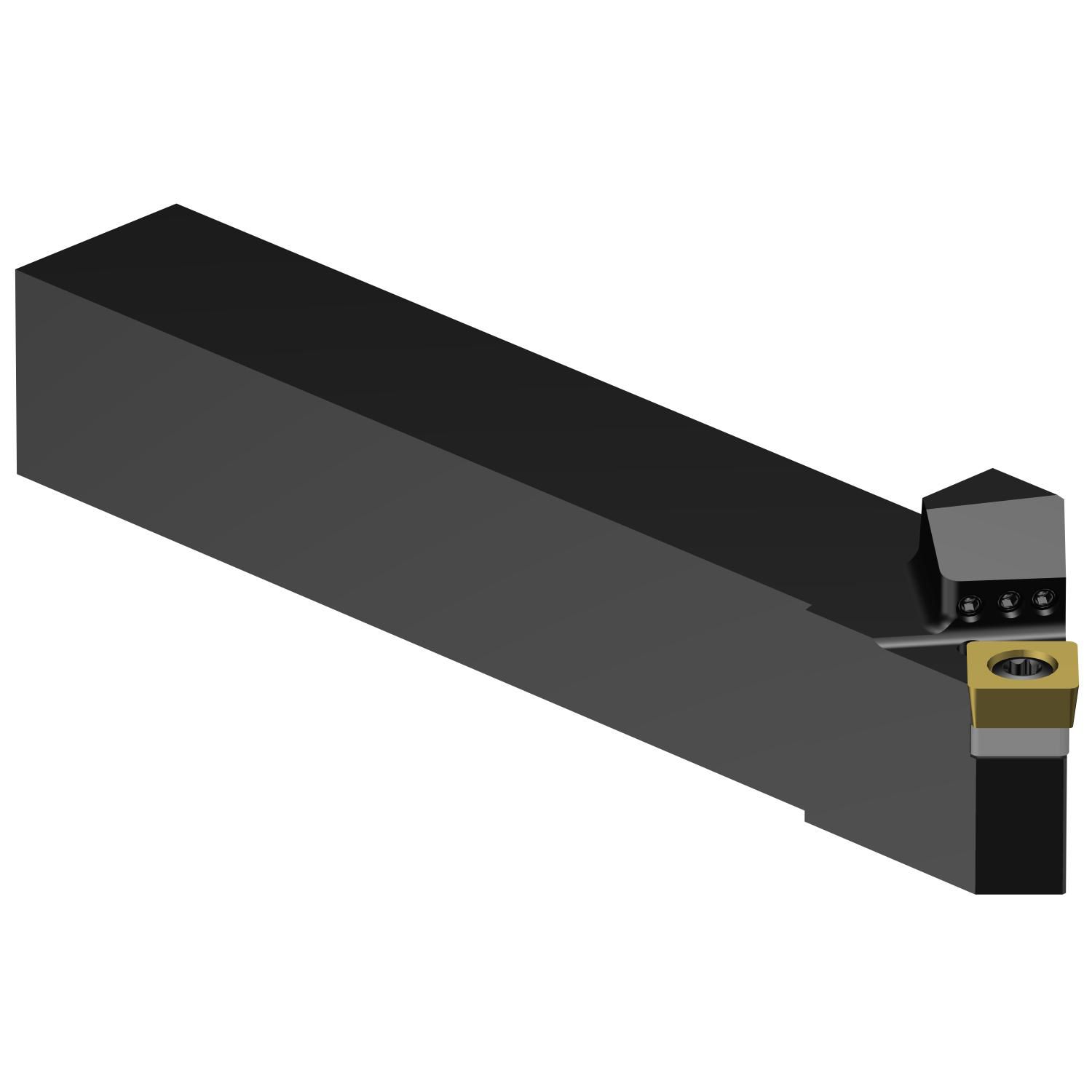

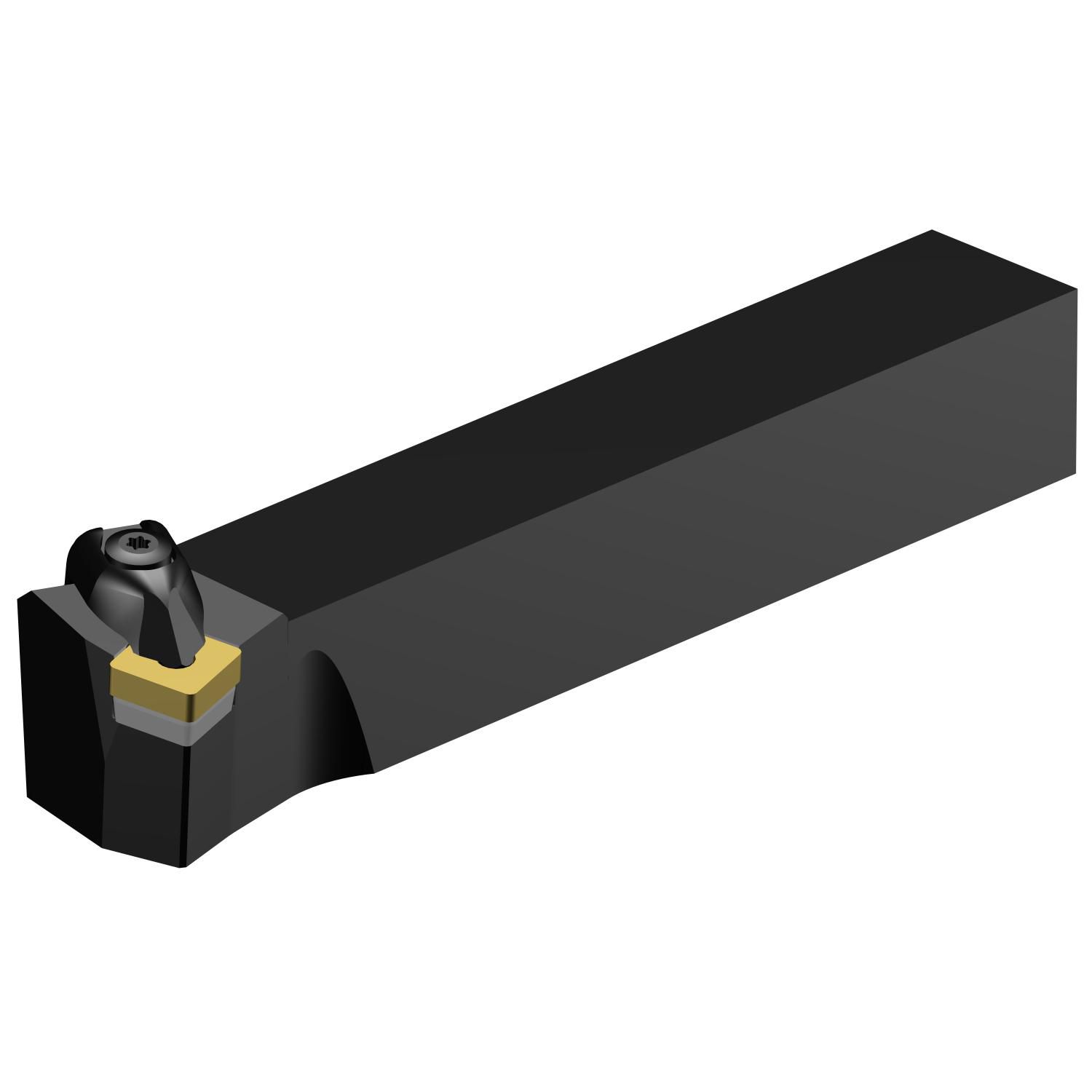

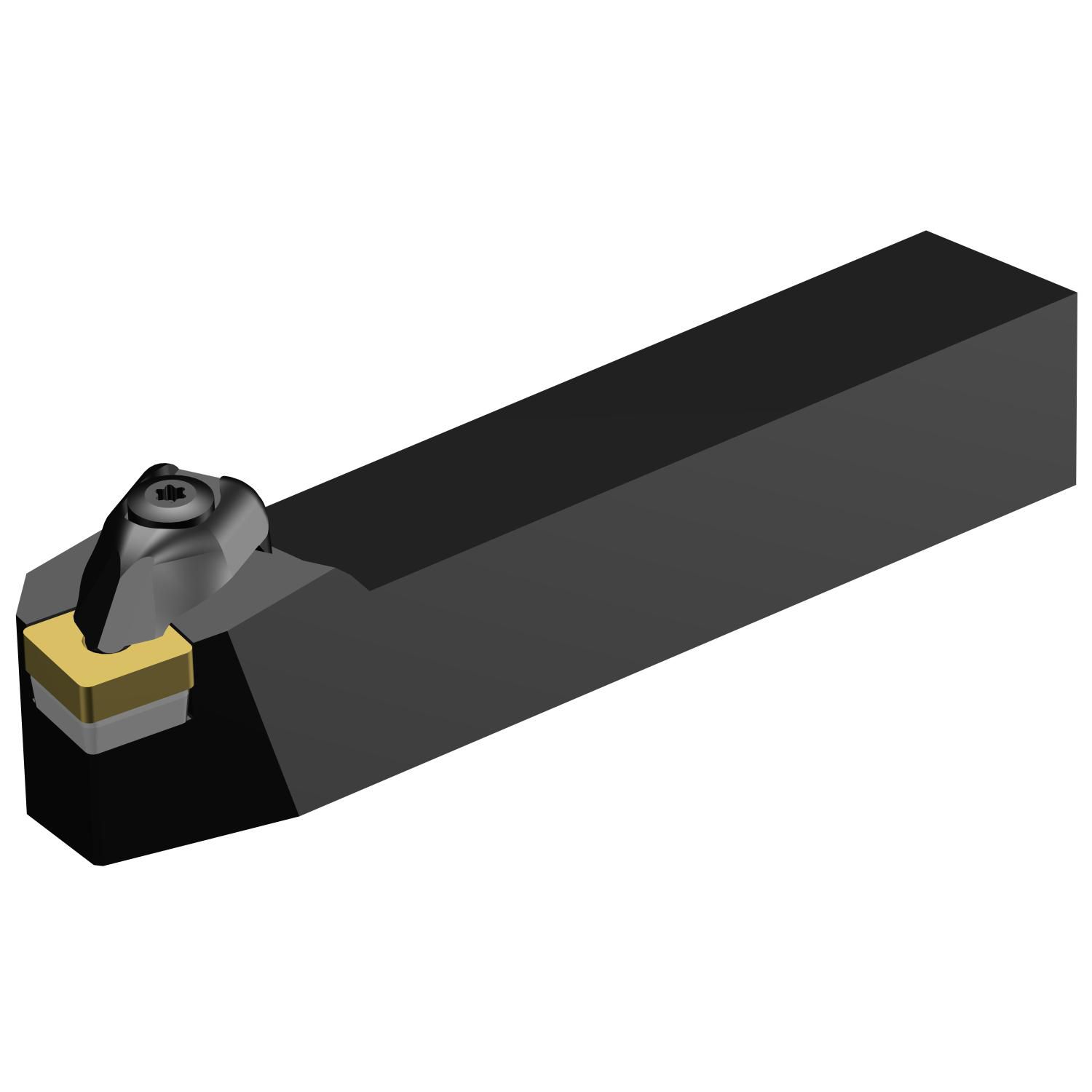

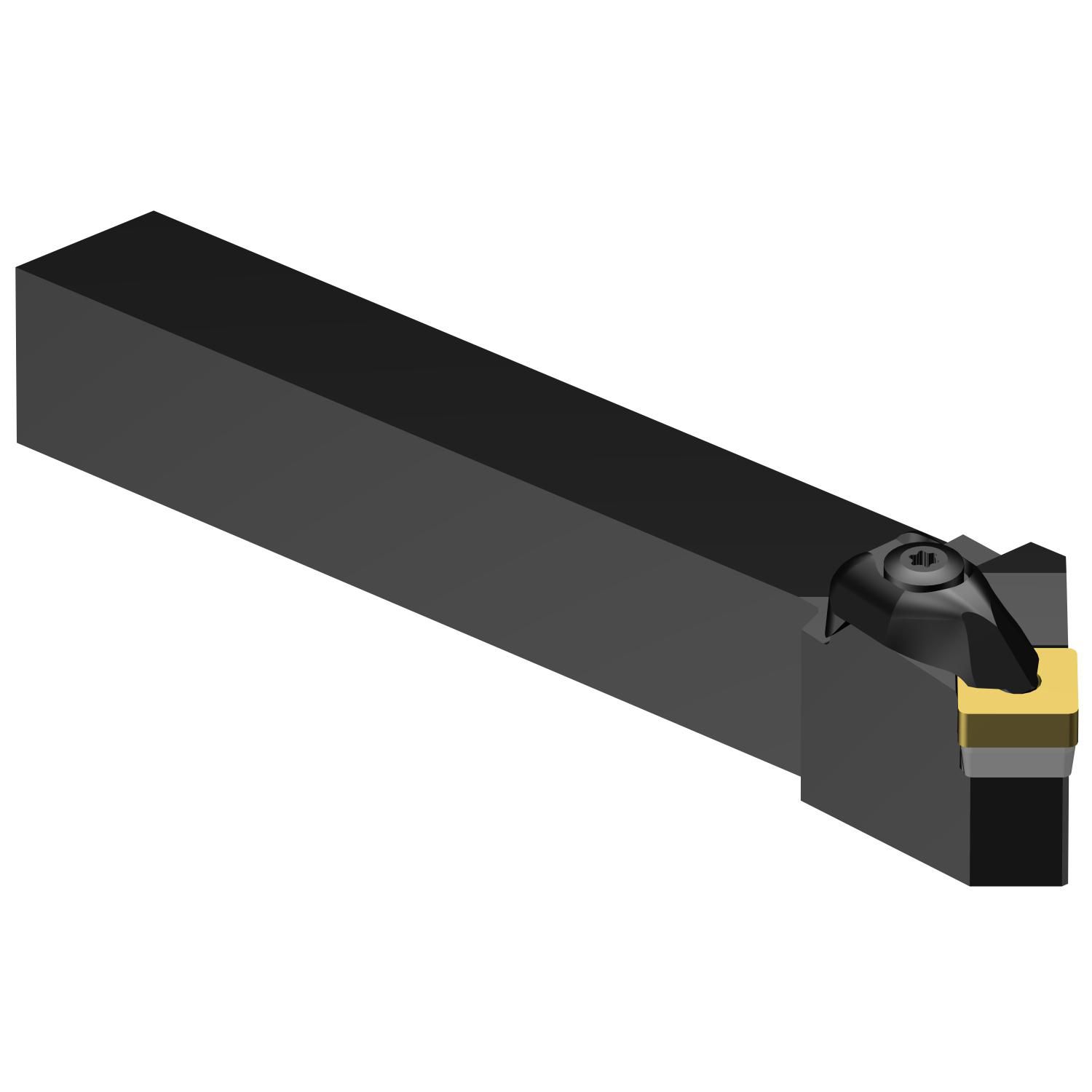

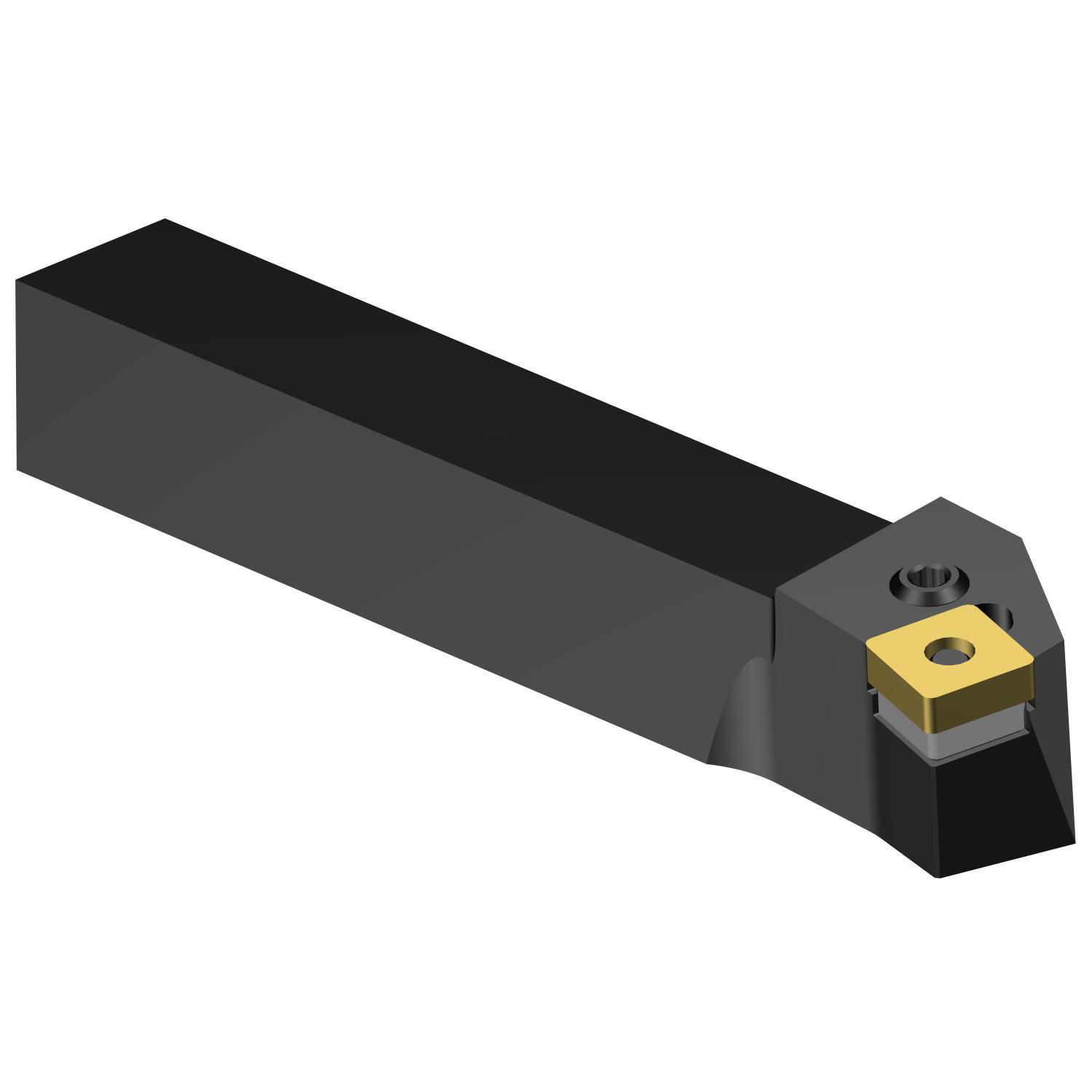

C3-SSRCL-17040-09 CoroTurn® 107, unidade de corte para torneamento C3-SSRCR-17040-09 CoroTurn® 107, unidade de corte para torneamento C5-SSKCL-13080-09 CoroTurn® 107, unidade de corte para torneamento CSBPR 1616H 09 Porta Ferramenta convencional T-Max® S para torneamento CSKPL 1616H 09 T-Max® S, cápsula para torneamento CSRNL 2525M 09-ID T-Max®, ferramenta convencional para torneamento DSBNL 1616H 09 T-Max® P, ferramenta convencional para torneamento DSBNL 2020K 09 T-Max® P, ferramenta convencional para torneamento DSBNL 2525M 09 T-Max® P, ferramenta convencional para torneamento DSBNR 1616H 09 T-Max® P, ferramenta convencional para torneamento

Produtos semelhantes

Mesmo formato e tamanho — outras classes e geometrias.

SCMT 09 T3 04-MM 1205 Pastilha CoroTurn® 107 para torneamento Recomendado SCMT 09 T3 04-SMC 1210 Pastilha CoroTurn® 107 para torneamento Recomendado SCMT 09 T3 08-MM 1205 Pastilha CoroTurn® 107 para torneamento Recomendado SCMT 09 T3 08-SMC 1210 Pastilha CoroTurn® 107 para torneamento Recomendado

Ficha técnica ISO 13399

ParâmetroCódigoValor
ângulo de folga principal AN 7
Classe GRADE 2515
Cobertura COATING CVD TiCN+Al2O3+TiN
Código de montagem da pastilha IFS Partly cylindrical, 40-60 deg countersink on one or two sides
Código do formato da pastilha SC Square
Código do tamanho do assento da pastilha SSC_M 09
Código do tamanho do assento da pastilha SSC_N 3/8
Comprimento efetivo da aresta de corte LE 9.125 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD MM
Diâmetro do círculo inscrito IC 9.525 mm
Diâmetro do furo de fixação D1 4.4 mm
Espessura da pastilha S 3.96875 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE SC09T3
Insert included angle EPSR 90
Número de arestas de corte CEDC 4
Peso do item WT 0.00278 kg
Propriedade da aresta Wiper WEP Não
Raio do canto RE 0.3969 mm
Sensor embedded property SEP Não
Sentido HAND Neutro
Substrato SUBSTRATE HC
Tipo de operação CTPT pre-machining with demand on surface

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
