R390-040Q16-17H

Ferramentas · Indexable shoulder face mill

R390-040Q16-17H

Corpo de Fresa CoroMill® 390 para cantos a 90 graus

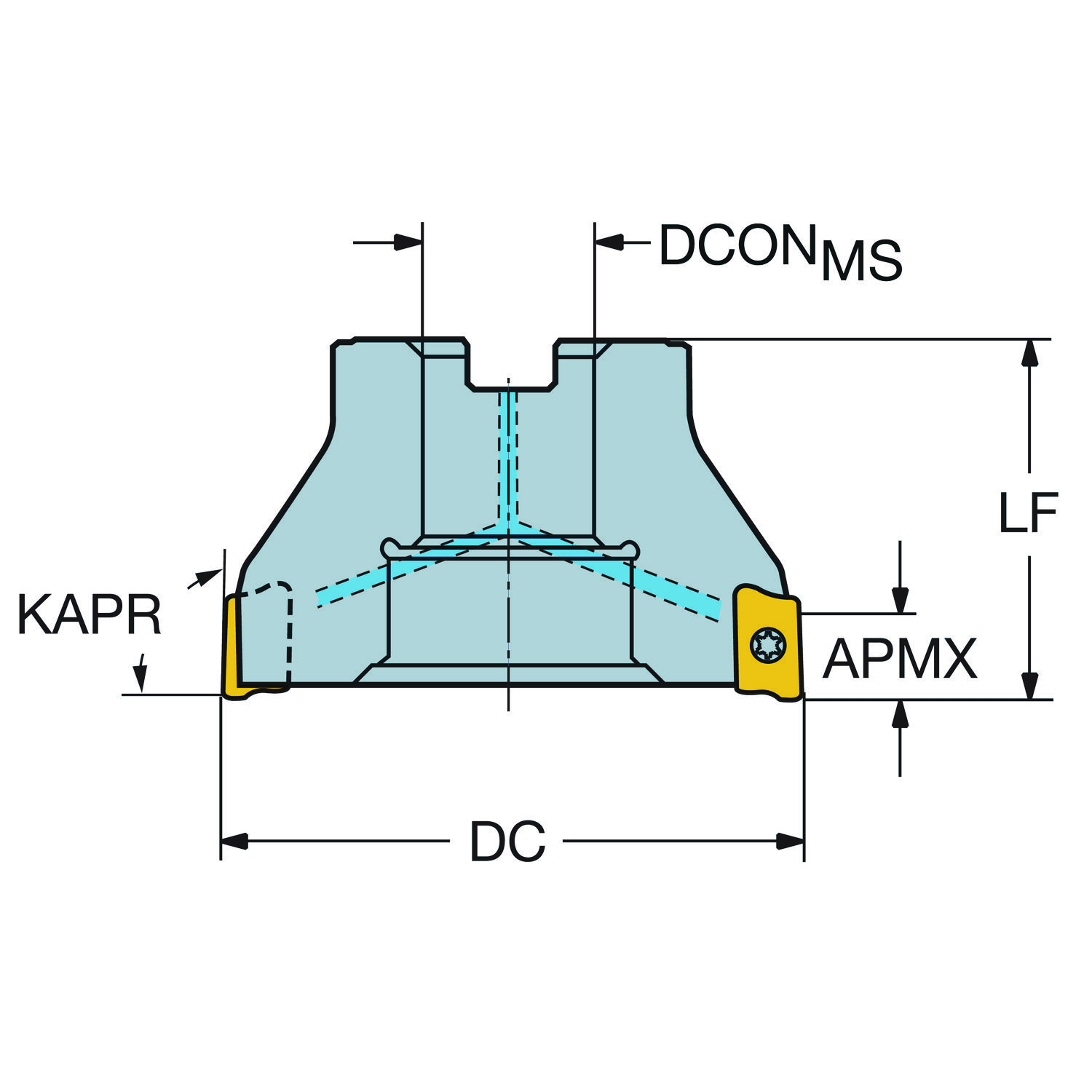

Fresa · diâmetro de corte 40 mm, comprimento funcional 40 mm, 4 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Recomendado Preço na loja

Entrega imediata

R$2.928,01 a unidade. Prazo e condições da loja Hailtools.

Dados principais

Código ISO
R390-040Q16-17H
Código compactado
R390-040Q16-17H
Material ID
5745408
Família
Ferramentas
Tipo
Indexable shoulder face mill
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
175.0 Gram
EAN
11107692
NCM
846610
UNSPSC
23241623
eCl@ss 13
21180902
Origem
SE,US
Lançamento
01/02/1999
CoroPak de lançamento
99.1

Arquivos CAD

Ver em realidade aumentada ↓

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver R390-040Q16-17H em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 32.808 triângulos.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo da aresta de corte da ferramenta KAPR 90
ângulo de saída axial GAMP 17.77
ângulo de saída radial GAMF -8.59
ângulo máximo de usinagem em rampa RMPX 3.9
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M 17
Código do tamanho do assento da pastilha SSC_N 17
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC axial concentric entry
Comprimento funcional LF 40 mm
Diâmetro da conexão DCONMS 16 mm
Diâmetro de corte DC 40 mm
Direção da interface de adaptação da máquina ADINTMS Arbor -ISO 6462 -A (hexagon socket head cap screw) -metric: 16
Keyway width (metric) KWW 8.4 mm
Letra standard STDLET A
Número de pastilhas CICT_1 4
Número efetivo de arestas de corte na parte periférica ZEFP 4
Numero standard STDNO ISO6462
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_1 CoroMill 390 -size 17 (R390-17)
Profundidade de corte máxima APMX 15.7 mm
Propriedade antivibração DPC Não
Recurso de corte central CCC Não
Rotação máxima RPMX 21900
Sensor embedded property SEP Não
Sentido HAND Direita
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
