Ferramentas · Solid ball nose mill
R216.42-06030-AK10A H10F
Fresa de topo CoroMill® Plura Ball Nose inteiriça de metal duro para perfilamento

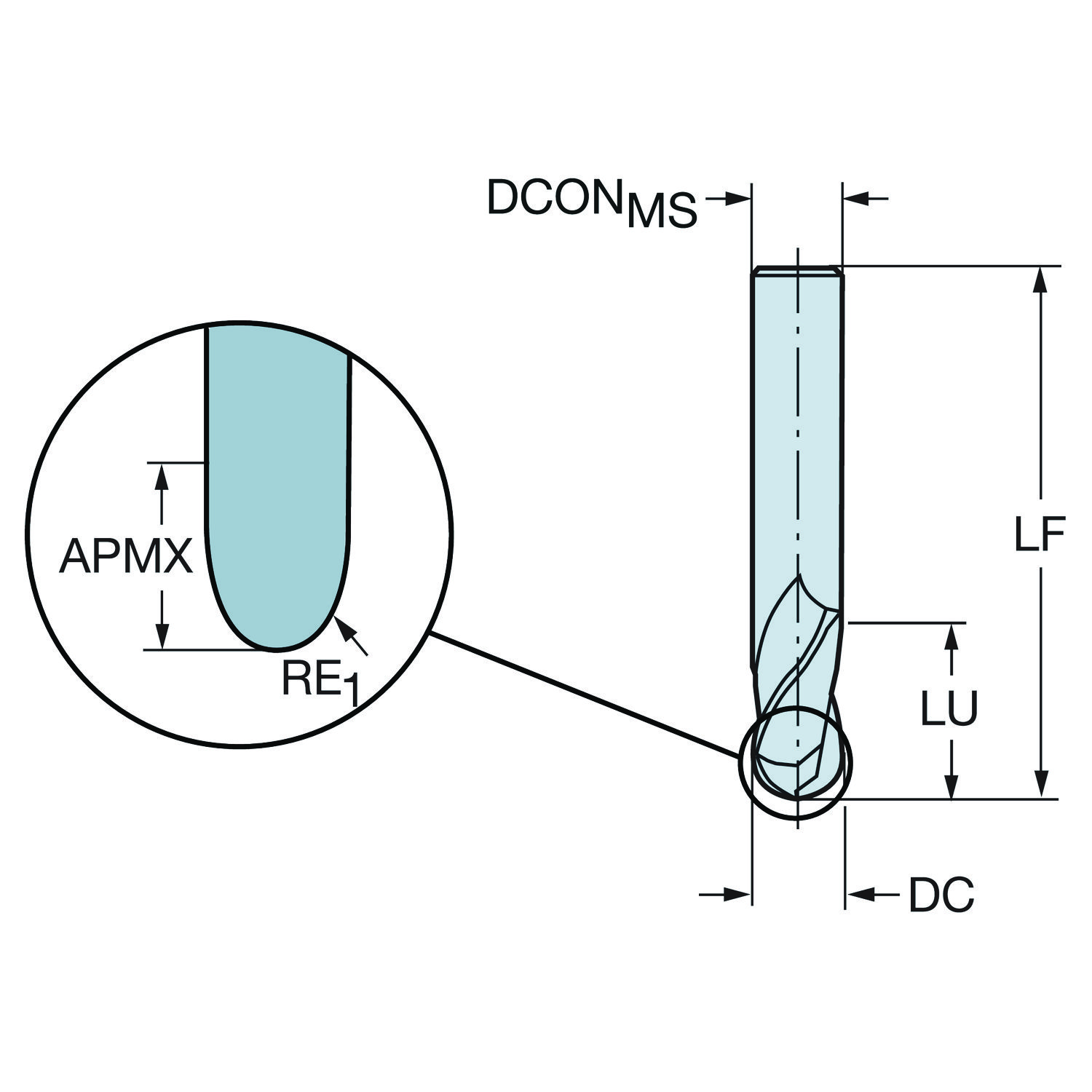

Fresa · classe H10F com cobertura Uncoated Grade · raio de ponta 3 mm, diâmetro de corte 6 mm, comprimento funcional 80 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Compra imediata na loja Hailtools.
Classe H10F Preço na loja
Entrega imediata
R$1.201,03 a unidade. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- R216.42-06030-AK10A H10F
- Código compactado
- R216.42-06030-AK10AH10F
- Material ID
- 5743375
- Família
- Ferramentas
- Tipo
- Solid ball nose mill
- Classe
- H10F
- Cobertura
- UNCOAT
- Processo de cobertura
- Uncoated Grade
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 29.5 Gram
- EAN
- 11307472
- NCM
- 820770
- UNSPSC
- 23241614
- eCl@ss 13
- 21180606
- Origem
- IT
- Lançamento
- 26/02/2001
- CoroPak de lançamento
- 01.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de ataque da ferramenta | PSIR | 0 |
| Ângulo de hélice do canal | FHA | 30 |
| ângulo de saída axial | GAMP | 1.5 |
| ângulo de saída radial | GAMF | 13.5 |
| ângulo máximo de usinagem em rampa | RMPX_FFW | 20 |
| Balanço máximo | OHX | 44 mm |
| Classe | GRADE | H10F |
| Classe da tolerância do diâmetro de corte | TCDC | h9 |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento funcional | LF | 80 mm |
| Comprimento total | OAL | 80 mm |
| Comprimento util | LU | 10 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | STRAIGHT |
| Diâmetro da conexão | DCONMS | 6 mm |
| Diâmetro de corte | DC | 6 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Cylindrical shank (DIN6535-HA) -metric: 6 |
| Flute helix hand | FHH | right hand flute |
| Grupo básico standard | BSG | COROMANT |
| ISO Cutting Tool Material | ISOMAT | Uncoated WC grain size <lt/>1 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 2 |
| Profundidade de corte máxima | APMX_FFW | 10 mm |
| Profundidade de corte máxima | APMX | 10 mm |
| Profundidade de corte máxima | APMX_PFW | 10 mm |
| Raio do canto | RE | 3 mm |
| Reafiações máximas | NORGMX | 2 |
| Rotação máxima | RPMX | 80000 |
| Sensor embedded property | SEP | Não |
| Shank length (metric) | LS | 36 mm |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 30 no catálogo
131-2006-B Bucha quadrada com posicionamento Easy-Fix
132L-1206050-B Bucha cilíndrica com posicionamento Easy-Fix 132L-1606050-B Bucha cilíndrica com posicionamento Easy-Fix 132L-2206050-B Bucha cilíndrica com posicionamento Easy-Fix
132N-2506 Luva cilindrica
393.CF-12 06 40 Luva cilindrica 393.CF-20 06 50 Luva cilindrica
393.CG-12 06 40 Luva cilindrica 393.CG-20 06 52 Luva cilindrica 393.CG-25 06 56 Luva cilindrica 393.CG-32 06 60 Luva cilindrica
393.CGP-20 06 72 Pinça cilíndrica tipo lápis
393.CGS-12 06 40 Luva cilindrica 393.CGS-20 06 52 Luva cilindrica 393.CGS-25 06 56 Luva cilindrica
C3-391.19-06 118 Coromant Capto® para mandril com fixação térmica
C4-391.19-06 075 Coromant Capto® para mandril com fixação térmica
C5-391.19-06 075 Coromant Capto® para mandril com fixação térmica
C6-391.19-06 080 Coromant Capto® para mandril com fixação térmica
EF-16-06 Bucha cilíndrica com posicionamento Easy-Fix EF-20-06 Bucha cilíndrica com posicionamento Easy-Fix EF-25-06 Bucha cilíndrica com posicionamento Easy-Fix EF-32-06 Bucha cilíndrica com posicionamento Easy-Fix EF-40-06 Bucha cilíndrica com posicionamento Easy-Fix
HA06-SH06Q-S-080 HSK para mandril iLock com fixação térmica HA06-SH06Q-S-120 HSK para mandril iLock com fixação térmica HA06-SH06Q-S-160 HSK to Shrink Fit chuck HA06-SH06Q-S-200 HSK to Shrink Fit chuck HA10-SH06Q-S-085 HSK para mandril iLock com fixação térmica HA10-SH06Q-S-120 HSK para mandril iLock com fixação térmica Nada com esse termo. Tente só o início do código.
